Leírás
AG TermoPasty TermoPad egy vékony, puha és rugalmas hővezető alátét ragasztóréteg nélkül, amely elektronikai alkatrészek és hűtőbordák közötti hőelvezetésre szolgál. Magas összenyomhatóságának köszönhetően alkalmazkodik a felületek egyenetlenségeihez, és segít biztosítani a hatékony hőátadást.
Az alátét 1,5 / 2,4 / 6 W/mK hővezető képességgel és 0,3 vagy 0,5 mm vastagságban érhető el. Egyszerűen méretre vágható, leszerelhető, és tulajdonságainak megőrzése mellett újra felhasználható. Különösen olyan készülékekhez alkalmas, ahol a hűtőborda mechanikusan van rögzítve.
Fő tulajdonságok
- ragasztó nélkül – egyszerű szerelés és leszerelés
- magas rugalmasság és összenyomhatóság
- hővezető képesség 1,5 / 2,4 / 6 W/mK változattól függően
- vastagság 0,3 vagy 0,5 mm
- méretre vágható
- kompatibilis fémekkel, kerámiákkal és műanyagokkal
- újrafelhasználható, ha a pad nem sérült
Felhasználás
- memóriachipek, tápegység-áramkörök és egyéb alkatrészek számítógépekben, laptopokban, konzolokban és szerverekben
- az eredeti vékony hővezető alátétek pótlása szervizelés során
- nagy teljesítményű LED modulok és világítási rendszerek
- félvezető alkatrészek és ipari elektronika
- kis rések kitöltése az alkatrész és a hűtőborda között
Hogyan válasszuk ki a megfelelő változatot?
- Vastagság 0,3 / 0,5 mm: az alkatrész és a hűtőborda közötti rés, vagy az eredeti alátét vastagsága alapján válasszon.
- 1,5 W/mK: általános alkalmazásokhoz, alacsonyabb hőelvezetési igényekkel.
- 2,4 W/mK: hatékonyabb hőátadást igénylő alkalmazásokhoz.
- 6 W/mK: a kínált változatok közül a legmagasabb hővezető képesség, igényesebb hűtéshez alkalmas.
Figyelmeztetés: Az alátét megfelelő vastagsága ugyanolyan fontos, mint a hővezető képessége. A túl vékony pad nem biztosíthat megfelelő érintkezést a hűtőbordával, míg a túl vastag túlzott nyomást gyakorolhat az alkatrészekre.
Műszaki paraméterek
| Paraméter |
1,5 W/mK |
2,4 W/mK |
6 W/mK |
| Vastagság |
0,3 / 0,5 mm |
0,3 / 0,5 mm |
0,5 mm |
| Sűrűség 20 °C-on |
2 g/cm³ |
2,9 g/cm³ |
3,0 ± 0,1 g/cm³ |
| Shore A keménység |
40 |
30 |
30 ± 5 |
| Üzemi hőmérséklet |
−60 és +200 °C között |
−60 és +200 °C között |
−60 és +200 °C között |
| Ellenállás (a TDS szerint) |
1 × 10¹¹ Ω/m |
1 × 10¹¹ Ω/m |
1,1 × 10¹¹ Ω/m |
| Dielektromos állandó (1 kHz) |
5 |
6 |
7,5 |
| Eltarthatóság |
3 év |
3 év |
3 év |
| Csomagolás tartalma |

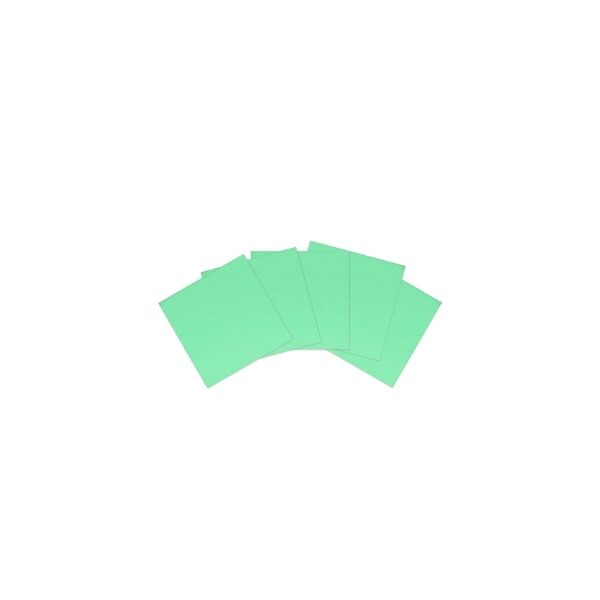

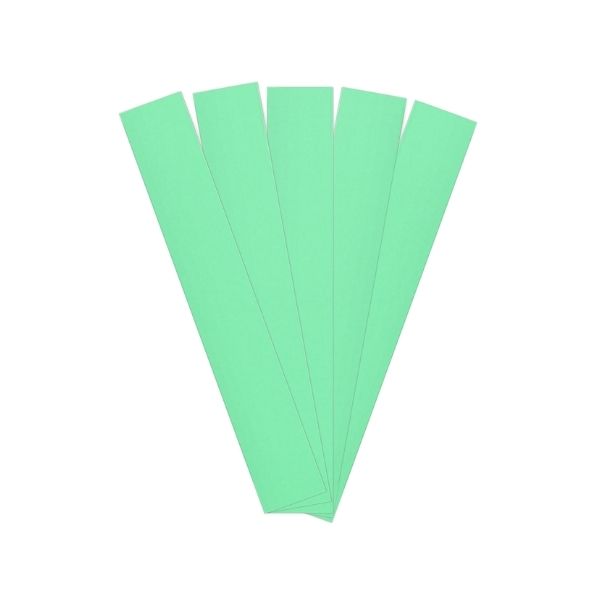

5 db (30 × 30 mm és 20 × 130 mm) / 1 db (200 × 400 mm) |

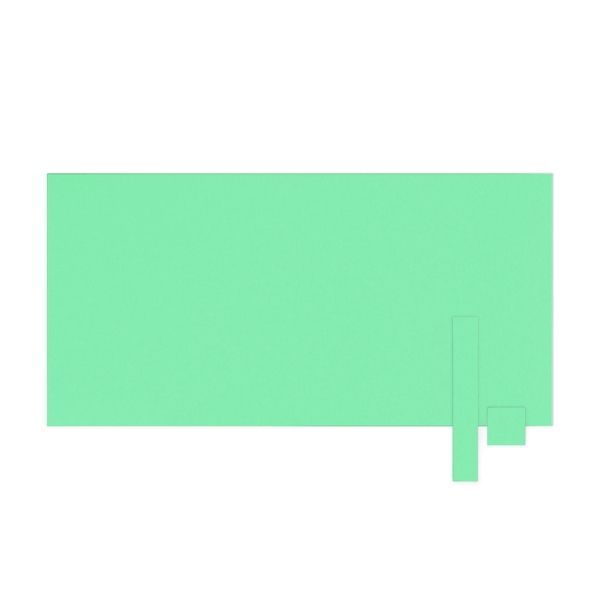

A 30 × 30 mm és 20 × 130 mm méretű alátétek 5 darabos csomagolásban kaphatók. A 200 × 400 mm (20 × 40 cm) méretű nagyformátumú alátét 1 darabos kiszerelésben érhető el, és igény szerint kisebb méretekre vágható.
Használati útmutató
- Tisztítsa meg az érintkező felületeket a portól és zsírtól, például izopropil-alkohollal, majd hagyja teljesen megszáradni.
- Az alátétet szükség esetén vágja méretre ollóval vagy vágja le a kívánt méretre.
- Távolítsa el az esetleges védőfóliákat, és helyezze az alátétet az alkatrész és a hűtőborda közé.
- A hűtőbordát egyenletesen rögzítse úgy, hogy az alátét mindkét felülethez hozzásimuljon. Kerülje a túlzott nyomást.
Megjegyzés: A pad nem tartalmaz ragasztóréteget, és önmagában nem biztosítja a hűtőborda mechanikai rögzítését. Újrafelhasználás előtt ellenőrizze, hogy nem szakadt-e el, nem deformálódott-e vagy nem szennyeződött-e.
Tárolás
Száraz, közvetlen napfénytől védett helyen tárolandó.
Kapcsolódó termékek
A felületek szerelés előtti tisztításához 99%-os izopropil-alkohol (IPA) használható. Ha olyan alátétre van szüksége, amely a hűtőbordát is rögzíti, tekintse meg a kétoldalas hővezető ragasztószalagot is.
Dokumentáció
A részletes műszaki paramétereket, a kompatibilitást és az ajánlott szerelési módot az AG TermoPasty TermoPad ragasztó nélkül műszaki adatlapján (TDS, PDF) találja.
Gyakori kérdések
Mi a különbség a hővezető pad és a hővezető paszta között?
A hővezető pad egy rugalmas alátét, amely kitölti az alkatrész és a hűtőborda közötti rést. A pasztával ellentétben rögzített vastagsággal rendelkezik, könnyebben alkalmazható, és megfelelő körülmények között újra felhasználható. A hővezető paszta nagyon vékony érintkező rétegekhez alkalmasabb.
Van a TermoPadnek ragasztórétege?
Nincs. Ez az alátét ragasztó nélküli, és önmagában nem tartja a hűtőbordát a helyén. Olyan helyeken való használatra készült, ahol a hűtőborda csavarokkal, bilinccsel vagy más mechanikus módon van rögzítve.
Hogyan válasszuk ki a hővezető alátét megfelelő vastagságát?
A 0,3 vagy 0,5 mm vastagságot az alkatrész és a hűtőborda közötti rés alapján válassza. Csere esetén ajánlott az eredetivel megegyező vastagságot használni. A túl vékony pad nem biztosíthat megfelelő érintkezést, míg a túl vastag túlzott nyomást gyakorolhat.
Mi a különbség az 1,5, a 2,4 és a 6 W/mK hővezető képesség között?
A W/mK érték az anyag hővezető képességét fejezi ki. Magasabb érték azonos körülmények között jobb hőátadó képességet jelent. A 6 W/mK változat rendelkezik a legmagasabb hővezető képességgel a kínált lehetőségek közül.
Lehet az alátétet kisebb méretekre vágni?
Igen. A TermoPad egyszerűen vágható ollóval vagy késsel a kívánt méretre. A 200 × 400 mm-es nagyformátumú alátét nagyobb számú kisebb alátét elkészítésére alkalmas.
Újra felhasználható a TermoPad?
Igen. Mivel az alátét nem tartalmaz ragasztót, leszerelhető és újra felhasználható, ha nem sérült. A következő használat előtt ellenőrizze, hogy nem szakadt-e el, nem deformálódott-e jelentősen vagy nem szennyeződött-e.
Alkalmas a TermoPad laptopokhoz és grafikus kártyákhoz?
Igen. Az alátét használható például memóriachipekre, tápegység-áramkörökre és egyéb elektronikai alkatrészekre laptopokban, grafikus kártyákban vagy játékkonzolokban. Fontos a megfelelő vastagság kiválasztása és a hűtőbordával való megfelelő érintkezés biztosítása.
Elektromosan vezető a hővezető alátét?
A TermoPad a gyártó szerint elektromosan szigetelő tulajdonságokkal rendelkezik. Használat során azonban ajánlott betartani az adott készülék követelményeit. Az alátét nem automatikus helyettesítője a tanúsított elektromos szigetelésnek.
El kell távolítani a védőfóliákat?
Igen. Ha az alátét védőfóliákkal van ellátva, a szerelés előtt távolítsa el azokat, hogy a hővezető anyag közvetlenül érintkezzen az alkatrésszel és a hűtőbordával.
Lehet több alátétet egymásra helyezni?
Az alátétek rétegezése nem ajánlott, mert a rétegek közötti további határfelületek ronthatják a hőátadást. Célszerűbb egy megfelelő vastagságú alátétet használni.
Milyen maximális hőmérsékletet bír el az alátét?
A gyártó −60 °C és +200 °C közötti üzemi hőmérséklet-tartományt ad meg minden kínált változathoz.
Használható a TermoPad alumínium vagy réz hűtőbordára?
Igen. Az alátét a gyártó szerint kompatibilis fémekkel, kerámiákkal és műanyagokkal is, és alkalmas hőátadásra elektronikai alkatrészek és hűtőfelületek között.
Meg kell tisztítani a felületeket használat előtt?
Igen. Szerelés előtt távolítsa el a port, a zsírt és a korábbi hővezető anyag maradványait. Tisztításhoz használhat például izopropil-alkoholt (IPA). Az alkalmazás előtt hagyja a felületeket teljesen megszáradni.
Mit jelent a W/mK a hővezető alátéteknél?
A W/mK (watt per méter és kelvin) a hővezető képesség mértékegysége, amely az anyag hőátadó képességét fejezi ki. Minél magasabb a W/mK érték, annál jobban vezeti az alátét a hőt. A kínálatban 1,5 W/mK, 2,4 W/mK és 6 W/mK változatok szerepelnek, amelyek közül a 6 W/mK rendelkezik a legmagasabb hővezető képességgel. A választásnál azonban az alátét megfelelő vastagságát is fontos kiválasztani.
Hány hővezető alátétet tartalmaz a csomagolás?
A csomagolás 5 db alátétet tartalmaz a 30 × 30 mm és 20 × 130 mm méreteknél. A 200 × 400 mm (20 × 40 cm) méretű nagyformátumú alátétek 1 darabos kiszerelésben kaphatók.
