Leírás

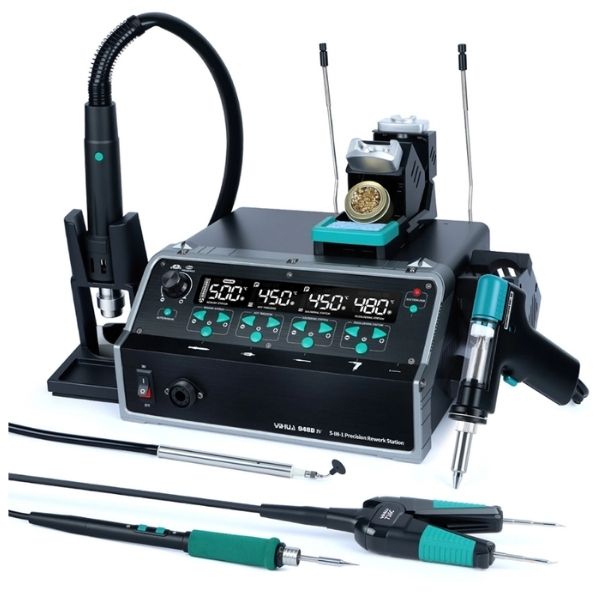

A YIHUA 948D-IV egy professzionális, többfunkciós 5 az 1-ben javítóállomás, amely hőlégfúvós állomást, precíziós pákás forrasztópákát, kiforrasztó pisztolyt, fűtött forrasztó csipeszt és vákuumos alkatrészkezelő tollat kombinál egy készülékben.

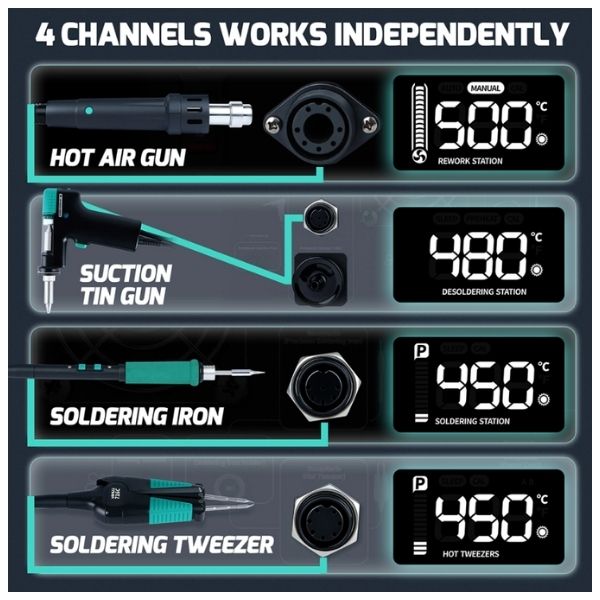

Az állomás 4 független munkacsatornával rendelkezik a hőlégfúvó pisztolyhoz, a kiforrasztó pisztolyhoz, a forrasztópákához és a fűtött csipeszhez. Mindegyik saját vezérléssel és munkahőmérséklet-kijelzéssel rendelkezik a nagy LCD-panelen. Az egyes munkaegységek így az aktuális igény szerint egymástól függetlenül állíthatók és használhatók.
5 funkció egy készülékben
Hőlégfúvós állomás
SMD-alkatrészek beültetésére és kiforrasztására, NYÁK-melegítésre, zsugoranyagokkal végzett munkákra és egyéb szervizmunkákra szolgál. A hőlégfúvós rész önálló hőmérséklet- és légáramlás-szabályozást, AUTO/MANUAL üzemmódot, valamint meleg és hideg levegő közötti átkapcsolási lehetőséget kínál.
Precíziós forrasztópáka
Az önállóan szabályozott forrasztórész nyomtatott áramköri lapokon, apró SMD-komponenseken és hagyományos elektronikai alkatrészeken végzett precíz munkára szolgál.
Kiforrasztó pisztoly
A kiforrasztó pisztoly felmelegíti a forrasztóónt, és az integrált vákuumrendszer segítségével egyidejűleg el is szívja azt. Különösen alkalmas hagyományos THT-alkatrészek kiszerelésére és NYÁK-furatok tisztítására. A pisztoly gyűjtőkamrája úgy van kialakítva, hogy egyszerűen szétszerelhető és rendszeresen tisztítható legyen.
Fűtött forrasztó csipesz
A fűtött hegyek párja lehetővé teszi az alkatrész mindkét érintkezőjének egyidejű felmelegítését. A csipesz ezért különösen alkalmas SMD-ellenállások, kondenzátorok és egyéb kétkivezetéses komponensek gyors kiforrasztására.
Vákuumos toll
Az integrált vákuumrendszer apró elektronikai alkatrészek megfogására és áthelyezésére is használható. A vákuumos toll saját, önálló vezérléssel rendelkezik az állomás előlapján.

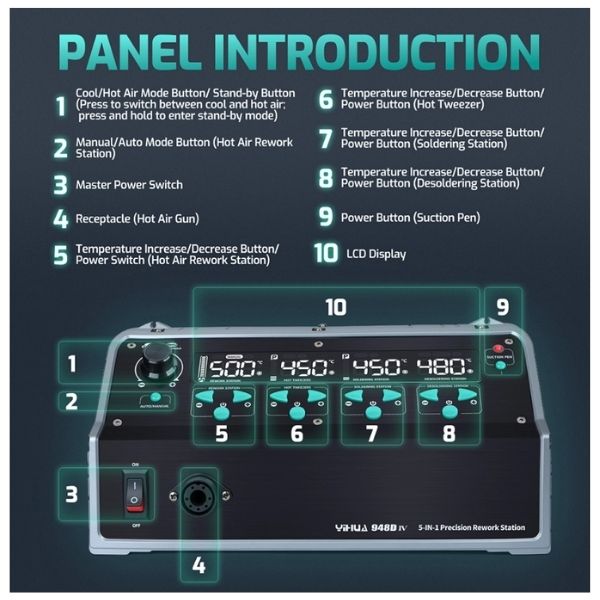

Kezelés és funkciók
- 4 független munkacsatorna,
- nagy LCD-kijelző a munkaegységek elkülönített kijelzésével,
- az egyes csatornák önálló hőmérséklet-beállítása,
- a munkaegységek önálló be- és kikapcsolása,
- a hőlégfúvós állomás AUTO/MANUAL üzemmódja,
- hideg és meleg levegő közötti átkapcsolás,
- készenléti üzemmód,
- hőmérséklet-kalibrálás,
- integrált vákuumrendszer,
- a vákuumos toll önálló vezérlése,

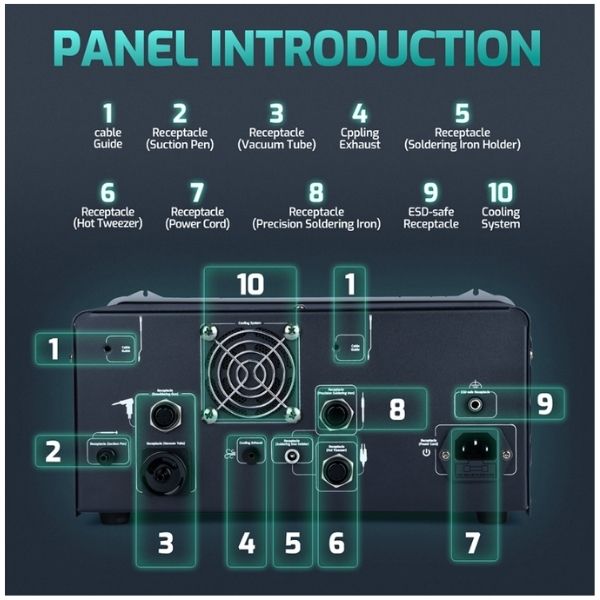

- ESD-csatlakozó a készülék hátoldalán,
- aktív hűtőrendszer
Műszaki adatok
| Teljesítményfelvétel | 1410 W |
| Tápellátás | 220 – 240 V AC / 50 Hz |
| A hőlégfúvó pisztoly teljesítménye | 1100 W |
| A hőlégfúvós állomás hőmérséklete | 100 – 500 °C |
| Légáramlás | max. 55 l/perc |
| Levegőforrás | kompresszor |
| A C210/C245 forrasztópáka hőmérséklete | 90 – 450 °C |
| A kiforrasztó állomás teljesítménye | 110 W |
| A kiforrasztó állomás hőmérséklete | 380 – 480 °C |
| Vákuum | 0,05 MPa |
| A forrasztó csipesz teljesítménye | 80 W |
| A forrasztó csipesz hőmérséklete | 90 – 450 °C |
| Hőmérséklet-szabályozás | PID |
| Kijelző | LCD, 4 független munkacsatorna-kijelzés |
| A főegység méretei | 300 × 340 × 145 mm (±10 mm) |

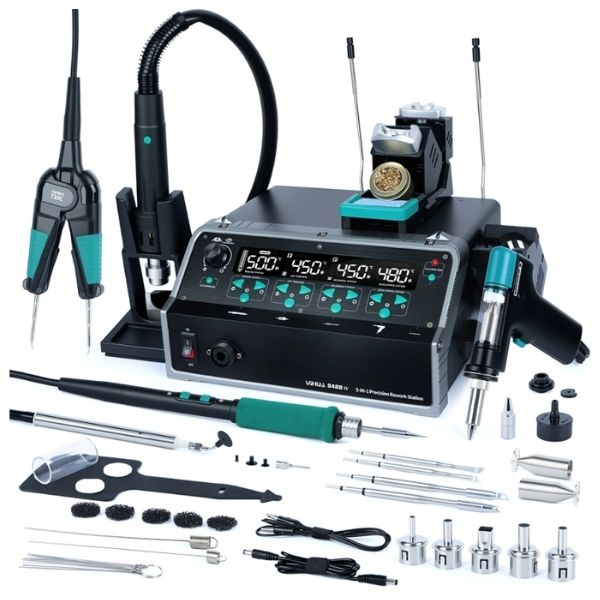

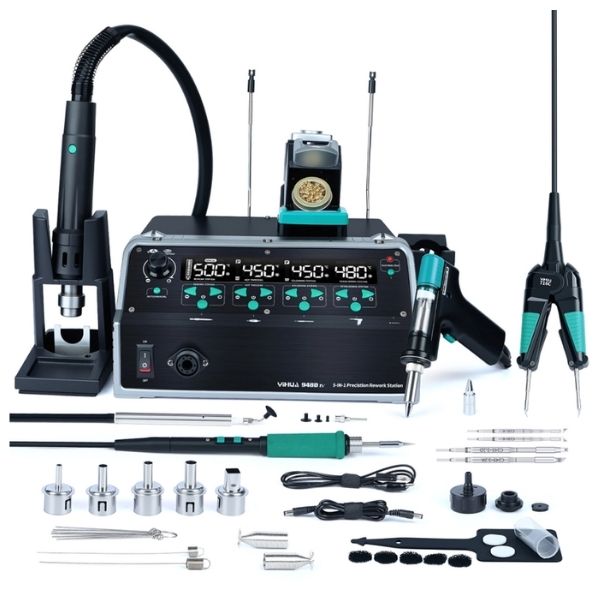

A csomag tartalma
- YIHUA 948D-IV többfunkciós állomás,
- C245 forrasztó fogantyú,
- 3× C245 forrasztóhegy,
- hőlégfúvó pisztoly tartóval,
- 5× hőlégfúvó fúvóka,
- 2× rugós hőlégfúvó toldat,
- kiforrasztó pisztoly vákuumtömlővel,
- kiforrasztó hegy,
- YIHUA 716C fűtött csipesz tartóval,
- C120 hegyek a fűtött csipeszhez,
- vákuumos toll,
- 4× toldat a vákuumos tollhoz,
- tisztítóhuzal-készlet,
- sárgaréz hegy tisztító tartóval,
- tisztító szivacs,
- karbantartási tartozékok a kiforrasztó pisztolyhoz,
- tápkábel,
- földelő kábel.
