Leírás

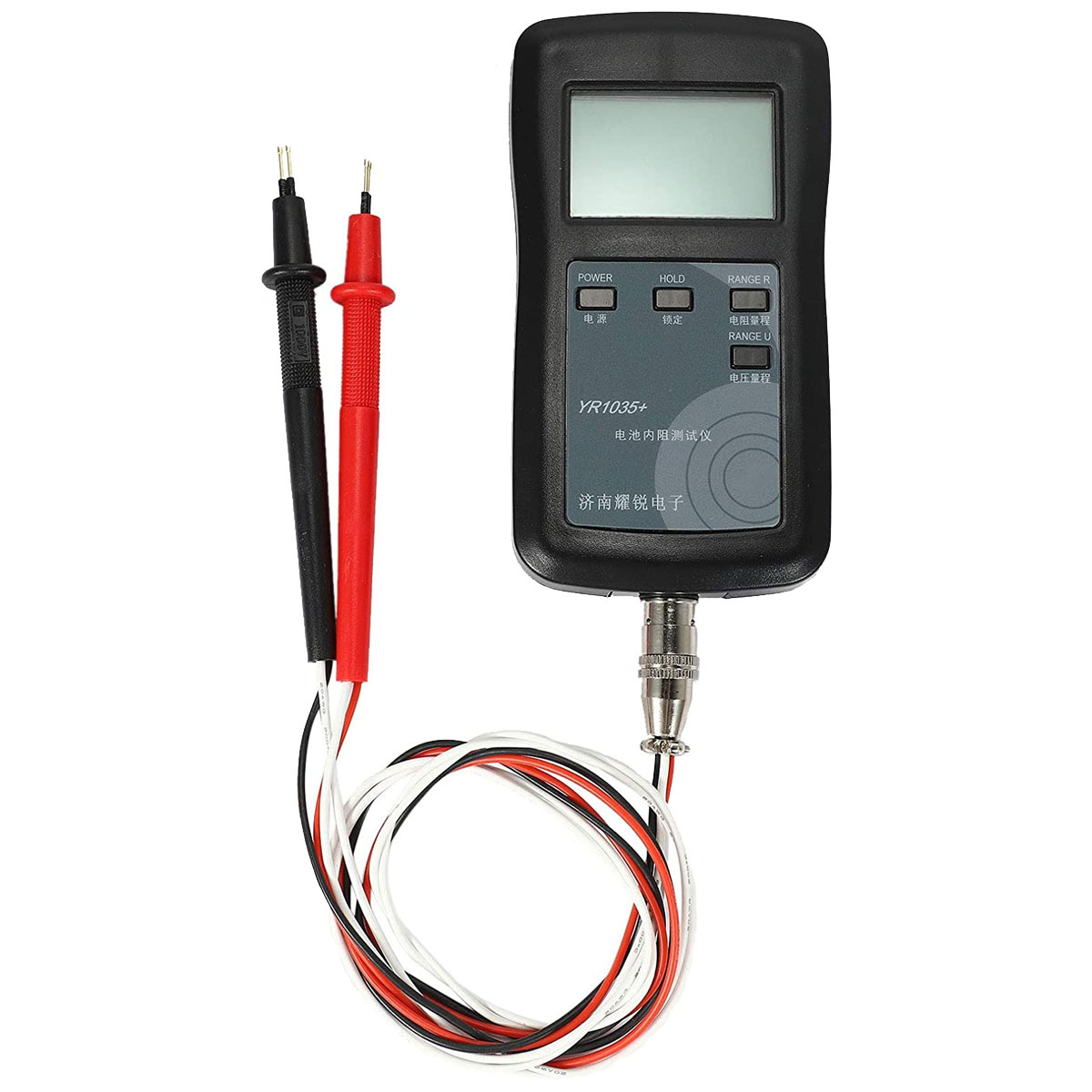

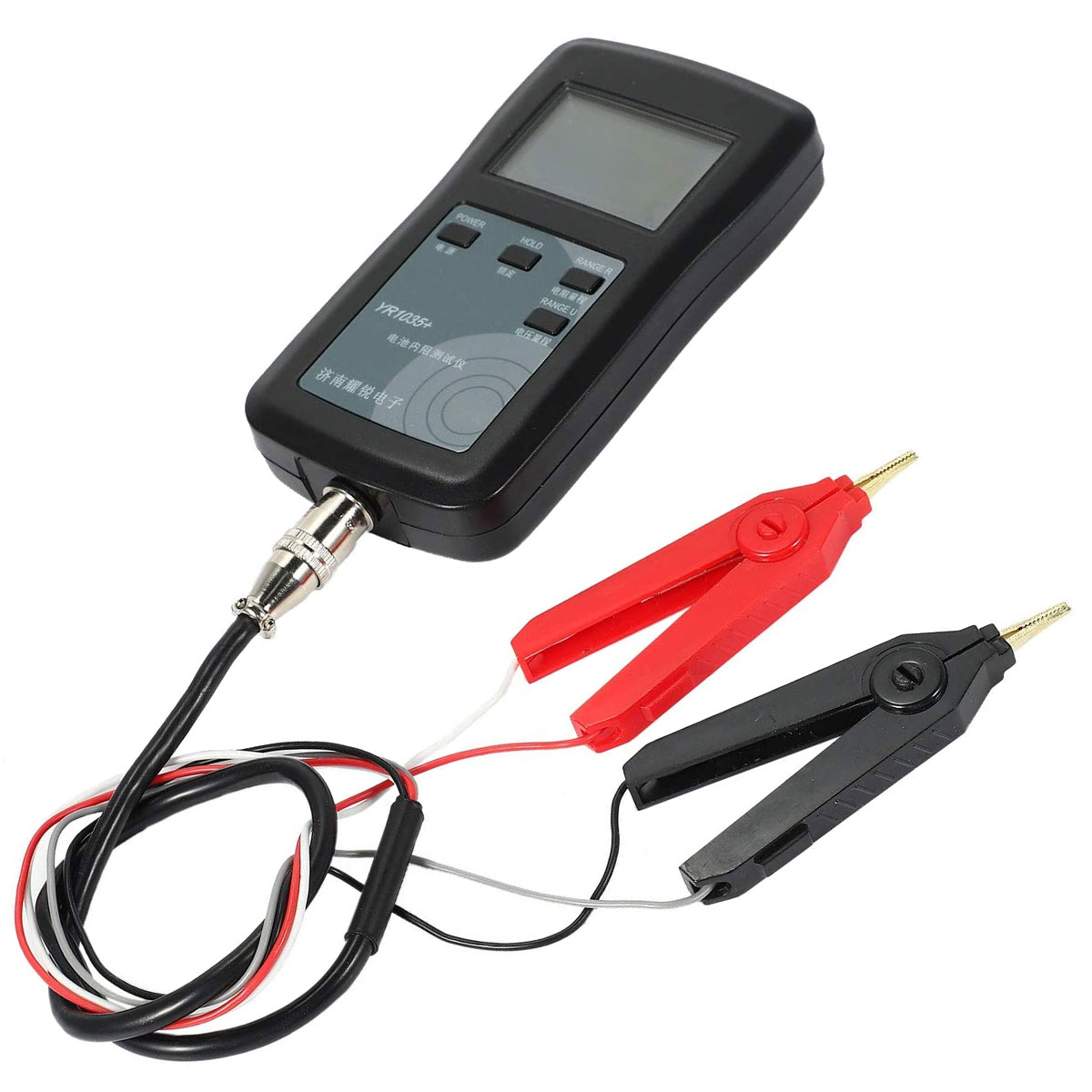

YAOREA YR1035+ az akkumulátor belső ellenállásának és feszültségének mérésére tervezett teszter. A 4-vezetékes Kelvin mérési módszert használja, amely segít csökkenteni a mérővezetékek és kontaktusok ellenállásának hatását nagyon kis ellenállások mérése során.
A teszter alkalmas akkumulátorcellák ellenőrzésére, összehasonlítására és osztályozására. Használható lítium, LiFePO4, LiPo, NiMH, NiCd, ólom és egyéb akkumulátorok teszteléséhez. Alkalmazható akkumulátor szervizelésnél, akkumulátor csomagok összeállításánál, cellák minőségellenőrzésénél vagy az akkumulátor öregedésének diagnosztizálásánál.
A készülék egyidejűleg megjelenítheti a belső ellenállás és feszültség értékét. Ennek köszönhetően gyorsan felmérhető a cella állapota és összehasonlíthatók az egyes akkumulátorok egymással. Hengeres cellák sorozatos tesztelésekor használható az akkumulátor tartó, amely stabilabb kontaktust és megismételhetőbb mérési eredményeket biztosít.
Figyelmeztetés: A készülék egyenfeszültség-mérésre szolgál. A bemenetre nem szabad váltófeszültséget vezetni. A maximális bemeneti feszültség nem haladhatja meg a műszaki paramétereknél megadott értéket.
Főbb jellemzők
- Akkumulátor belső ellenállásának mérése – alkalmas cellák diagnosztizálására és összehasonlítására
- Akkumulátor feszültségének mérése – egyidejű ellenállás és feszültség megjelenítés
- 4-vezetékes Kelvin módszer – pontosabb alacsony ellenállások mérése
- Ellenállás tartomány 0,01 mΩ – 200 Ω – alkalmas akkumulátorokhoz és kis ellenállásokhoz
- Feszültség tartomány 0–100 V DC – használható egyes akkumulátor összeállításokhoz is
- Akkumulátor osztályozási mód – cellák összehasonlításának lehetősége beállított határértékek alapján
- Megvilágított LCD kijelző – áttekinthető megjelenítése a mért értékeknek
- Beépített akkumulátor – hordozható használat állandó tápellátás nélkül
- Micro USB töltés – egyszerű készülék töltése
Műszaki adatok
| Termék típusa | Akkumulátor belső ellenállás és feszültség teszter |
| Márka / modell | YAOREA YR1035+ |
| Ellenállás mérési módszere | 4-vezetékes Kelvin módszer |
| Ellenállás mérési tartomány | 0,01 mΩ – 200 Ω |
| Feszültség mérési tartomány | 0–100 V DC |
| Ellenállás mérési tartományok | 20 mΩ / 200 mΩ / 2 Ω / 20 Ω / 200 Ω |
| Feszültség mérési tartományok | 1 V / 10 V / 100 V |
| Ellenállás mérési pontossága | tartománytól függően megközelítőleg ±0,5 % až ±0,7 % + számjegy |
| Feszültség mérési pontossága | megközelítőleg ±0,15 % |
| Készülék tápellátása | beépített Li-Ion akkumulátor |
| Töltés | Micro USB, bemenet 4,5–5,5 V |
| Beépített akkumulátor | 3,7 V / 2000 mAh, 18650 típus |
| Munkahőmérséklet | 10–40 °C |
Támogatott akkumulátor típusok
- Li-Ion cellák
- LiFePO4 cellák
- LiPo akkumulátorok
- NiMH és NiCd akkumulátorok
- ólom akkumulátorok
- hengeres cellák, például 18650, 26650, 32650
Alkalmazás
- akkumulátor belső ellenállásának mérése
- cellák feszültségének ellenőrzése
- akkumulátorok osztályozása és párosítása
- akkumulátor öregedésének és lebomlásának diagnosztizálása
- új vagy használt cellák minőségellenőrzése
- akkumulátor csomagok összeállítása és szervize
- kis ellenállások mérése az elektronikában

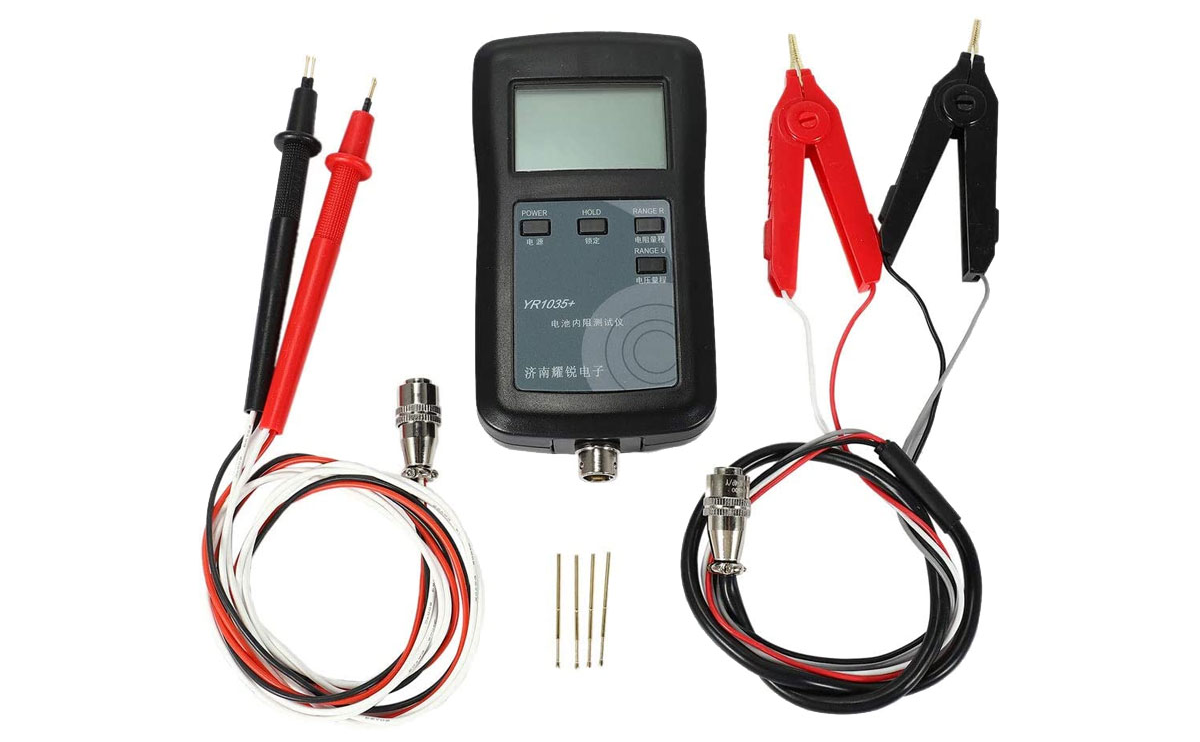

Csomagolás tartalma
- 1× YAOREA YR1035+ akkumulátor belső ellenállás teszter
- 1× Kelvin mérőfejek szett
- 1× krokodil csipesz mérővezeték szett
- 1× felhasználói kézikönyv
Részletes információkat a használatról, beállításról és biztonsági utasításokról az angol nyelvű mellékelt kézikönyvben találhat (Yaorea YR1035_ – User Manual); elérhető egy rövid magyar nyelvű útmutató is (Uzivatelsky_matual-YR+)
