Leírás

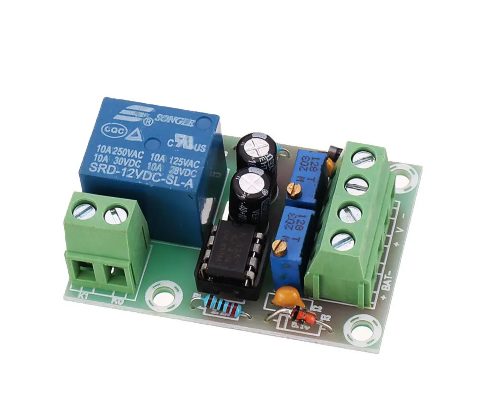

Modul az akkumulátor töltésének bekapcsolásához és kikapcsolásához 2 trimmer által beállítható feszültségszintek alapján. Az óramutató járásával megegyező irányba forgatás = feszültség növelése, ellenkező irányba = feszültség csökkentése
A RP1 trimmer azt az feszültséget állítja be, amelynél a töltést be kell kapcsolni (a relé potenciálmentes érintkezője bekapcsolt, K0 és K1 érintkezők)
Az RP2 trimmer azt a feszültségértéket állítja be, amelynél a töltést ki kell kapcsolni (relé K0 és K1 érintkezők nyitottak). Ólom-sav akkumulátor esetén az RP1-gyel beállított érték lehet például 11,5 V DC és az RP2-vel beállított érték például 14,2 V DC.
Paraméterek:
Tápellátás 12V
Relé: 49VAC, 10A és 30V DC 10A
Méretek: 50 x 32 x 18 mm
Bekötés:
