Wavespeed ESP32-S3 ePaper 1,54″ 4 színű fejlesztői kártya

8 673 Ft – 9 210 Ft

ESP32-S3 kártya 1,54″ 4 színű e-Paper kijelzővel, WiFi-vel, Bluetooth-szal, RTC-vel és érzékelőkkel

Törlés

Kérjük, válassza ki fent a termék változatát.

Több variáció raktáron

Hozzáadás a kedvencekhez
Több információ
Cikkszám: N/A Kategória: , , Címke:

Leírás

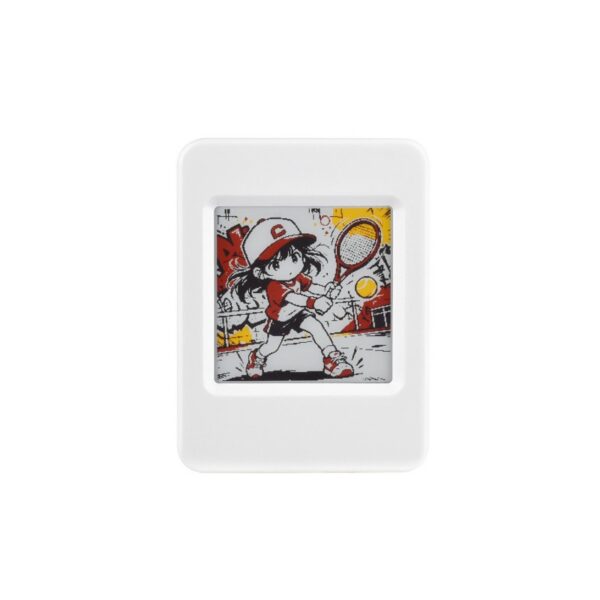

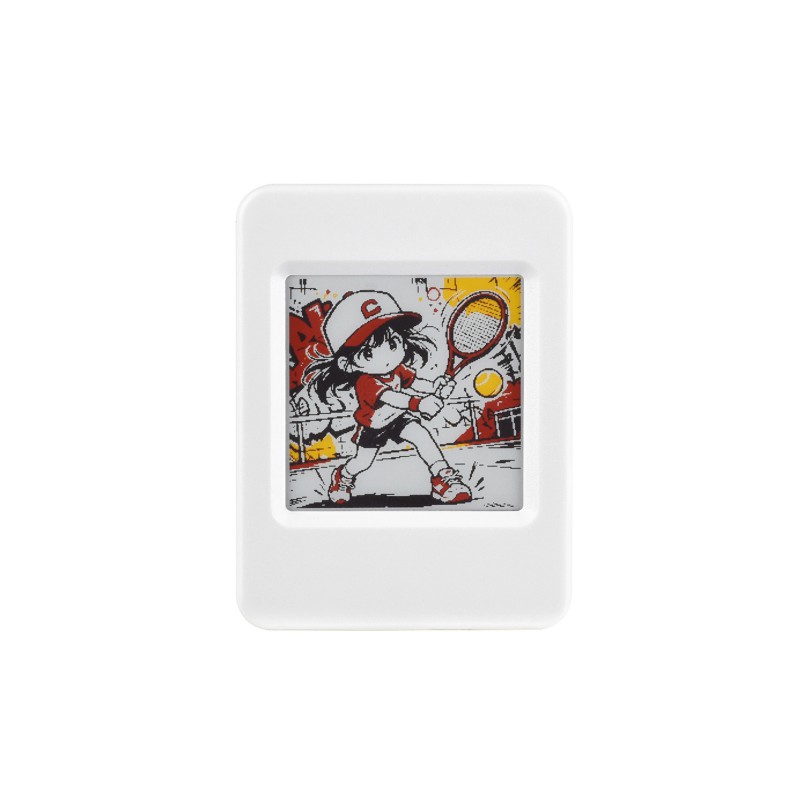

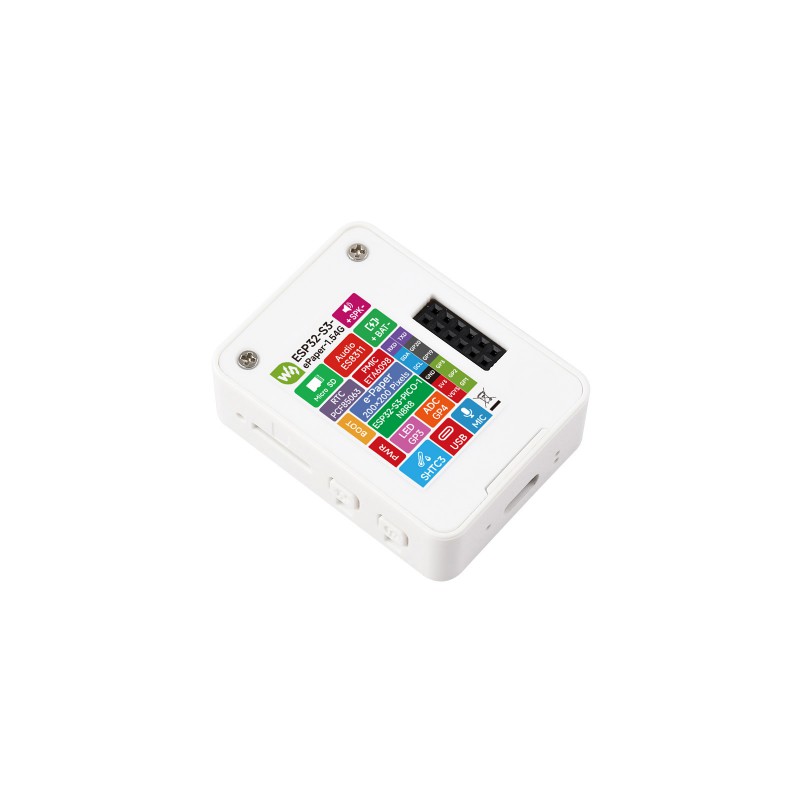

Waveshare ESP32-S3-ePaper-1.54G-EN egy kompakt AIoT fejlesztői kártya ESP32-S3 processzorral és integrált 1,54″ 4 színű e-Paper kijelzővel. Az elektronikus papír piros, sárga, fekete és fehér színt jelenít meg, alacsony fogyasztásának köszönhetően pedig alkalmas elektronikus címkékhez, információs kijelzőkhöz, IoT-eszközökhöz és hordozható projektekhez.

A kártya WiFi és Bluetooth 5 LE kapcsolatot, RTC-t, hőmérséklet- és páratartalom-érzékelőt, TF / microSD foglalatot, valamint mikrofonos és hangszórós audio interfészt kínál. USB, UART, I2C és GPIO interfészek is rendelkezésre állnak további modulok csatlakoztatásához.

Főbb jellemzők

  • 4 színű e-Paper, alkalmas energiatakarékos információs és IoT-alkalmazásokhoz
  • WiFi és Bluetooth 5 LE vezeték nélküli kommunikáció
  • integrált RTC, valamint hőmérséklet- és páratartalom-érzékelő
  • mikrofon, audio kodek és hangszóró
  • TF / microSD foglalat adatok és képek tárolásához
  • Li-ion akkumulátor csatlakozó töltőáramkörrel
  • 2 × 6 tűs bővítőcsatlakozó további perifériákhoz
  • Arduino IDE és ESP-IDF támogatás

Műszaki specifikációk

Processzor ESP32-S3-PICO-1-N8R8, kétmagos Xtensa LX7, akár 240 MHz
SRAM 512 KB
Flash 8 MB
PSRAM 8 MB
Kijelző 1,54″ e-Paper
Felbontás 200 × 200 px
Kijelző színei piros, sárga, fekete, fehér
Kijelző interfésze SPI
Teljes frissítés kb. 20 s
Gyors frissítés kb. 15 s
Vezeték nélküli kommunikáció 2,4 GHz WiFi, Bluetooth 5 LE
Érzékelő SHTC3 – hőmérséklet és páratartalom
RTC PCF85063
Audio ES8311, mikrofon, hangszóró
Tárhely TF / microSD foglalat
Akkumulátoros táplálás csatlakozó egycellás 3,7 V Li-ion akkumulátorhoz integrált töltéssel; az akkumulátor a választott változattól függően a csomag része
Interfészek USB-C, UART, I2C, GPIO
Bővítés 2 × 6 tűs, 2,54 mm osztástávolság
Fejlesztői környezet Arduino IDE, ESP-IDF

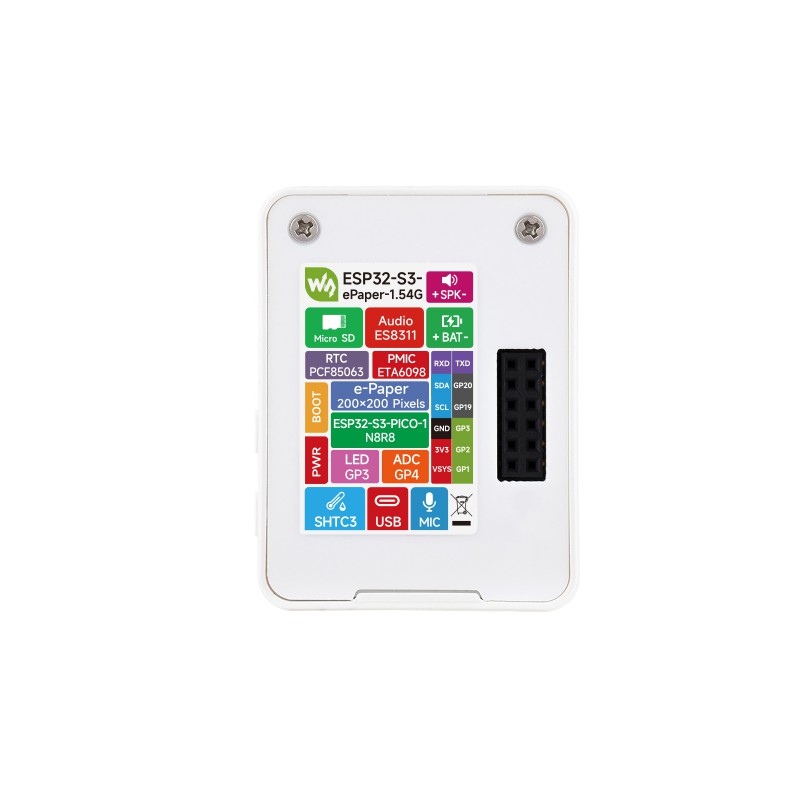

A kártya elrendezése

A képen az ESP32-S3-ePaper-1.54G kártya fő részei vannak jelölve:

Szám Leírás Szám Leírás
1 ESP32-S3-PICO-1-N8R8 – fő WiFi / Bluetooth SoC 8 SHTC3 – hőmérséklet- és páratartalom-érzékelő
2 TF / microSD foglalat 9 csatlakozó külső hangszóróhoz
3 ES8311 – audio kodek 10 csatlakozó Li-ion akkumulátorhoz
4 BOOT gomb 11 integrált WiFi / Bluetooth antenna
5 PWR – programozható bekapcsológomb 12 PCF85063 – valós idejű óra áramkör, a hátoldalon
6 USB-C csatlakozó programozáshoz és soros kimenethez 13 2 × 6 tűs bővítőcsatlakozó, 2,54 mm osztástávolság
7 integrált mikrofon 14 integrált hangszóró

Figyelmeztetés

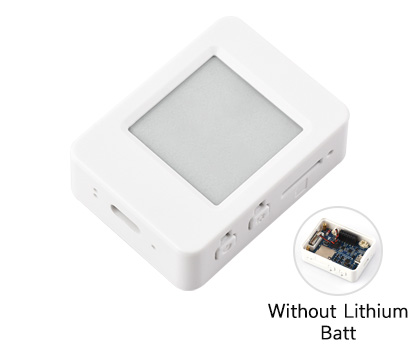

A 3,7 V lítium akkumulátor csak az „Akkumulátorral“ változat esetén része a csomagnak. Az „Akkumulátor nélkül“ változat akkumulátor nélkül kerül szállításra. A kártya mindkét esetben rendelkezik csatlakozóval és integrált áramkörrel a kompatibilis egycellás Li-ion akkumulátor töltéséhez és kisütéséhez.

Dokumentáció

Útmutatók, példák, kapcsolási rajz és műszaki dokumentáció itt található: Waveshare ESP32-S3-ePaper-1.54G Wiki.

További információk

Tömeg 40 g
Változat

Akkumulátor nélkül, S batériou

Gyakori kérdések

Mi a különbség az akkumulátoros és az akkumulátor nélküli változat között?

Maga a fejlesztői kártya mindkét változatban azonos. Az „Akkumulátorral“ változat ezen felül 3,7 V Li-ion akkumulátort tartalmaz, míg az „Akkumulátor nélkül“ változat akkumulátor nélkül kerül szállításra.

Tölthető az akkumulátor közvetlenül USB-C-n keresztül?

Igen. A kártya integrált akkumulátorkezelő áramkört tartalmaz, és lehetővé teszi a csatlakoztatott egycellás 3,7 V Li-ion akkumulátor töltését.

Használhatom a kártyát akkumulátor nélkül is?

Igen. A kártya közvetlenül USB-C-n keresztül táplálható, így helyhez kötött használat esetén nincs szükség akkumulátorra.

Megmarad a kép az e-Paper kijelzőn a tápfeszültség kikapcsolása után is?

Igen. Az e-Paper képes megtartani az utoljára megjelenített képet állandó tápfeszültség nélkül is. Energia elsősorban a megjelenített tartalom módosításához szükséges.

Milyen színeket képes megjeleníteni a kijelző?

Az 1,54″ e-Paper kijelző fekete, fehér, piros és sárga színt jelenít meg.

Érintőképernyős a kijelző?

Nem. Az integrált e-Paper kijelző nem rendelkezik érintőréteggel. A vezérlés gombokkal vagy a kártyához csatlakoztatott saját perifériákkal oldható meg.

Van háttérvilágítása az e-Paper kijelzőnek?

Nem. Az e-Paper a környezeti fényt használja, hasonlóan a hagyományos papírhoz, így nincs szüksége háttérvilágításra, és világos környezetben is jól olvasható.

Alkalmas a kijelző videóhoz vagy animációkhoz?

Nem. A színes e-Paper képfrissítése lassabb, és elsősorban statikus vagy lassan változó információk megjelenítésére szolgál, például elektronikus címkékhez, érzékelőadatokhoz, naptárakhoz vagy információs képernyőkhöz.

Miért villog a kijelző frissítéskor?

A frissítés közbeni villogás vagy többszöri újrarajzolás az e-Paper technológia normális jellemzője, és nem a kijelző hibája.

Tárolhatok saját tartalmat microSD-kártyán?

Igen. Az integrált TF / microSD foglalat például képek, konfiguráció, hangfájlok vagy a saját alkalmazás által használt egyéb adatok tárolására használható.

Van a kártyának beépített hőmérséklet- és páratartalom-érzékelője?

Igen. Az integrált SHTC3 lehetővé teszi a környezeti hőmérséklet és relatív páratartalom mérését.

Van a kártyának valós idejű órája?

Igen. A kártya PCF85063 RTC áramkört tartalmaz, amely például naptárakban, időzítőkben vagy időmegjelenítő alkalmazásokban használható.

Támogatja a kártya a hang lejátszását és rögzítését?

Igen. A kártya mikrofont, ES8311 audio kodeket és hangszórót tartalmaz, így hang- vagy multimédiás alkalmazásokhoz is használható.

Programozható a kártya Arduino IDE-vel?

Igen. Az ESP32-S3-ePaper-1.54G támogatja a fejlesztést Arduino IDE-ben és ESP-IDF-ben egyaránt.

Csatlakoztathatok további érzékelőket vagy modulokat a kártyához?

Igen. GPIO, I2C, UART és egyéb interfészek állnak rendelkezésre, amelyeken keresztül kompatibilis érzékelők, modulok és további perifériák csatlakoztathatók.

Alkalmas a kártya IoT- vagy AI-projektekhez?

Igen. Az ESP32-S3-nak, a WiFi-nek, a Bluetooth-nak, a mikrofonnak, a hangszórónak, az érzékelőknek és az e-Paper kijelzőnek köszönhetően alkalmas IoT-eszközökhöz, információs kijelzőkhöz, hangalkalmazásokhoz és kísérleti AI-projektekhez.

Hol találok mintaprogramokat és útmutatót?

Az Arduino IDE és ESP-IDF útmutatók, mintaprogramok, kapcsolási rajz és további műszaki információk itt találhatók: Waveshare Wiki – ESP32-S3-ePaper-1.54G.
