Leírás
A Waveshare USB TO RS485/422 egy ipari galvanikusan leválasztott átalakító, amely számítógép vagy más USB-eszköz és RS485 vagy RS422 soros busz összekapcsolására szolgál. FTDI és SP485EEN átalakító áramköröket használ, és stabil kommunikációra tervezték még igényesebb ipari környezetben is.
Az átalakító táp- és adatjel-leválasztást, TVS-védelmet, visszaállítható biztosítékot, túlfeszültség-védelmet és akár 15 kV-os ESD-védelmet tartalmaz. A kommunikáció automatikusan zajlik, nincs szükség az adás- és vételirány kézi kapcsolására.
Főbb jellemzők
- USB-ből RS485-re és RS422-re történő átalakítás
- A tápellátás és az adatjelek galvanikus leválasztása
- Automatikus kommunikációs irányvezérlés
- ESD-, túlfeszültség- és tüskék elleni védelem
- Konfigurálható 120 Ω-os lezáró ellenállás
- Ipari és Modbus RTU alkalmazásokhoz alkalmas

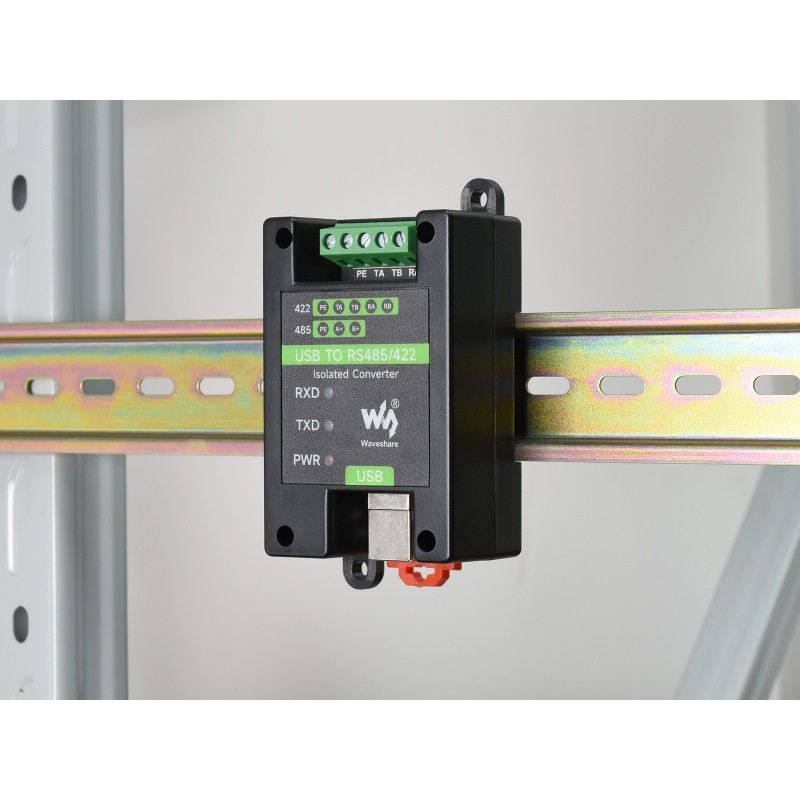

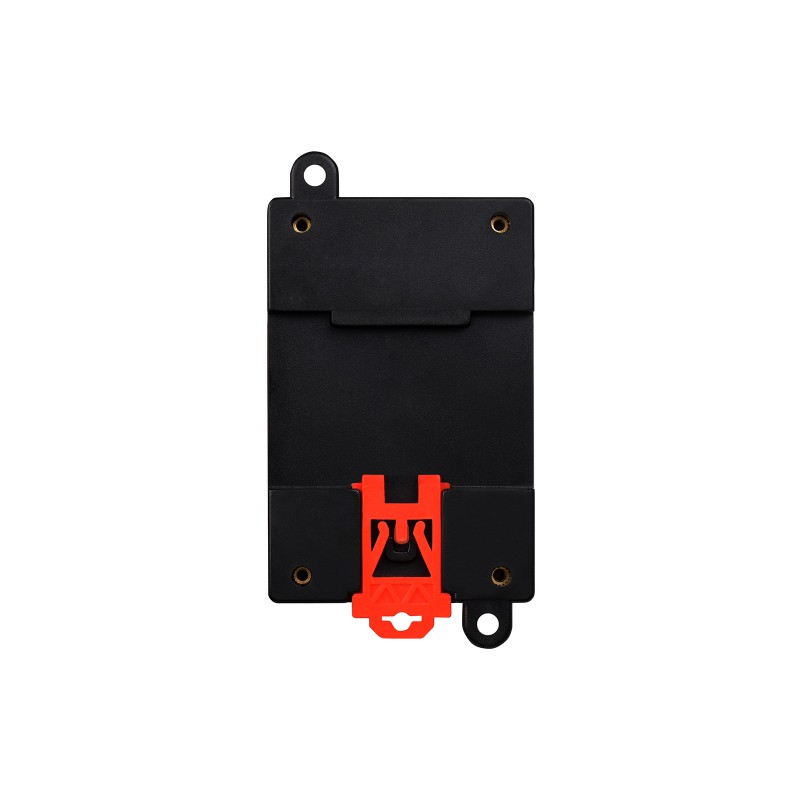

- Falra vagy 35 mm-es DIN-sínre szerelhető
Műszaki adatok
| Típus |
Leválasztott USB–RS485/RS422 átalakító |
| USB-csatlakozó |
USB-B |
| Kimeneti csatlakozó |
RS485 / RS422 |
| Átalakító áramkörök |
FTDI FT232RNL, SP485EEN |
| Átviteli sebesség |
300 bps – 3 Mbps |
| Tápellátás |
5 V USB-ről |
| RS485 lábak |
A+, B-, PE |
| RS422 lábak |
TA, TB, RA, RB, PE |
| RS485 / RS422 csatlakozó |
csavaros sorkapocs |
| Irányvezérlés |
automatikus, hardveres |
| Lezáró ellenállás |
120 Ω, jumperrel állítható |
| Max. USB-hatótávolság |
körülbelül 5 m |
| Max. RS485 / RS422 hatótávolság |
körülbelül 1,2 km alacsony átviteli sebességnél |
| RS485 topológia |
pont–többpont, akár 32 csomópont |
| Védelem |
galvanikus leválasztás, 600 W TVS, 15 kV ESD, túlfeszültség-védelem, visszaállítható biztosíték |
| LED-jelzés |
PWR, TXD, RXD |
| Üzemi hőmérséklet |
-15 és 70 °C között |
| Üzemi páratartalom |
5 – 95 % RH |
| Támogatott rendszerek |
Windows, macOS, Linux, Android, WinCE |
| Ház |
ABS, falra / 35 mm-es DIN-sínre szerelhető |
| Méretek |
81,9 × 54 × 32 mm |

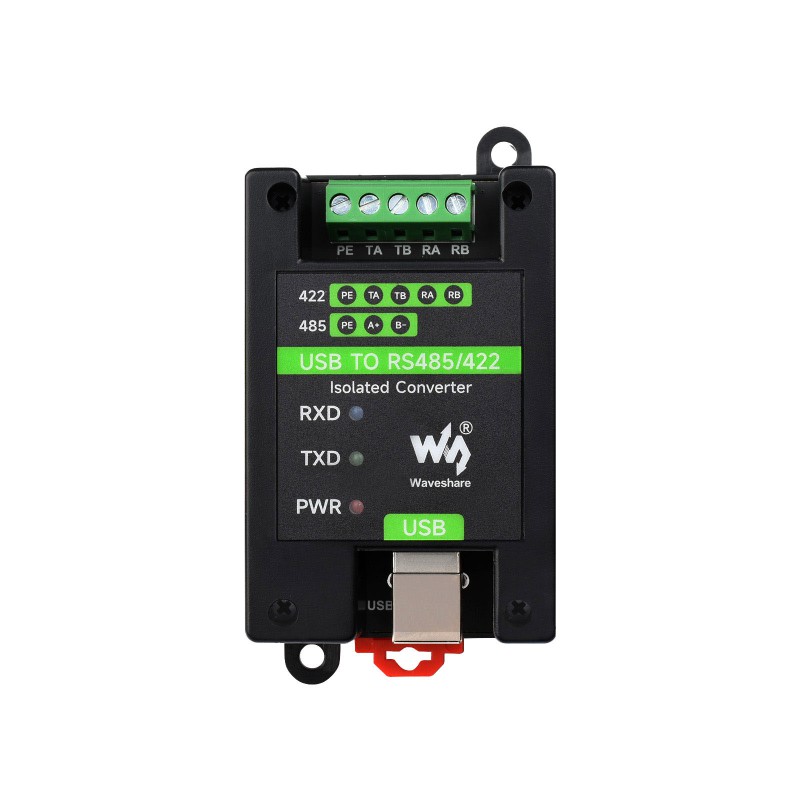

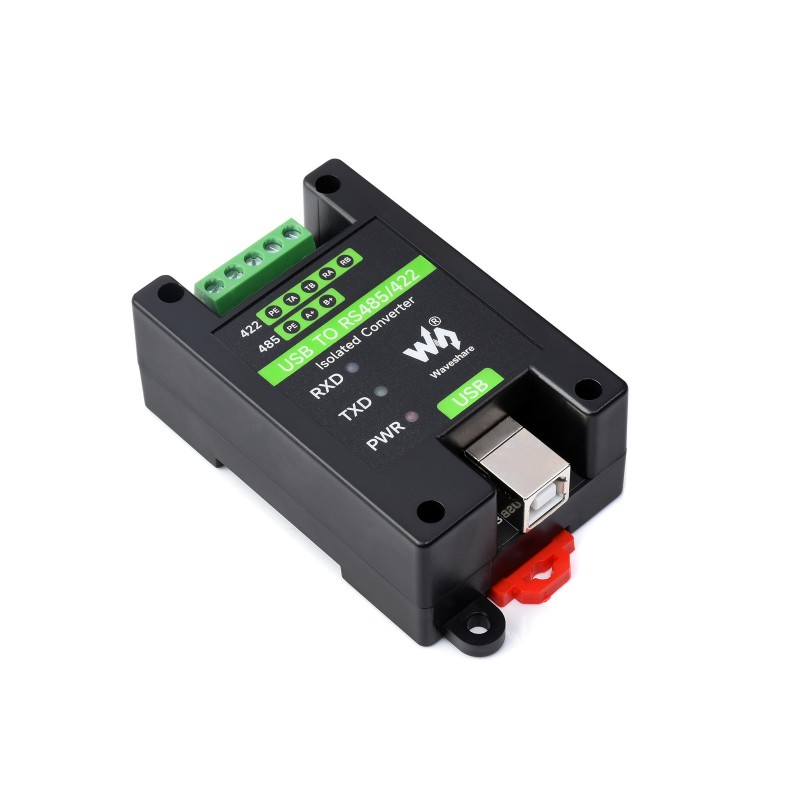

A sorkapcsok bekötése
| Sorkapocs |
RS485 |
RS422 |
| PE |
jelföld |
jelföld |
| TA |
A+ – pozitív differenciális jel |
T+ – pozitív adási jel |
| TB |
B- – negatív differenciális jel |
T- – negatív adási jel |
| RA |
nem használt |
R+ – pozitív vételi jel |
| RB |
nem használt |
R- – negatív vételi jel |

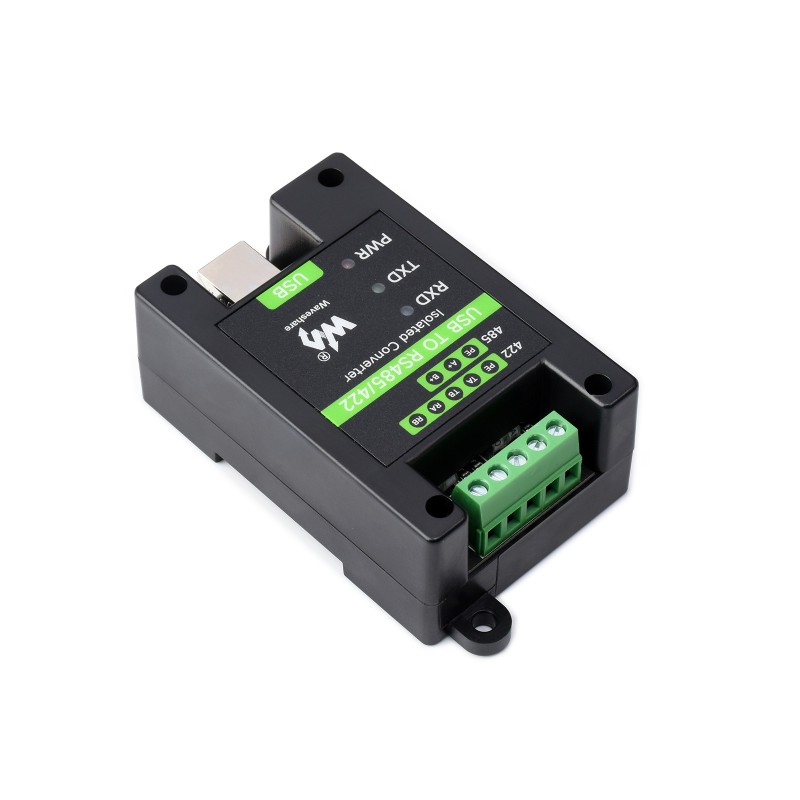

LED-jelzés
- PWR – piros: az átalakító USB-hez csatlakoztatása után világít, és a tápellátás meglétét jelzi.
- TXD – zöld: adatküldéskor villog USB felől RS485 / RS422 irányába.
- RXD – kék: akkor villog, amikor az RS485 / RS422 oldalon lévő eszközről adat érkezik vissza USB-re.
A LED-jelzők segítségével gyorsan ellenőrizhető az átalakító tápellátása és a kommunikáció aktivitása bekötés vagy eszközdiagnosztika közben.
Felhasználási lehetőségek
- ipari automatizálás
- PLC- és vezérlőrendszerek
- Modbus RTU kommunikáció
- mérő- és felügyeleti eszközök
- szervizdiagnosztika
- számítógép összekötése RS485 vagy RS422 eszközökkel
- kommunikáció hosszabb vezetékeken lévő eszközökkel
A csomag tartalma
- 1× Waveshare USB TO RS485/422
- 1× USB-A → USB-B kábel, körülbelül 1,2 m
- 1× csavarhúzó
Az RS485 és RS422 bekötési útmutatót, az illesztőprogramokat, a kommunikáció tesztelését és a további műszaki dokumentációt a Wiki – USB TO RS485/422 oldalon találja.
Gyakori kérdések
Mi a különbség az RS485 és az RS422 között?
Az RS485 általában fél-duplex kommunikációra használatos, több eszközzel egy buszon, míg az RS422 külön vezetékeket használ az adáshoz és a vételhez, és teljesen duplex kommunikációt tesz lehetővé.
Használható az átalakító Modbus RTU-hoz?
Igen. Az átalakító alkalmas Modbus RTU kommunikációra RS485 felett, például számítógép és PLC, mérőműszerek, érzékelők vagy ipari eszközök összekapcsolására.
Kézzel kell-e kapcsolni az RS485 kommunikáció irányát?
Nem. Az átalakító automatikus hardveres adás- és vételirány-vezérlést használ, így nincs szükség a TX/RX kézi kapcsolására.
Kell-e illesztőprogramot telepíteni?
Az átalakító FTDI USB-chippel rendelkezik. Számos operációs rendszerben az illesztőprogram automatikusan elérhető, illetve a gyártó dokumentációjában elérhető FTDI VCP illesztőprogram is használható.
Kompatibilis az átalakító Linuxszal?
Igen. A gyártó támogatja a Windows, macOS, Linux, Android és WinCE rendszereket.
Milyen maximális átviteli sebességet támogat?
Az átalakító körülbelül 300 bps és 3 Mbps közötti átviteli sebességeket támogat.
Mekkora lehet az RS485 vagy RS422 vezeték maximális hossza?
Alacsonyabb átviteli sebességnél a kommunikációs távolság körülbelül 1,2 km lehet. Az átviteli sebesség növekedésével a megbízható maximális távolság csökken.
Hány eszközt csatlakoztathatok az RS485 buszra?
A gyártó akár 32 csomópont csatlakoztatását adja meg. 16-nál több eszköz esetén a használati körülményektől függően ismétlő használatát javasolja.
Van beépített 120 Ω-os lezáró ellenállása az átalakítónak?
Igen. Az átalakító tartalmaz egy 120 Ω-os lezáró ellenállást, amely szükség szerint be- vagy kikapcsolható belső jumperrel.
Mikor használjak 120 Ω-os lezárást?
A lezáró ellenállást elsősorban hosszabb RS485/RS422 vezetékek végein használják a jelvisszaverődések csökkentésére. Rövid vezetéknél érdemes lehet a lezárást kikapcsolni, különösen akkor, ha a kommunikáció hibás vagy olvashatatlan adatokat mutat.
Galvanikusan le van választva az USB- és az RS485/RS422 oldal?
Igen. Az átalakító galvanikusan leválasztott tápellátással és adatjelekkel rendelkezik, ami segít csökkenteni a zajt, és védi a csatlakoztatott eszközöket ipari környezetben.
Szüksége van az átalakítónak külső tápegységre?
Nem. Az átalakító közvetlenül az USB 5 V-ról táplálható, és a leválasztott kommunikációs oldalhoz nincs szükség külön külső tápegységre.
Mire szolgálnak a PWR, TXD és RXD LED-ek?
A PWR a tápellátást, a TXD az USB felől történő adatküldést, az RXD pedig az RS485/RS422 oldalon lévő eszközről érkező adatok vételét jelzi.
Felszerelhető az átalakító DIN-sínre?
Igen. A ház szabványos 35 mm-es DIN-sínre szerelhető, és fali rögzítést is lehetővé tesz.
Hol találom az illesztőprogramokat és a kommunikáció tesztelésének útmutatóját?
Az illesztőprogramok, az RS485/RS422 bekötési eljárás, a 120 Ω-os lezárás beállítása és a tesztelési példák a Wiki – USB TO RS485/422 oldalon találhatók.
