Leírás

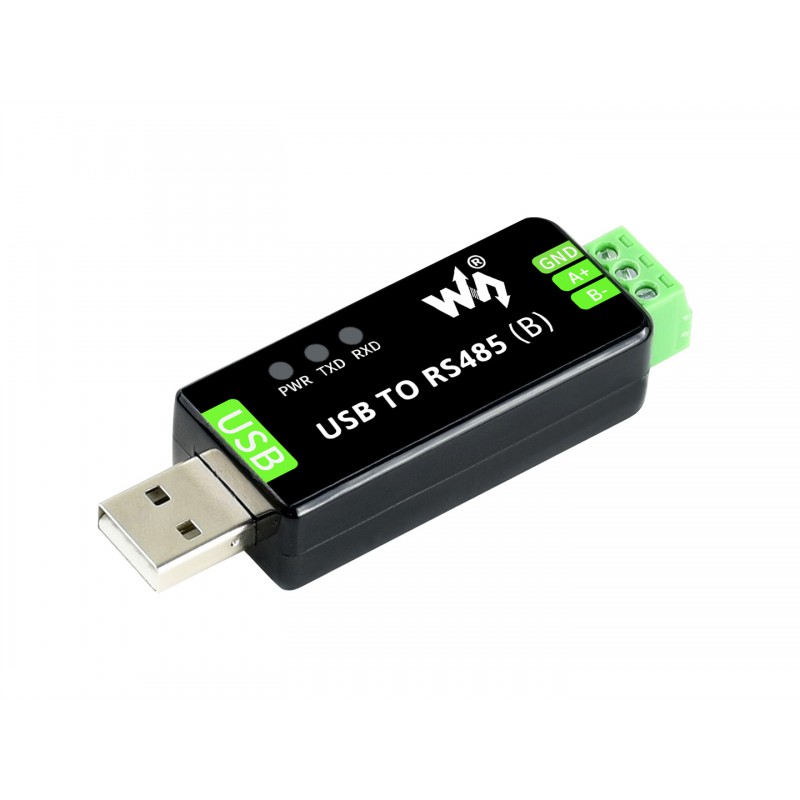

A Waveshare USB–RS485 átalakító (B) ipari kétirányú átalakító, amelyet számítógép vagy más USB-eszköz RS485-ös buszhoz való csatlakoztatására terveztek. Stabil soros kommunikációt tesz lehetővé a differenciális RS485-ös interfészen keresztül, amelyet gyakran használnak ipari automatizálásban, mérőrendszerekben és vezérlőberendezésekben.

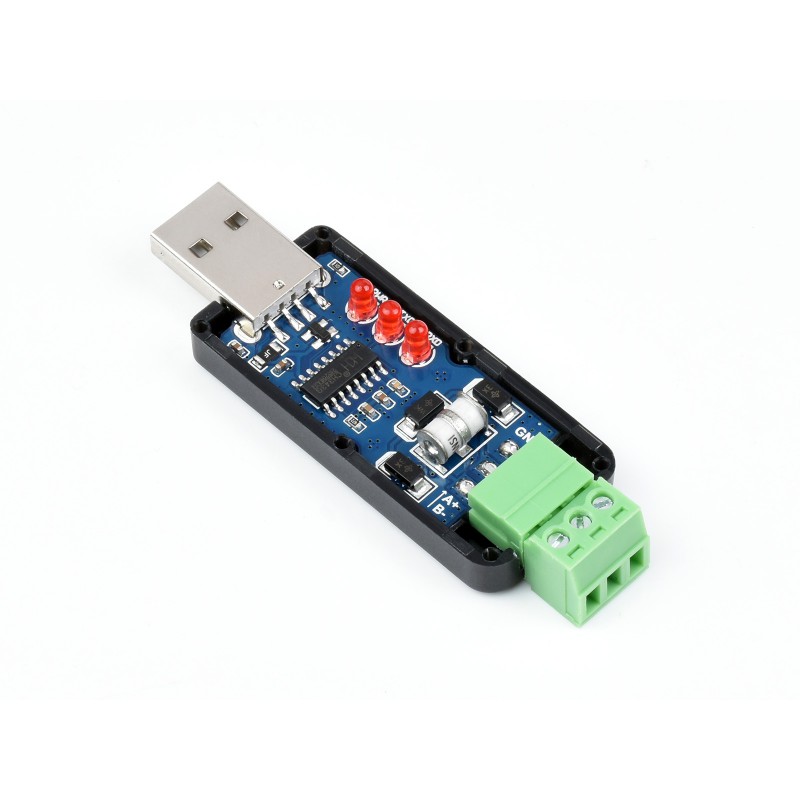

A modul eredeti CH343G és SP485EEN chipeket használ, amelyek megbízható átalakítást biztosítanak az USB és az RS485-ös interfész között. Az RS485-ös vonal csavaros sorkapocsra van kivezetve A+, B- és GND lábakkal. A kommunikáció irányát a hardver automatikusan vezérli, így nincs szükség kézi váltásra adás és vétel között.

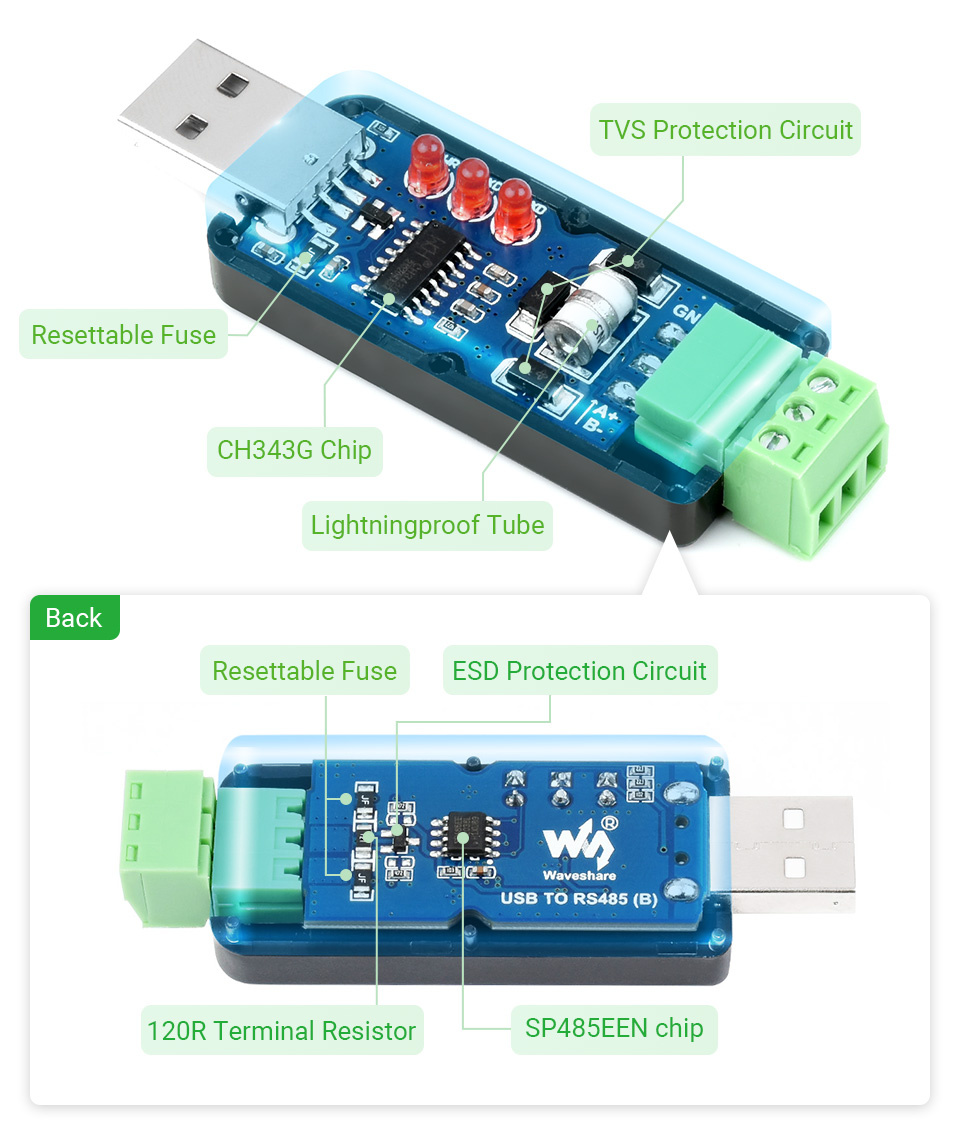

Az átalakító több védelmi elemet tartalmaz, beleértve visszaállítható biztosítékot, TVS-védelmet, ESD-védelmet és védődiódákat. Ennek köszönhetően igényesebb környezetben és hosszabb RS485-ös vezetékeknél is használható. A modulon PWR, TXD és RXD LED-jelzők találhatók, amelyek a tápellátás és az adatkommunikáció állapotát mutatják.
Főbb jellemzők
- USB–RS485 átalakító – kétirányú kommunikáció az USB és az RS485-ös interfész között
- Eredeti CH343G és SP485EEN chipek – stabilabb kommunikáció és jobb kompatibilitás
- USB-A csatlakozó – egyszerű csatlakoztatás számítógéphez vagy más USB-eszközhöz
- RS485 csavaros sorkapocs – A+, B- és GND lábak
- Automatikus kommunikációs irányvezérlés – hardveres váltás adás és vétel között
- Átviteli sebesség 300 bps – 3 Mbps – különböző RS485-ös alkalmazásokhoz alkalmas
- RS485 hatótávolság akár kb. 1,2 km – alacsony átviteli sebességnél és megfelelő vezetéknél
- Védőáramkörök – visszaállítható biztosíték, TVS-védelem, ESD-védelem és túlfeszültség-csúcsok elleni védelem
- LED-jelzők – PWR, TXD és RXD a tápellátás és a kommunikáció ellenőrzéséhez
- Több rendszer támogatása – Windows, macOS, Linux, Android és WinCE
Műszaki adatok
| Chipek | CH343G, SP485EEN |
| Host interfész | USB-A |
| Kommunikációs interfész | RS485 |
| RS485 csatlakozó | Csavaros sorkapocs |
| RS485 lábak | A+, B-, GND |
| Átviteli sebesség | 300 bps – 3 Mbps |
| USB tápellátás | 5 V |
| Kommunikációs irányvezérlés | Automatikus hardveres vezérlés |
| USB hatótávolság | kb. 5 m |
| RS485 hatótávolság | akár kb. 1,2 km alacsony átviteli sebességnél |
| RS485 topológia | Point-to-multipoints, akár 32 csomópont |
| LED-jelzők | PWR, TXD, RXD |
| USB interfész védelem | 200 mA visszaállítható biztosíték, ESD-védelem |
| RS485 interfész védelem | 600 W TVS-védelem, túlfeszültség-védelem, 15 kV ESD-védelem |
| Támogatott rendszerek | Windows 7 / 8 / 8.1 / 10 / 11, macOS, Linux, Android, WinCE |

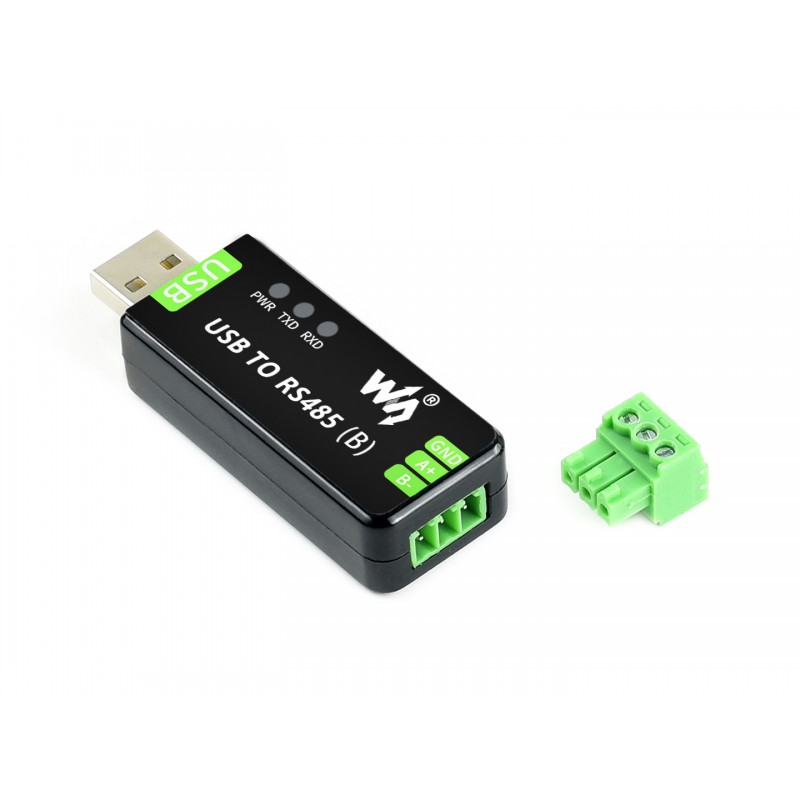

Csatlakozók és jelzők leírása
| A+ | RS485 pozitív adatvonal |
| B- | RS485 negatív adatvonal |
| GND | RS485 interfész földelése |
| PWR | Tápellátás-jelző, USB-csatlakoztatáskor világít |
| TXD | Adatküldés jelzése az USB oldalról |
| RXD | Adatvétel jelzése az RS485-ös eszköz oldaláról |

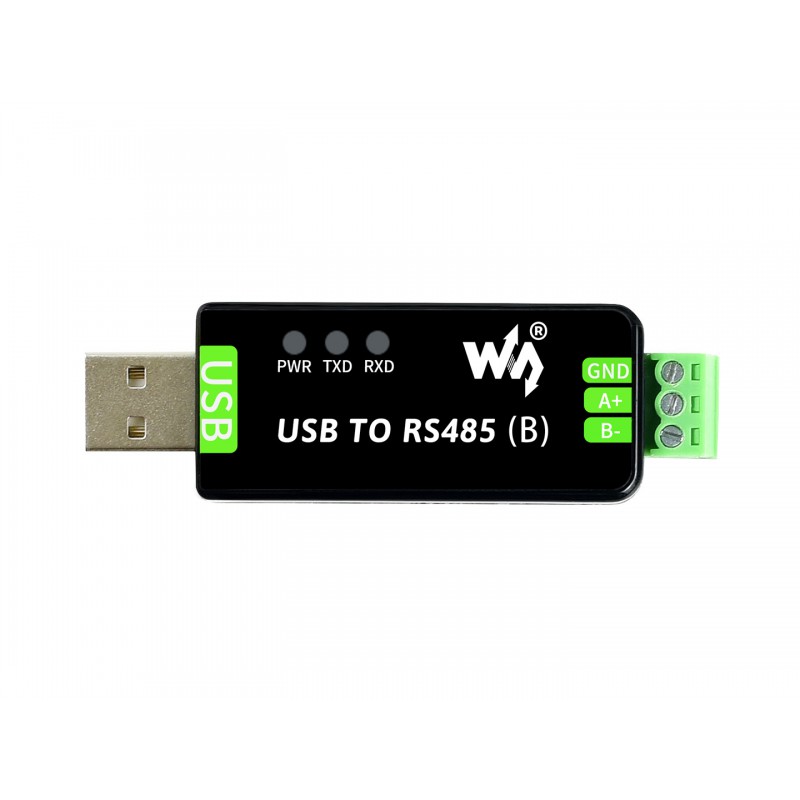

Példa a LED-jelzésre kommunikáció közben – a PWR a tápellátást, a TXD az adatküldést, az RXD pedig az adatvételt jelzi.
A csomag tartalma
- 1× Waveshare USB TO RS485 (B)
- 1× USB-A hosszabbító kábel, kb. 1,2 m
- 1× csavarhúzó
Felhasználás
- kommunikáció RS485-ös eszközökkel
- ipari automatizálás
- PLC és vezérlőrendszerek
- Modbus RTU alkalmazások
- mérő- és felügyeleti rendszerek
- RS485-ös interfésszel rendelkező eszközök szervizdiagnosztikája
- PC összekapcsolása RS485-ös buszon lévő eszközökkel
A bekötéssel, illesztőprogramokkal és használattal kapcsolatos további információk a gyártó oldalán találhatók: Waveshare USB TO RS485 (B) Wiki
