Leírás

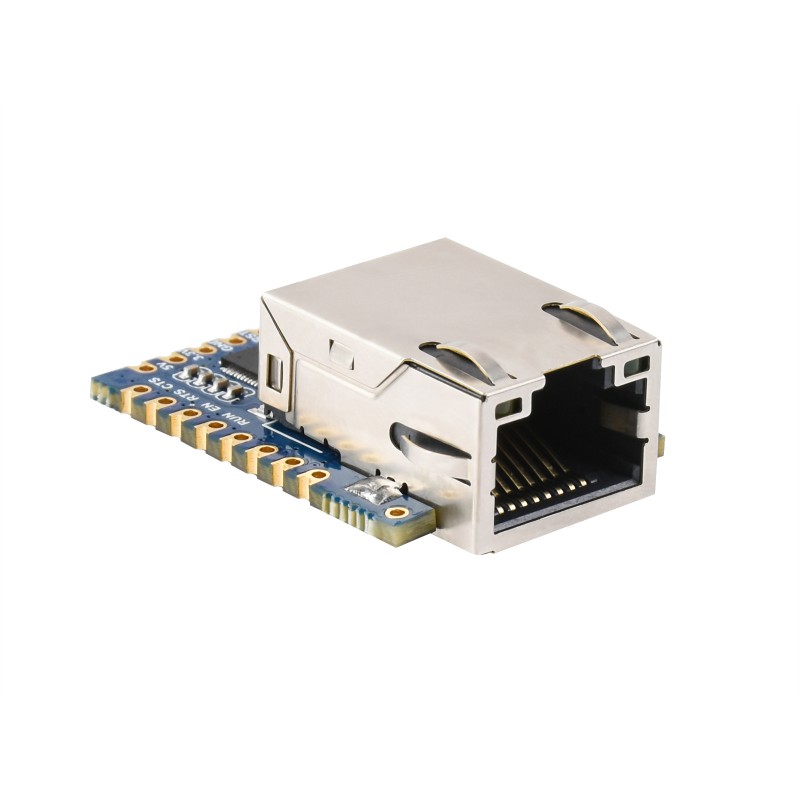

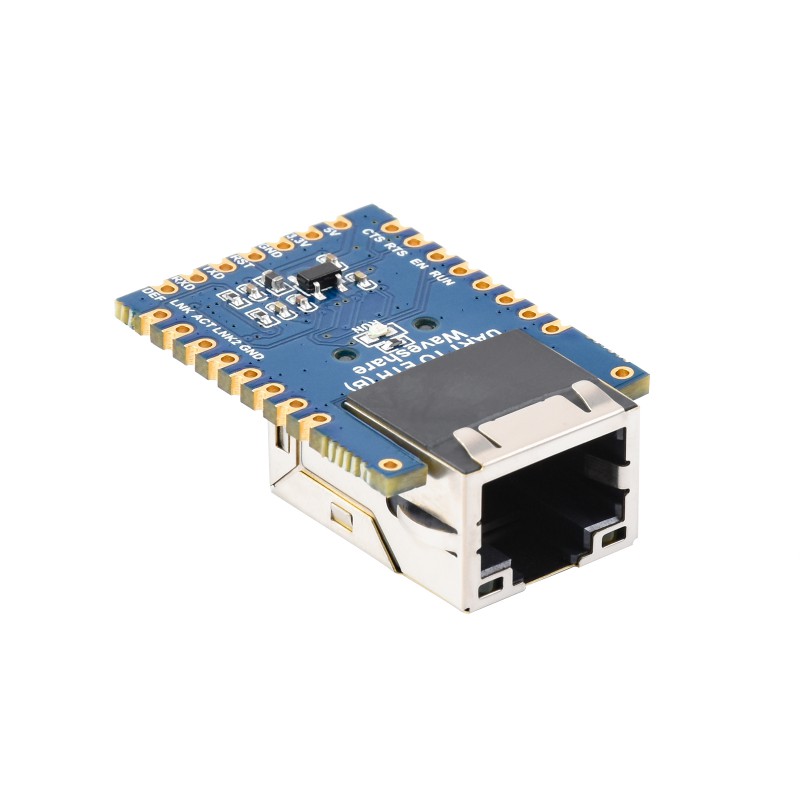

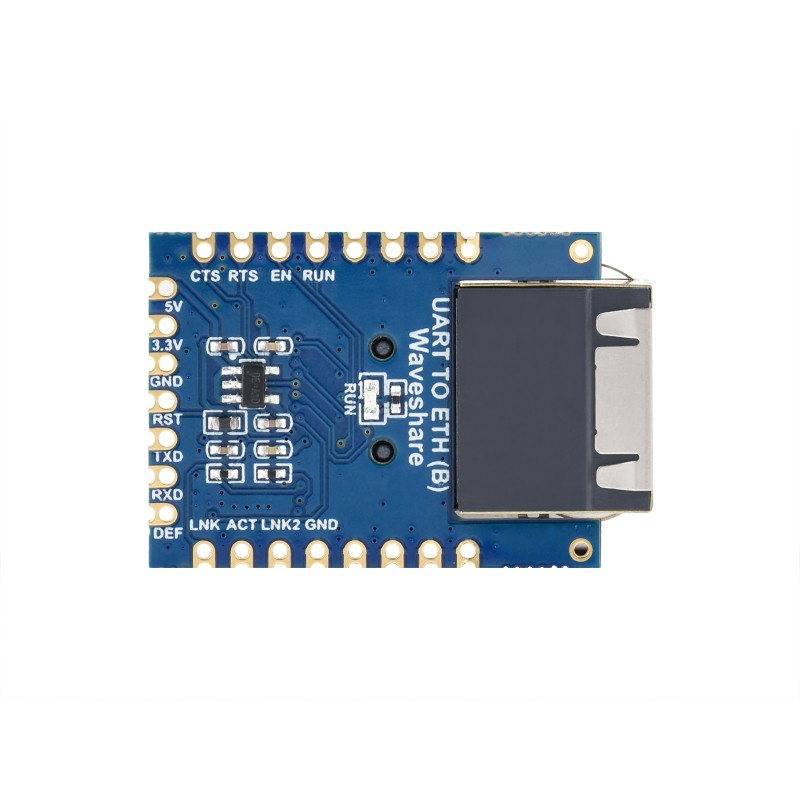

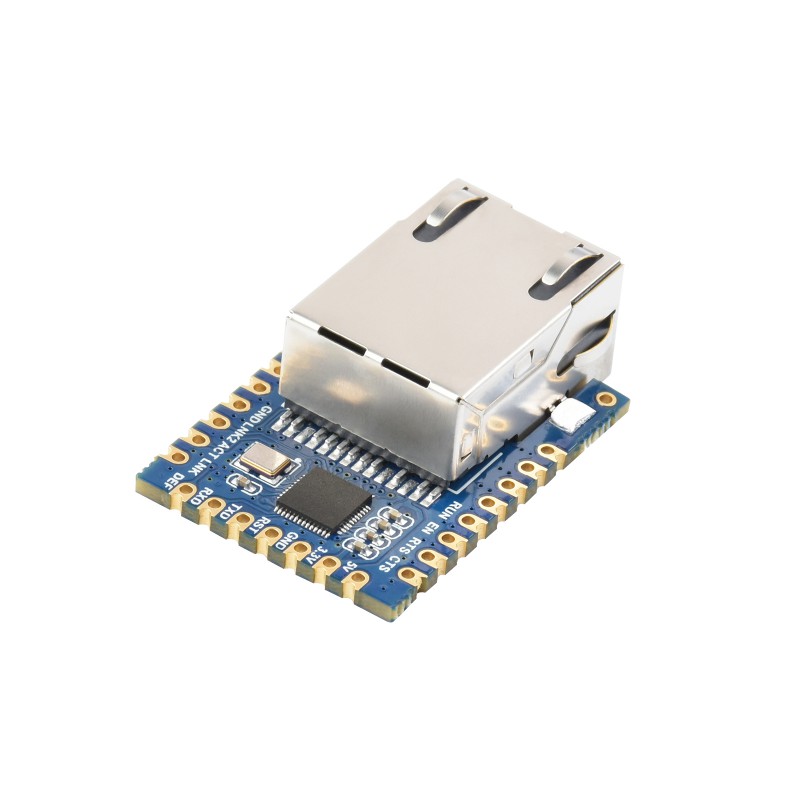

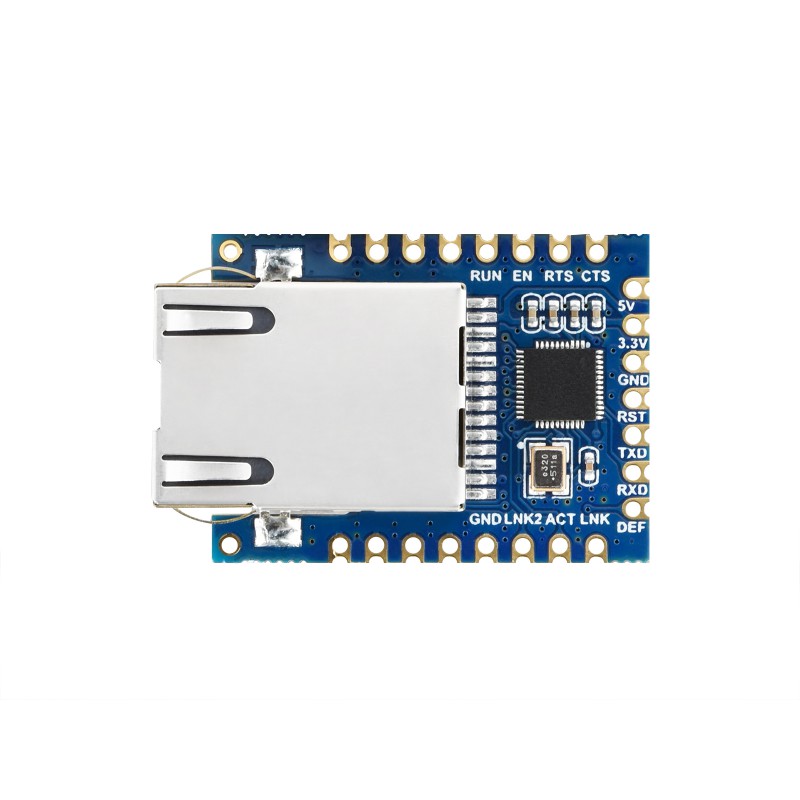

Waveshare UART TO ETH (B) egy kompakt modul a TTL UART és az Ethernet közötti kétirányú kommunikáció átalakítására. Lehetővé teszi soros interfésszel rendelkező eszközök Ethernet-hálózathoz csatlakoztatását, adataik távoli továbbítását vagy feldolgozását.
A modul ipari berendezésekhez, adatgyűjtéshez, IoT-átjárókhoz, felügyeleti rendszerekhez és egyéb alkalmazásokhoz alkalmas, ahol UART-kommunikációt kell hálózaton keresztül továbbítani.
Főbb jellemzők
- kétirányú átlátszó UART ↔ Ethernet átalakítás
- TCP Server, TCP Client, UDP és UDP multicast üzemmódok
- soros szerver és virtuális COM port funkció
- Modbus TCP / RTU átjáró támogatása
- MQTT átjáró és UART to JSON támogatása
- konfigurálás webes felületen keresztül
- DHCP és DNS támogatása
- kompakt kivitel, saját eszközökbe való integrálásra alkalmas
Műszaki specifikációk
| Soros interfész | TTL UART |
| Hálózati interfész | Ethernet, RJ45 |
| Kommunikációs üzemmódok | TCP Server, TCP Client, UDP, UDP multicast |
| Kommunikáció módja | TCP/IP, virtuális COM port |
| UART baud rate | 300 – 115200 bps |
| Adatbitek | 5 – 9 bit |
| Paritás | None, Odd, Even, Mark, Space |
| Modbus | Modbus TCP ↔ Modbus RTU |
| További protokollok | MQTT, JSON, DHCP, DNS |
| Tápfeszültség | 3,3 V / 5 V a tápfeszültség érintkezőkön keresztül |
| Üzemi hőmérséklet | -40 és 85 °C között |
| Relatív páratartalom | 5 – 95 % |
| Méretek | 34 × 23 × 11,5 mm |
Felhasználási lehetőségek
Az UART TO ETH (B) használható például soros interfésszel rendelkező eszközök távoli adatgyűjtésére, IoT-átjáró létrehozására, ipari eszközökkel való kommunikációra vagy UART-eszköz meglévő Ethernet-hálózatba történő integrálására.
Dokumentáció
A bekötést, a konfigurálást és további útmutatókat itt talál: Waveshare UART TO ETH (B) Wiki.
