Leírás

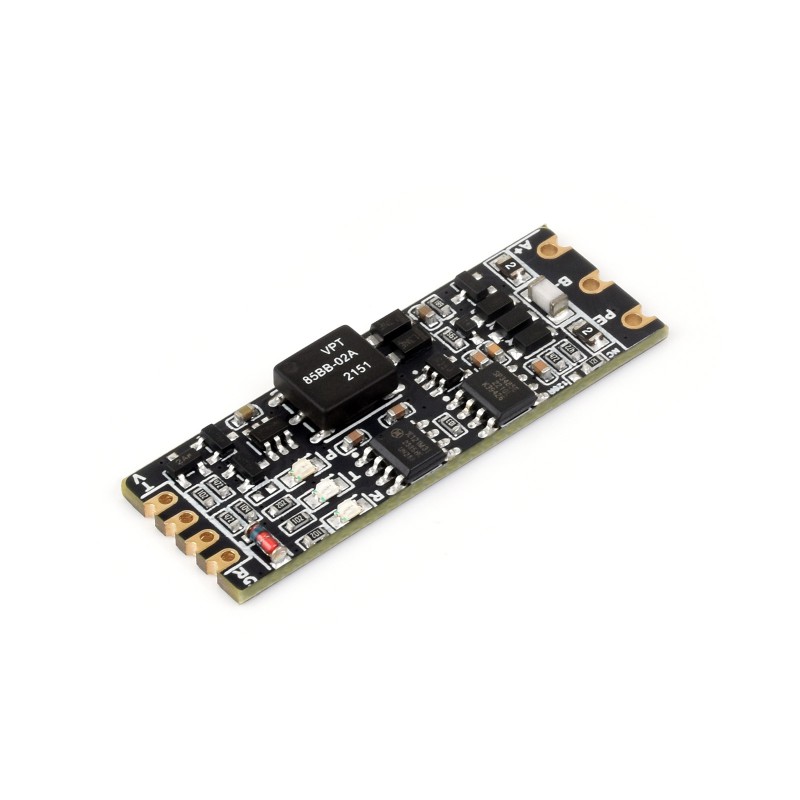

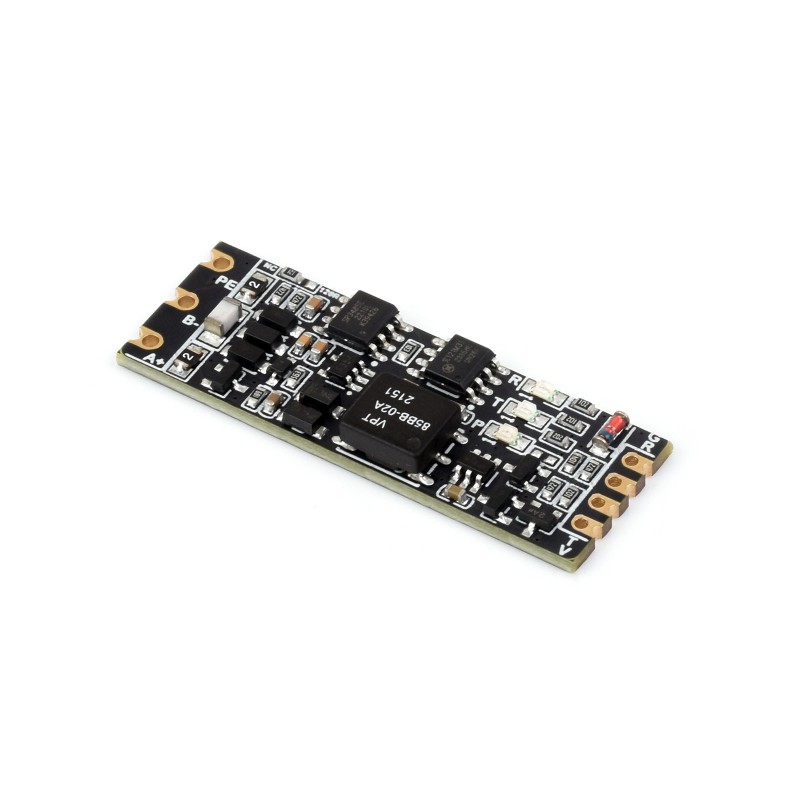

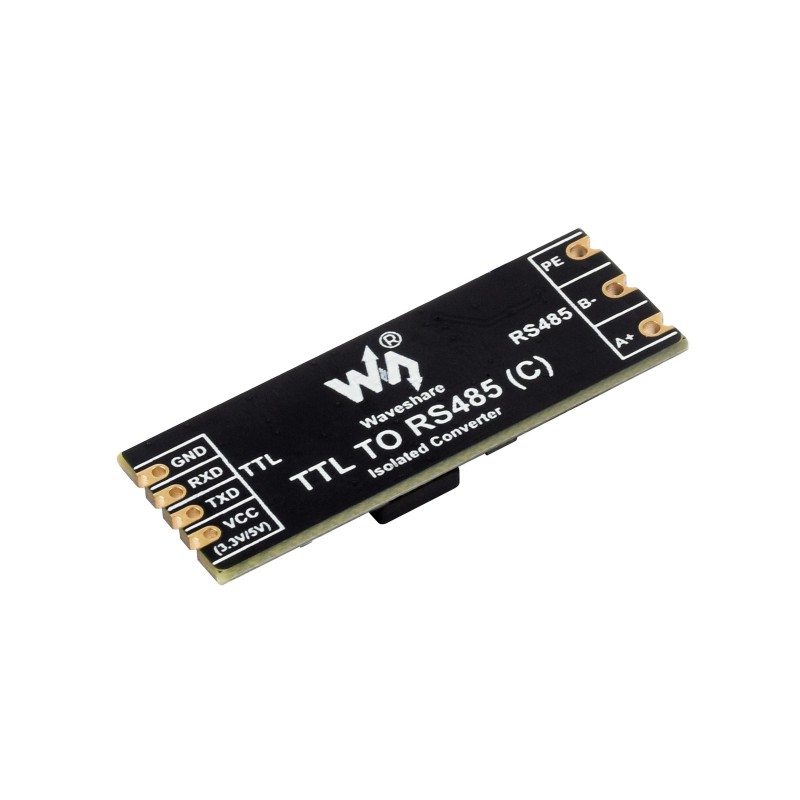

A(z) Waveshare TTL-RS485 izolált átalakító (C) egy kompakt modul, amely soros TTL jel differenciális RS485 jellé történő átalakítására szolgál. Alkalmas a kommunikációs távolság növelésére, RS485 buszra csatlakozó eszközök csatlakoztatására, illetve mikrokontrollerek és RS485 kommunikációt használó eszközök összekapcsolására.
A modul támogatja a fél-duplex kommunikációt, és kompatibilis a 3,3 V–5 V TTL szintekkel. A modul táplálása 3,3–5 V tartományban lehetséges, így használható általános mikrokontrollerekkel és fejlesztői panelekkel.
A panelen galvanikus leválasztás található mind a táplálás, mind a digitális jelek tekintetében, ami növeli a zavartűrést és segít megvédeni a csatlakoztatott eszközöket. A modul védelmi elemeket is tartalmaz, például TVS védelmet, védődiódákat és visszaállítható biztosítékot.
Az RS485 interfész nagyobb távolságú és zavarosabb környezetben történő kommunikációra alkalmas. A modul támogatja mind a pont-pont, mind a pont-többpont kapcsolást, több csomópont egyetlen RS485 buszra történő csatlakoztatásának lehetőségével.
Figyelmeztetés: A modul az UART TTL jelet RS485 jellé alakítja. Nem alkalmas hagyományos RS232 interfészhez történő közvetlen csatlakoztatásra, amely eltérő feszültségszinteket használ.
Főbb jellemzők
- TTL-RS485 átalakító – TTL soros jel átalakítása differenciális RS485 jellé
- Galvanikus leválasztás – a táplálás és a digitális jelek izolálása
- Fél-duplex kommunikáció – alkalmas általános RS485 alkalmazásokhoz
- Kompatibilitás 3,3 V / 5 V TTL logikával – különböző mikrokontrollerekkel használható
- 3,3–5 V táplálás – egyszerű táplálás fejlesztői panelről
- Védelmi áramkörök – TVS védelem, ESD védelem, túlfeszültség- és túláramvédelem
- 120 Ω-os lezáró ellenállás – forrasztással aktiválható
- Kompakt kivitel – méretek: 42,8 × 15,2 × 4,75 mm
- Castellated holes – alkalmas saját panelekbe és eszközökbe történő integrálásra is
Műszaki specifikációk
| Bemenet / TTL interfész | UART TTL |
| Kimenet / RS485 interfész | RS485 A+ / B- / PE |
| Kompatibilis TTL szint | 3,3 V – 5 V |
| Tápfeszültség | 3,3–5 V DC |
| Kommunikációs mód | Fél-duplex |
| TTL átviteli távolság | kevesebb mint 10 m |
| RS485 átviteli távolság | megfelelő körülmények között körülbelül 1,2 km-ig |
| RS485 topológia | Pont-pont / pont-többpont |
| RS485 csomópontok száma | akár 32 csomópont, 16 vagy több csomópont esetén átjátszó használata ajánlott |
| Lezáró ellenállás | 120 Ω, forrasztással aktiválható |
| RS485 védelem | 200 W TVS védelem, túlfeszültség-védelem, 6 kV ESD védelem |
| Szigetelés | A táplálás és a digitális jelek izolálása |

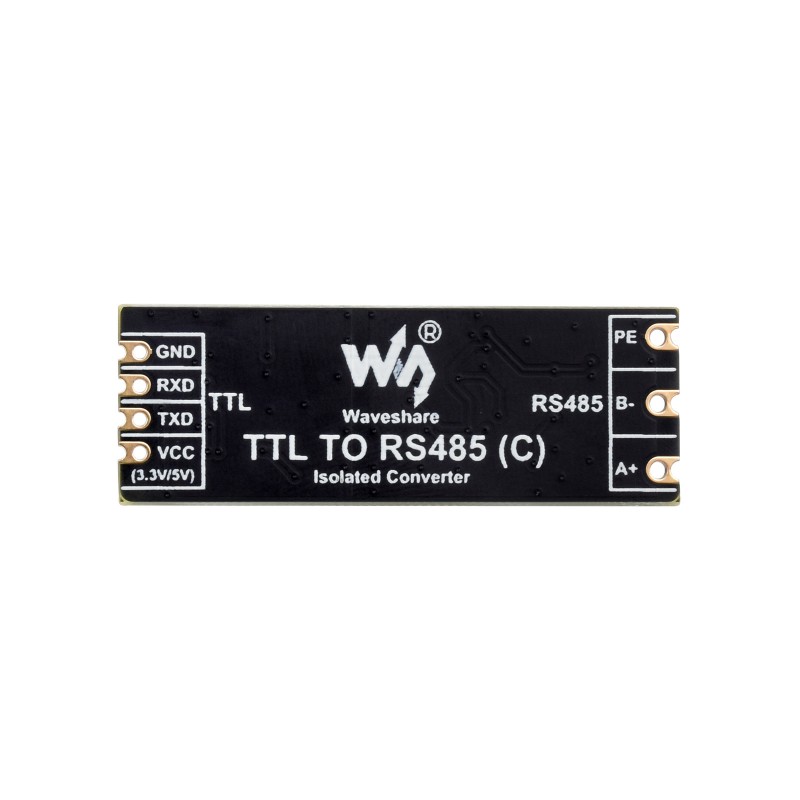

Pinek és jelzőfények leírása
| VCC | Tápfeszültség bemenet 3,3–5 V |
| GND | Föld / TTL jelföld |
| TXD | TTL adatküldő adatpin |
| RXD | TTL adatfogadó adatpin |
| A+ | RS485 pozitív differenciális vonal |
| B- | RS485 negatív differenciális vonal |
| PE | RS485 jelföld / védőcsatlakozás a bekötéstől függően |
| PWR | Táplálás jelzőfény, a táplálás csatlakoztatásakor világít |
| T / TXD | A TTL portról történő adatküldés jelzőfénye |
| R / RXD | A TTL porton történő adatfogadás jelzőfénye |

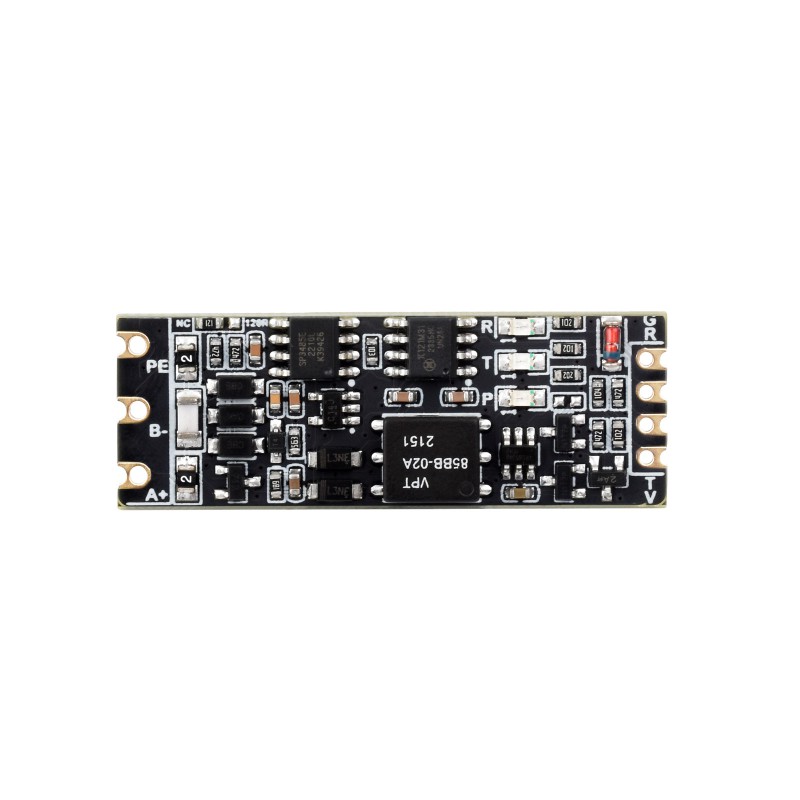

A modulon kivezetésre kerültek az RS485 interfész A, B és PE csatlakozói, a G, R, T és V pinekkel rendelkező TTL interfész, a táplálás és kommunikáció jelzőfényei, valamint a 120 Ω-os lezáró ellenállás aktiválásának helye.
Felhasználás
- UART TTL jel átalakítása RS485 jellé
- mikrokontroller kommunikációja RS485 buszon lévő eszközökkel
- a kommunikációs távolság növelése
- ipari és automatizálási alkalmazások
- Modbus RTU projektek
- több csomópont összekapcsolása RS485 buszon
- projektek Arduino, ESP32, STM32, Raspberry Pi Pico és más MCU-kkal
A bekötéssel, dokumentációval és használattal kapcsolatos további információk a gyártó oldalán találhatók: Waveshare TTL TO RS485 (C) Wiki
