Leírás

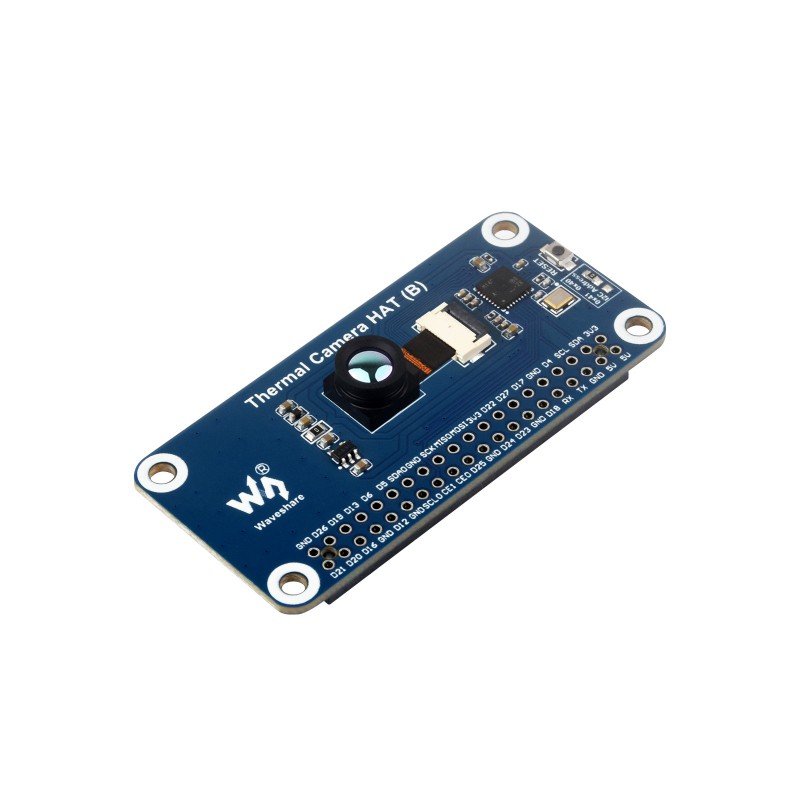

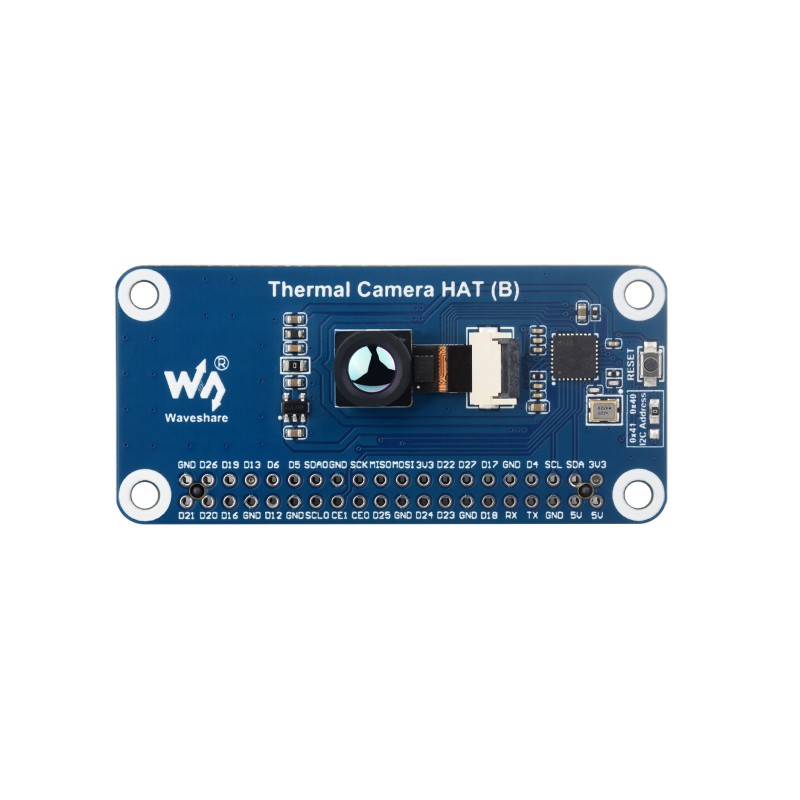

A Waveshare Thermal-45 Camera HAT (B) egy long-wave IR termokamera HAT modul formájában a Raspberry Pi-hez. Lehetővé teszi az objektumok hőmérséklet-eloszlásának érintkezésmentes érzékelését a látómezőben és a hőképi kép generálását. Alkalmas hőmérséklet-monitorozásra, hőváltozás-detektálásra, okos otthon projektekre, biztonsági alkalmazásokra, ipari mérésekre vagy intelligens vezérlésre.
A modul a hibrid microbolometer + thermopile pixel technológiát és 80 × 62 pixeles IR szenzortömböt használ. Ennek köszönhetően képes az objektumok infravörös sugárzását érzékelni, a felületi hőmérsékletet kiszámítani és hőképi képet létrehozni. A shutterless kialakítás lehetővé teszi a folyamatos működést és a zökkenőmentes hőkép videó streamet.
Fő jellemzők
- Long-wave IR termokamera – az objektumok hőmérséklet-eloszlásának érintkezésmentes érzékelése
- 80 × 62 pixeles IR szenzortömb – hőképi kép létrehozása a mért adatokból
- Hibrid microbolometer + thermopile technológia – infravörös sugárzás érzékelése a látómezőben
- Shutterless kialakítás – folyamatos működés és hőkép videó stream kimenete
- Frissítési frekvencia akár 25 FPS – zökkenőmentesebb hőképi kimenet
- 45° horizontális látómező – Thermal-45 verzió a szűkebb megfigyelési terület rögzítéséhez
- Célhőmérséklet-tartomány -40 től 400 °C-ig – alkalmas különféle mérési és monitorozási alkalmazásokhoz

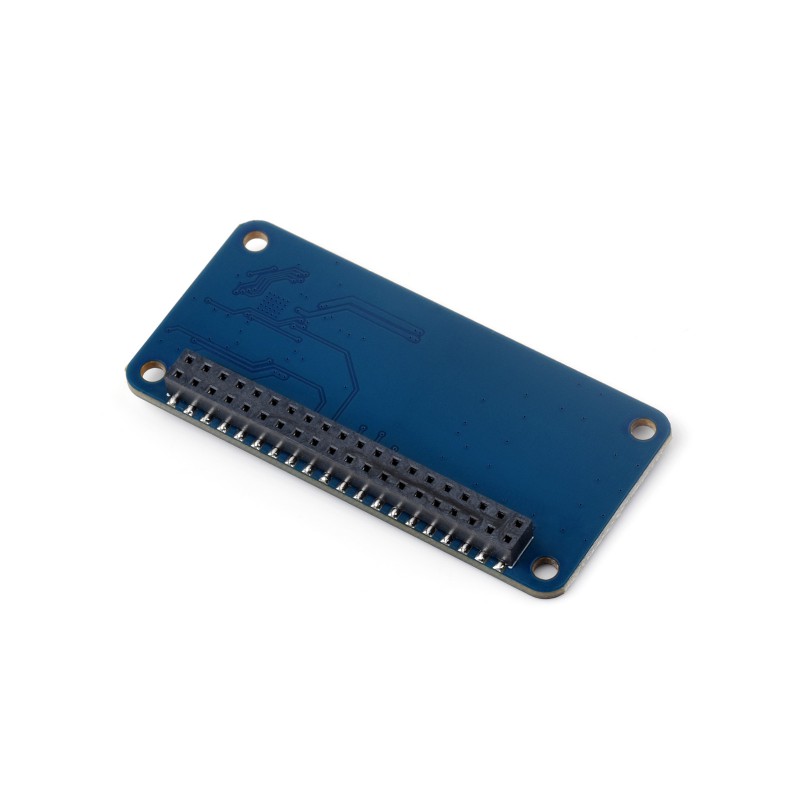

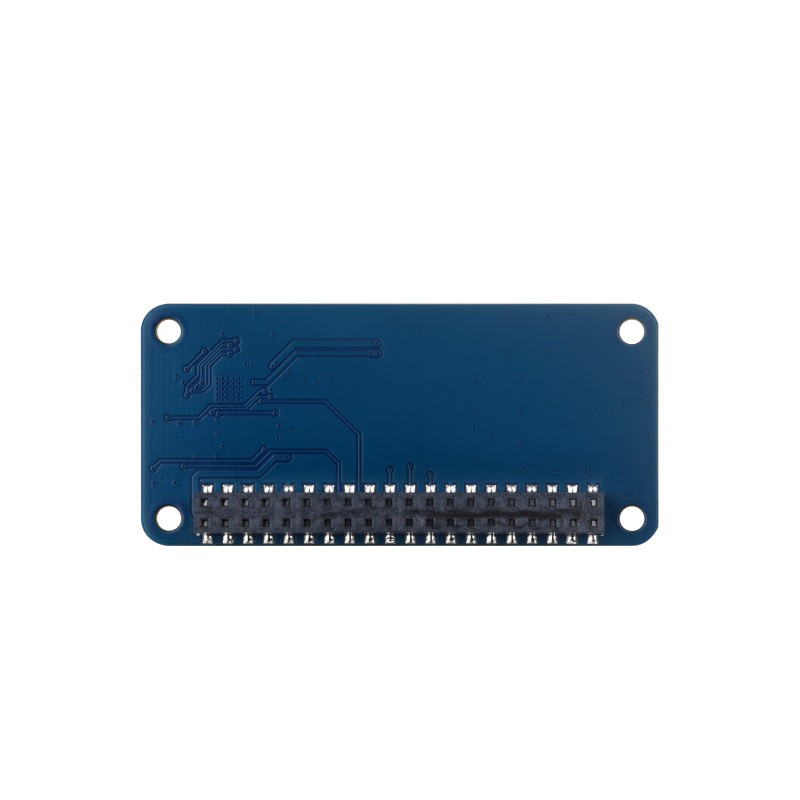

- 40-pin GPIO fejléc – egyszerű csatlakozás a Raspberry Pi-hez
Technikai jellemzők
| Kompatibilitás | Raspberry Pi kártyák 40-pin GPIO fejléccel |
| IR felbontás | 80 × 62 pixel |
| Szenzor technológia | Hibrid microbolometer + thermopile pixel technológia |
| Hullámhossz-tartomány | 8 – 14 μm |
| Látómező | 56° átlós / 45° horizontális / 34° függőleges |
| Frissítési frekvencia | akár 25 FPS |
| Célhőmérséklet-tartomány | -40 től 400 °C-ig |
| Mérési pontosság | ±1,5 °C 10 – 70 °C közötti környezeti hőmérsékleten |
| NETD | 125 mK |
| Tápellátás | 5 V |
| Üzemi áram | 20 mA 5 V-nál |
| GPIO csatlakozó | Standard Raspberry Pi 40-pin GPIO fejléc |
Alkalmazások
- érintkezésmentes hőmérséklet-monitorozás
- hőképi megjelenítés és hőmérsékleti különbségek elemzése
- IR hőmérők és hőkamera eszközök
- okos otthon és intelligens épületek
- intelligens világítás és automatizálás
- ipari hőmérséklet-monitorozás
- biztonsági és detekciós alkalmazások
- mozgás- vagy jelenlét-detektálás hőképek alapján
További információk a bekötésről, dokumentációról és használatról a gyártó weboldalán találhatók: Waveshare Thermal Camera HAT (B) Wiki
