Leírás

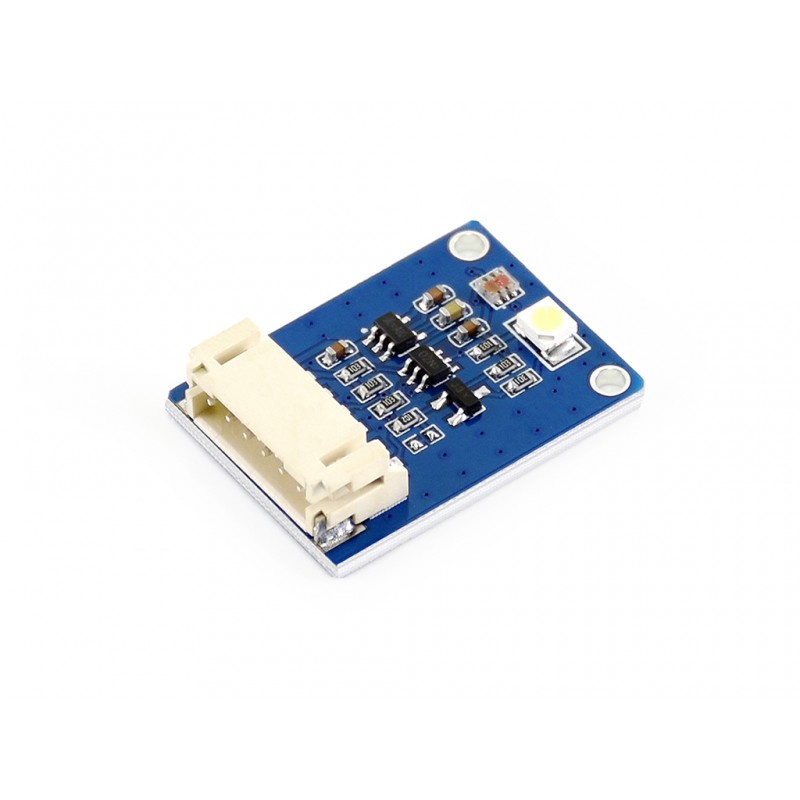

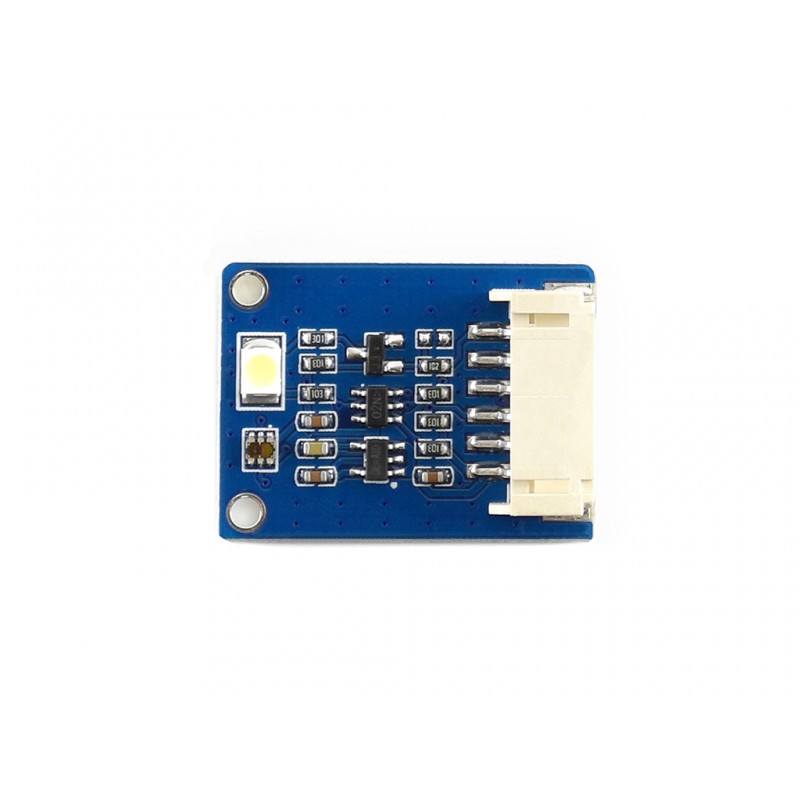

Waveshare TCS34725 szín szenzor egy modul, amely a színek és a fényintenzitás érzékelésére szolgál. A TCS34725FN szenzort használja, amely digitális adatokat szolgáltat a vörös, zöld, kék és tiszta fény komponenseiről az I2C interfészen keresztül.
A modul alkalmas szín felismerésre, objektumok szín szerinti válogatására, a környezeti megvilágítás mérésére, valamint egyszerű fény- és automatizálási projektekhez. Az integrált IR szűrővel csökkenti az infravörös komponens hatását a mérésre.
A modulon egy olyan LED dióda is található, amelynek fényereje PWM segítségével szabályozható. A modul logikai szintű átalakítót tartalmaz, amely kompatibilissé teszi 3,3 V és 5 V rendszerekkel egyaránt.
Főbb jellemzők
- TCS34725FN szenzor – szín- és fényintenzitás érzékelés
- I2C interfész – egyszerű csatlakoztatás SDA és SCL vonalakon keresztül
- RGBC kimenet – vörös, zöld, kék és tiszta fény komponens
- 16-bites felbontás csatornánként – pontosabb színmérés
- Integrált IR szűrő – az infravörös komponens hatásának csökkentése
- Megvilágító LED dióda – a mért objektum kiegészítő megvilágítása
- Interrupt kimenet – fényintenzitás küszöbértékeinek beállítási lehetősége
- 3,3 V / 5 V logika kompatibilitás – alkalmas különféle fejlesztői kártyákhoz
Technikai specifikáció
| Termék típusa | Szín szenzor / fényintenzitás szenzor |
| Szenzor | TCS34725FN |
| Kommunikációs interfész | I2C |
| Tápellátási / logikai feszültség | 3,3 V / 5 V |
| Mért komponensek | RGBC – vörös, zöld, kék, tiszta |
| Felbontás | 4-csatornás RGBC, 16-bit csatornánként |
| I2C cím | 0x29 |
| Ajánlott mérési távolság | 2 mm |

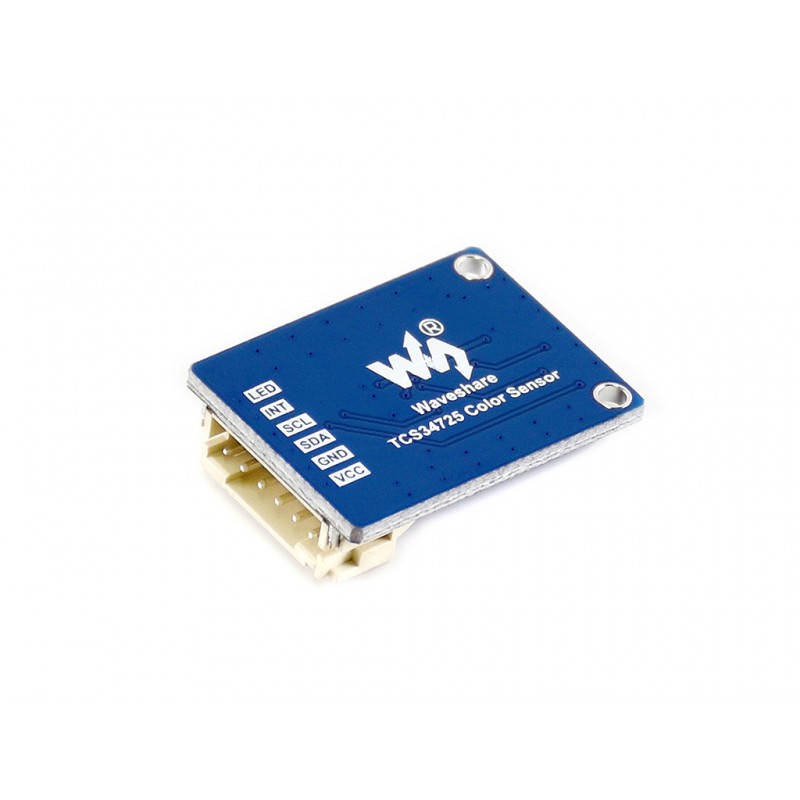

Lábkiosztás leírása
| VCC | Tápellátás 3,3 V / 5 V |
| GND | Föld |
| SDA | I2C adatvonal |
| SCL | I2C órajel vonal |
| INT | Interrupt kimenet, nyitott gyűjtő |
| LED | Megvilágító LED dióda vezérlése |
Csomag tartalma

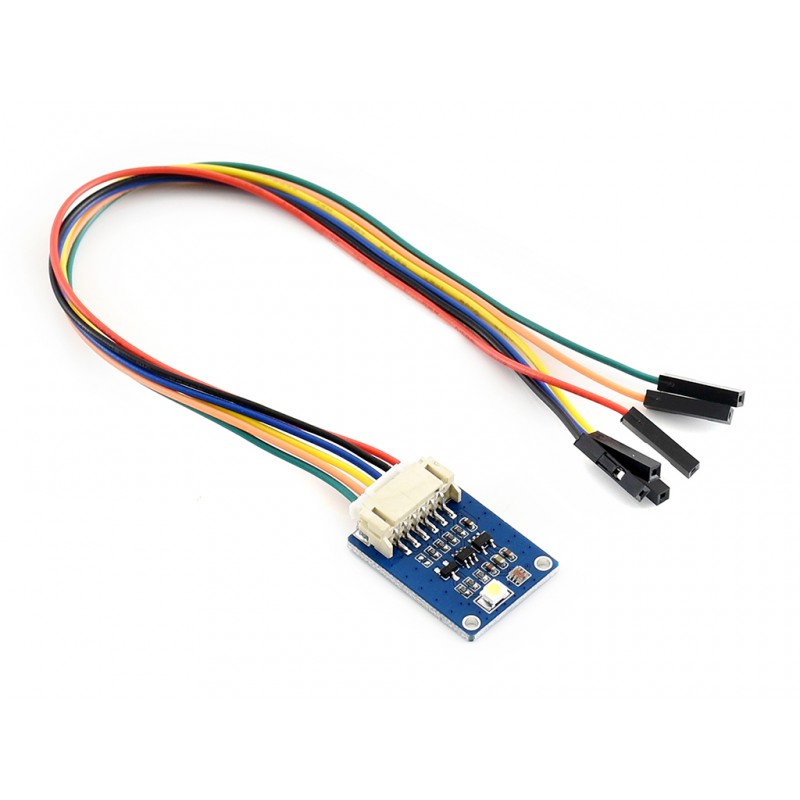

- 1× Waveshare TCS34725 Color Sensor
- 1× PH2.0 6-tüskés kábel
Alkalmazása
- szín felismerése és mérése
- objektumok szín szerinti válogatása
- a környezeti megvilágítás mérése
- fénykörülmények kalibrálása
- projektek Arduino, Raspberry Pi vagy STM32 platformokkal
- automatizálási és robotikai alkalmazások
- elektronikai prototípusok készítése
A csatlakozásról, dokumentációról és mintakódokról további információ a gyártó oldalán található: Waveshare TCS34725 Color Sensor Wiki
