Leírás

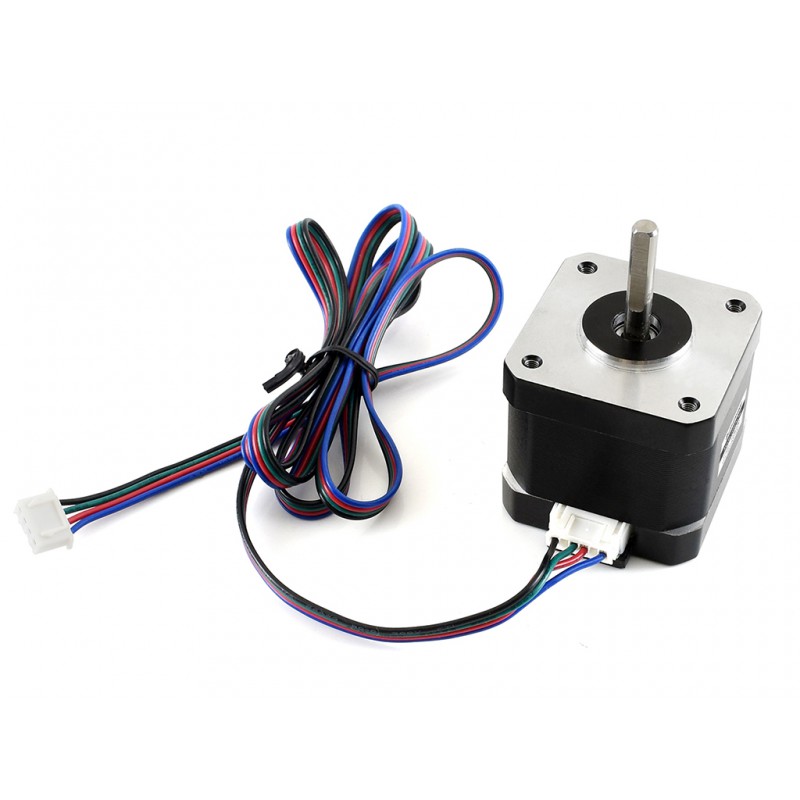

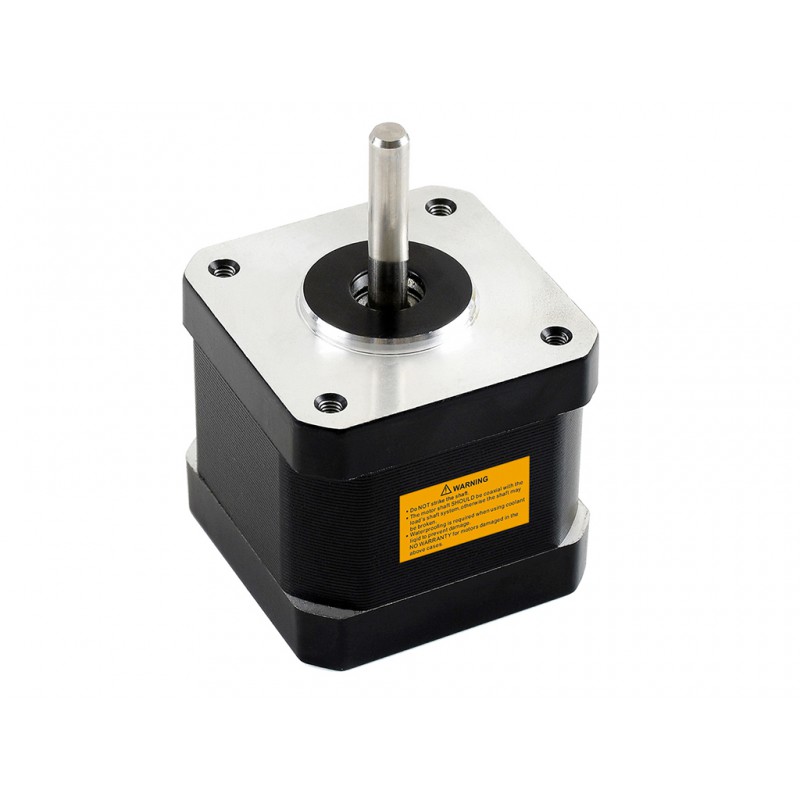

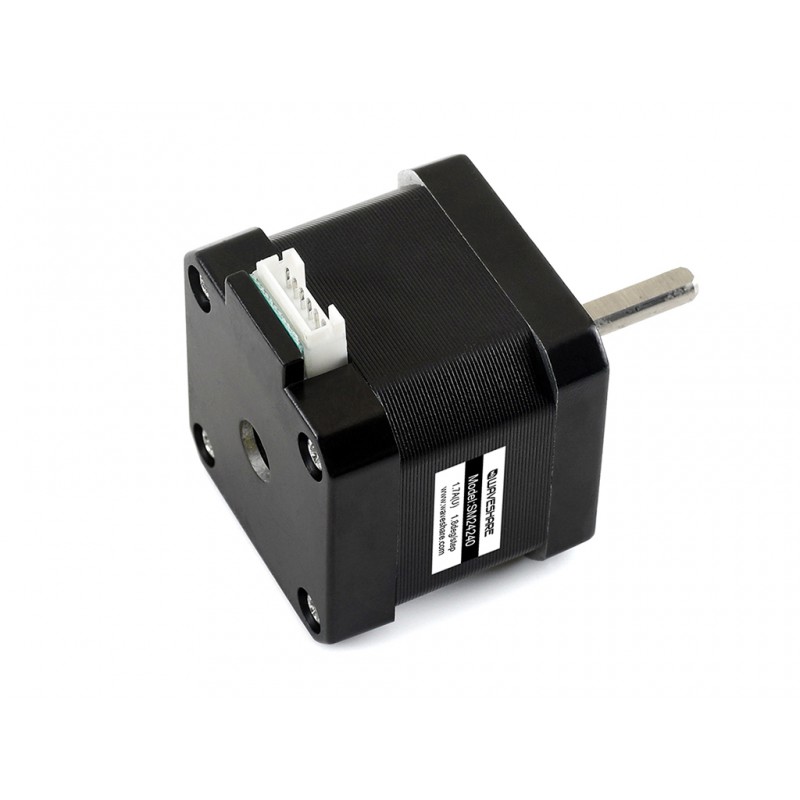

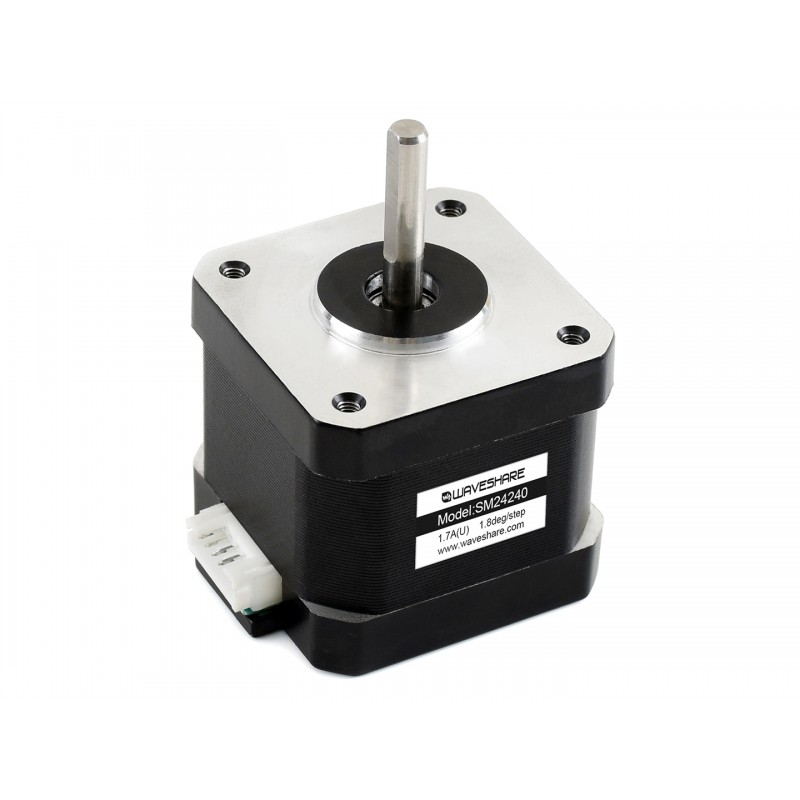

Waveshare SM24240 egy kétfázisú léptetőmotor, amely pontosítópozicionálásra, mozgásmechanizmusokra, CNC-alkalmazásokra, robotikára, 3D nyomtatókra és különféle automatizálási projektekre alkalmas.
A motor lépésszöge 1,8°, amely egy fordulatonként 200 lépésnek felel meg. A 0,45 N·m tartónyomatéknak köszönhetően alkalmas kisebb és közepesen igénybevett mechanikai alkalmazásokra, ahol precíz mozgásvezérlésre van szükség.
A motor vezérléséhez megfelelő léptetőmotor-vezérlő szükséges. A gyártó kompatibilis vezérlőként például az SMD258C vagy a Stepper Motor HAT modellt ajánlja.
Fő jellemzők
- Kétfázisú léptetőmotor – pontosítómozgásvezérlésre alkalmas
- 1,8°-os lépésszög – 200 lépés egy fordulatonként
- 0,45 N·m tartónyomaték – kisebb mechanikai és automatizálási alkalmazásokra alkalmas
- 1,7 A/fázis névleges áramerősség – megfelelő léptetőmotor-vezérlőt igényel
- Kompakt kialakítás – motortest hossza 40 mm
Műszaki adatok
| Termék típusa | Kétfázisú léptetőmotor |
| Modell | SM24240 |
| Lépésszög | 1,8° |
| Névleges áramerősség | 1,7 A/fázis |
| Fázisrezisztencia | 2,4 Ω |
| Fázisinduktivitás | 3,7 mH |
| Tartónyomaték | 0,45 N·m |
| Rotor tehetetlenségi nyomatéka | 54 g·cm² |
| Kompatibilis vezérlő | SMD258C / Stepper Motor HAT |
Felhasználás
- CNC-gépek és mozgástengelyek
- robotikai projektek
- 3D nyomtatók és mechanikai elmozdulások
- automatizálási berendezések
- pozicionálás és pontosítómozgásvezérlés
- elektronika és mechanika prototípusalkotása
