Leírás
A Waveshare RS485-HUB-4P egy ipari leválasztott RS485 hub, amely 1 fő RS485 portot bővít 4 különálló RS485 alporttá. RS485 hálózatok bővítésére, ismétlésére és leválasztására szolgál olyan alkalmazásokban, ahol több RS485 eszköz csatlakoztatására vagy a busz megbízhatóbb leágaztatására van szükség.
A hub átlátszó, fél-duplex átvitelt támogat kétvezetékes RS485 A/B interfészen keresztül. Az átviteli sebesség automatikusan igazodik 300 – 460800 bps tartományban. Minden RS485 port akár 32 csomópont csatlakoztatását támogatja, a kommunikációs távolság pedig 9600 bps sebességnél akár 1200 m is lehet.
A modul adatgyűjtésre, IoT átjárókhoz, műszerfelügyelethez, biztonsági és ipari alkalmazásokhoz alkalmas. Az optoelektronikus leválasztásnak, az elektrosztatikus kisülés, a túlfeszültség és az impulzuscsúcsok elleni védelemnek köszönhetően igényesebb műszaki rendszerekben is használható.
Főbb jellemzők
- ipari leválasztott RS485 hub
- 1 fő RS485 port bővítése 4 RS485 alporttá
- átlátszó fél-duplex átvitel RS485 A/B interfészen keresztül
- automatikusan igazodó átviteli sebesség 300 – 460800 bps
- minden RS485 port akár 32 csomópontot támogat
- kommunikációs távolság akár 1200 m 9600 bps sebességnél
- RS485 hálózat ismétlése, bővítése és leválasztása
- alkalmas RS485 hálózat leágaztatására
- optoelektronikus leválasztás a fő és a bővített oldal között
- védelem ESD, túlfeszültség és impulzuscsúcsok ellen
- tápellátás 7 – 36 V DC csavaros csatlakozón keresztül

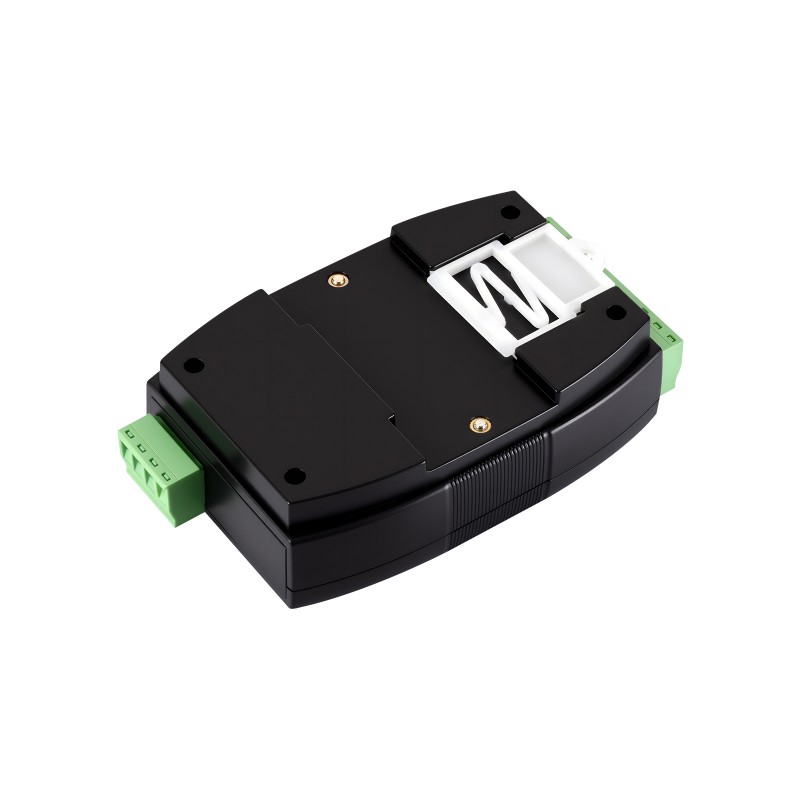

- ház 35 mm-es DIN-sínre szerelési lehetőséggel
Műszaki specifikációk
| Interfész | RS485 |
| Fizikai csatlakozás | RS485 csavaros csatlakozók |
| Fő port | 1× RS485 |
| Bővített portok | 4× RS485 |
| Átviteli mód | RS485 kétvezetékes A/B, fél-duplex, átlátszó átvitel |
| Átviteli sebesség | 300 – 460800 bps, automatikus igazodás |
| Támogatott csomópontok | Akár 32 csomópont minden RS485 porton |
| Kommunikációs távolság | Akár 1200 m 9600 bps sebességnél, nagyobb sebességnél a távolság csökken |
| Tápellátás | 7 – 36 V DC |
| Átviteli közeg | Párhuzamos kábel vagy sodrott érpár |
| Üzemi hőmérséklet | -45 °C és +85 °C között |
| Környezeti páratartalom | < 95 % RH |
| Szerelés | 35 mm-es DIN-sín |
| Csomag tartalma | RS485-HUB-4P, tápcsatlakozó, csavarhúzó |
Csatlakoztatási áttekintés
A leválasztott fő RS485 port egy feljebb lévő RS485 eszközhöz csatlakozik, például átalakítóhoz, vezérlőegységhez vagy RS485 interfésszel rendelkező számítógéphez. A négy bővített leválasztott RS485 por alárendelt RS485 eszközökhöz csatlakoztatható, például szenzorokhoz, mérőmodulokhoz vagy más adatgyűjtő eszközökhöz.
A hagyományos RS485 busz általában láncba fűzve csatlakozik. Ha azonban leágazást vagy csillagtopológiát kell kialakítani, ez a hub segít elválasztani az egyes ágakat és csökkenteni a csatlakoztatott RS485 eszközök közötti kölcsönös zavarást.
Lehetséges felhasználás
- RS485 hálózat bővítése több ágra
- adatgyűjtés szenzorokból és mérőmodulokból
- IoT átjárók és felügyeleti rendszerek
- ipari automatizálás és vezérlés
- biztonsági és felügyeleti rendszerek
- több RS485 eszköz összekötése nagyobb távolságban
- az RS485 hálózat egyes részeinek leválasztása
Használati megjegyzés
A kommunikációs távolság a használt kábeltől, az átviteli sebességtől és a csatlakoztatás minőségétől függ. Nagyobb átviteli sebességnél a maximális távolság csökken. Hosszabb vezetékek esetén megfelelő sodrott érpár használatát és az RS485 busz helyes lezárását javasoljuk.
Dokumentáció
A dokumentációt és további információkat a gyártó oldalán találja: Waveshare RS485-HUB-4P Wiki
