Leírás

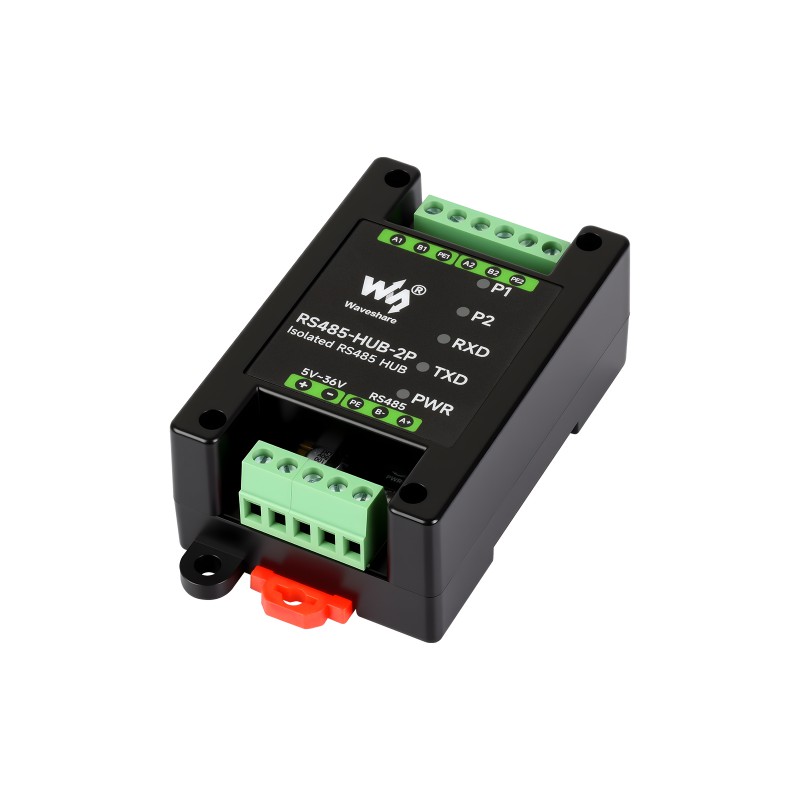

A Waveshare RS485-HUB-2P egy ipari leválasztott RS485 hub, amely 1 fő RS485 portot bővít 2 független RS485 alportra. RS485 hálózat bővítésére, ismétlésére és leválasztására szolgál olyan alkalmazásokban, ahol több RS485 eszköz csatlakoztatására vagy megbízhatóbb buszelágaztatásra van szükség.
A hub átlátszó fél-duplex átvitelt támogat kétvezetékes RS485 A/B interfészen keresztül. Az átviteli sebesség automatikusan igazodik 300 – 460800 bps tartományban. Minden RS485 port akár 32 csomópont csatlakoztatását támogatja, és a kommunikációs távolság 9600 bps sebességnél akár 1200 m is lehet.
A modul adatgyűjtéshez, IoT átjárókhoz, műszerfelügyelethez, biztonsági és ipari alkalmazásokhoz alkalmas. Az optoelektronikus leválasztásnak, valamint az elektrosztatikus kisülés, túlfeszültség és impulzuscsúcsok elleni védelemnek köszönhetően műszaki rendszerekben is használható.
Főbb jellemzők
- ipari leválasztott RS485 hub
- 1 fő RS485 port bővítése 2 RS485 alportra
- átlátszó fél-duplex átvitel RS485 A/B interfészen keresztül
- automatikusan igazodó átviteli sebesség 300 – 460800 bps
- minden RS485 port akár 32 csomópontot támogat
- kommunikációs távolság akár 1200 m 9600 bps sebességnél
- RS485 hálózat ismétlése, bővítése és leválasztása
- alkalmas RS485 hálózat elágaztatására
- optoelektronikus leválasztás a fő és a bővített oldal között
- ESD, túlfeszültség és impulzuscsúcsok elleni védelem
- 5 – 36 V DC tápfeszültség csavaros sorkapcson keresztül
- ház 35 mm-es DIN-sínre szerelhető kivitelben
Műszaki specifikációk
| Interfész | RS485 |
| Fizikai csatlakozás | RS485 csavaros sorkapcsok |
| Fő port | 1× RS485 |
| Bővített portok | 2× RS485 |
| Átviteli mód | RS485 kétvezetékes A/B, fél-duplex, átlátszó átvitel |
| Átviteli sebesség | 300 – 460800 bps, automatikus igazodás |
| Támogatott csomópontok | Akár 32 csomópont minden RS485 porton |
| Kommunikációs távolság | Akár 1200 m 9600 bps sebességnél, nagyobb sebességnél a távolság csökken |
| Tápfeszültség | 5 – 36 V DC |
| Átviteli közeg | Párhuzamos kábel vagy sodrott érpár |
| Üzemi hőmérséklet | -45 °C és +85 °C között |
| Környezeti páratartalom | < 95 % RH |
| Szerelés | 35 mm-es DIN-sín |
| Csomag tartalma | RS485-HUB-2P, csavarhúzó |
Bekötési áttekintés
A leválasztott fő RS485 port egy felügyeleti RS485 eszközhöz csatlakozik, például átalakítóhoz, vezérlőegységhez vagy RS485 interfésszel rendelkező számítógéphez. A két bővített leválasztott RS485 port alárendelt RS485 eszközökhöz csatlakoztatható, például szenzorokhoz, mérőmodulokhoz vagy más adatgyűjtő eszközökhöz.
A szabványos RS485 busz alapértelmezés szerint lánc topológiában van bekötve. Ha azonban elágaztatásra vagy egyszerű csillag topológiára van szükség, ez a hub segít az egyes ágak szétválasztásában és a csatlakoztatott RS485 eszközök közötti kölcsönös zavarás csökkentésében.
Lehetséges felhasználás
- RS485 hálózat bővítése két ágra
- adatgyűjtés szenzorokból és mérőmodulokból
- IoT átjárók és felügyeleti rendszerek
- ipari automatizálás és vezérlés
- biztonsági és felügyeleti rendszerek
- több RS485 eszköz összekapcsolása nagyobb távolságban
- RS485 hálózat egyes részeinek leválasztása
Használati megjegyzés
A kommunikációs távolság a használt kábeltől, az átviteli sebességtől és a bekötés minőségétől függ. Nagyobb átviteli sebességnél a maximális távolság csökken. Hosszabb vezetékek esetén megfelelő sodrott érpár használatát és az RS485 busz helyes lezárását javasoljuk.
Dokumentáció
A dokumentációt és további információkat a gyártó oldalán találja: Waveshare RS485-HUB-2P Wiki
