Leírás

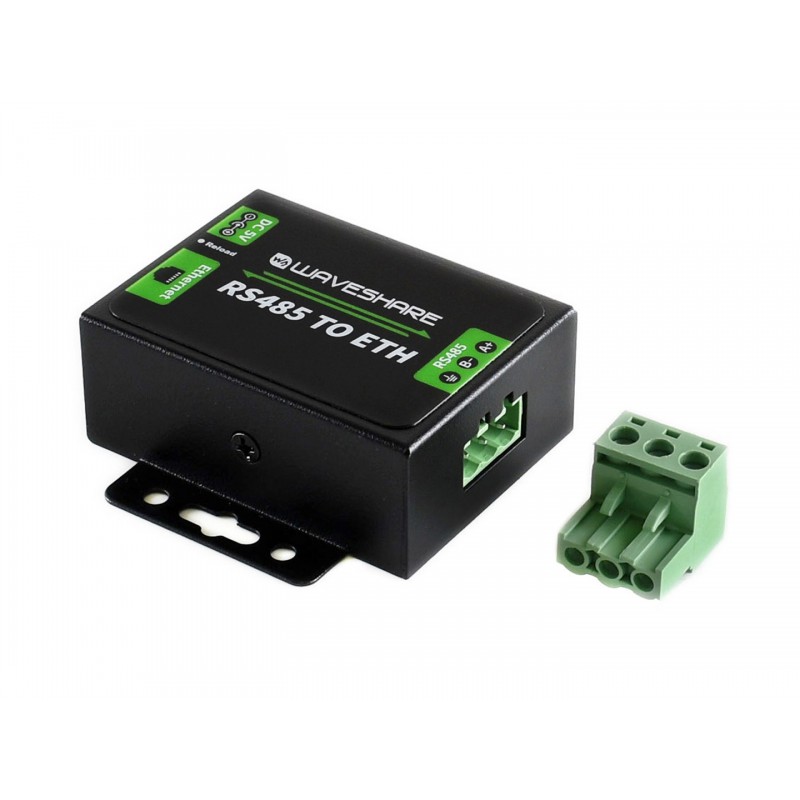

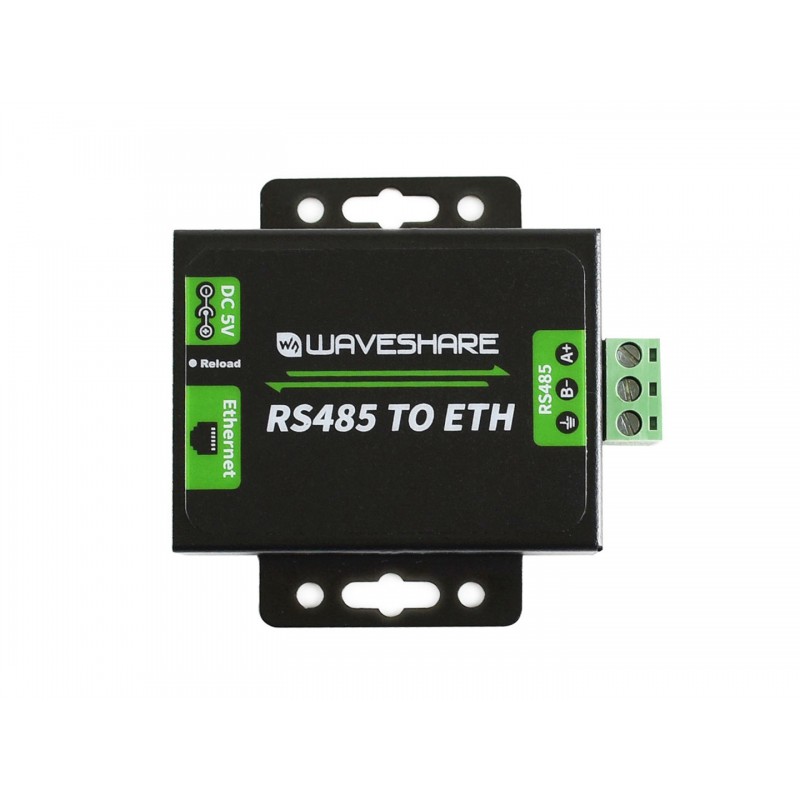

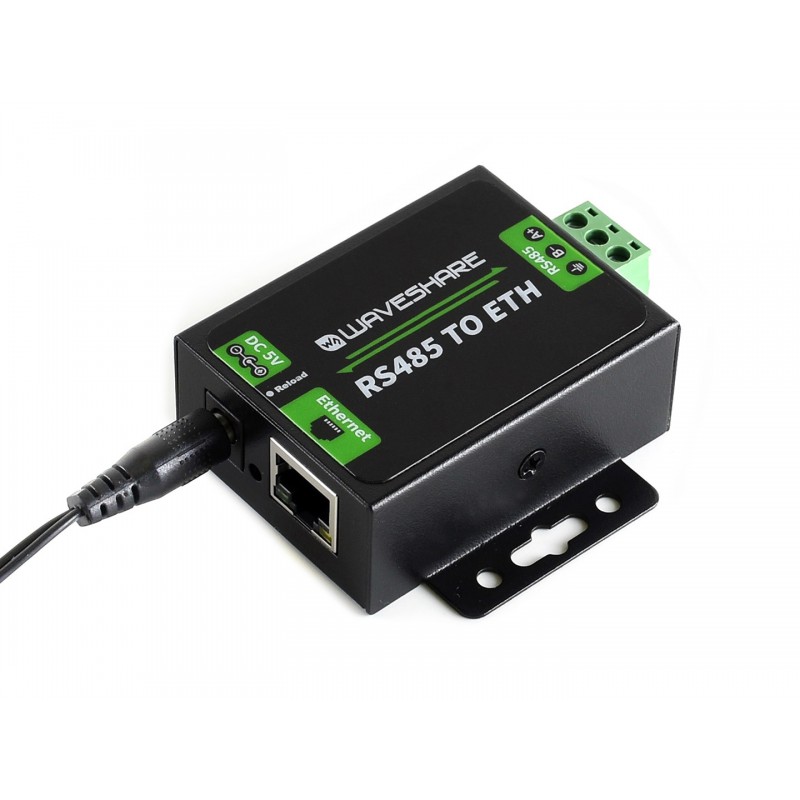

A Waveshare RS485 TO ETH egy átalakító, amely az RS485 interfésszel rendelkező eszközök és az Ethernet-hálózat közötti kétirányú kommunikációra szolgál. Lehetővé teszi soros adatok átvitelét TCP/IP-hálózaton keresztül, valamint az eszköz webes felületen történő konfigurálását.
Az átalakító több üzemmódot támogat, többek között a TCP Server, TCP Client, UDP Server, UDP Client és HTTPD Client módokat. Ipari eszközökhöz, szenzorokhoz, mérőrendszerekhez és egyéb RS485 kommunikációt használó alkalmazásokhoz alkalmas.
Főbb jellemzők
- kétirányú RS485 ↔ Ethernet átalakítás
- webes konfiguráció programozás nélkül
- TCP és UDP üzemmódok támogatása
- DHCP vagy statikus IP-cím
- automatikus újracsatlakozás KeepAlive segítségével
- egyedi heartbeat és regisztrációs csomagok támogatása
- firmware-frissítés lehetősége hálózaton keresztül
- RS485 és Ethernet interfész védelem a stabilabb működés érdekében
Műszaki adatok
| Ethernet | 10/100 Mbps, Auto-MDI/MDIX |

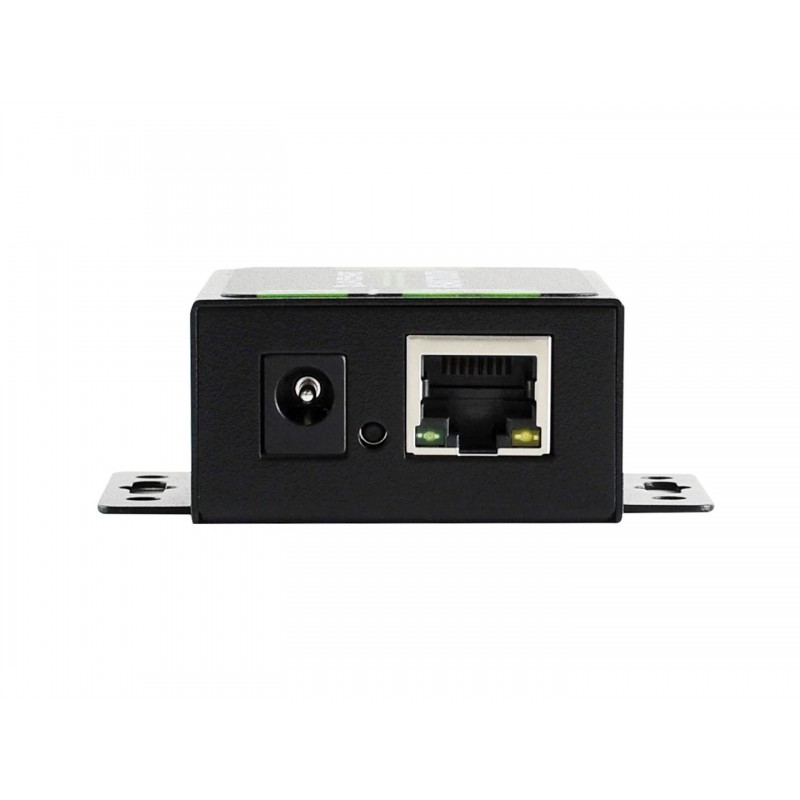

| Ethernet-csatlakozó | RJ45 |
| Hálózati protokollok | IP, TCP, UDP, ARP, ICMP, DHCP, DNS, HTTPD Client |
| Üzemmódok | TCP Server, TCP Client, UDP Server, UDP Client, HTTPD Client |

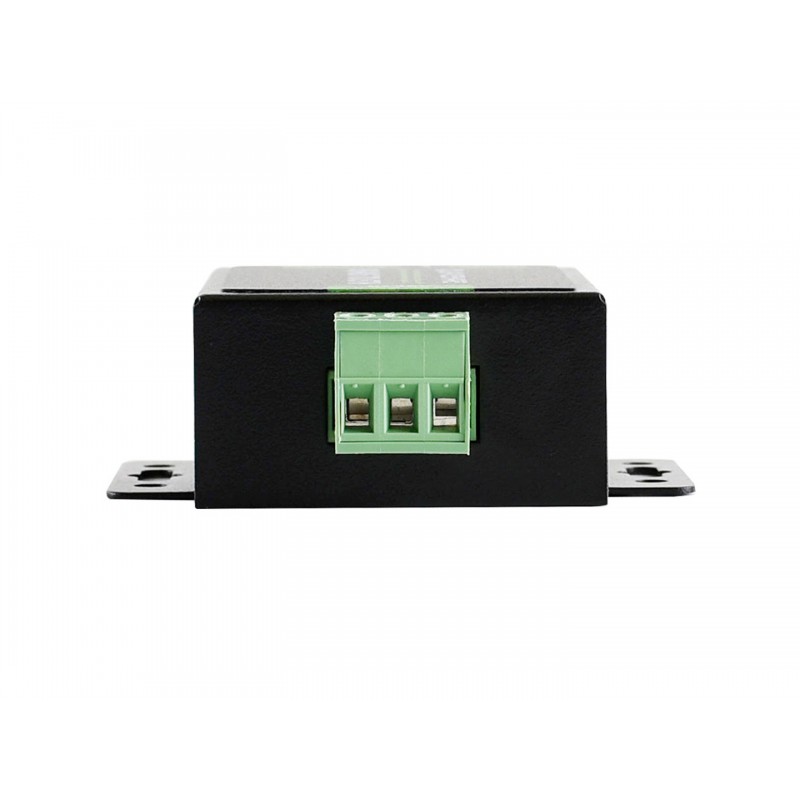

| RS485-csatlakozó | csavaros sorkapocs A+, B-, GND |
| RS485 sebesség | 600 bps – 230,4 kbps |
| Adatbitek | 5 / 6 / 7 / 8 bit |
| Stopbitek | 1 / 2 |
| Paritás | None, Odd, Even, Mark, Space |
| TX puffer | 6 KB |
| Ethernet RX puffer | 4 KB |
| Tápfeszültség | 5 – 7 V DC, ajánlott 5 V |
| Áramfelvétel | kb. 150 mA 5 V-on |
| Fogyasztás | < 1 W |
| Üzemi hőmérséklet | -25 és 75 °C között |
| Tárolási hőmérséklet | -40 és 105 °C között |
Konfiguráció
Az eszköz webes felületen, AT-parancsokkal, soros protokollal vagy hálózati konfigurációs protokollal állítható be. Támogatott az automatikus IP-cím kiosztás DHCP-n keresztül és a statikus IP-cím manuális beállítása is.
Figyelmeztetés
Ez a modell nem támogatja a Modbus TCP-t. Ha Modbus TCP, RS232 és RS485 támogatással rendelkező átalakítóra van szüksége, kínálatunkban megtalálható a Waveshare RS232 RS485 TO POE ETH (B) is, amely ráadásul PoE-t és elektromos szigetelést is támogat.
A csomag tartalma
- 1× Waveshare RS485 TO ETH átalakító

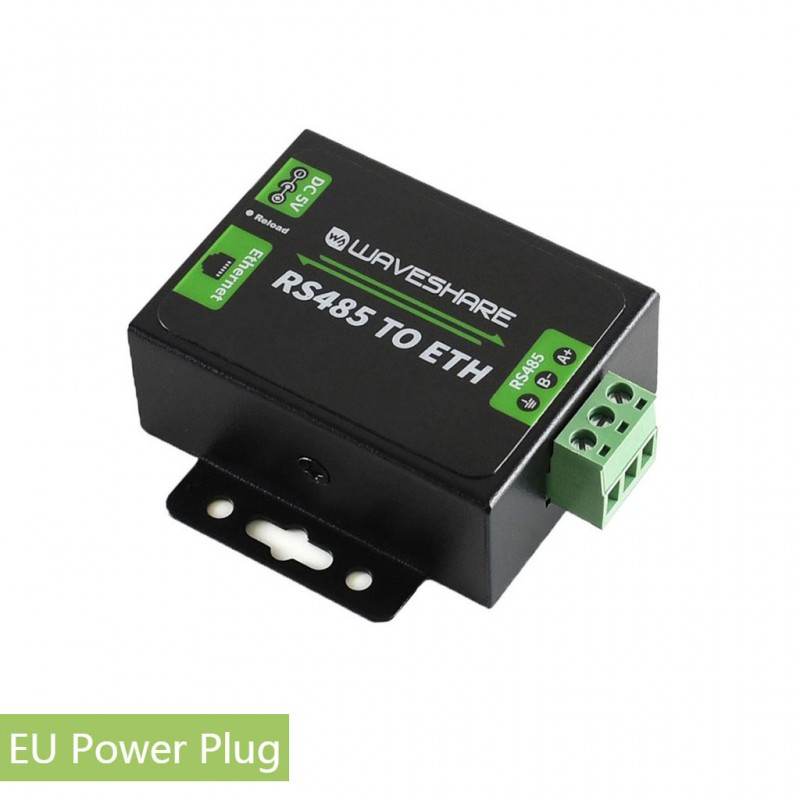

- 1× EU csatlakozóval ellátott tápegység
Dokumentáció
A bekötési útmutatók, a hálózati konfiguráció és az üzemmódok beállítása itt találhatók: Waveshare RS485 TO ETH Wiki.
