Leírás

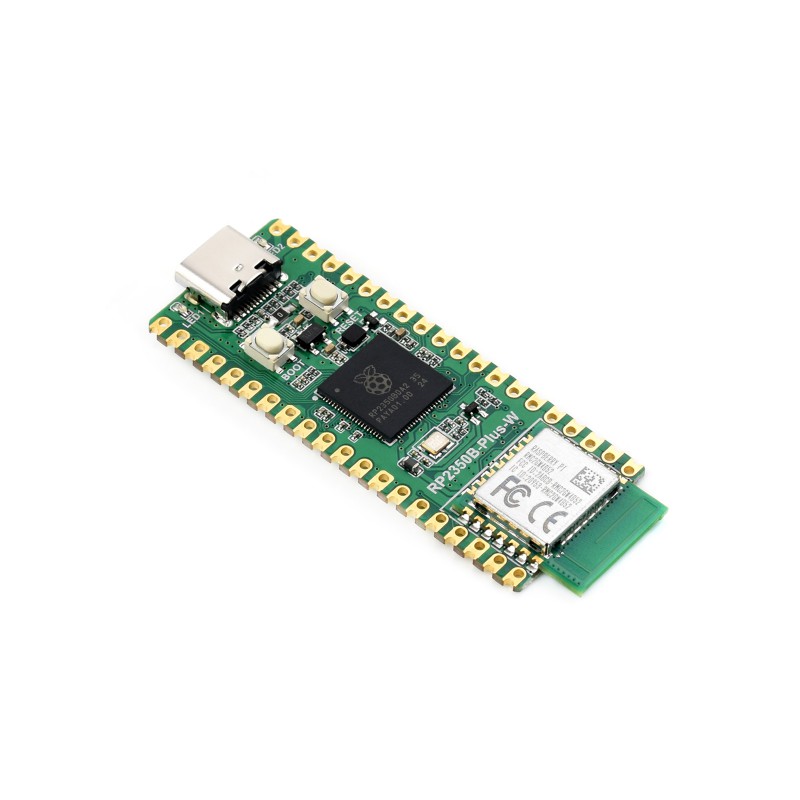

A Waveshare RP2350B-Plus-W egy Raspberry Pi RP2350B mikrokontrollerre épülő fejlesztői kártya. A kártya WiFi 4, Bluetooth 5.2, USB-C csatlakozóval, 16 MB Flash memóriával és 41 többfunkciós GPIO tüskével rendelkezik.
Az RP2350B mikrokontroller kétmagos és kétarchitektúrás felépítést használ. A fejlesztő választhat egy pár Arm Cortex-M33 magot vagy egy pár Hazard3 RISC-V magot, akár 150 MHz órajelfrekvenciával. A kártya alkalmas IoT projektekhez, vezeték nélküli kommunikációhoz, prototípuskészítéshez, méréshez, vezérléshez és saját eszközök fejlesztéséhez.
A Raspberry Pi Radio Module 2 modulnak köszönhetően támogatja a vezeték nélküli kommunikációt WiFi 4 és Bluetooth 5.2 szabványon keresztül. A kártya támogatja a C/C++, MicroPython és Arduino IDE nyelveket, és lehetővé teszi a program egyszerű feltöltését USB-C-n keresztül.
Főbb jellemzők
- fejlesztői kártya Raspberry Pi RP2350B mikrokontrollerrel
- kétmagos és kétarchitektúrás felépítés
- Arm Cortex-M33 vagy Hazard3 RISC-V magok
- akár 150 MHz órajelfrekvencia
- WiFi 4 és Bluetooth 5.2
- 520 KB SRAM és 16 MB Flash memória
- USB-C csatlakozó tápláláshoz, programozáshoz és USB kommunikációhoz
- USB 1.1 device és host mód támogatással
- 41 többfunkciós GPIO tüske
- forrasztási felületek opcionális PSRAM bővítéshez
- 2 felhasználói LED
- C/C++, MicroPython és Arduino IDE támogatás
Műszaki specifikációk
| Mikrokontroller | Raspberry Pi RP2350B |
| Architektúra | Kétmagos / kétarchitektúrás, Arm Cortex-M33 vagy Hazard3 RISC-V |
| Órajelfrekvencia | akár 150 MHz |
| SRAM | 520 KB |
| Flash memória | 16 MB NOR Flash |
| Vezeték nélküli kommunikáció | WiFi 4, Bluetooth 5.2 |
| Vezeték nélküli modul | Raspberry Pi Radio Module 2 / CYW43439 |
| USB | USB 1.1 device / host |
| USB csatlakozó | USB Type-C |
| GPIO | 41 × többfunkciós GPIO tüske |
| Interfészek | 1 × HSTX, 2 × SPI, 2 × I2C, 2 × UART |
| ADC | 6 × 12 bites ADC |
| PWM | 22 × vezérelhető PWM csatorna |
| PIO | 12 × PIO állapotgép |
| Feszültségszabályozó | ME6217C33M5G, 3,3 V LDO, max. 800 mA |
| LED-ek | LED1, LED2 |
| Gombok | BOOT, RESET |
| PSRAM bővítés | Forrasztási felületek opcionális PSRAM chiphez |
| Támogatott környezetek | C/C++, MicroPython, Arduino IDE |

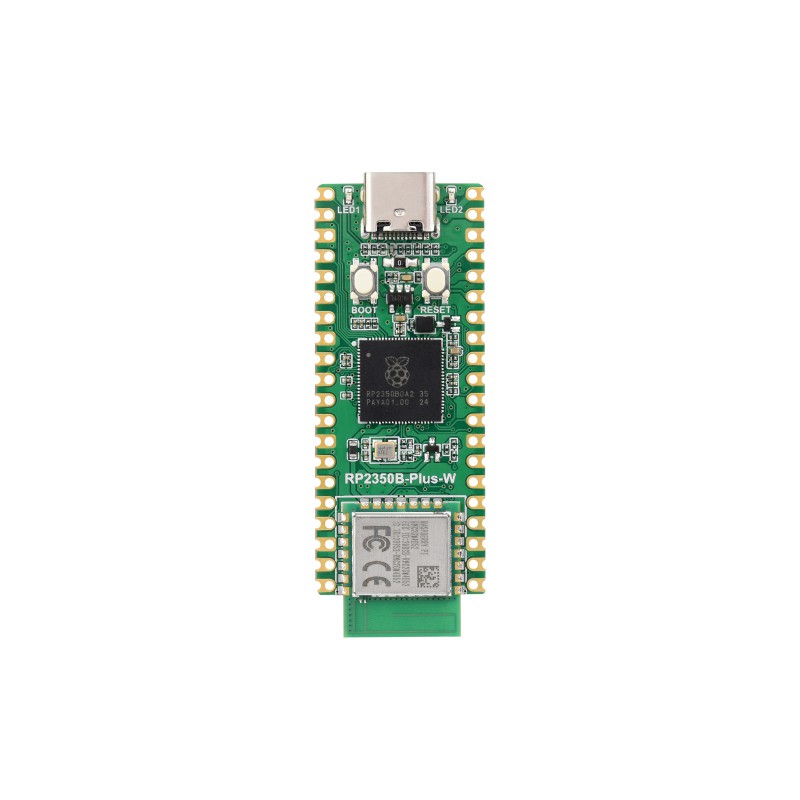

A kártya fő részeinek leírása
| Szám | Kártyarész | Leírás |
| 1 | RP2350B | Kétmagos és kétarchitektúrás felépítésű mikrokontroller, akár 150 MHz órajelfrekvenciával. |
| 2 | USB Type-C csatlakozó | Csatlakozó tápláláshoz, programfeltöltéshez és USB 1.1 kommunikációhoz. |
| 3 | LED1 | Felhasználói LED, amely a WiFi modulhoz van csatlakoztatva. |
| 4 | LED2 | Felhasználói LED, amely a mikrokontrollerhez van csatlakoztatva. |
| 5 | BOOT gomb | Reset közben lenyomva tartva a programfeltöltési módba való belépésre szolgál. |
| 6 | RESET gomb | Gomb a kártya újraindításához. |
| 7 | ME6217C33M5G | 3,3 V LDO szabályozó, maximálisan 800 mA kimeneti árammal. |
| 8 | Raspberry Pi Radio Module 2 | Vezeték nélküli modul WiFi 4 és Bluetooth 5.2 támogatással. |
| 9 | 16 MB NOR Flash | Flash memória a program és adatok tárolására. |
| 10 | PSRAM forrasztási felületek | Hely kompatibilis PSRAM chip beültetésére, forrasztást igényel. |

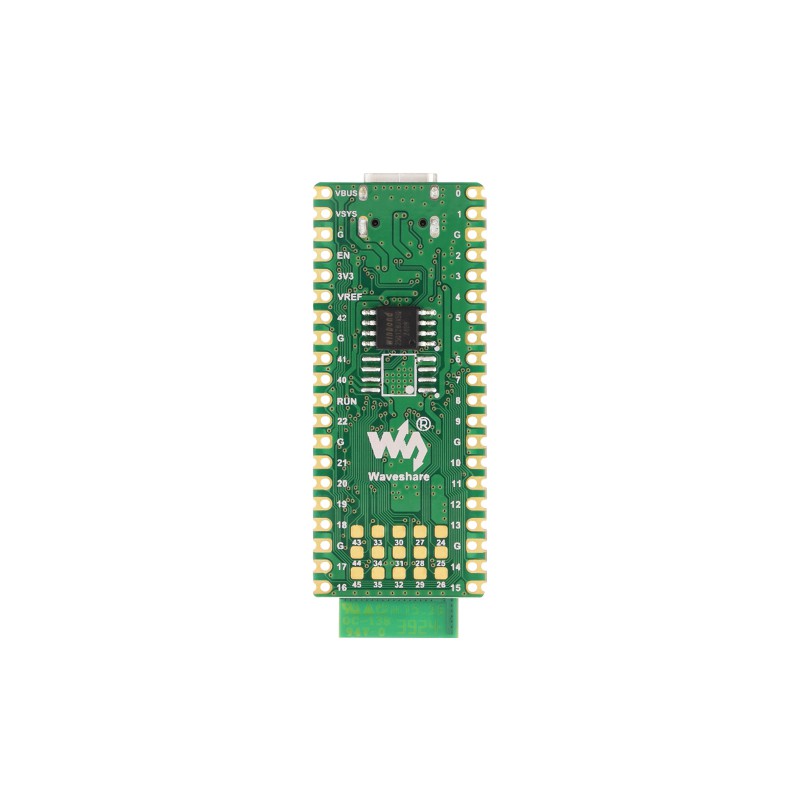

Tüskekiosztás
A kártya tüskekiosztása a mellékelt ábrán látható. A kártya GPIO tüskéi olyan funkciókat támogatnak, mint az UART, I2C, SPI, ADC, PWM, PIO és HSTX. A nagyobb számú GPIO tüskének köszönhetően alkalmas olyan projektekhez is, amelyek több bemenetet és kimenetet igényelnek.
Lehetséges felhasználás
- IoT projektek WiFi és Bluetooth kommunikációval
- projektek RP2350B mikrokontrollerrel
- fejlesztés C/C++, MicroPython vagy Arduino IDE környezetben
- vezeték nélküli szenzorok és vezérlők
- kompakt vezérlőmodulok
- Arm Cortex-M33 vagy RISC-V magok tesztelése
- projektek, amelyek nagyobb számú GPIO tüskét igényelnek
Dokumentáció
A dokumentációt, fejlesztési erőforrásokat és példákat a gyártó oldalán találja: Waveshare RP2350B-Plus-W Wiki
