Leírás

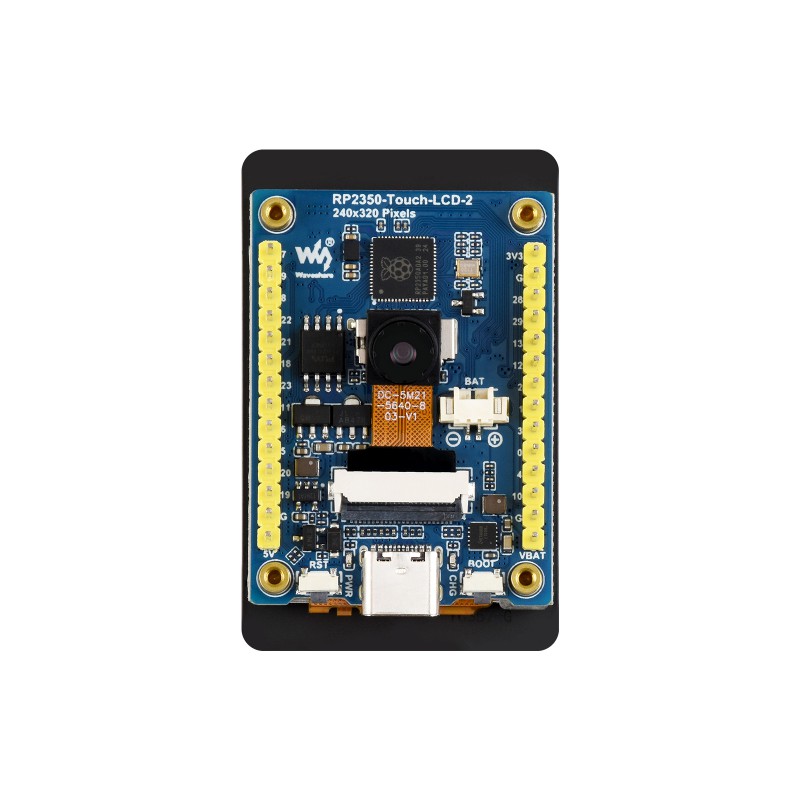

Waveshare RP2350-Touch-LCD-2-C a Raspberry Pi RP2350 mikrokontrolerarón alapuló fejlesztőkártya. A kártya egy integrált 2″ kapacitív érintőképernyős LCD kijelzővel rendelkezik 240 × 320 px felbontással, kamera interfészt tartalmaz, és ebben a változatban az OV5640 kameramodul is része a csomagnak.
A kártya ideális kis kijelzővel rendelkező eszközök fejlesztéséhez, érintésfelismeréssel, képalkotással, adattárolással és lítium elemről történő tápláláshoz. Kompakt méretei miatt alkalmas prototípusok készítésére, grafikus felhasználói felület alkalmazásokra, hordozható eszközökre, egyszerű kameravizsgálatokra vagy grafikus felülettel rendelkező beágyazott rendszerekre.
Az RP2350 mikrokontroller kettős magot és kettős architektúrát használ. A fejlesztő választhat az Arm Cortex-M33 magpár vagy a Hazard3 RISC-V magpár között, akár 150 MHz órajellel. A kártya támogatja a C/C++, MicroPython és Arduino IDE fejlesztői környezetekben történő fejlesztést.
Fő jellemzők
- fejlesztőkártya Raspberry Pi RP2350 mikrokontrollerrel
- 2″ kapacitív érintőképernyős IPS LCD kijelző
- kijelző felbontása 240 × 320 px
- 262K szín és széles nézési szög
- OV5640 kamera ebben a verzióban
- kamera interfész kompatibilis OV2640 / OV5640 kamerákkal
- 520 KB SRAM és 16 MB beépített Flash memória
- 6 tengelyes IMU szenzor – gyorsulásmérő és giroszkóp
- TF / microSD foglalat külső adattároláshoz
- USB-C csatlakozó tápláláshoz, programozáshoz és USB kommunikációhoz
- lítium akkumulátorhoz csatlakozó, töltés és lemerítés támogatásával
- USB 1.1 device és host módú támogatással
- 22 GPIO tüske rugalmas felhasználáshoz
- C/C++, MicroPython és Arduino IDE támogatás
Műszaki specifikáció
| Mikrokontroller | Raspberry Pi RP2350 |
| Architektúra | Kettős mag / kettős architektúra, Arm Cortex-M33 vagy Hazard3 RISC-V |
| Órajel | akár 150 MHz |
| SRAM | 520 KB |
| Flash memória | 16 MB beépített Flash |
| Kijelző | 2″ IPS LCD, kapacitív érintés |
| Kijelző felbontása | 240 × 320 px |
| Kijelző színei | 262K szín |
| Kamera | OV5640 kameramodul a csomagban |
| Kamera interfész | kompatibilis OV2640 / OV5640-el |
| IMU szenzor | 6 tengelyes szenzor, 3 tengelyes gyorsulásmérő + 3 tengelyes giroszkóp |
| Tárhelykapcsolat | TF / microSD foglalat |
| USB | USB 1.1 device / host |
| USB csatlakozó | USB Type-C |
| GPIO | 22 × GPIO |
| Interfészek | 2 × SPI, 2 × I2C, 2 × UART |
| ADC | 2 × 12-bites ADC |
| PWM | 14 × vezérelhető PWM csatorna |
| PIO | 12 × PIO állapotgép |
| Akkumulátor csatlakozó | lítium akkumulátor csatlakozó töltés és lemerítés támogatásával |
| Támogatott fejlesztői környezetek | C/C++, MicroPython, Arduino IDE |
Tüske elrendezése
A kártya tüske elrendezése a mellékelt képen látható. A kártya GPIO tüskékkel rendelkezik UART, I2C, SPI, ADC, PWM és PIO funkciókat támogatva. Ennek köszönhetően további érzékelők, modulok vagy egyedi perifériák csatlakoztathatók.
Kamera interfész
A kártya olyan kamera interfészt tartalmaz, amely kompatibilis az OV2640 és OV5640 kamerákkal. Ez a termék verzió RP2350-Touch-LCD-2-C az OV5640 kameramodullal szállítva, amely alkalmas egyszerű képalkotásra, kameravizsgálatokra vagy képfeldolgozási kísérletekre.
Lehetséges felhasználások
- érintőképernyős vezérlőpanel
- grafikus felhasználói felület alkalmazások kijelzővel
- egyszerű kameravizsgálatok
- kép vagy videó rögzítő eszközök
- hordozható beágyazott eszközök
- gyorsulásmérő és giroszkóp projektek
- adattárolás TF / microSD kártyára
- fejlesztés C/C++, MicroPython vagy Arduino IDE-ben
Megjegyzés az akkumulátorról
A kártya lítium akkumulátor csatlakozóval rendelkezik, és támogatja a töltést és lemerítést. A lítium akkumulátor nem része a csomagnak.
Csomag tartalma
- 1× RP2350-Touch-LCD-2 fejlesztőkártya
- 1× OV5640 kameramodul
Dokumentáció
A dokumentációt, fejlesztési erőforrásokat és példákat a gyártó weboldalán találja: Waveshare RP2350-Touch-LCD-2 Wiki
