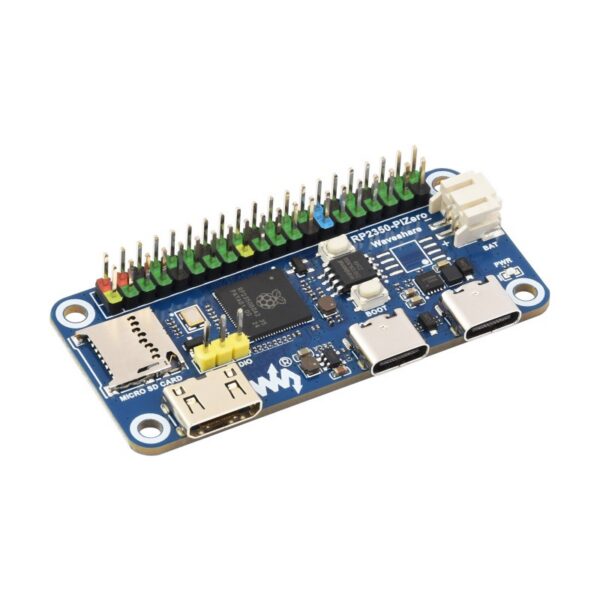

Leírás
Waveshare RP2350-PiZero egy fejlesztési platform, amely a Raspberry Pi RP2350B mikrovezérlőre épül. A platform kompakt formátumú, USB-C csatlakozóval, DVI interfészel Mini HDMI-n keresztül, TF kártyanyílással, PIO-USB porttal és 40-tűs GPIO csatlakozóval, amely kompatibilis a kiválasztott Raspberry Pi HAT bővítésekkel.
Az RP2350B mikrovezérlő kétmagos és kétarchitektúrás felépítésű. A fejlesztő választhat a Arm Cortex-M33 magpár vagy a Hazard3 RISC-V magpár használata között, akár 150 MHz órajellel. A platform 520 KB SRAM és 16 MB Flash memóriát tartalmaz.
Az RP2350-PiZero alkalmas képernyős alkalmazások, USB kommunikáció, adattárolás TF kártyán vagy nagyobb számú GPIO tűt igénylő projektek fejlesztésére. A csatlakozók elrendezése a Raspberry Pi Zero formátumra emlékeztet, azonban mikrovezérlő fejlesztési platform, nem teljes Linux számítógép.
Főbb jellemzők
- fejlesztési platform Raspberry Pi RP2350B mikrovezérlővel
- kétmagos és kétarchitektúrás felépítés
- Arm Cortex-M33 vagy Hazard3 RISC-V magok
- órajel akár 150 MHz
- 520 KB SRAM és 16 MB Flash memória
- USB-C csatlakozó tápláláshoz, programozáshoz és USB kommunikációhoz
- DVI kimenet Mini HDMI csatlakozón keresztül
- PIO-USB port USB host / device támogatással
- TF / microSD kártyanyílás
- 40-tűs GPIO csatlakozó kompatibilis a kiválasztott Raspberry Pi HAT modulokkal
- SPI, I2C, UART, PWM és PIO interfészek
- 3,7 V lítium akkumulátor csatlakozó
- C/C++, MicroPython és Arduino IDE támogatás
Műszaki specifikációk
| Mikrovezérlő | Raspberry Pi RP2350B |
| Architektúra | kétmagos / kétarchitektúrás, Arm Cortex-M33 vagy Hazard3 RISC-V |
| Órajel | akár 150 MHz |
| SRAM | 520 KB |
| Flash memória | 16 MB onboard Flash |
| USB | USB 1.1 device / host |
| USB csatlakozó | USB Type-C |
| DVI interfész | Mini HDMI csatlakozó, DVI kompatibilis kimenet |
| Tárolóhely | TF / microSD nyílás |
| GPIO | 40-tűs GPIO csatlakozó, 28 multifunkciós GPIO tű vezethető ki |
| Interfészek | 1 × HSTX, 2 × SPI, 2 × I2C, 2 × UART |
| PWM | 16 × szabályozható PWM csatorna |
| PIO | 12 × PIO állapotgép |
| Akkumulátor csatlakozó | PH2.0 csatlakozó 3,7 V lítium akkumulátorhoz, töltés és lemerítés támogatással |
| PSRAM bővítés | Forrasztópontok opcionális PSRAM chip-hez |
| Gombok | BOOT, RUN / RESET |
| Támogatott környezetek | C/C++, MicroPython, Arduino IDE |

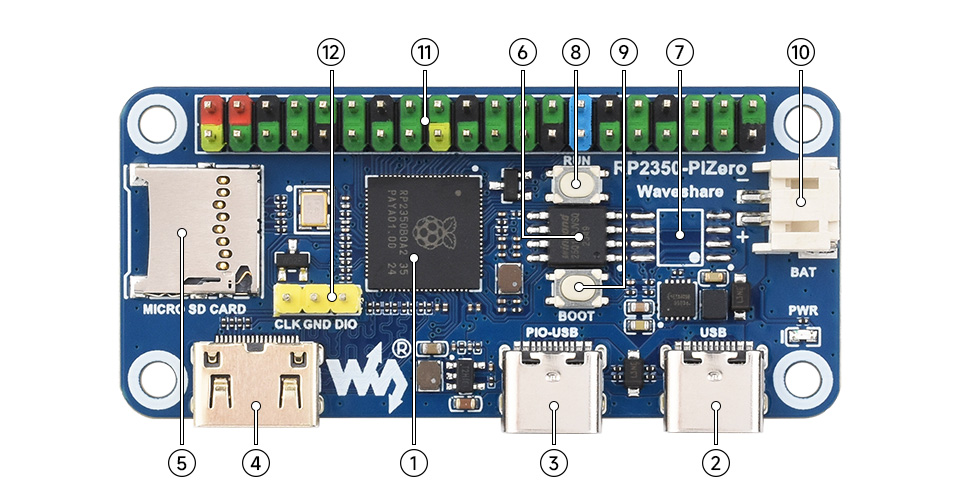

A platform főbb részei
| Szám | A platform része | Leírás |
| 1 | RP2350B | Kétmagos és kétarchitektúrás mikrovezérlő, órajel akár 150 MHz. |
| 2 | USB Type-C csatlakozó | Csatlakozó tápláláshoz, programozáshoz és USB 1.1 kommunikációhoz. |
| 3 | PIO-USB port | Port USB host vagy USB device használatra PIO-n keresztül. |
| 4 | DVI interfész | Mini HDMI csatlakozó DVI kompatibilis kijelző csatlakoztatásához HDMI kábelen keresztül. |
| 5 | TF kártyanyílás | TF / microSD kártyanyílás, SPI és SDIO kommunikáció támogatásával. |
| 6 | 16 MB NOR Flash | Onboard Flash memória a program és adatok tárolásához. |
| 7 | PSRAM forrasztópontok | Hely kompatibilis PSRAM chip kiegészítésére, forrasztást igényel. |
| 8 | RUN / RESET gomb | Gomb a platform újraindításához. |
| 9 | BOOT gomb | Alaphelyzetbe állítás során nyomva tartva belépés a program feltöltési módba. |
| 10 | Lítium akkumulátor csatlakozó | PH2.0 csatlakozó 3,7 V lítium akkumulátorhoz, lehetővé teszi a töltést és a platform akkumulátorból való táplálását. |
| 11 | 40-tűs GPIO csatlakozó | GPIO csatlakozó kompatibilis a kiválasztott Raspberry Pi HAT bővítésekkel. |
| 12 | Debug interfész | Interfész a hibakereséshez és fejlesztéshez. |
Interfészek és csatlakozási lehetőségek
A platform több interfészt kombinál kompakt formátumban. A DVI kimenet kompatibilis HDMI kijelző csatlakoztatására, a TF nyílás adatok olvasásához és írásához a kártyára, és a PIO-USB port saját USB host vagy device alkalmazásokhoz használható.
Megjegyzés: A DVI és PIO-USB funkciókat a gyártó szerint csak C környezetben támogatja és nem lehet őket egyidejűleg használni.
Lehetséges felhasználás
- RP2350B mikrovezérlős projektek
- alkalmazások fejlesztése DVI / HDMI kijelzővel
- USB host vagy USB device projektek
- adatok gyűjtése és tárolása TF / microSD kártyán
- kompakt vezérlő modulok
- Arm Cortex-M33 vagy RISC-V magok tesztelése
- projektek MicroPython, C/C++ vagy Arduino IDE alkalmazásával
Dokumentáció
A dokumentációt, fejlesztési erőforrásokat és példákat a gyártó webhelyén találja: Waveshare RP2350-PiZero Wiki
