Leírás

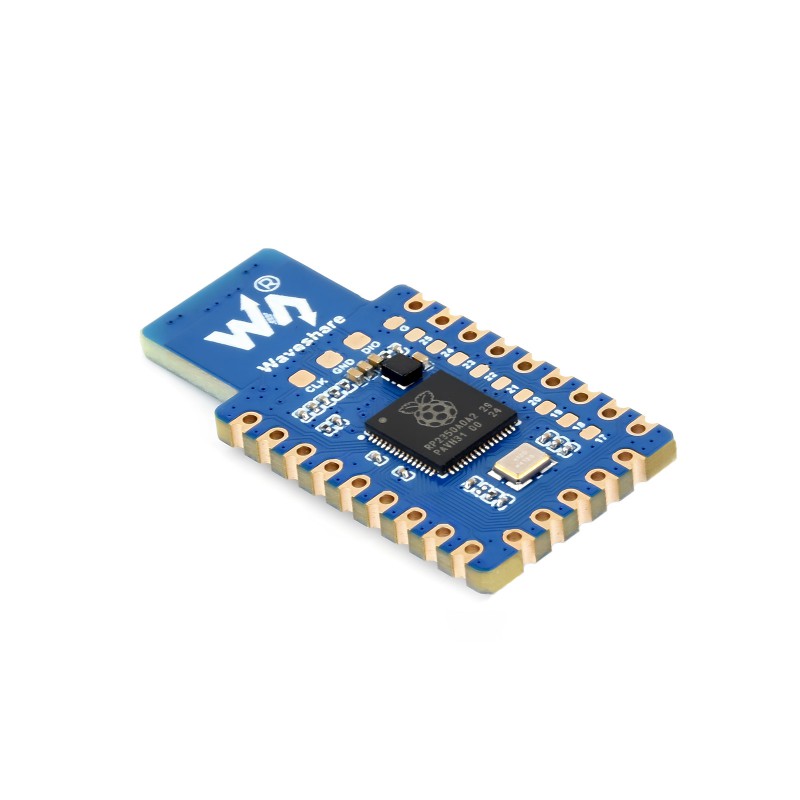

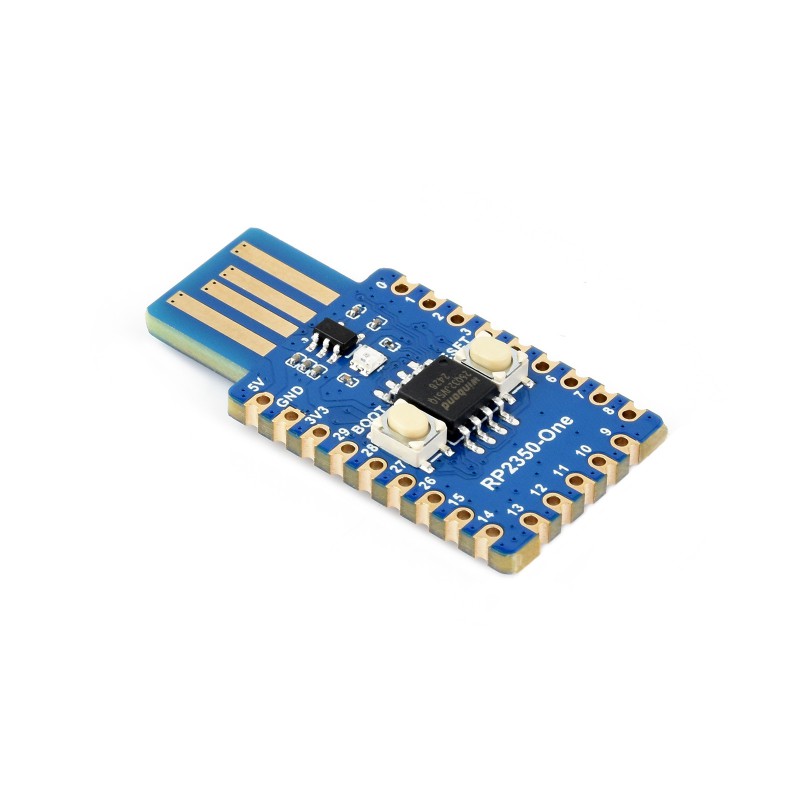

A Waveshare RP2350-One egy mini fejlesztői kártya, amely a Raspberry Pi RP2350A mikrokontrolleren alapul. A kártya közvetlenül integrált PCB USB-A apa csatlakozóval rendelkezik, így közvetlenül az USB-porthoz csatlakoztatható, külön kábel nélkül.
Az RP2350A kétmagos és kettős architektúrájú felépítést használ. A fejlesztő választhat egy pár Arm Cortex-M33 vagy egy pár Hazard3 RISC-V magot, akár 150 MHz működési frekvenciával. A kártya 520 KB SRAM-ot és 4 MB Flash memóriát tartalmaz.
Kompakt kialakításának és öntött szélű (castellated) éleinek köszönhetően alkalmas prototípusgyártásra és saját NYÁK-ba való integrálásra is. Támogatja a C/C++ és MicroPython környezetben történő fejlesztést, és egyszerű drag-and-drop programozást tesz lehetővé USB-n keresztül.
Főbb jellemzők
- mini fejlesztői kártya Raspberry Pi RP2350A mikrokontrollerrel
- integrált PCB USB-A apa csatlakozó
- kétmagos és kettős architektúrájú felépítés
- Arm Cortex-M33 vagy Hazard3 RISC-V magok
- akár 150 MHz működési frekvencia
- 520 KB SRAM és 4 MB Flash memória
- USB 1.1 device és host mód támogatással
- 29 többfunkciós GPIO láb
- öntött szélű (castellated) élek közvetlen saját NYÁK-ba forrasztáshoz
- WS2812 RGB LED
- C/C++ és MicroPython támogatás
Műszaki specifikációk
| Mikrokontroller | Raspberry Pi RP2350A |
| Architektúra | Kétmagos / kettős architektúra, Arm Cortex-M33 vagy Hazard3 RISC-V |
| Működési frekvencia | akár 150 MHz |
| SRAM | 520 KB |
| Flash memória | 4 MB NOR Flash |
| USB | USB 1.1 device / host |
| USB csatlakozó | PCB USB-A apa csatlakozó |
| GPIO | 29 × többfunkciós GPIO láb, ebből 20× a szélső kivezetéseken, a többi forrasztási pontokon keresztül |
| Interfészek | 2 × SPI, 2 × I2C, 2 × UART |
| ADC | 4 × 12 bites ADC |
| PWM | 16 × vezérelhető PWM csatorna |
| PIO | 12 × PIO state machine |
| LED | WS2812 RGB LED |
| Gombok | BOOT, RESET |
| Feszültségszabályozó | RT9013-33GB, 3,3 V LDO, max. 500 mA |
| Támogatott környezetek | C/C++, MicroPython |

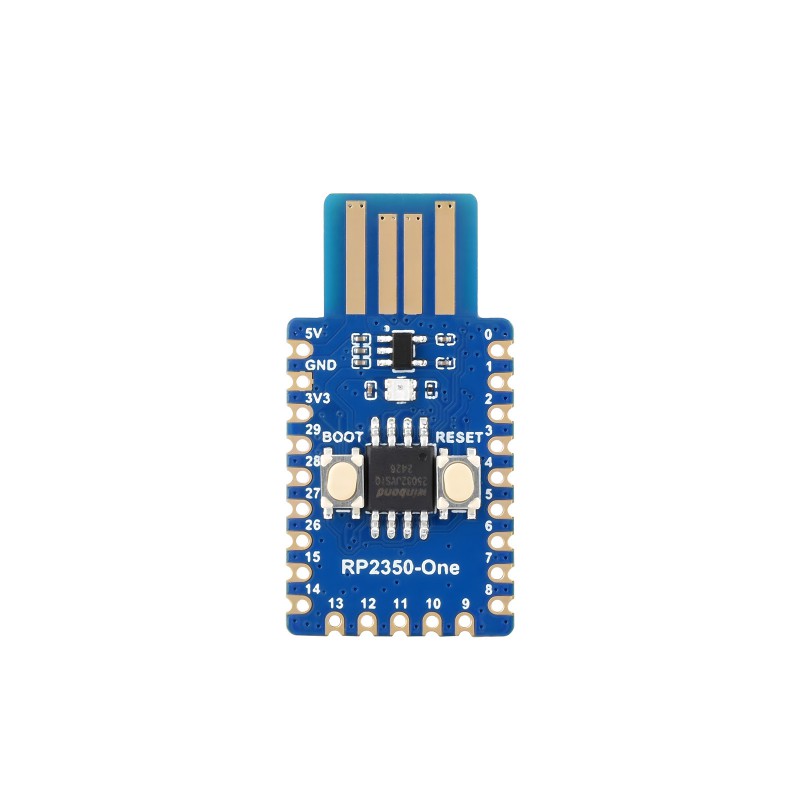

A kártya főbb részeinek leírása

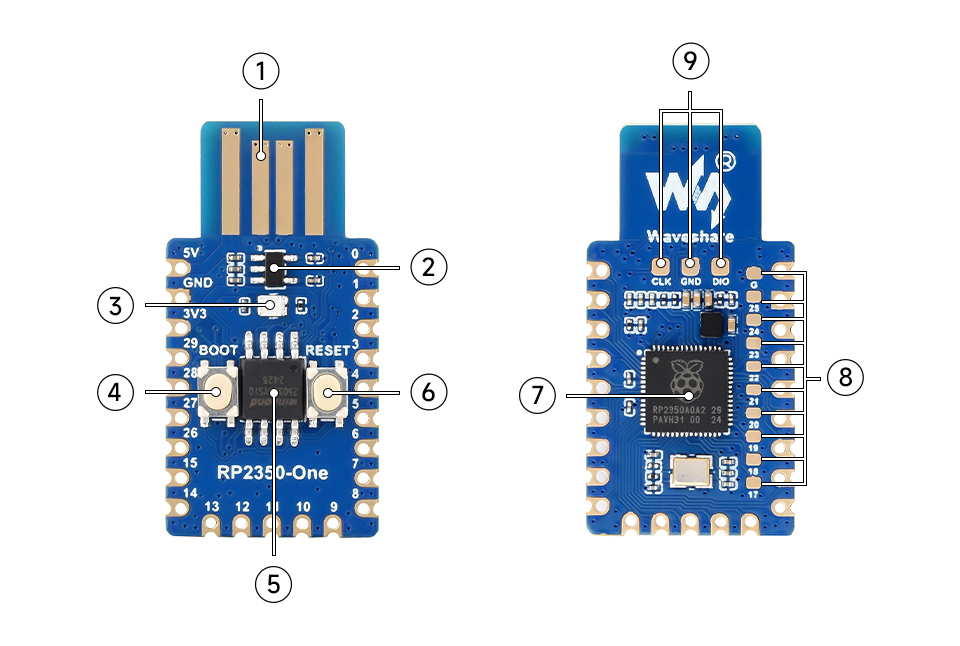

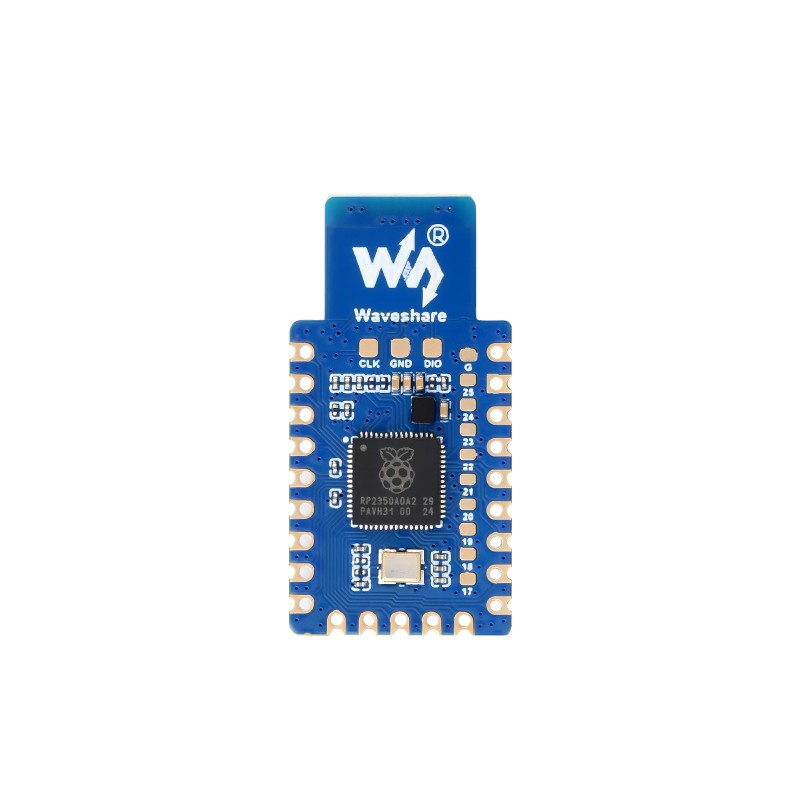

| Szám | Kártyarész | Leírás |
| 1 | PCB USB-A csatlakozó | Integrált USB-A apa csatlakozó tápláláshoz, programozáshoz és USB kommunikációhoz. |
| 2 | RT9013-33GB | 3,3 V LDO szabályozó, max. 500 mA kimeneti árammal. |
| 3 | WS2812 | Címezhető RGB LED jelzésre vagy egyedi fényeffektekhez. |
| 4 | BOOT gomb | Reset közben nyomva tartva a programfeltöltési módba való belépésre szolgál. |
| 5 | W25Q32JVSSIQ | 4 MB NOR Flash memória a program és adatok tárolására. |
| 6 | RESET gomb | Gomb a kártya újraindításához. |
| 7 | RP2350A | Kétmagos és kettős architektúrájú mikrokontroller, akár 150 MHz működési frekvenciával. |
| 8 | RP2350A lábak | Forrasztási pontok, beleértve a további GPIO lábakat. |
| 9 | Debug lábak | Hibakeresésre és fejlesztésre szolgáló interfész. |
Lábkiosztás

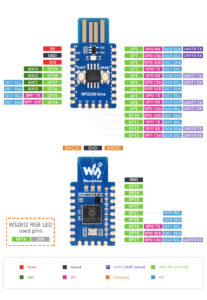

A kártya lábkiosztása a mellékelt ábrán látható. A kártya GPIO lábai olyan funkciókat támogatnak, mint az UART, I2C, SPI, ADC, PWM és PIO. A lábak egy része a szélső kivezetéseken, a többi a kártyán található forrasztási pontokon keresztül érhető el.
Lehetséges felhasználás
- prototípusgyártás RP2350A-val
- C/C++ vagy MicroPython projektek
- kompakt USB eszközök
- egyedi USB device vagy USB host projektek
- kisméretű vezérlőmodulok
- integráció saját NYÁK-ba az öntött szélű (castellated) éleknek köszönhetően
- Arm Cortex-M33 vagy RISC-V magok tesztelése
Dokumentáció
A dokumentáció, fejlesztői források és példák a gyártó oldalán találhatók: Waveshare RP2350-One Wiki
