Leírás
A Waveshare PL2303 USB–UART TTL átalakító egy kommunikációs modul, amely számítógép és TTL szintű soros UART kommunikációt használó eszközök összekapcsolására szolgál. Alkalmas mikrokontrollerek, fejlesztői panelek és egyéb beágyazott eszközök programozására, hibakeresésére és kommunikációjára.

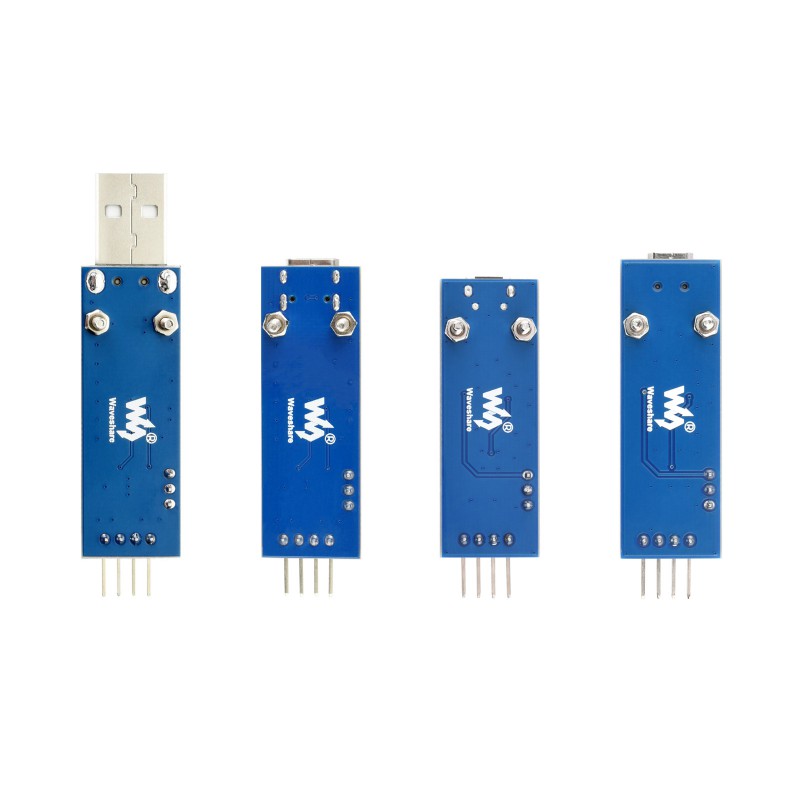

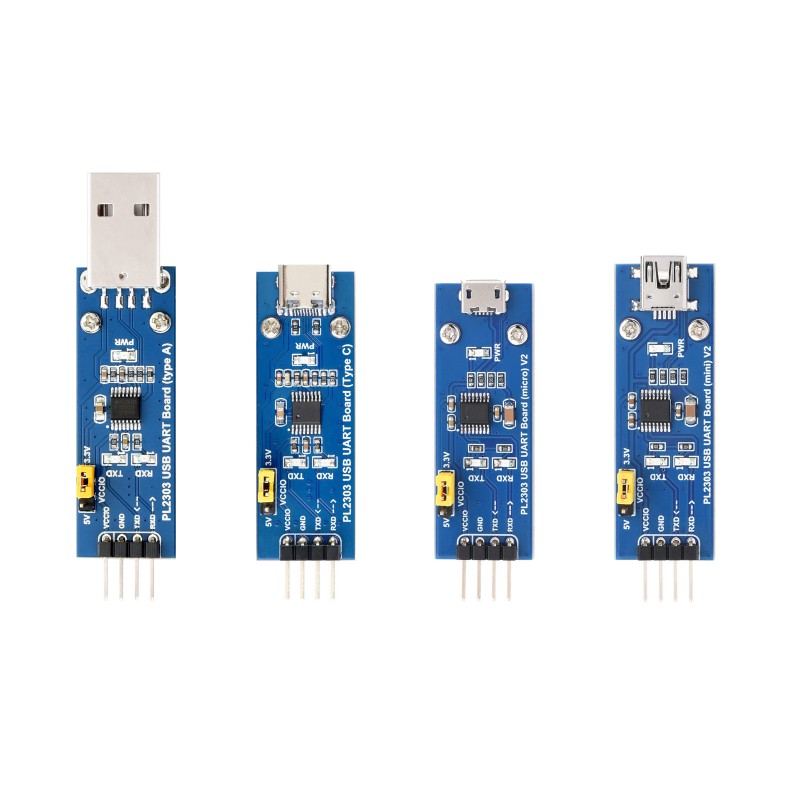

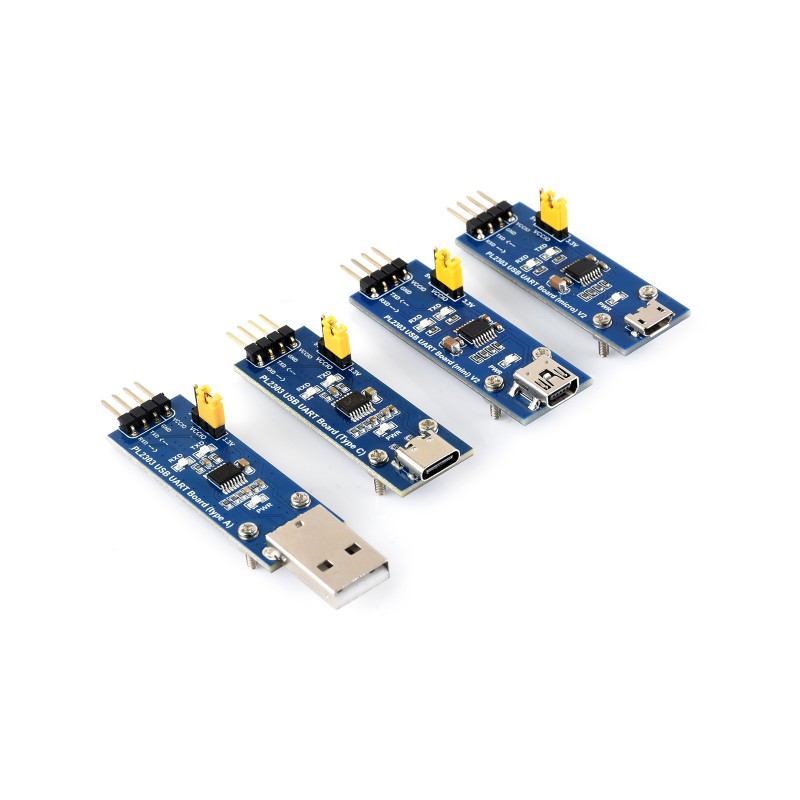

Az átalakító PL2303GS chipet használ, és négy változatban érhető el a USB-csatlakozó szerint – USB-A, USB-C, micro USB vagy mini USB. Az elektromos és kommunikációs tulajdonságok az egyes változatoknál azonosak.
Jumper segítségével a VCCIO logikai szintje 5 V-ra vagy 3,3 V-ra állítható. Nyitott jumper esetén a VCCIO a célberendezésből 1,8 V, 2,5 V, 3,3 V vagy 5 V feszültséggel táplálható. A PWR, TXD és RXD LED-jelzők lehetővé teszik a tápfeszültség és az adatkommunikáció egyszerű nyomon követését.
Figyelmeztetés: A modul csak TTL szintű UART kommunikációra szolgál. Ne csatlakoztassa közvetlenül hagyományos RS232 interfészhez, amely eltérő feszültségszinteket használ.
Elérhető változatok
| Csatlakozó | Kivitel |
| USB-A | hagyományos USB-A csatlakozó a számítógép USB-portjához való közvetlen csatlakoztatáshoz |
| USB-C | USB Type-C csatlakozó USB-C kábellel való használathoz |
| micro USB | micro USB csatlakozós változat, Waveshare SKU 24681 |
| mini USB | mini USB csatlakozós változat, Waveshare SKU 24680 |
Főbb jellemzők
- átalakítás USB és UART TTL kommunikáció között,
- USB-csatlakozó kiválasztása a kívánt csatlakoztatási mód szerint,
- állítható logikai szint különböző mikrokontrollerekhez és eszközökhöz,
- LED-visszajelzés a tápfeszültségről, adatküldésről és adatvételről,
- alkalmas programozásra, hibakeresésre és soros diagnosztikára.
Műszaki paraméterek
| Chip | PL2303GS |
| Átalakítás | USB ↔ UART TTL |
| USB-csatlakozó változatok | USB-A / USB-C / micro USB / mini USB |
| USB interfész feszültsége | 5 V |
| VCCIO jumperrel | 3,3 V / 5 V |
| Külső VCCIO nyitott jumper esetén | 1,8 V / 2,5 V / 3,3 V / 5 V |
| LED-jelzők | PWR / TXD / RXD |
| MCU-csatlakozás | VCCIO / GND / TXD / RXD |
| Támogatott rendszerek | Windows XP / 7 / 8 / 10 / 11 |
| Méretek | kb. 16,51 × 48,26 mm |
A VCCIO logikai szint beállítása
Az átalakító lehetővé teszi az UART interfész feszültségszintjének a használt mikrokontrollerhez vagy célberendezéshez való igazítását.
- jumper 5 V-on – a VCCIO 5 V-os szinten működik,
- jumper 3,3 V-on – a VCCIO 3,3 V-os szinten működik,
- jumper eltávolítva – a VCCIO a célpanelről 1,8 V, 2,5 V, 3,3 V vagy 5 V feszültséggel táplálható.
UART bekötés
| Pin | Funkció |
| VCCIO | az UART logikai szint referenciacsatlakozó feszültsége |
| GND | föld |
| TXD | az átalakító adatkimenete – a mikrokontroller RX-éhez csatlakoztassa |
| RXD | az átalakító adatbemenete – a mikrokontroller TX-éhez csatlakoztassa |
UART kommunikációnál a TX és RX jeleket keresztben kell csatlakoztatni: az átalakító TXD → a célberendezés RX és az átalakító RXD → a célberendezés TX.
LED-visszajelzés
- PWR – a modul tápfeszültsége,
- TXD – adatküldés,
- RXD – adatvétel.
Felhasználási lehetőségek
- soros kommunikáció a számítógép és a mikrokontroller között,
- fejlesztői panelek programozása és hibakeresése,
- UART kommunikáció Arduino, ESP, STM32 és más MCU-kkal,
- eszközök diagnosztikája és soros port kimenetének olvasása,
- saját beágyazott eszközök tesztelése,
- TTL UART interfésszel rendelkező eszközök csatlakoztatása.
A csomag tartalma
- 1× Waveshare PL2303 USB UART Board a kiválasztott változat szerint,
- 1× 4-pines összekötő kábel.
Dokumentáció
A kapcsolási rajzot, illesztőprogramokat, a PL2303GS chip adatlapját és további információkat a Wiki – PL2303 USB UART Board V2 oldalon találja.
