Leírás

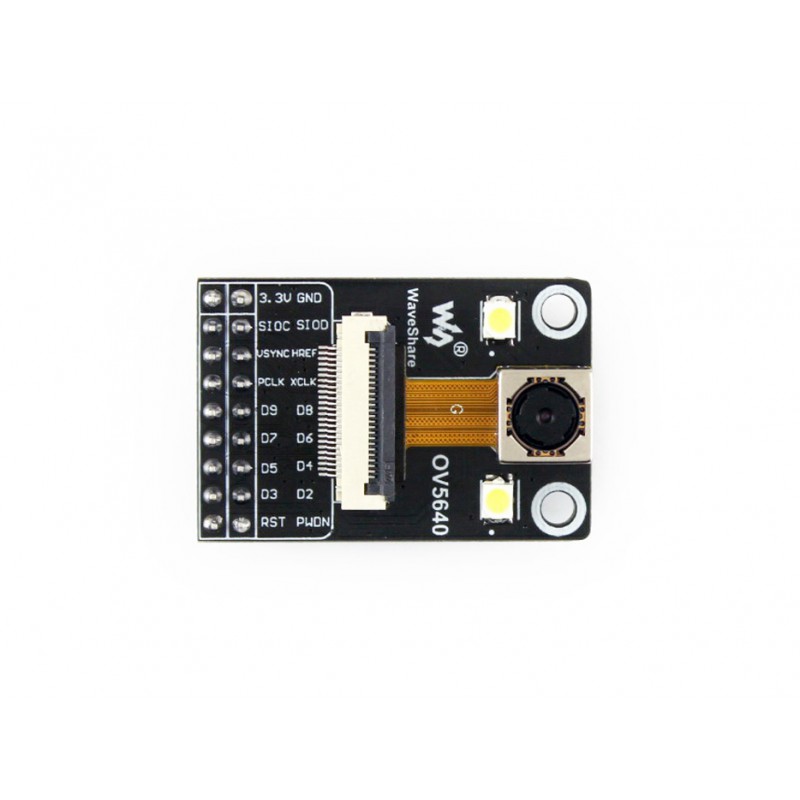

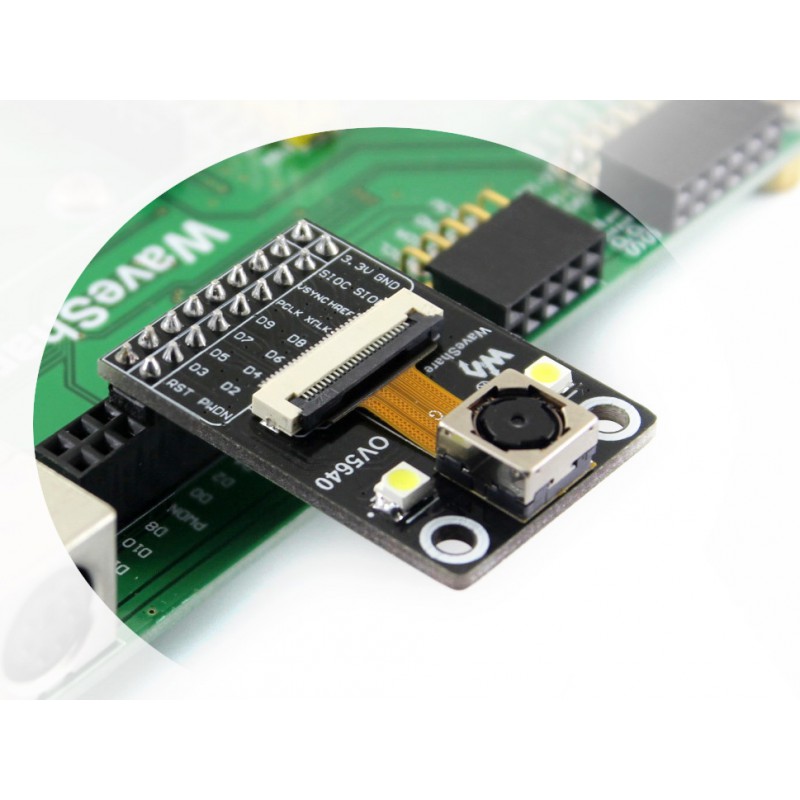

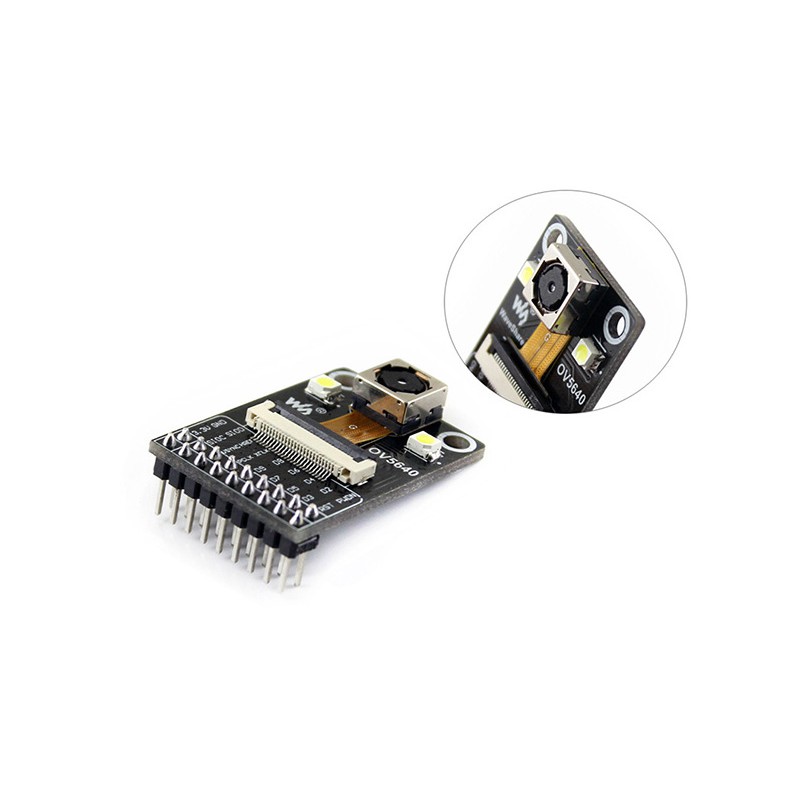

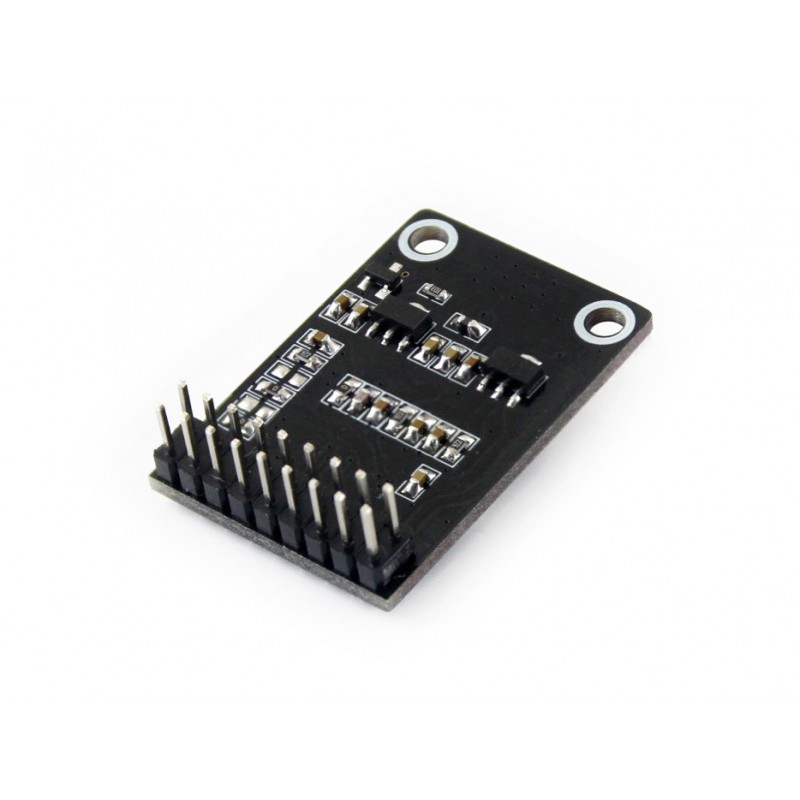

A Waveshare OV5640 Camera Board (C) egy 5 MP-es kameramodul OV5640 szenzorral, 2592 × 1944 px maximális felbontással és automatikus fókuszálással. A beépített LED megvilágítás gyengébb fényviszonyok között is lehetővé teszi a felvételt.
A kamera 8 bites DVP adatinterfészt és I2C-kompatibilis SCCB vezérlő interfészt használ. Több képformátumot és automatikus képfeldolgozási funkciókat támogat.
Főbb jellemzők
- 5 MP OV5640 szenzor
- akár 2592 × 1944 px felbontás
- automatikus fókuszálás
- beépített LED megvilágítás
- DVP 8 bites adatinterfész
- I2C-kompatibilis SCCB vezérlés
- automatikus expozíció és fehéregyensúly
- telítettség, színárnyalat, gamma-korrekció és élesség állítása
Műszaki adatok
| Szenzor | OV5640 |
| Felbontás | 5 MP, 2592 × 1944 px |
| Pixelméret | 1,4 × 1,4 µm |
| Szenzorméret | 1/4″ |
| Rekesz | F2.8 |
| Fókusztávolság | 3,37 mm |
| Látószög | 67,4° átlósan |
| Fókuszálás | automatikus |
| Adatinterfész | DVP 8 bites |
| Vezérlő interfész | SCCB, I2C-kompatibilis |
| Tápfeszültség | 3,3 V |
| Méretek | 35,7 × 23,9 mm |
Támogatott képformátumok
A kamera YUV422/420, YCbCr422, RGB565/555/444, CCIR656, RAW RGB és tömörített kép formátumokat támogat.
Automatikus fókuszálás és megvilágítás
A Camera Board (C) verzió az alapkiviteltől az automatikus fókuszálásban és a beépített LED-ben különbözik, amely a felvett jelenet megvilágítására használható.
Csomag tartalma
- 1× Waveshare OV5640 Camera Board (C)
Dokumentáció
A kapcsolási rajz, adatlapok, mintakód és további anyagok a Wiki oldalon találhatók.
