Leírás

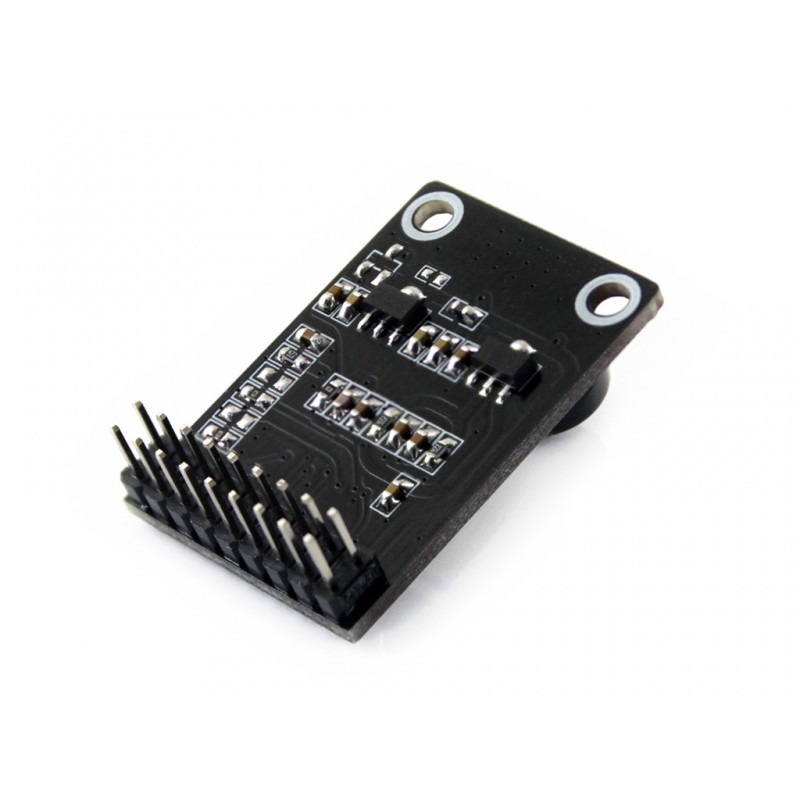

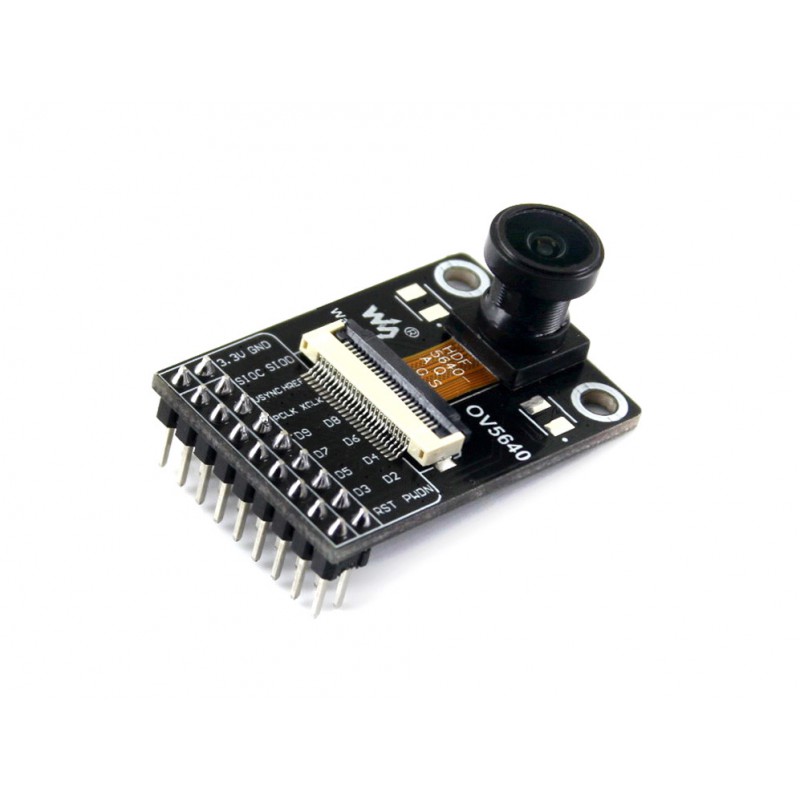

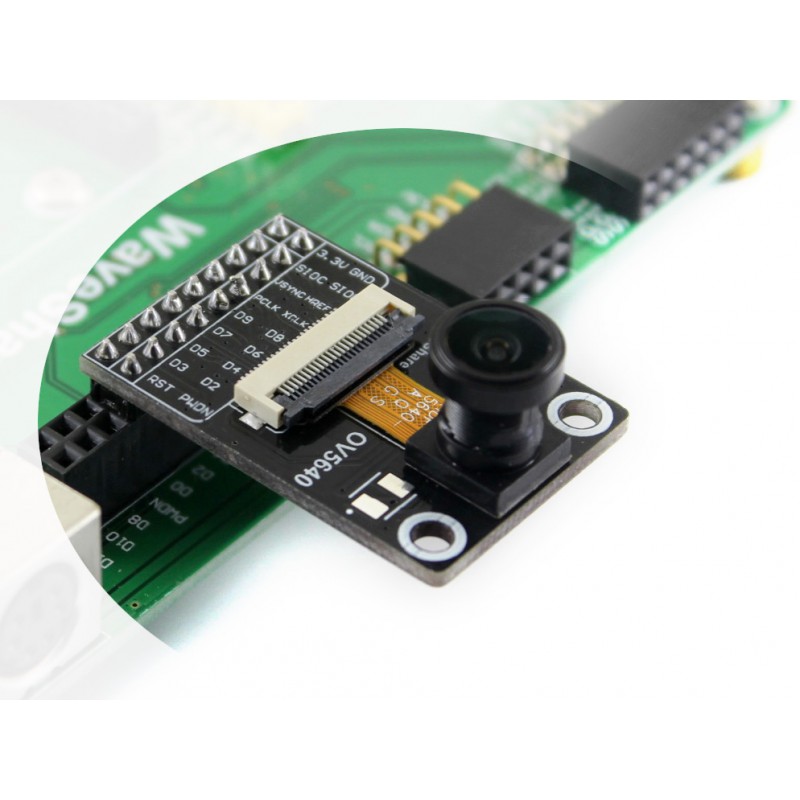

A Waveshare OV5640 Camera Board (B) egy 5 MP-es kameramodul OV5640 érzékelővel és nagylátószögű halszem objektívvel. Maximális felbontása 2592 × 1944 px, és rendkívül széles, 170°-os átlós látószöget biztosít, így ideális megfigyeléshez, robotikához, gépi látáshoz és olyan projektekhez, ahol a lehető legnagyobb jelenetrészt kell rögzíteni.
A kamera 8 bites DVP adatinterfészt és I2C-vel kompatibilis SCCB vezérlőinterfészt használ. Az érzékelő támogatja az automatikus expozíciót, a fehéregyensúlyt és más képfeldolgozási funkciókat.
Főbb jellemzők
- 5 MP-es OV5640 érzékelő
- akár 2592 × 1944 px felbontás
- halszem objektív 170°-os átlós látószöggel
- 8 bites DVP adatinterfész
- I2C-vel kompatibilis SCCB vezérlés
- automatikus expozíció és fehéregyensúly
- telítettség, színárnyalat, gamma-korrekció és élesség beállítása
Műszaki specifikációk
| Érzékelő | OV5640 |
| Felbontás | 5 MP, 2592 × 1944 px |
| Pixelméret | 1,4 × 1,4 µm |
| Érzékelő mérete | 1/4″ |
| Rekesznyílás | F2.5 |
| Fókusztávolság | 2,0 mm |
| Látószög | 170° átlósan |
| Adatinterfész | 8 bites DVP |
| Vezérlőinterfész | SCCB, I2C-vel kompatibilis |
| Tápellátás | 3,3 V |
| Méretek | 35,7 × 23,9 mm |
Támogatott képformátumok
A kamera a következő formátumokat támogatja: YUV422/420, YCbCr422, RGB565/555/444, CCIR656, RAW RGB és tömörített kép.

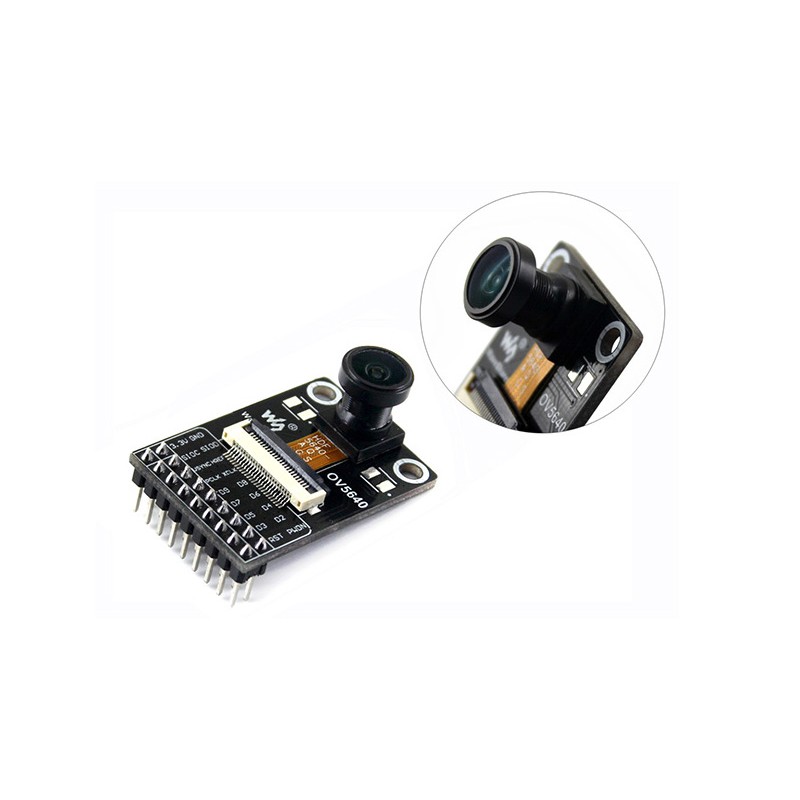

Halszem objektív
A Camera Board (B) verzió halszem objektívvel van felszerelve, amely széles, 170°-os átlós látószöget biztosít. Ezért különösen olyan helyeken ajánlott, ahol fontos, hogy egyetlen kamerával a tér nagy része rögzíthető legyen.
A csomag tartalma
- 1× Waveshare OV5640 Camera Board (B)
Dokumentáció
A bekötési rajzot, az adatlapokat, a mintakódot és további anyagokat a Wiki oldalon találja.
