Leírás

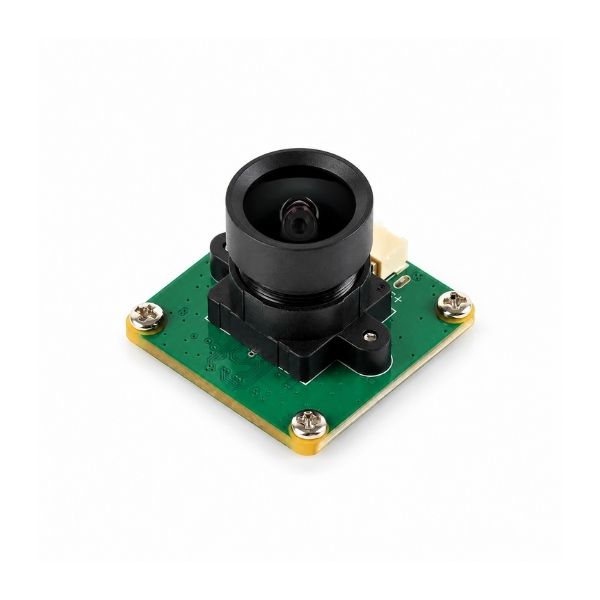

A Waveshare OS05A10 5MP USB Camera (A) egy kompakt kameramodul OS05A10 érzékelővel és akár 2592 × 1944 px felbontással. Széles, 96°-os látószöget, fix fókuszt és nagyon alacsony torzítású objektívet kínál.

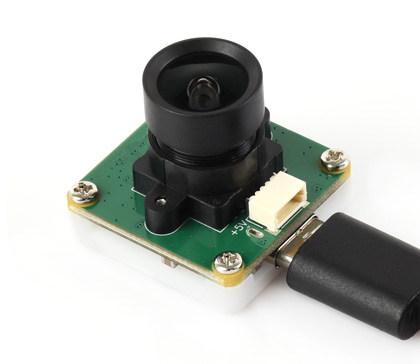

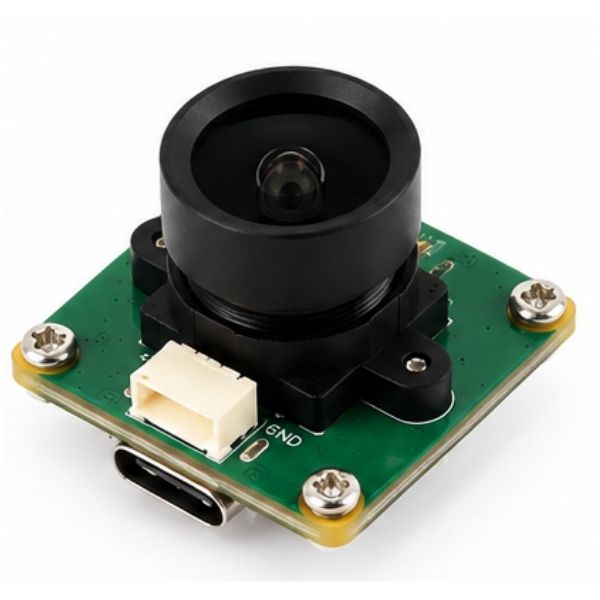

A kamera USB 2.0 interfészt használ, és egyszerű Plug & Play csatlakoztatást támogat külön illesztőprogramok nélkül. USB-C-n vagy külön 4-pólusú SH1.0 csatlakozón keresztül csatlakoztatható.
Főbb jellemzők
- 5 MP-es OS05A10 érzékelő
- akár 2592 × 1944 px felbontás
- 30 FPS maximális felbontáson
- 96°-os látószög
- fix fókusz
- nagyon alacsony képtorzítás
- USB 2.0 Type-C
- SH1.0 4-pólusú interfész
- Plug & Play használat
Műszaki specifikációk
| Érzékelő | OS05A10 |
| Felbontás | 5 MP, 2592 × 1944 px |
| Érzékelő mérete | 1/2,7″ |
| Rekeszérték | F2.7 |
| Fókusztávolság | 2,88 mm |
| Látómező | 96° átlós |
| Fókuszálás | fix |
| Képformátum | MJPG |
| Interfész | USB 2.0 Type-C / SH1.0 4-pólusú |
| Tápfeszültség | 5 V ±5 % |
| Üzemi hőmérséklet | 0 és 50 °C között |
| Modul méretei | 25 × 25 mm |
Támogatott videófelbontások
| Felbontás | Képkockasebesség |
| 2592 × 1944 | 30 FPS |
| 1920 × 1080 | 30 FPS |
| 1280 × 720 | 30 FPS |
Csatlakoztatás

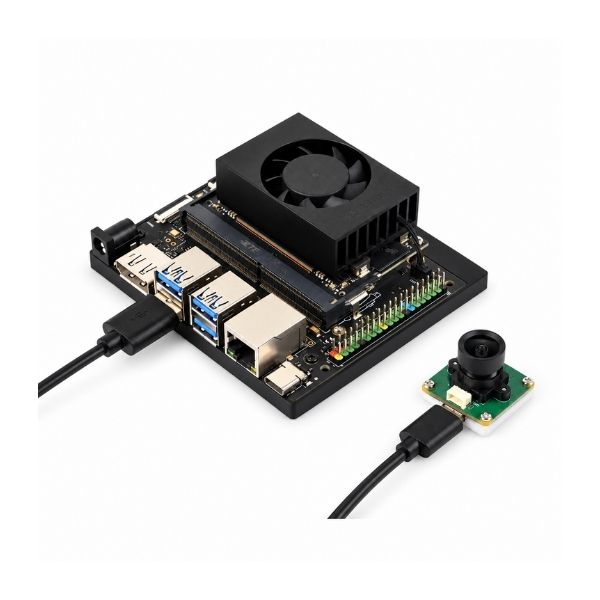

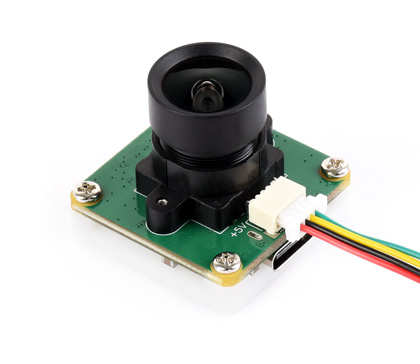

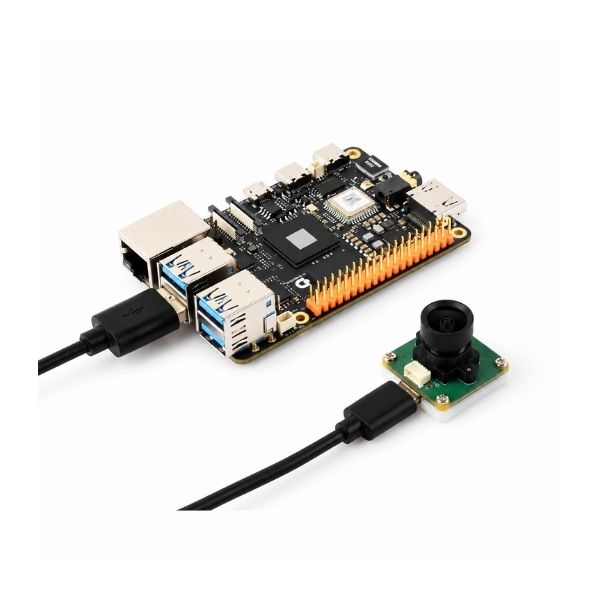

A kamera USB-C-n vagy 1,0 mm osztástávolságú 4-pólusú SH1.0 csatlakozón keresztül csatlakoztatható. Az USB-interfésznek köszönhetően PC-vel és bizonyos fejlesztőplatformokkal, például Raspberry Pi-vel vagy Jetsonnal is használható.
Pinout

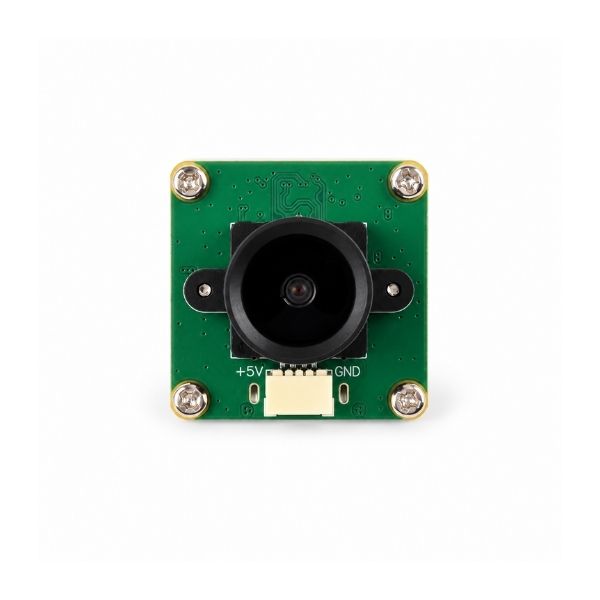

A 4-pólusú csatlakozó kiosztása az ábrán látható. A kivezetett jelek: VCC 5 V, D−, D+ és GND.
Csomag tartalma
- 1× Waveshare OS05A10 5MP USB Camera (A)
- 1× SH1.0 4-pólusú kábel mindkét végén csatlakozóval
Dokumentáció
A kamera bekötésével és használatával kapcsolatos útmutatókat a Wiki oldalon találja.
