Leírás
A Waveshare Modbus RTU Module (A) egy bemeneti/kimeneti modul RS485 kommunikációval és Modbus RTU protokollal. A modul lehetővé teszi a relé kimenetek vezérlését, a digitális bemenetek olvasását, valamint analóg áram- és feszültségjelek kezelését.
A relé kimenetek, digitális bemenetek, analóg bemenetek és áramkimenetek kombinációjának köszönhetően a modul univerzális I/O elemként alkalmas egyszerű automatizálási és felügyeleti rendszerekhez.
A modul alkalmas automatizálásra, adatgyűjtésre, mérésre, berendezések vezérlésére és rendszerek bővítésére, ahol többféle jeltípust kell távolról vezérelni vagy felügyelni RS485 buszon keresztül.
Főbb jellemzők
- RS485 kommunikáció és Modbus RTU protokoll
- 2 relé kimenet
- 2 digitális bemenet
- 2 analóg áramkimenet 0 – 20 mA
- 2 analóg bemenet feszültség- vagy áramjelekhez
- 7 – 36 V DC tápfeszültség
- állítható Modbus cím 1 – 255
- LED állapotjelzők, adatküldés és adatfogadás jelzése

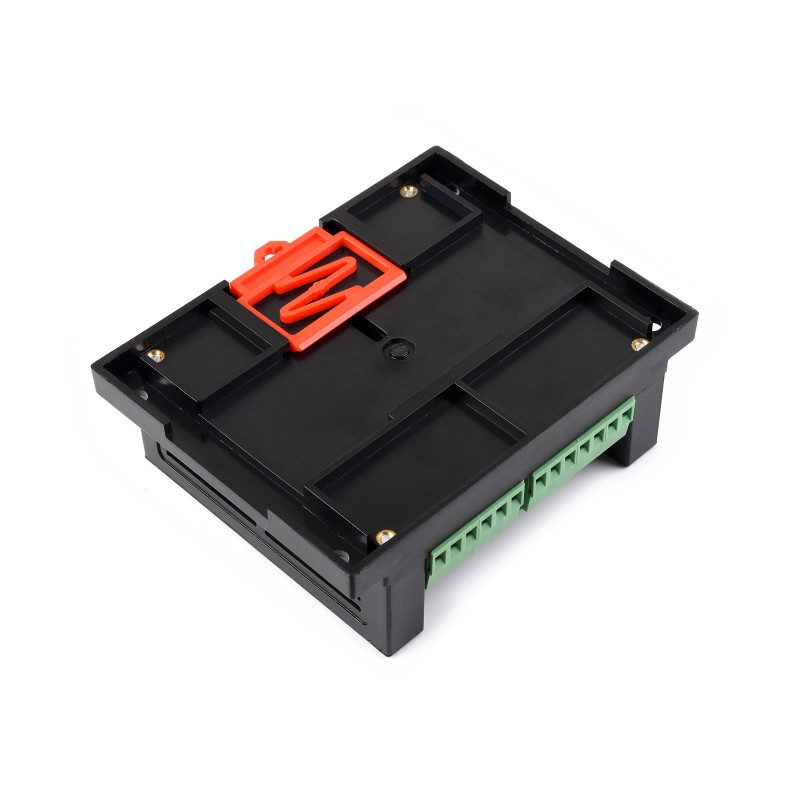

- DIN-sínre szerelhető ház

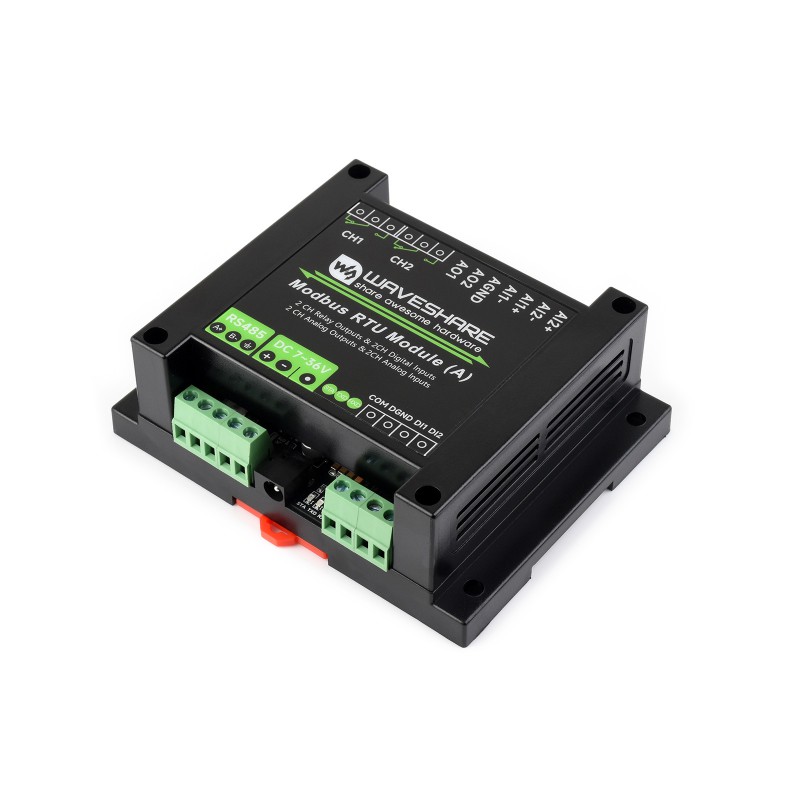

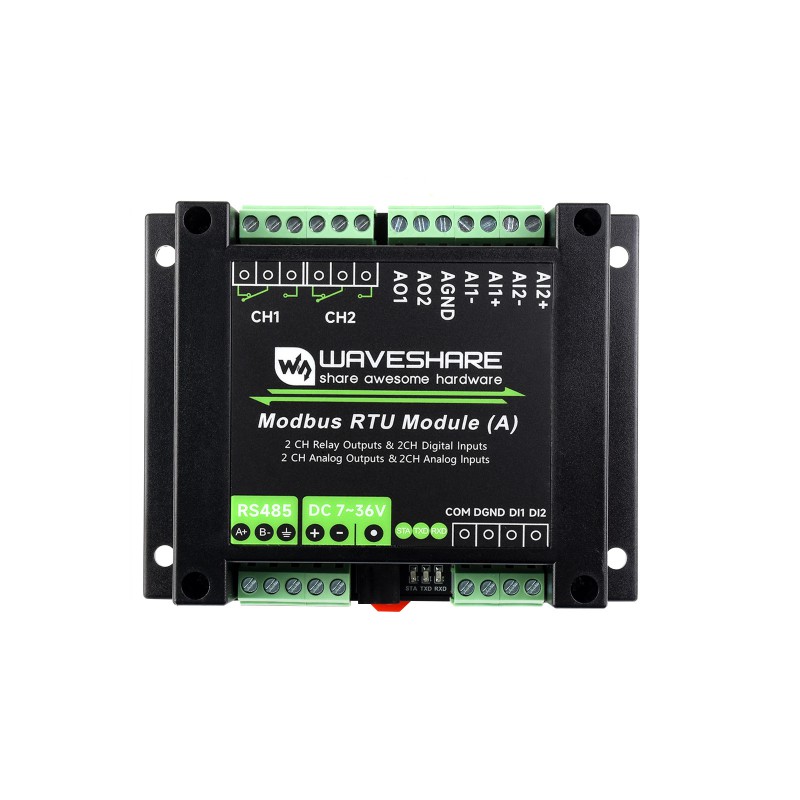

Csatlakozók áttekintése
A modul áttekinthetően elkülönített csatlakozókkal rendelkezik az egyes jeltípusokhoz. Rendelkezésre állnak:
- Relay Output – relé kimenetek terhelés kapcsolásához
- Current Output – analóg áramkimenetek
- Analog Input – analóg bemenetek feszültség- vagy áramjelekhez
- Digital Input – digitális bemenetek kapcsolókhoz vagy érzékelőkhöz
- RS485 Screw Terminal – csavaros sorkapocs az RS485 kommunikációhoz
- 7 – 36 V DC Power Supply – a modul tápfeszültség bemenete

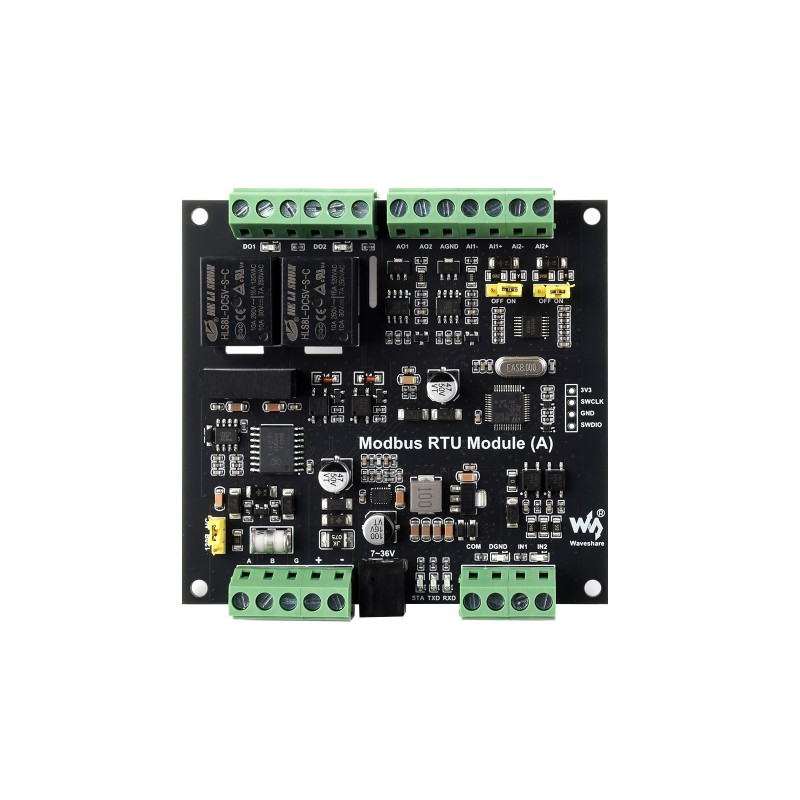

Védelmi és szerkezeti elemek
A modul megbízható használatra tervezték vezérlési és mérési alkalmazásokhoz. Védelmi elemeket tartalmaz a kommunikációhoz, a tápfeszültséghez és a bemeneti/kimeneti áramkörökhöz is.
- relé kimenetek minőségi relékkel
- a tápfeszültség rész leválasztása
- a digitális bemenetek optocsatolós leválasztása
- a kommunikációs rész mágneses leválasztása
- TVS védelem túlfeszültség-tüskék ellen
- ESD, túlfeszültség és túláram elleni védelem

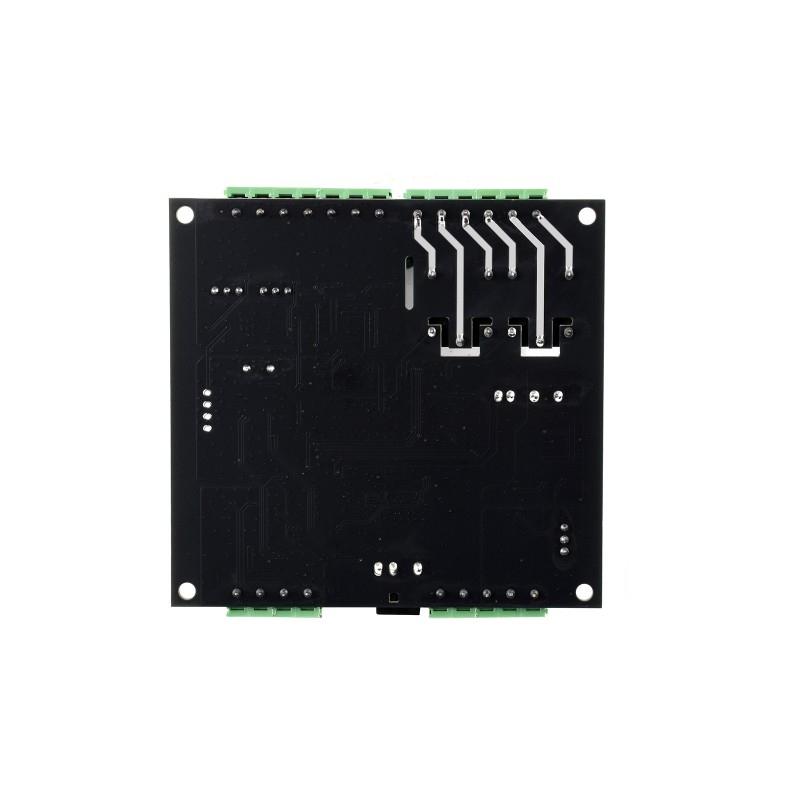

- megerősített vezetőpályák nagyobb áramhoz
Műszaki specifikációk
| Tápfeszültség | 7 – 36 V DC |
| Kommunikációs interfész | RS485 |
| Kommunikációs protokoll | Modbus RTU |
| Modbus cím | 1 – 255 |
| Alapértelmezett kommunikációs beállítás | 9600, N, 8, 1 |
| Támogatott átviteli sebességek | 2400 / 4800 / 9600 / 19200 / 38400 / 57600 / 115200 / 128000 / 256000 bps |
| Relé kimenetek | 2 csatorna, 1× NO + 1× NC |
| Relé érintkezők terhelhetősége | ≤10 A / 250 V AC vagy ≤10 A / 30 V DC |
| Digitális bemenetek | 2 csatorna, passzív vagy aktív bemenet |
| Aktív digitális bemenet | 5 – 36 V DC, NPN vagy PNP |
| Analóg kimenetek | 2 csatorna, áramkimenet 0 – 20 mA |
| Analóg kimenet felbontása | 12 bit, 1 μA |
| Analóg kimenet pontossága | ±0,03 mA |
| Analóg bemenetek | 2 csatorna |
| Analóg bemenet tartománya | 0 – 10 V / 2 – 10 V / 0 – 20 mA / 4 – 20 mA |
| Analóg bemenet pontossága | 12 bites felbontás, pontosság ≤3 ‰ |
| Adatfrissítési sebesség | 31 Hz |
| LED jelzőfények | STA, TXD, RXD |
Alkalmazási példák
A modul alkalmas vezérlőrendszer vagy számítógép különböző érzékelőkkel és aktuátorokkal való összekapcsolására RS485 buszon és Modbus RTU protokollon keresztül.
- relé kimenetek vezérlése szelep, motor vagy szivattyú számára
- arányos szelep analóg vezérlése
- páratartalom-, szint- vagy nyomásérzékelők olvasása
- digitális jelek csatlakoztatása kapcsolóktól vagy érzékelőktől
- adatgyűjtés és távoli vezérlés RS485-ön keresztül
- PLC, ipari vezérlőrendszerek vagy RS485-tel rendelkező mikrokontrollerek bővítése
Bekötési megjegyzés
A modul csavaros sorkapcson vagy kerek DC csatlakozón keresztül táplálható. Ezt a két tápfeszültség bemenetet azonban nem szabad egyidejűleg használni. A terhelés relé kimenetekre történő csatlakoztatása előtt ellenőrizni kell az érintkezők maximális megengedett terhelhetőségét, és be kell tartani a terhelés típusának megfelelő biztonságos bekötést.
Dokumentáció
A dokumentációt, parancsokat és bekötési példákat a gyártó oldalán találja: Waveshare Modbus RTU Module (A) Wiki
