Leírás

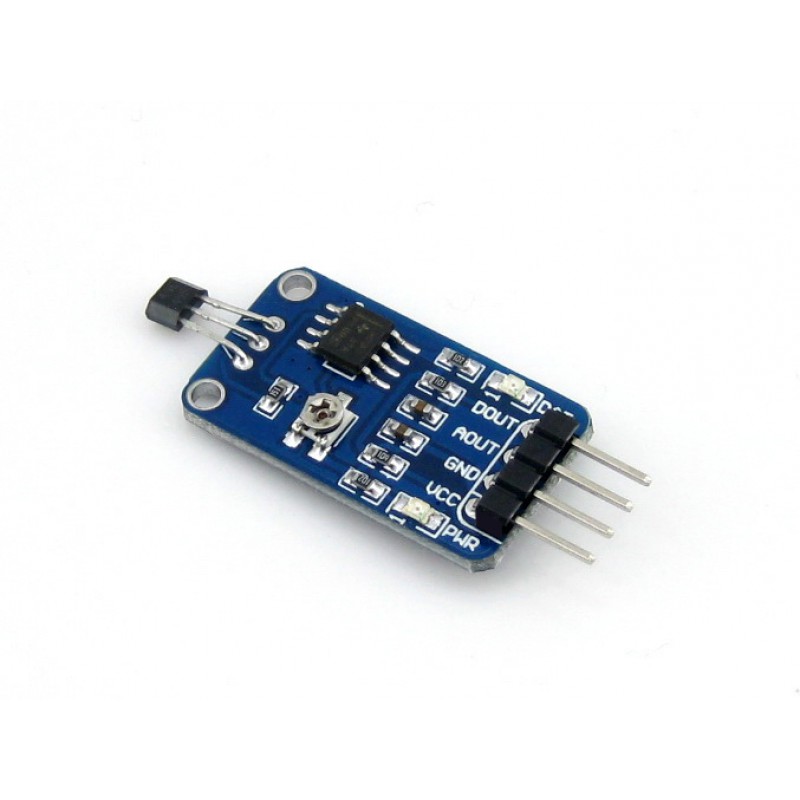

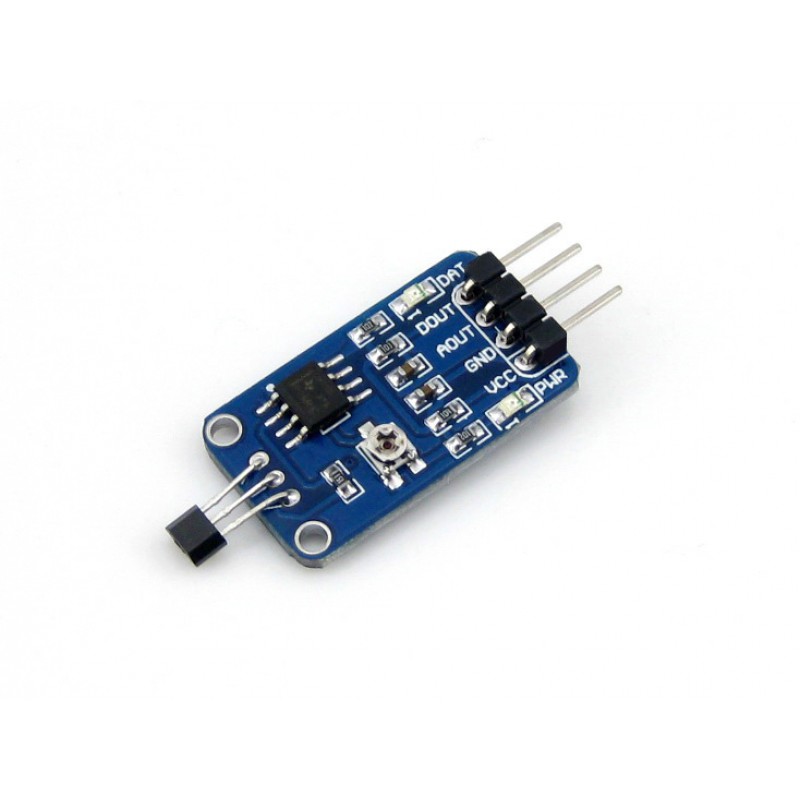

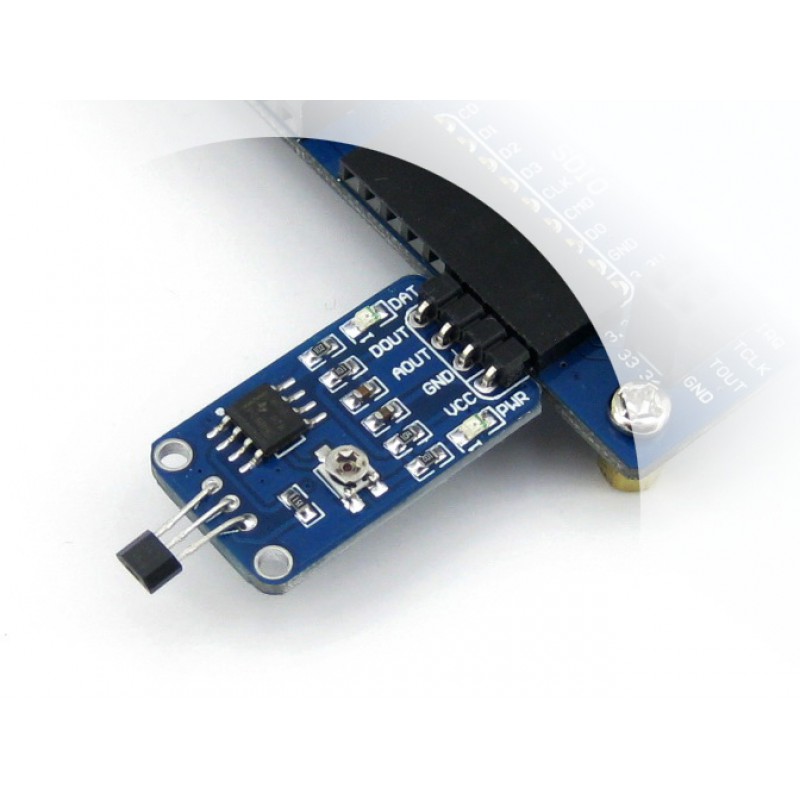

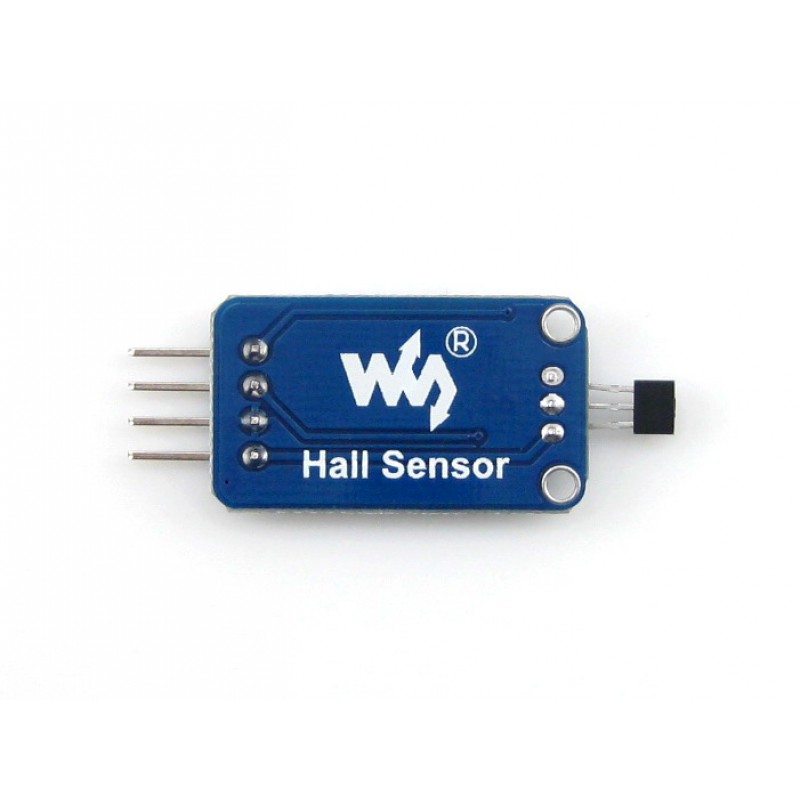

Hall érzékelő modul 49E a mágneses mező detektálására szolgál. A modul a 49E Hall érzékelőt és az LM393 komparátort használja, így analóg és digitális kimenetet is biztosít.
Az analóg kimenet AOUT a mágneses mező intenzitása szerint változik. A digitális kimenet DOUT a beállított küszöbérték alapján kapcsol, amely a modul potenciométerével szabályozható. A mágneses mező detektálásakor a felhasználó a kimeneti állapotot a jelzés LED diódán keresztül is nyomon követheti.
A modul Arduino, Raspberry Pi Pico, STM32 és egyéb mikrokontroller platformokhoz alkalmas.
Fő jellemzők
- Hall érzékelő 49E – mágneses mező detektálása
- LM393 komparátor – digitális kimenet feldolgozása
- AOUT analóg kimenet – az érték a mágneses mező intenzitása szerint változik
- DOUT digitális kimenet – a beállított küszöbérték alapján kapcsol
- Állítható érzékenység – a modul potenciométerével
- Jelzés LED dióda – a kimeneti állapot jelzése
- Kompakt méretek – prototípusok és projektekbe való beépítéshez ideális
Technikai specifikációk
| Érzékelő típusa | Hall érzékelő |
| Érzékelő | 49E |
| Komparátor | LM393 |
| Tápfeszültség | 2,3 – 5,3 V |
| Kimenetek | Analóg AOUT, digitális DOUT |
| Érzékenység beállítása | Potenciméter a modulon |
| Méretek | 27,0 × 15,5 mm |
| Szerelési lyukak | 2,0 mm |

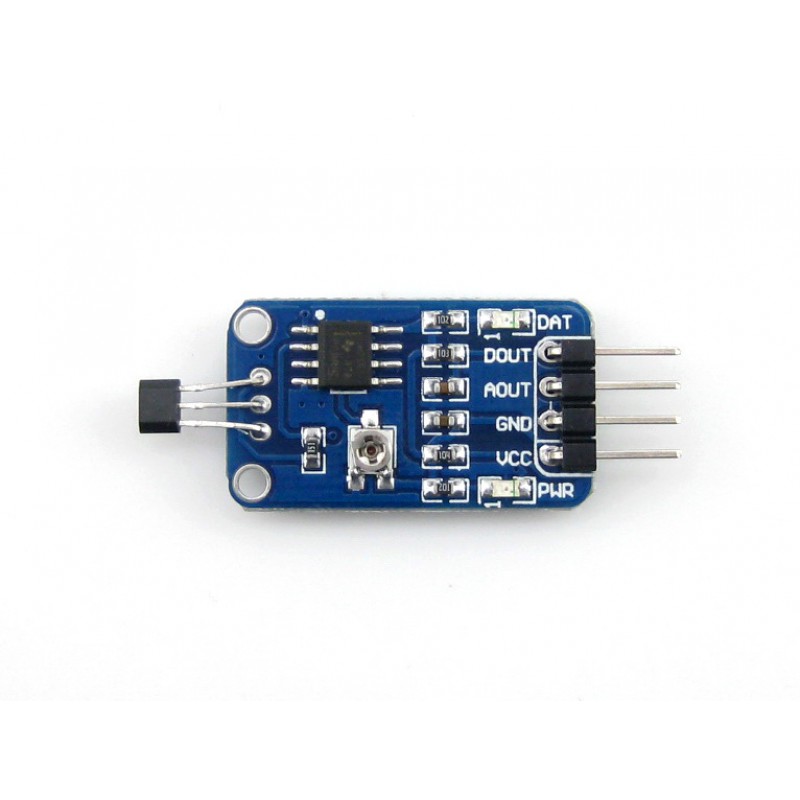

Tüskék leírása
| VCC | A modul táplálása |
| GND | Föld |
| AOUT | Analóg kimenet |
| DOUT | Digitális kimenet |
Felhasználás
- mágneses mező detektálása
- mágnes jelenlétének érzékelése
- pozíció vagy véghelyzetének érzékelése
- fordulatszám mérése mágnes segítségével
- Arduino, Raspberry Pi Pico és STM32 projektek
- automatizációs és beágyazott alkalmazások
A modul csatlakoztatásáról, minta kódról és használatáról további információ a gyártó weboldalán található: Waveshare Hall Sensor Wiki
