Leírás

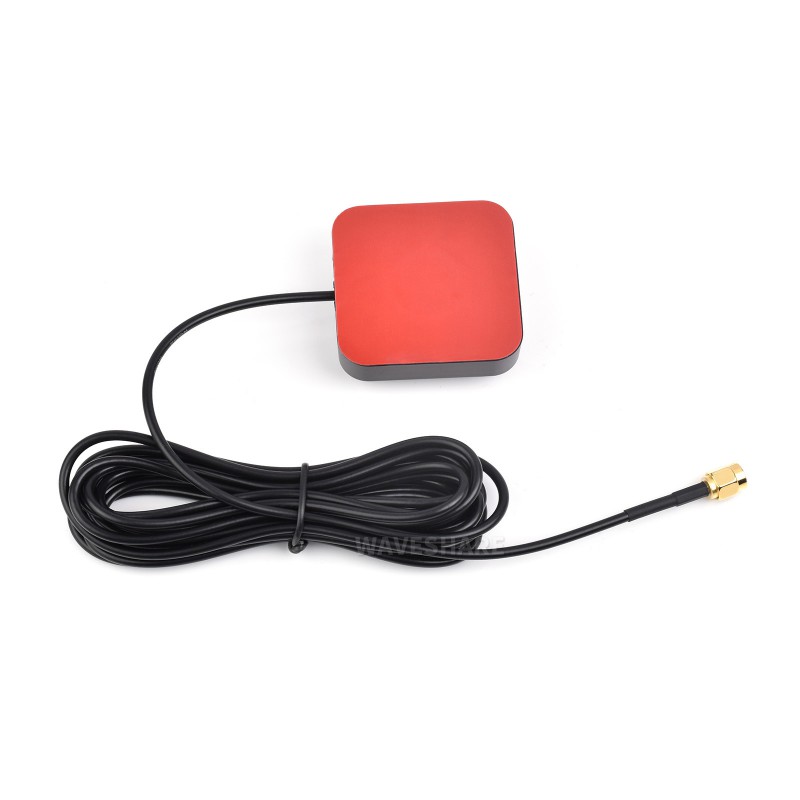

A Waveshare GPS External Antenna (D) egy aktív GNSS-antenna, amely a GPS / GNSS modulok műholdjel-vételének javítására szolgál. Támogatja a kétfrekvenciás L1 + L5 sávokat és több navigációs rendszert, például a GPS, BeiDou, Galileo, QZSS és IRNSS rendszereket.
Az antenna különösen olyan esetekben hasznos, amikor a GNSS modul rosszabb pozícióban, műszaki összeállításban, dobozban vagy az égboltra jó kilátást biztosító helytől távolabb helyezkedik el. A külső kialakításnak köszönhetően az antenna alkalmasabb helyre telepíthető, így javítva a jelvétel feltételeit.
Főbb jellemzők
- aktív GNSS-antenna
- L1 + L5 sávok támogatása
- több GNSS-rendszer támogatása – GPS, BeiDou, Galileo, QZSS, IRNSS
- SMA-J csatlakozó
- kompatibilis antennacsatlakozóval rendelkező GPS / GNSS modulokhoz alkalmas
- megfelelő antennaelhelyezés esetén javítja a jelvételt
Műszaki adatok
| Antennatípus | Aktív GNSS-antenna |
| Támogatott sávok | L1 + L5 |
| Támogatott rendszerek | BD / GPS / Galileo / QZSS / IRNSS és egyéb kompatibilis GNSS-rendszerek |
| Csatlakozó | SMA-J |
| Impedancia | 50 Ω |
| Kábel | RG174 |
| Kábelhossz | 3 m |
| Üzemi feszültség | DC 3,0 – 18,0 V |
| Üzemi áram | ≤ 20 mA |
| Üzemi hőmérséklet | -40 °C és +85 °C között |
Felhasználás
- GPS / GNSS projektek
- külső antenna GNSS-modulokhoz
- helymeghatározási és lokalizációs rendszerek
- Raspberry Pi vagy más fejlesztői kártyákkal megvalósított projektek
- jelvétel javítása, ha a modul dobozban vagy beltérben helyezkedik el
Ajánlott kiegészítők

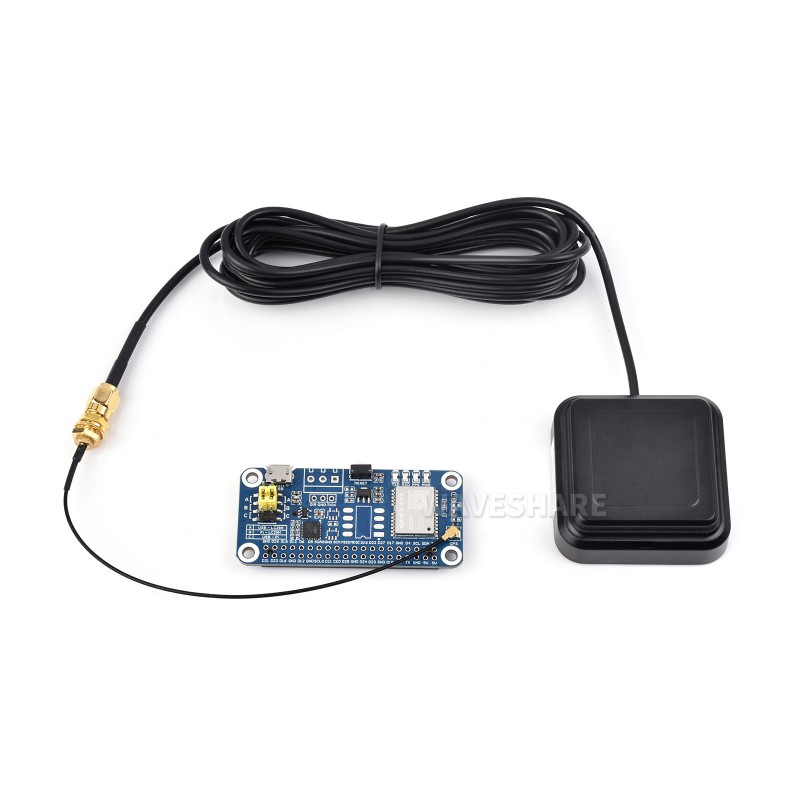

Az antenna például a Waveshare L76K GPS HAT modulhoz alkalmas, illetve más GPS / GNSS modulokhoz, amelyek kompatibilis SMA-csatlakozóval és aktív antenna támogatással rendelkeznek.
