Leírás

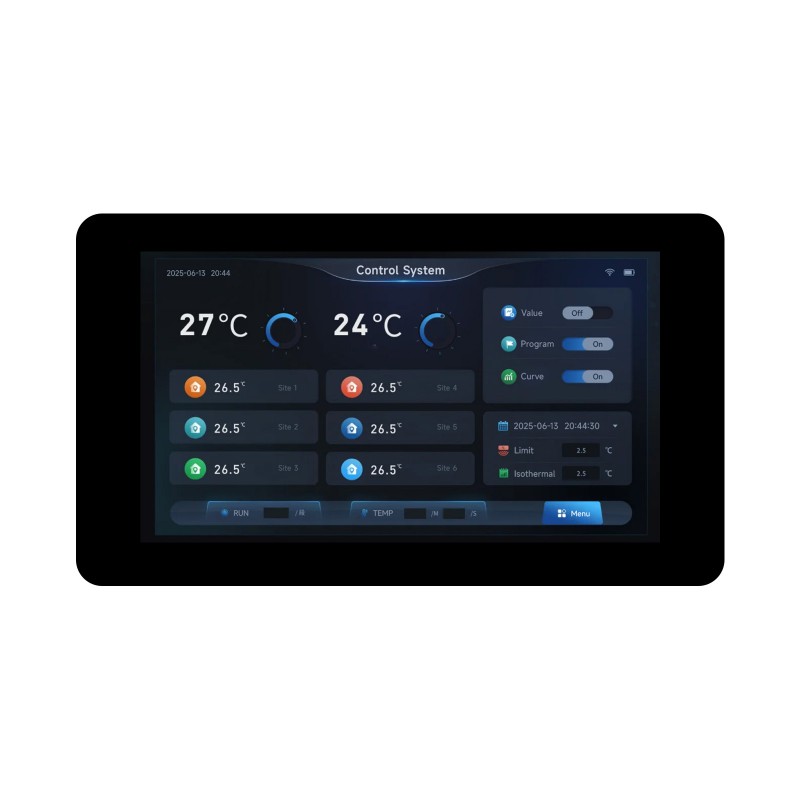

Waveshare ESP32-S3-Touch-LCD-7B egy fejlesztői kártya nagy teljesítményű ESP32-S3-mal és integrált 7″-os IPS LCD kijelzővel, 1024 × 600 px felbontással és 5 pontos kapacitív érintéssel. Alkalmas HMI felületek, vezérlőpanelek, IoT-eszközök, okosotthon-alkalmazások és egyéb grafikus felhasználói felülettel rendelkező projektek fejlesztésére.
A kártya WiFi-t, Bluetooth 5 LE-t, CAN-t, RS485-öt, I2C-t, UART-ot, USB-t és microSD kártyahelyet kínál. A 16 MB Flash és 8 MB PSRAM révén elegendő memóriát biztosít összetettebb alkalmazásokhoz és például LVGL-lel létrehozott grafikus felületekhez is.
Főbb jellemzők
- 7″-os IPS kijelző 5 pontos kapacitív érintéssel
- ESP32-S3 WiFi-vel és Bluetooth 5 LE-vel
- alkalmas HMI- és grafikus alkalmazásokhoz LVGL-lel
- integrált CAN, RS485, I2C, UART és USB interfészek
- microSD / TF kártyahely
- 3,7 V-os Li-ion akkumulátor támogatása töltéssel és feszültségfigyeléssel
- állítható kijelző-háttérvilágítás
Műszaki adatok
| Modul | ESP32-S3-WROOM-1-N16R8 |
| Processzor | Xtensa 32 bites LX7, kétmagos, akár 240 MHz |
| SRAM | 512 KB |
| ROM | 384 KB |
| Flash | 16 MB |
| PSRAM | 8 MB |
| WiFi | 2,4 GHz IEEE 802.11 b/g/n |
| Bluetooth | Bluetooth 5 LE |
| Kijelző | 7″-os IPS LCD |
| Felbontás | 1024 × 600 px |
| Színek | 65K |
| Betekintési szög | 170° |
| Fényerő | 235 cd/m² |
| Érintés | kapacitív, 5 pontos |
| Az érintőpanel felülete | edzett üveg |
| Interfészek | CAN, RS485, I2C, UART, USB |
| Háttértár | microSD / TF kártya |
| Táplálás | 5 V USB-C-n keresztül |
| Tipikus fogyasztás | 5 V / 350 mA |
| Akkumulátor | 1× 3,7 V-os Li-ion, PH2.0 2 tűs csatlakozó |
| Üzemi hőmérséklet | 0 és 65 °C között |
| Az érintős változat méretei | 192,96 × 110,76 mm |
Interfészek és bővítési lehetőségek
A kártya külső modulok és érzékelők széles körének csatlakoztatását teszi lehetővé RS485, CAN, I2C, UART és GPIO interfészeken keresztül. Mind a CAN, mind az RS485 állítható 120 Ω-os lezáró ellenállásokkal rendelkezik.
Az UART interfész USB-C-n és külön csatlakozón keresztül is elérhető; a kettő között a kártyán található kapcsolóval lehet váltani.

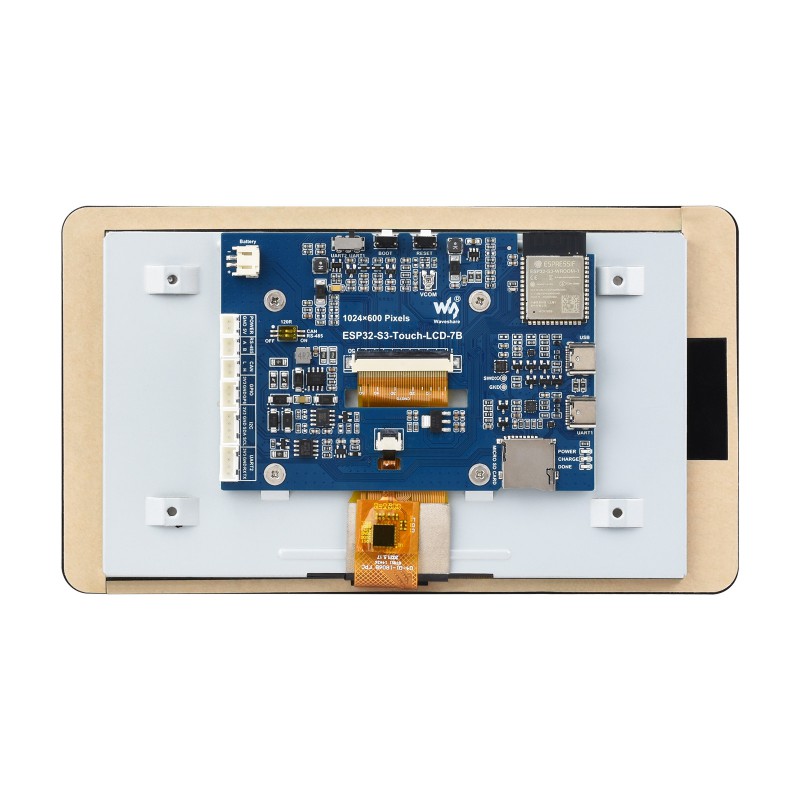

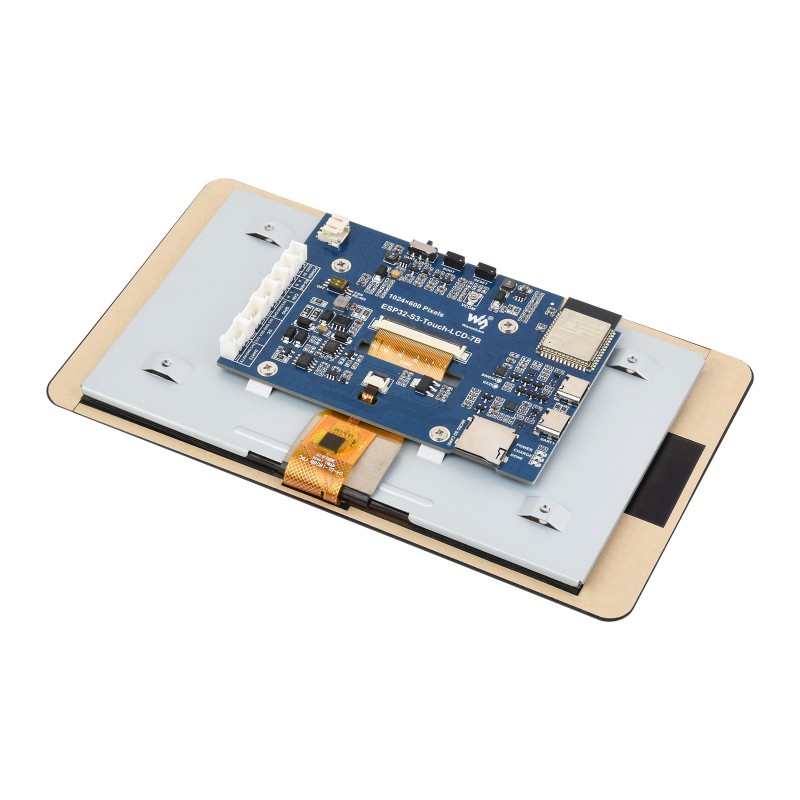

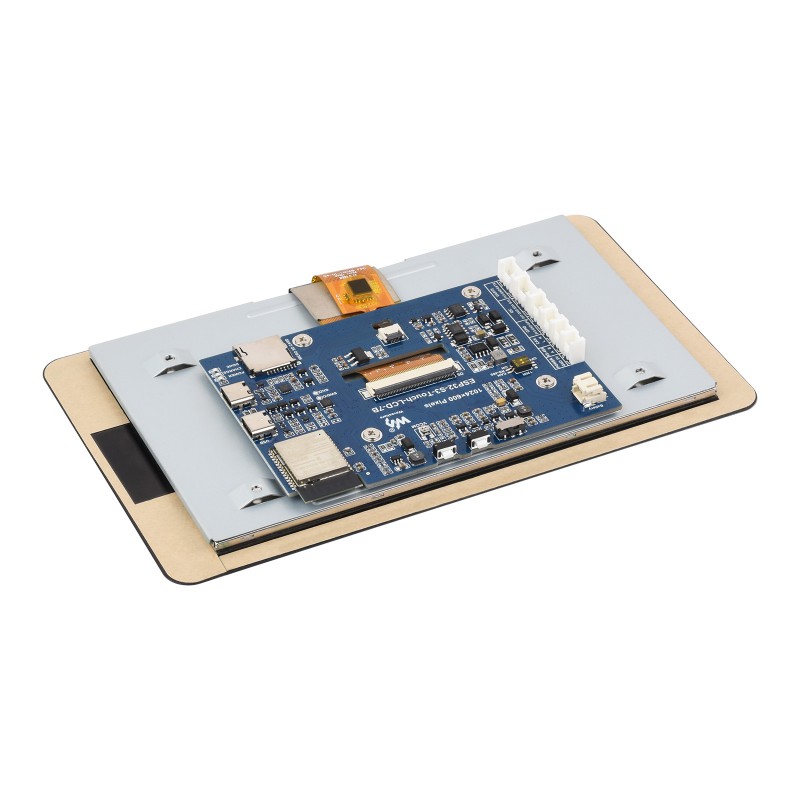

A kártya részei és funkciói
| Szám | Leírás | Szám | Leírás |
| 1 | ESP32-S3-WROOM-1-N16R8 – fő WiFi / Bluetooth modul | 12 | 5 V-os kimenet |
| 2 | LCD panel csatlakozó | 13 | PH2.0 akkumulátorcsatlakozó – egycellás 3,7 V-os Li-ion akkumulátorhoz |
| 3 | Érintőpanel csatlakozó | 14 | CAN 120 Ω – a lezáró ellenállás be- / kikapcsolása |
| 4 | TF / microSD foglalat | 15 | RS485 120 Ω – a lezáró ellenállás be- / kikapcsolása |
| 5 | USB Type-C – USB interfész és táplálás | 16 | UART kapcsoló – UART1 / UART2 választása |
| 6 | UART1 USB-C – USB/UART interfész | 17 | BOOT – belépés a programozási módba |
| 7 | UART2 – külső UART csatlakozó | 18 | RESET – a mikrokontroller visszaállítása |
| 8 | I2C csatlakozó | 19 | DONE – az akkumulátortöltés befejezésének jelzése |
| 9 | Érzékelő csatlakozó | 20 | CHARGE – az akkumulátortöltés jelzése |
| 10 | CAN csatlakozó | 21 | POWER – tápfeszültség jelzés |
| 11 | RS485 csatlakozó |
Táplálás akkumulátorról
A kártya egycellás 3,7 V-os Li-ion akkumulátort támogat PH2.0 2 tűs csatlakozóval. Az integrált áramkör biztosítja az akkumulátor töltését és feszültségének 5 V-ra emelését. A gyártó 2000 mAh maximális akkumulátorkapacitást ajánl. Az akkumulátor nem része a csomagnak.
Fontos figyelmeztetés
Az USB és a CAN közös ESP32-S3 lábakat használnak, és az üzemmód belsőleg kapcsolódik. Ha a számítógép nem ismeri fel az eszközt USB-n keresztül, előfordulhat, hogy a CAN mód aktív. A váltás és a programozás részletes leírása a gyártói dokumentációban található.
A csomag tartalma
- 1× Waveshare ESP32-S3-Touch-LCD-7B
- 3× HY2.0 2 tűs → 2,54 mm Dupont kábel
- 1× HY2.0 3 tűs → 2,54 mm Dupont kábel
- 2× HY2.0 4 tűs → 2,54 mm Dupont kábel
- 1× csavarkészlet
Az USB-kábel, a microSD kártya és a Li-ion akkumulátor nem része a csomagnak.
Arduino és ESP-IDF útmutatók, mintaprogramok, az egyes interfészek bekötése, kapcsolási rajz és további műszaki dokumentáció a Wiki – ESP32-S3-Touch-LCD-7B oldalon található.
