Leírás
Waveshare ESP32-S3-Touch-LCD-7 egy fejlesztőkártya integrált 7″ IPS LCD kijelzővel, kapacitív érintésérzékeléssel és az ESP32-S3 mikrovezérlővel. Alkalmas HMI felületek, vezérlőpanelek, IoT-eszközök, okosotthon-alkalmazások és grafikus felhasználói felülettel rendelkező projektek fejlesztésére.
A kártya az ESP32-S3N16R8 chipet használja, amely egy 32 bites kétmagos Xtensa LX7 processzor, amely akár 240 MHz frekvencián működik. Elérhető 16 MB Flash és 8 MB PSRAM, amely lehetővé teszi a grafikus könyvtárak, például az LVGL simább működését.

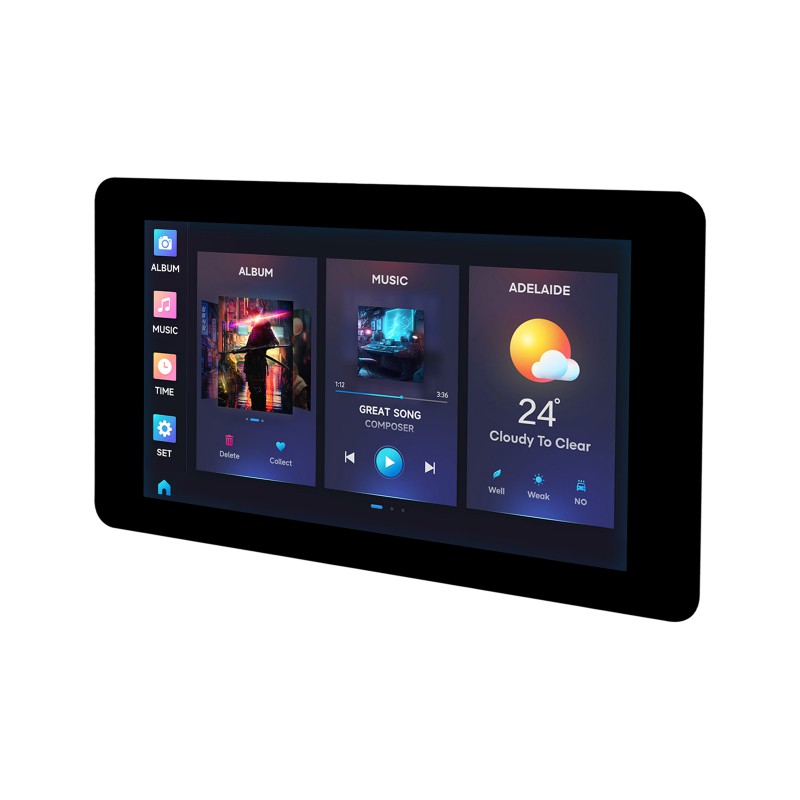

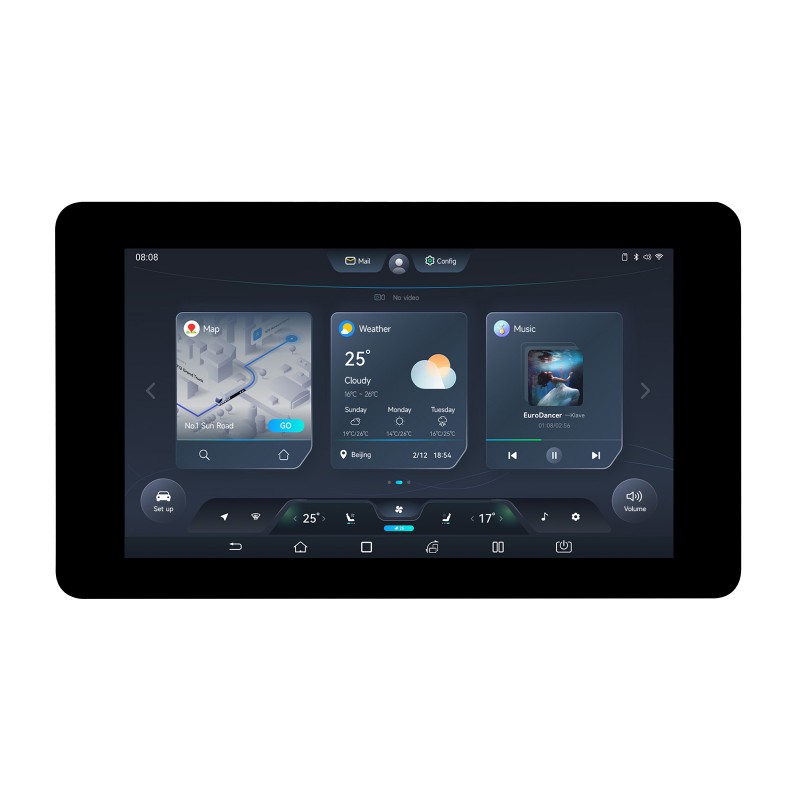

Az integrált 7″ LCD kijelző 800 × 480 px felbontással rendelkezik, IPS pane, 170° nézési szög és 65K szín megjelenítés. Az érintőképernyős verzió támogatja az 5 pontos kapacitív érintésérzékelést I2C felületen keresztül, szinterrupt támogatással.
A kártya 2,4 GHz WiFi 802.11 b/g/n és Bluetooth 5 LE vezeték nélküli kommunikációt támogat beépített antennával. Emellett számos praktikus felületet tartalmaz, mint például USB-C, CAN, RS485, I2C, UART, szenzor csatlakozó, TF foglalat és 3,7 V lítium-akkumulátor csatlakozó.
Az ESP32-S3, a nagy érintőképernyős kijelző és a CAN/RS485 felületek kombinációja révén a kártya alkalmas vezérlőpanelekhez, ipari prototípusokhoz, felügyeleti rendszerekhez vagy egyéni grafikus alkalmazásokhoz. A fejlesztés lehetséges az Arduino IDE és az ESP-IDF környezetben egyaránt.
Figyelmeztetés: Ez egy fejlesztőkártya, nem egy kész ipari HMI eszköz. Konkrét alkalmazásban való használatkor biztosítani kell a megfelelő tápellátást, burkolatot és a szoftver tesztelését.
Fő jellemzők
- ESP32-S3 fejlesztőkártya kijelzővel – alkalmas HMI, IoT és grafikus alkalmazásokhoz
- 7″ IPS LCD kijelző – 800 × 480 px felbontás és 170° nézési szög
- Kapacitív érintés – 5 pontos érintésérzékelés I2C felületen keresztül
- ESP32-S3N16R8 – kétmagos Xtensa LX7 processzor akár 240 MHz-ig
- 16 MB Flash és 8 MB PSRAM – alkalmas grafikus felületekhez és LVGL projektekhez
- WiFi és Bluetooth – 2,4 GHz WiFi 802.11 b/g/n és Bluetooth 5 LE
- USB-C csatlakozó – tápellátás, programozás és kommunikáció
- Kiterjesztett felületek – CAN, RS485, I2C, UART, szenzor csatlakozó és TF foglalat
- 3,7 V Li-ion akkumulátor csatlakozó – beépített töltőáramkörrel
- Arduino IDE és ESP-IDF támogatás – rugalmas fejlesztési lehetőségek
Technikai specifikációk
| MCU | ESP32-S3N16R8 | Processzor | 32 bites Xtensa LX7, kétmagos |
| Processzor frekvenciája | akár 240 MHz | Flash | 16 MB |
| PSRAM | 8 MB | Vezeték nélküli kommunikáció | 2,4 GHz WiFi, Bluetooth 5 LE |
| Képátló | 7″ | Kijelző típusa | IPS LCD |
| Felbontás | 800 × 480 px | Színek | 65K szín |
| Nézési szög | 170° | Kijelző fényereje | 345 cd/m² |
| Érintés | Kapacitív, 5 pontos | Érintési felület | I2C |
| Kijelző felület | RGB | Tápellátás | 5 V USB-C-n keresztül |
| Fogyasztás | 5 V / 450 mA | USB csatlakozó | USB Type-C |
| Felületek | CAN, RS485, I2C, UART, USB | Tárolás | TF / microSD foglalat |
| Akkumulátor csatlakozó | PH2.0 3,7 V Li-ion akkumulátorhoz | Töltő áram | 580 mA |
| Fejlesztői környezet | Arduino IDE / ESP-IDF | Üzemi hőmérséklet | 0 – 65 °C |
| Méretek | 192,96 × 110,76 mm | Verzió | Kapacitív érintéssel |

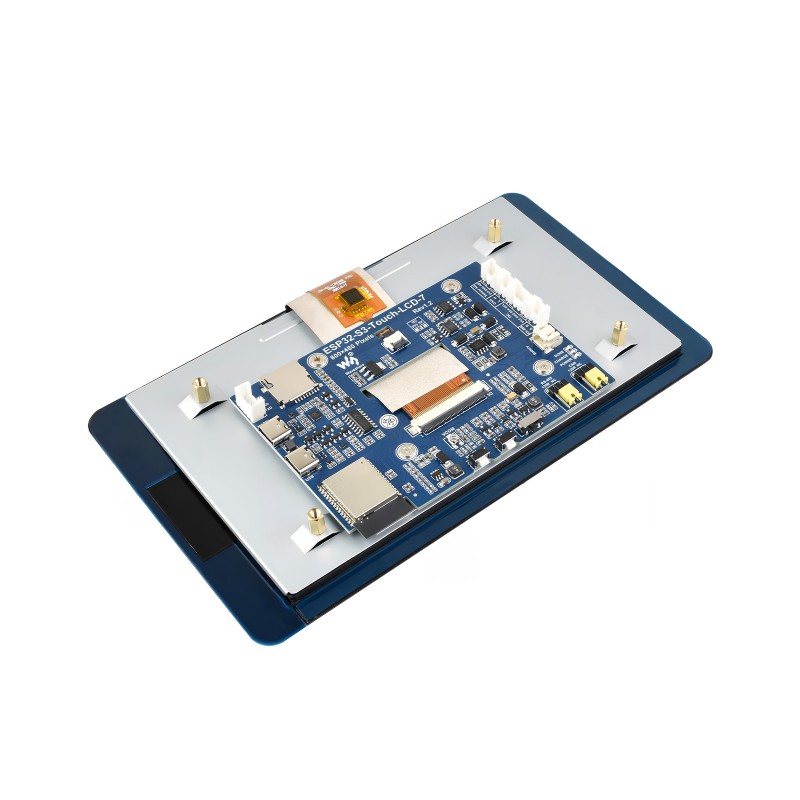

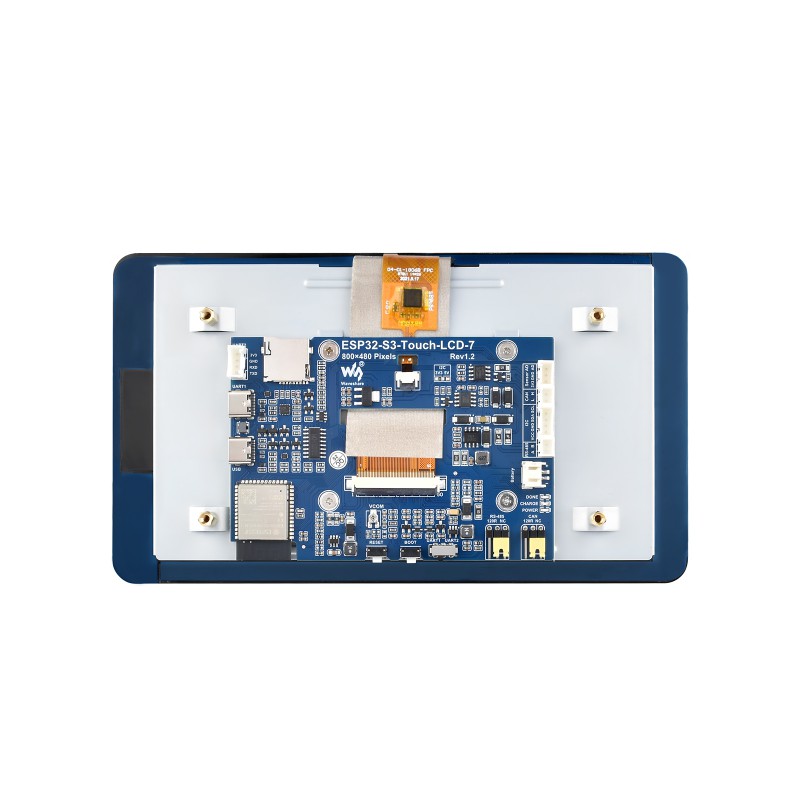

A kártyán lévő felületek és elemek leírása
| 1 | ESP32-S3N16R8 mikrovezérlő WiFi és Bluetooth LE-vel | 12 | 3,7 V Li-ion akkumulátor csatlakozó |
| 2 | BOOT gomb a programozási mód aktiválásához | 13 | CAN 120 Ω kapcsoló / záróellenállás a CAN busz számára |
| 3 | Hangszóró csatlakozó / audio kimenet | 14 | RS485 120 Ω kapcsoló / záróellenállás az RS485 busz számára |
| 4 | TF / microSD kártya foglalat | 15 | UART1 / UART2 kapcsoló |
| 5 | USB-C csatlakozó | 16 | BOOT gomb |
| 6 | USB-C csatlakozó | 17 | RESET gomb |
| 7 | UART1 csatlakozó | 18 | Tápellátás kapcsoló / 3,3 V mód választása |
| 8 | Szenzor A/D csatlakozó | 19 | DONE LED jelző – akkumulátor töltési állapota |
| 9 | CAN csatlakozó | 20 | CHARGE LED jelző – akkumulátor töltése |
| 10 | I2C csatlakozó | 21 | POWER LED jelző – kártya tápellátása |
| 11 | RS485 csatlakozó |
Csomag tartalma
- 1× Waveshare ESP32-S3-Touch-LCD-7
- 2× HY2.0 2P – 2 pin kábel, 10 cm
- 1× HY2.0 3P – 3 pin kábel, 10 cm
- 2× HY2.0 4P – 4 pin kábel, 10 cm
- 1× csavar készlet
Felhasználás
- HMI vezérlőpanelek
- IoT és okosotthon alkalmazások
- grafikus felhasználói felületek LVGL-lel
- szenzor adatok monitorozása
- eszközök vezérlése CAN vagy RS485 felett
- ESP32-S3 projektek fejlesztése
- érintőképernyős alkalmazások prototípusozása
- automatizálás és irányítórendszerek
További információ a konfigurációról, dokumentációról és használatról a gyártó honlapján található: Waveshare ESP32-S3-Touch-LCD-7 Wiki
