Leírás
Waveshare ESP32-S3-Touch-LCD-2.8C egy fejlesztőtábla erős ESP32-S3 processzorral és 2,8″ kerek kapacitív érintőképernyős IPS kijelzővel 480 × 480 px felbontással. Kombinálja a WiFi-t, a Bluetooth 5-öt, a bővített memóriát és számos integrált periférikumot, így ideális HMI interfészekhez, vezérlőpanelekhez, IoT eszközökhöz és LVGL grafikus felületű projektekhez.
A tábla 6 tengelyes IMU szenzort, RTC-t, TF/microSD helyet, sumogót, UART és I2C csatlakozókat tartalmaz, és támogatja a 3,7 V Li-ion akkumulátor táplálást integrált töltéssel.
Fő tulajdonságok
- 2,8″ kapacitív érintőképernyős IPS kijelző
- alkalmas grafikus felületekhez és LVGL-hez
- WiFi és Bluetooth 5 LE
- integrált 6 tengelyes IMU szenzor
- RTC óra
- TF/microSD hely
- I2C, UART és multifunkcionális bővítő interfész
- Li-ion akkumulátor és töltés támogatása
- külső antenna csatlakoztatásának lehetősége
Technikai specifikációk
| Processzor | ESP32-S3R8, dual-core Xtensa LX7, akár 240 MHz |
| SRAM / ROM | 512 KB / 384 KB |
| PSRAM | 8 MB |
| Flash | 16 MB |
| WiFi | 2,4 GHz, IEEE 802.11 b/g/n |
| Bluetooth | Bluetooth 5 LE |
| Kijelző | 2,8″ IPS |
| Felbontás | 480 × 480 px |
| Kijelző vezérlő | ST7701 |
| Kijelzőinterfész | RGB |
| Érintés | kapacitív, I2C |
| Érintésvezérlő | GT911 |
| Kontraszt | 1200:1 |
| Nézési szög | 160° |
| IMU | QMI8658, 6 tengelyes |
| RTC | PCF85063 |
| Tárolás | TF / microSD |
| Akkumulátor | 3,7 V Li-ion, MX1.25 2-pin |
| Fejlesztés | Arduino IDE, ESP-IDF |

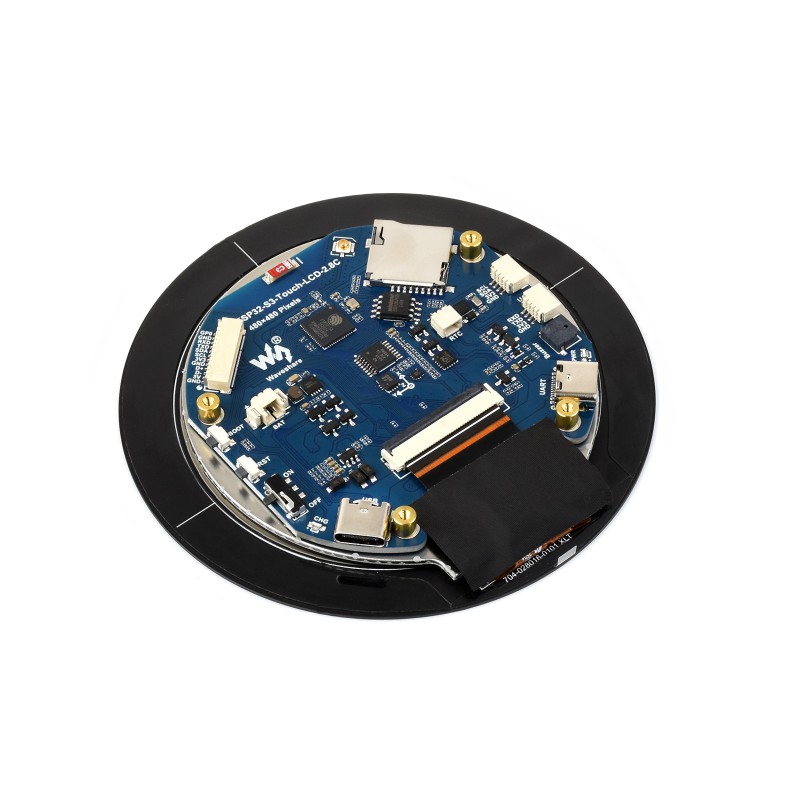

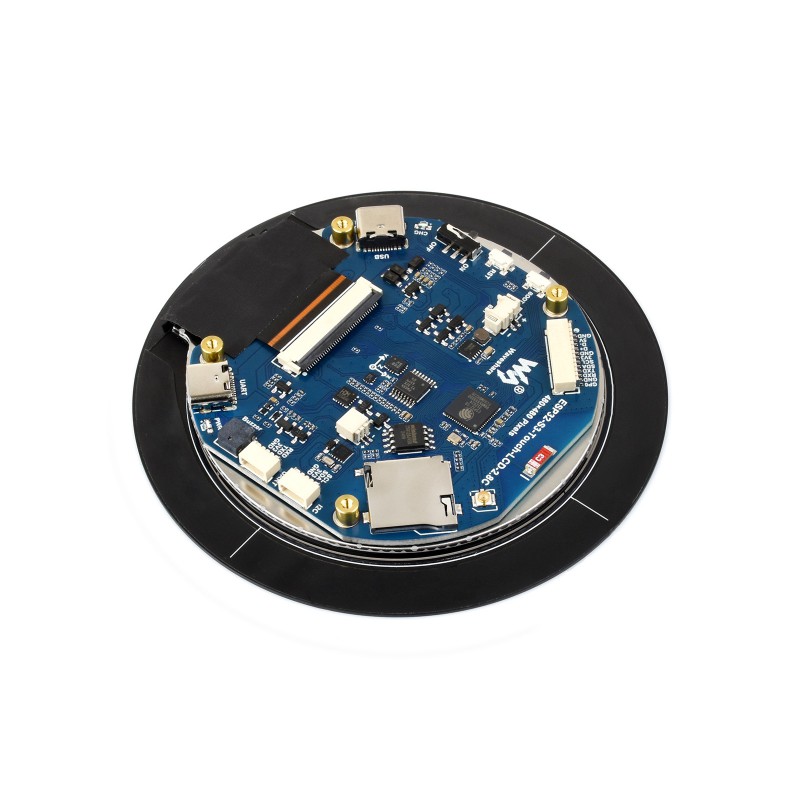

Tábla elrendezése

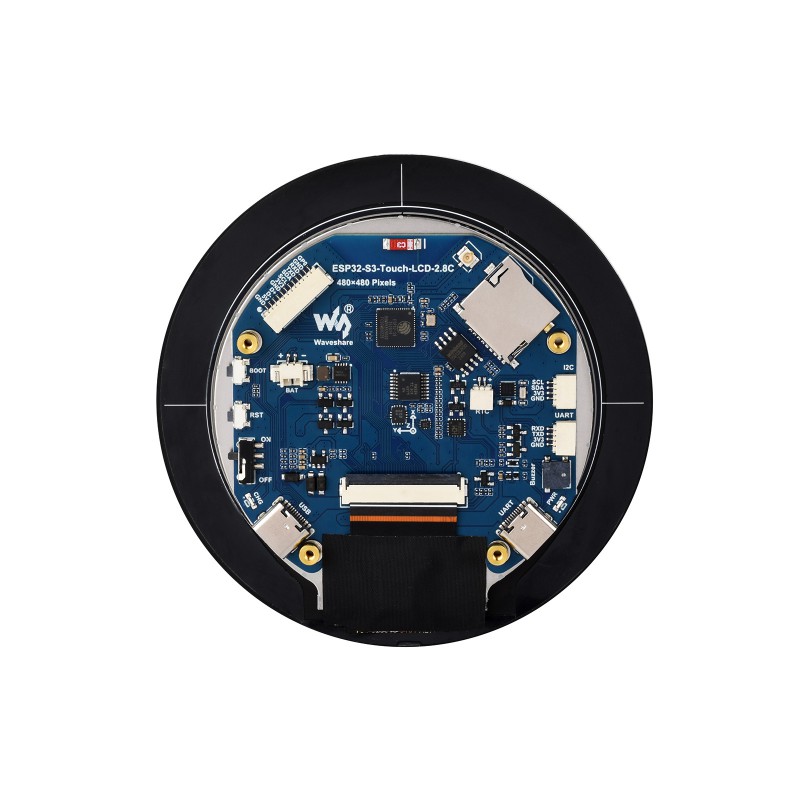

A képen a tábla fő összetevői vannak jelölve:
| Szám | Leírás | Szám | Leírás |
| 1 | ESP32-S3R8 | 13 | IPEX1 csatlakozó |
| 2 | QMI8658 – 6 tengelyes IMU | 14 | TF / microSD hely |
| 3 | TCA9554PWR – GPIO bővítő | 15 | RTC akkumulátor csatlakozó |
| 4 | FSUSB42UMX – UART kapcsoló | 16 | I2C csatlakozó |
| 5 | CH343P – USB/UART konverter | 17 | UART csatlakozó |
| 6 | 16 MB Flash | 18 | USB-C UART/programozáshoz |
| 7 | PCF85063 – RTC | 19 | Sumogó |
| 8 | Akkumulátor töltéskezelés | 20 | Töltési indikátor |
| 9 | ME6217C33M5G – LDO | 21 | Áramellátás indikátor |
| 10 | USB-C | 22 | Akkumulátor áramellátás vezérlése |
| 11 | 3,7 V Li-ion akkumulátor csatlakozó | 23 | RESET |
| 12 | 12-pin multifunkcionális interfész | 24 | BOOT |
| 25 | Külső antenna választó ellenállás |
Pinout
A csatlakozók jelintézetei külön képen láthatóak. Például GPIO0, USB D+/D−, UART RX/TX, I2C SDA/SCL, 3,3 V, 5 V és GND vannak kivezetésre.
Akkumulátortöltés
A tábla MX1.25 2PIN csatlakozóval rendelkezik 3,7 V Li-ion akkumulátorhoz és integrált töltési és kisütési áramkörrel. A Li-ion akkumulátor és az önálló RTC akkumulátor nem részei a csomagnak.
Csomag tartalma
- 1× Waveshare ESP32-S3-Touch-LCD-2.8C
- 1× SH1.0 12PIN kábel, kb. 100 mm
- 2× SH1.0 4PIN kábel, kb. 100 mm
Dokumentáció
Útmutatókat, mintaprogramokat, bekötéseket és információkat az Arduino IDE-hez és az ESP-IDF-hez a Wiki oldalon találhat.
