Leírás

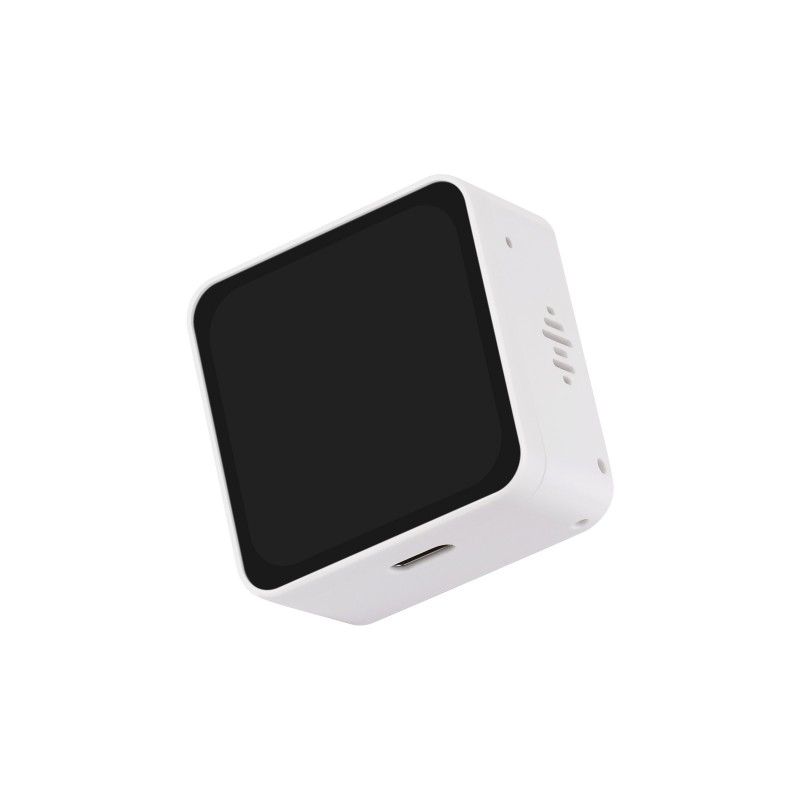

Waveshare ESP32-S3-Touch-AMOLED-2.16 egy kompakt fejlesztői kártya integrált 2,16″-es kapacitív AMOLED kijelzővel, ESP32-S3 mikrokontrollerrel, WiFi-vel, Bluetooth LE-vel, mikrofonokkal, IMU-érzékelővel és akkumulátoros tápellátás támogatásával. Alkalmas okoseszközök, IoT-projektek, hangalapú alkalmazások, kompakt vezérlőpanelek és grafikus felhasználói felületek fejlesztésére.
A kártya ESP32-S3R8 chipet használ 32 bites, kétmagos Xtensa LX7 processzorral, amelynek órajele akár 240 MHz. Rendelkezésre áll 8 MB PSRAM, 16 MB Flash, 512 KB SRAM és 384 KB ROM, így igényesebb grafikus alkalmazásokhoz, kijelzős munkákhoz, hangfunkciókhoz vagy nagyobb memóriaigényű projektekhez is alkalmas.

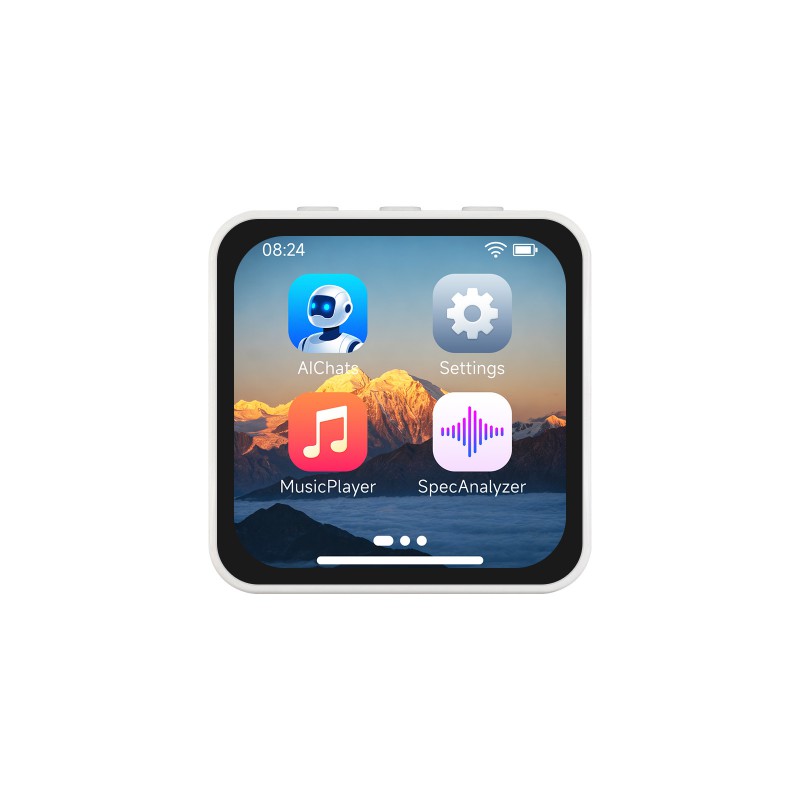

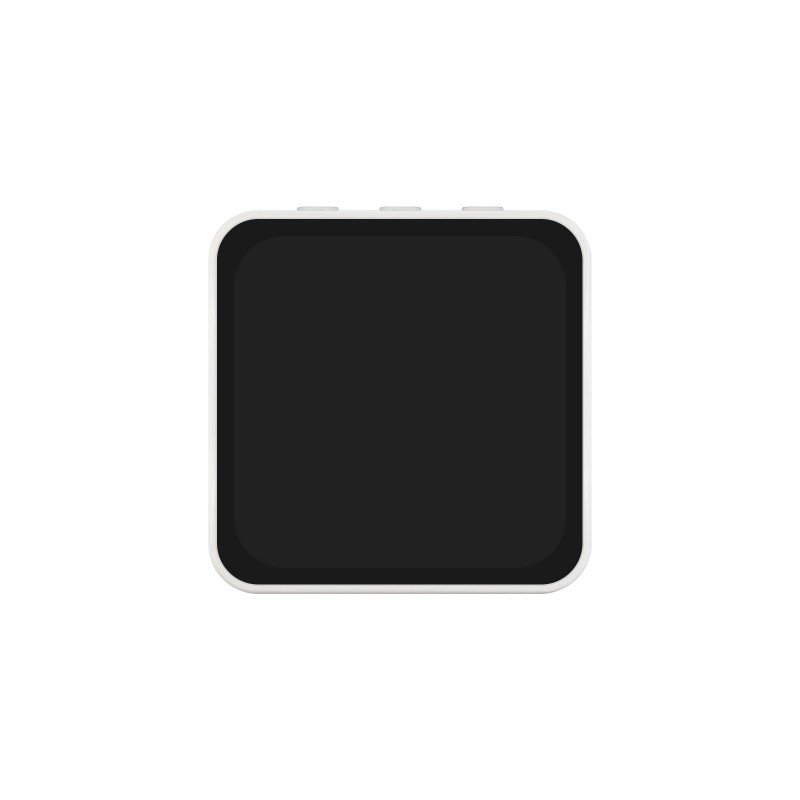

Az integrált 2,16″-es AMOLED kijelző felbontása 480 × 480 px, akár 16,7 millió színt jelenít meg, és magas kontrasztot, gyors válaszidőt és széles betekintési szöget kínál. A kijelző CO5300 vezérlőt használ, és QSPI interfészen keresztül kommunikál. Az érintőréteg kapacitív, és CST9220 érintőchipet használ I2C kommunikációval.
A kártya két mikrofont tartalmaz zaj- és visszhangcsökkentő áramkörrel, így hangvezérlésre, beszédfelismerésre vagy wake-up alkalmazásokhoz is alkalmas. A kártyán QMI8658 6 tengelyes IMU-érzékelő is található, amely 3 tengelyes gyorsulásmérőt és 3 tengelyes giroszkópot kombinál mozgás, gesztusok, orientáció érzékeléséhez vagy lépésszámláláshoz.
A tápellátást és az energiagazdálkodást a AXP2101 chip biztosítja. A kártya USB-C csatlakozóval rendelkezik tápellátáshoz, programozáshoz és soros kimenethez, 3,7 V-os lítium akkumulátor csatlakozóval és akkumulátortöltés támogatásával.
A kártya támogatja a fejlesztést Arduino IDE és ESP-IDF környezetben is. Az AMOLED kijelző, érintés, WiFi, Bluetooth LE, mikrofonok, IMU-érzékelő és akkumulátoros tápellátás kombinációjának köszönhetően gyors prototípuskészítésre és saját eszközökbe való integrálásra is alkalmas.
Főbb jellemzők
- ESP32-S3 fejlesztői kártya – IoT-hez, okoseszközökhöz és grafikus alkalmazásokhoz
- 2,16″-es AMOLED kijelző – 480 × 480 px felbontás és 16,7 millió szín
- Kapacitív érintés – CST9220 érintőchip I2C kommunikációval
- ESP32-S3R8 – kétmagos Xtensa LX7 processzor akár 240 MHz-en
- 8 MB PSRAM és 16 MB Flash – grafikus felületekhez és igényesebb alkalmazásokhoz
- WiFi és Bluetooth LE – 2,4 GHz WiFi 802.11 b/g/n és Bluetooth 5 LE
- Két mikrofon – hangvezérléshez, beszédfelismeréshez és wake-up alkalmazásokhoz
- QMI8658 6 tengelyes IMU-érzékelő – 3 tengelyes gyorsulásmérő és 3 tengelyes giroszkóp
- AXP2101 energiagazdálkodás – tápellátás, akkumulátor és töltés kezelése
- USB-C csatlakozó – tápellátás, programozás és log kimenet
- TF / microSD foglalat – memóriakártya csatlakoztatási lehetőség
- Arduino IDE és ESP-IDF támogatás – rugalmas fejlesztési lehetőségek
Műszaki specifikációk
| MCU | ESP32-S3R8 |
| Processzor | 32 bites Xtensa LX7, kétmagos |
| Processzor órajele | akár 240 MHz |
| SRAM | 512 KB |
| ROM | 384 KB |
| PSRAM | 8 MB |
| Flash memória | 16 MB |
| Vezeték nélküli kommunikáció | 2,4 GHz WiFi 802.11 b/g/n, Bluetooth 5 LE |
| Antenna | Integrált antenna, IPEX 1 lehetőség ellenállások módosítása után |
| Kijelző | 2,16″-es AMOLED |
| Kijelző felbontása | 480 × 480 px |
| Kijelző színei | 16,7 millió szín |
| Fényerő | 600 cd/m² |
| Kontraszt | 100000:1 |
| Kijelző interfész | QSPI |
| Kijelző vezérlő | CO5300 |
| Érintés | Kapacitív érintés |
| Érintőchip | CST9220 |
| Érintő interfész | I2C |
| IMU-érzékelő | QMI8658, 3 tengelyes gyorsulásmérő + 3 tengelyes giroszkóp |
| Mikrofonok | Két mikrofon zaj- és visszhangcsökkentő áramkörrel |
| Audió | Alacsony fogyasztású audio kodek |
| RTC | Igen |
| Tárhely | TF / microSD foglalat |
| Tápellátás / programozás | USB Type-C |
| Akkumulátor csatlakozó | MX1.25 2 tűs csatlakozó 3,7 V-os lítium akkumulátorhoz |
| Energiagazdálkodás | AXP2101 |
| Gombok | PWR, BOOT, GPIO18 gomb |
| Fejlesztői környezetek | Arduino IDE, ESP-IDF |

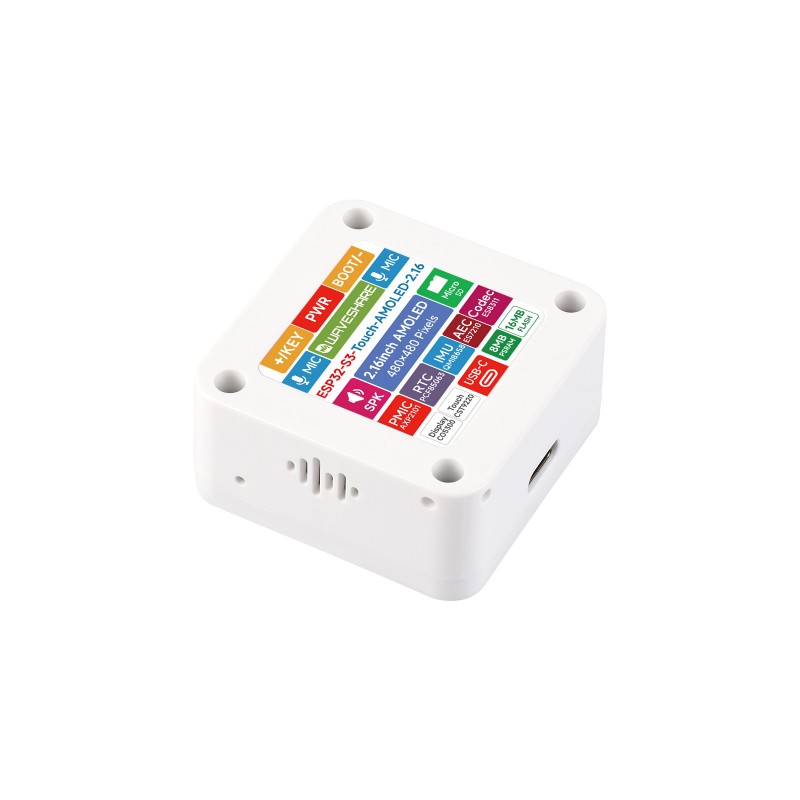

Interfészek és elemek a kártyán
- USB Type-C – tápellátás, programozás és log kimenet
- 2,16″-es AMOLED kijelző – színes érintőkijelző 480 × 480 px felbontással
- MX1.25 akkumulátor csatlakozó – 3,7 V-os lítium akkumulátor csatlakoztatása
- TF / microSD foglalat – memóriakártya csatlakoztatása
- Két mikrofon – hang rögzítése hangalapú alkalmazásokhoz
- QMI8658 IMU – mozgás, gesztusok és orientáció érzékelése
- RTC – valós idejű óra funkciók
- PWR gomb – be-/kikapcsolás és egyedi funkció lehetősége
- BOOT gomb – firmware feltöltés és hibakeresés
- GPIO18 gomb – felhasználó által programozható gomb

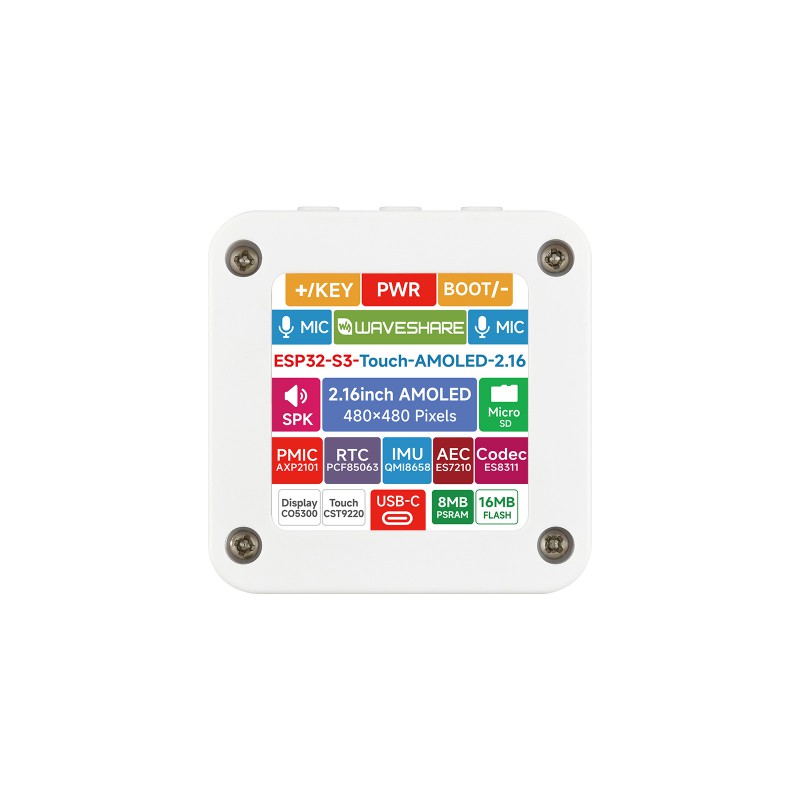

A kártya interfészeinek és elemeinek leírása
| 1 | ESP32-S3R8 WiFi és Bluetooth SoC akár 240 MHz órajellel és 8 MB PSRAM-mal | 8 | TF / microSD foglalat |
| 2 | 16 MB NOR Flash memória | 9 | Két mikrofon visszhangcsökkentő áramkörrel |
| 3 | AXP2101 integrált energiagazdálkodó chip | 10 | GPIO18 gomb egyedi funkció lehetőségével |
| 4 | Integrált 2,4 GHz antenna WiFi-hez és Bluetooth LE-hez | 11 | PWR gomb be-/kikapcsoláshoz és egyedi funkciókhoz |
| 5 | USB Type-C port programozáshoz és log kimenethez | 12 | BOOT gomb az eszköz indításához és hibakereséséhez |
| 6 | MX1.25 2 tűs csatlakozó 3,7 V-os lítium akkumulátorhoz töltés és kisütés támogatásával | 13 | QMI8658 6 tengelyes IMU-érzékelő – 3 tengelyes giroszkóp és 3 tengelyes gyorsulásmérő |
| 7 | IPEX 1 csatlakozó külső antennához ellenállások módosítása után | 14 | Kijelző interfész |
A csomag tartalma
- 1× Waveshare ESP32-S3-Touch-AMOLED-2.16
Ez a verzió nem tartalmaz 3,7 V-os lítium akkumulátort. Ha akkumulátorra van szüksége, kínálatunkban elérhető az akkumulátoros verzió is.
Felhasználás
- kompakt okoseszközök
- IoT-alkalmazások WiFi-vel és Bluetooth LE-vel
- grafikus felhasználói felületek
- hangvezérlés és beszédfelismerés
- wake-up alkalmazások mikrofonokkal
- projektek AMOLED érintőkijelzővel
- akkumulátorról táplált eszközök
- mozgás, gesztusok és orientáció érzékelése IMU-val
- projektfejlesztés Arduino IDE-vel vagy ESP-IDF-fel
További információ a bekötésről, dokumentációról és használatról itt található: Waveshare ESP32-S3-Touch-AMOLED-2.16 dokumentáció
