Leírás

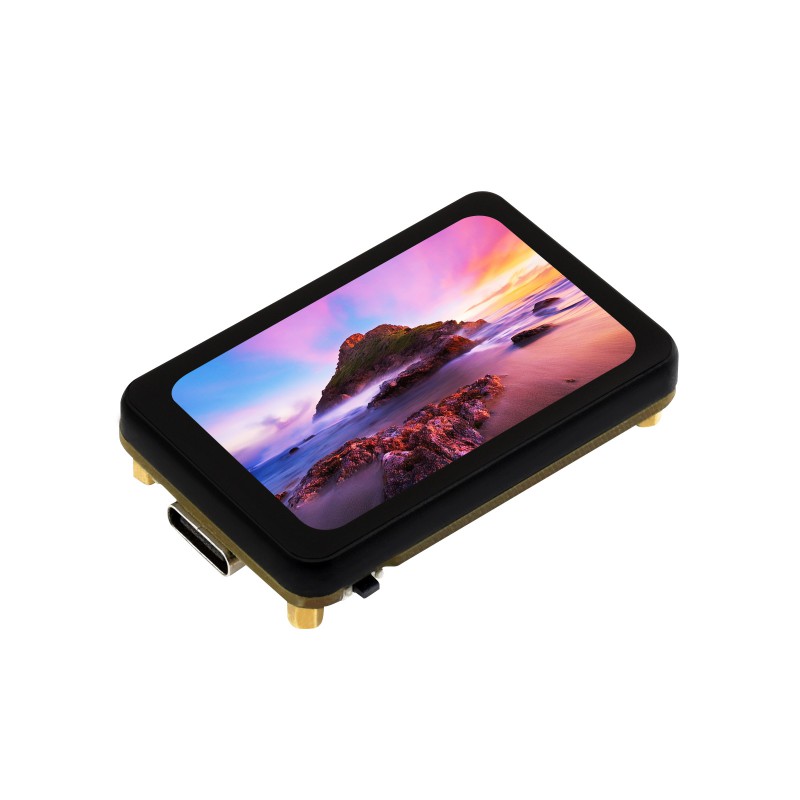

Waveshare ESP32-S3-Touch-AMOLED-1.64 egy kompakt fejlesztési panel az ESP32-S3R8 chipre alapozva. A panel integrált 1,64″ AMOLED kapacitív érintőképernyős kijelzővel rendelkezik 280 × 456 px felbontással, 2,4 GHz WiFi, Bluetooth 5 LE támogatással, 6-tengely IMU szenzorral, TF / microSD nyílással és csatlakozóval a 3,7 V lítium akkumulátorhoz.
Az ESP32-S3 egy erőteljes Xtensa 32-bit LX7 kétmagos processzort tartalmaz 240 MHz-ig terjedő munkasebességgel. A 16 MB Flash memóriával és 8 MB PSRAM-mal a panel alkalmas grafikai alkalmazásokhoz, HMI interfészekhez és GUI projektekhez, például az LVGL könyvtárral.
Az AMOLED kijelző élénk színeket, magas kontrasztot, széles nézési szögeket és finomabb megjelenítést kínál a hagyományos LCD kijelzőkhöz képest. A panel CNC fémlábbal rendelkezik, amely javítja a kijelző védelmét és robusztusabbnak tűnik prototípusok vagy kész projektek használatában.
Fő jellemzők
-
- ESP32-S3R8 WiFi és Bluetooth 5 LE-vel
- 1,64″ érintőképernyős AMOLED kijelző
- 16 MB Flash memória és 8 MB PSRAM
- IMU szenzor, TF nyílás és USB-C csatlakozó
- csatlakozó 3,7 V lítium akkumulátorhoz
- CNC fémlába
- Arduino IDE és ESP-IDF támogatás
Műszaki specifikáció
| Mikrovezérlő | ESP32-S3R8 |
| Processzor | Xtensa 32-bit LX7 kétmagos processzor |
| Munka frekvencia | max. 240 MHz |
| SRAM | 512 KB |
| ROM | 384 KB |
| Flash memória | 16 MB |
| PSRAM | 8 MB |
| Kijelző | 1,64″ AMOLED, kapacitív érintés |
| Kijelző felbontása | 280 × 456 px |
| Kijelző színei | 16,7M szín |
| Kijelző fényereje | 350 cd/m² |
| Kontraszt | 60000:1 |
| Kijelző vezérlő | CO5300 |
| Kijelző interfész | QSPI |
| Érintéschip | FT3168 |
| Érintés interfész | I2C |
| Vezeték nélküli kommunikáció | 2,4 GHz WiFi 802.11 b/g/n, Bluetooth 5 LE |
| Antenna | Integrált, lehetőség a külső antennára történő módosításra az ellenállás átforrasztásával |
| IMU szenzor | QMI8658, 3-tengely gyorsulásmérő + 3-tengely giroszkóp |
| Tárolás | TF / microSD nyílás |
| USB csatlakozó | USB Type-C |
| Akkumulátor csatlakozó | MX1.25 csatlakozó 3,7 V lítium akkumulátorhoz, töltés és kisütés támogatása |
| Interfészek | I2C, UART, USB, MUX_GPIO |
| Gombok | RST, BOOT |
| Szerkezet | CNC fémlába |
| Támogatott környezetek | Arduino IDE, ESP-IDF |
Kijelző és érintésvezérlés
A panel 1,64″ AMOLED kijelzőt használ 280 × 456 px felbontással, 16,7 millió szín, 350 cd/m² fényerő és 60000:1 kontraszt arányt. A kijelző a QSPI interfészen keresztül kommunikál, az érintésvezérlést pedig az FT3168 kapacitív érintéschip biztosítja az I2C-n keresztül.
Interfészek és bővítés
A panelen elérhetőek az I2C, UART, USB interfészek és több MUX_GPIO pin. Ez lehetővé teszi további perifériák, szenzorok vagy saját bővítő áramkörök csatlakoztatását.
Lehetséges felhasználás
- kis HMI és érintőképernyős vezérlőpanelek
- okos kijelzők WiFi vagy Bluetooth kommunikációval
- GUI alkalmazások LVGL-lel
- szenzorból származó adatok megjelenítése
- projektek gyorsulásmérővel és giroszkóppal
- hordozható eszközök lítium akkumulátorral működtetett
- IoT eszközök grafikus felülettel
- alkalmazások fejlesztése az ESP32-S3 platformhoz
Megjegyzés az akkumulátorról
A panel 3,7 V lítium akkumulátor csatlakozóval rendelkezik és támogatja annak töltését és kisütését. A lítium akkumulátor nem képezi a csomag részét.
Dokumentáció
A dokumentációt, fejlesztési forrásokat és példákat a gyártó weboldalán találhatja: Waveshare ESP32-S3-Touch-AMOLED-1.64 Wiki
