Waveshare ESP32-S3 RLCD 4,2″-os fejlesztői kártya

12 349 Ft – 13 867 Ft

ESP32-S3 kártya 4,2″-os fényvisszaverő LCD-vel, WiFi-vel, Bluetooth-szal, RTC-vel, érzékelőkkel és audio interfésszel.

Törlés

Kérjük, válassza ki fent a termék változatát.

Több variáció raktáron

Hozzáadás a kedvencekhez
Több információ
Cikkszám: 33507 Kategória: , , Címke:

Leírás

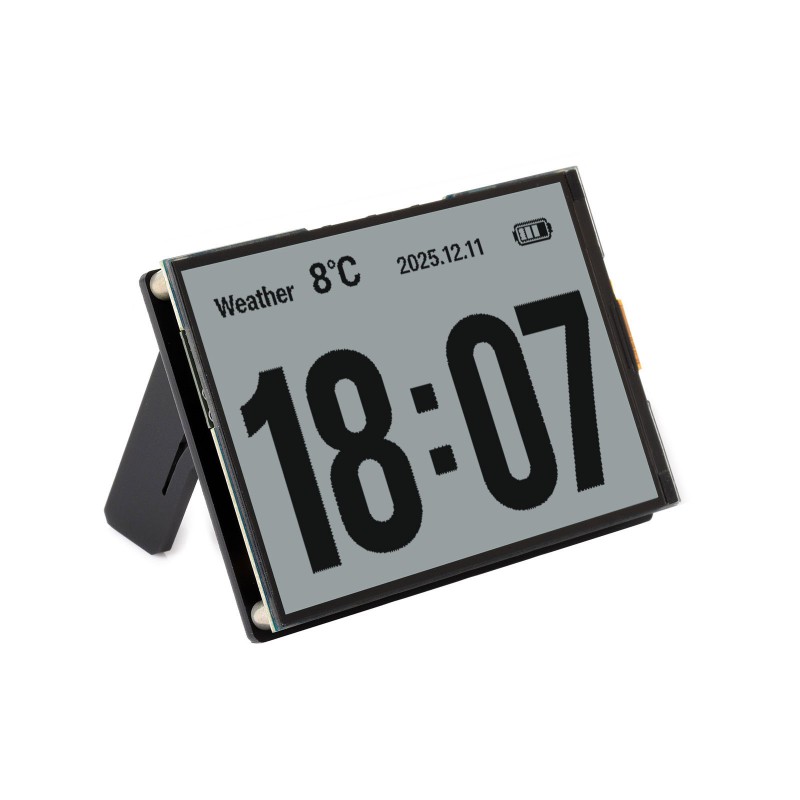

A Waveshare ESP32-S3-RLCD-4.2 egy AIoT fejlesztői kártya ESP32-S3 processzorral és beépített 4,2″-os fényvisszaverő LCD-kijelzővel. Az RLCD a környezeti fényt használja, és nincs szüksége háttérvilágításra, így alacsony fogyasztást és az e-Paper kijelzőkhöz hasonló olvashatóságot kínál, de gyorsabb válaszidővel.

A kártya WiFi-t, Bluetooth-t, hőmérséklet- és páratartalom-érzékelőt, RTC-t, két mikrofont, audio interfészt, TF-foglalatot és 18650-es akkumulátorról történő táplálási lehetőséget kombinál. Alkalmas például elektronikus naptárakhoz, információs kijelzőkhöz, hangalapú AI-asszisztensekhez és IoT-eszközökhöz.

A termék 18650 Li-ion akkumulátorral vagy akkumulátor nélkül kapható. Maga a fejlesztői kártya mindkét változatban azonos.

Főbb jellemzők

  • fényvisszaverő RLCD-kijelző háttérvilágítás nélkül
  • WiFi és Bluetooth 5 LE kommunikáció
  • két mikrofon visszhangelnyomás-támogatással
  • beépített hőmérséklet- és páratartalom-érzékelő, valamint RTC
  • TF / microSD foglalat a tárhely bővítéséhez

Műszaki specifikációk

Modul ESP32-S3-WROOM-1-N16R8
Processzor kétmagos Xtensa LX7, akár 240 MHz
Flash 16 MB
PSRAM 8 MB

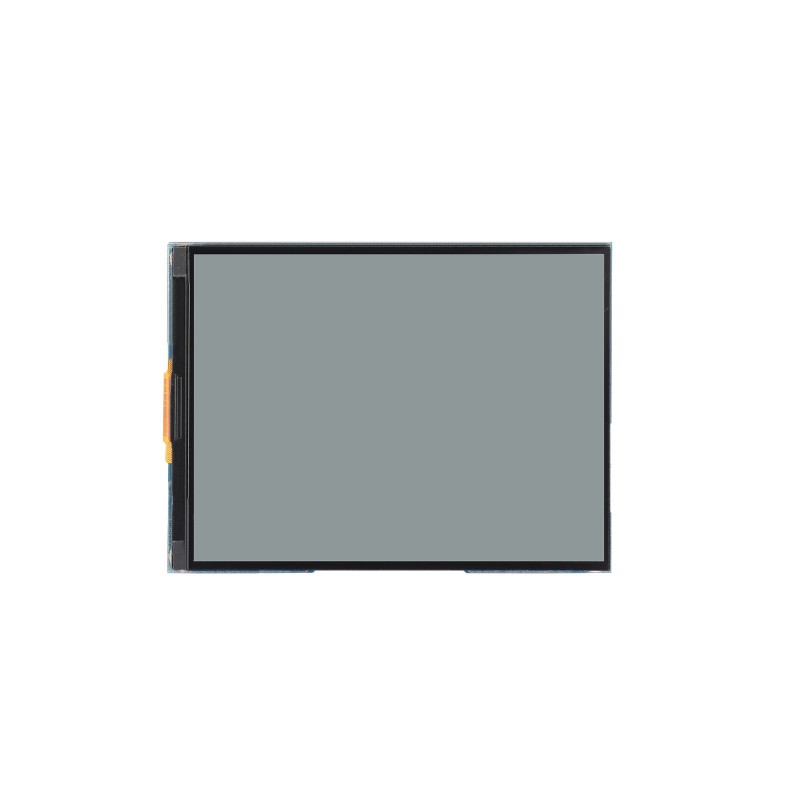

Kijelző 4,2″-os fényvisszaverő LCD (RLCD), háttérvilágítás nélkül
Felbontás 300 × 400 px
Vezeték nélküli kommunikáció 2,4 GHz WiFi, Bluetooth 5 LE
Érzékelő SHTC3 – hőmérséklet és páratartalom
RTC PCF85063
Audio ES7210, ES8311, 2× mikrofon, hangszóró-csatlakozó
Tárhely TF / microSD foglalat

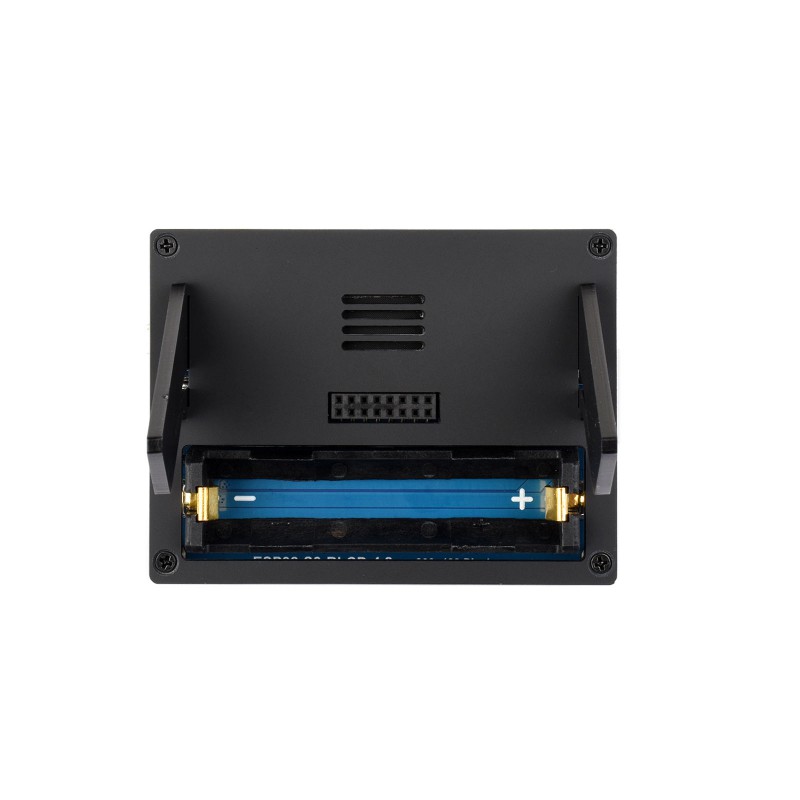

Akkumulátoros táplálás tartó 1× újratölthető 18650 Li-ion cellához; az akkumulátor a választott változattól függően a csomag része
Bővítés 2 × 8 tűs, 2,54 mm osztástávolság
Interfészek USB-C, UART, I2C, GPIO
Méretek 92,5 × 70,1 mm
Fejlesztői környezet Arduino IDE, ESP-IDF

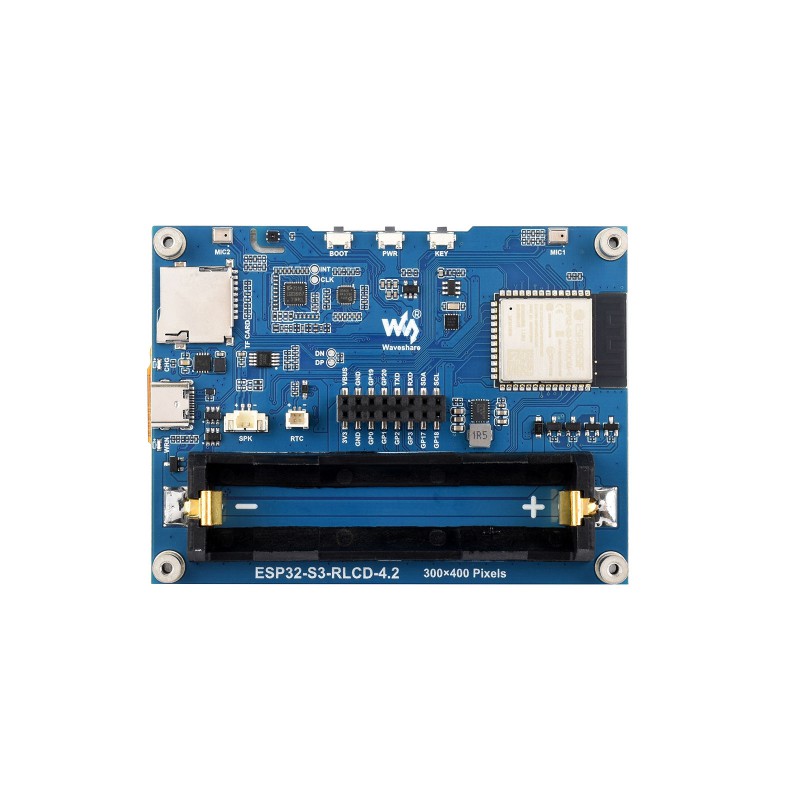

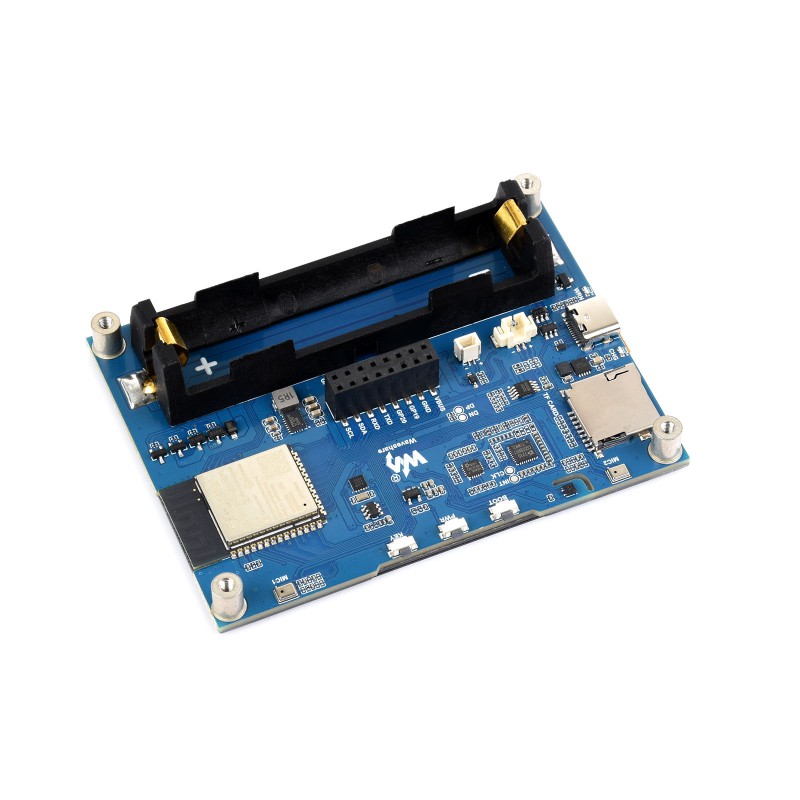

A kártya elrendezése

Az ábrán az ESP32-S3-RLCD-4.2 fő részei vannak jelölve:

Szám Leírás Szám Leírás
1 ESP32-S3-WROOM-1-N16R8 – fő WiFi / Bluetooth modul 10 csatlakozó a tartalék RTC-akkumulátorhoz
2 ES7210 – ADC a mikrofonokhoz és visszhangelnyomáshoz 11 2 × 8 tűs bővítőcsatlakozó, 2,54 mm osztástávolság
3 ES8311 – audio kodek 12 tartó 18650 Li-ion akkumulátorhoz
4 BOOT gomb 13 2× beépített mikrofon
5 PWR – bekapcsológomb 14 CHG – akkumulátortöltés-jelző
6 KEY – programozható felhasználói gomb 15 WRN – az akkumulátor fordított polaritásának jelzője
7 SHTC3 – hőmérséklet- és páratartalom-érzékelő 16 USB-C csatlakozó programozáshoz és soros kimenethez
8 PCF85063 – valós idejű óra áramkör 17 TF / microSD foglalat
9 MX1.25 2 tűs hangszóró-csatlakozó

Pinout és interfészek

A GPIO-, táp-, USB-, UART-, I2C-, I2S- és ADC-lábak elrendezése az ábrán látható. Az ábra egyúttal bemutatja a kijelző, az RTC, az SHTC3 érzékelő, a TF-kártya és az audio áramkörök GPIO-hozzárendelését.

A csomag tartalma

  • 1× ESP32-S3-RLCD-4.2

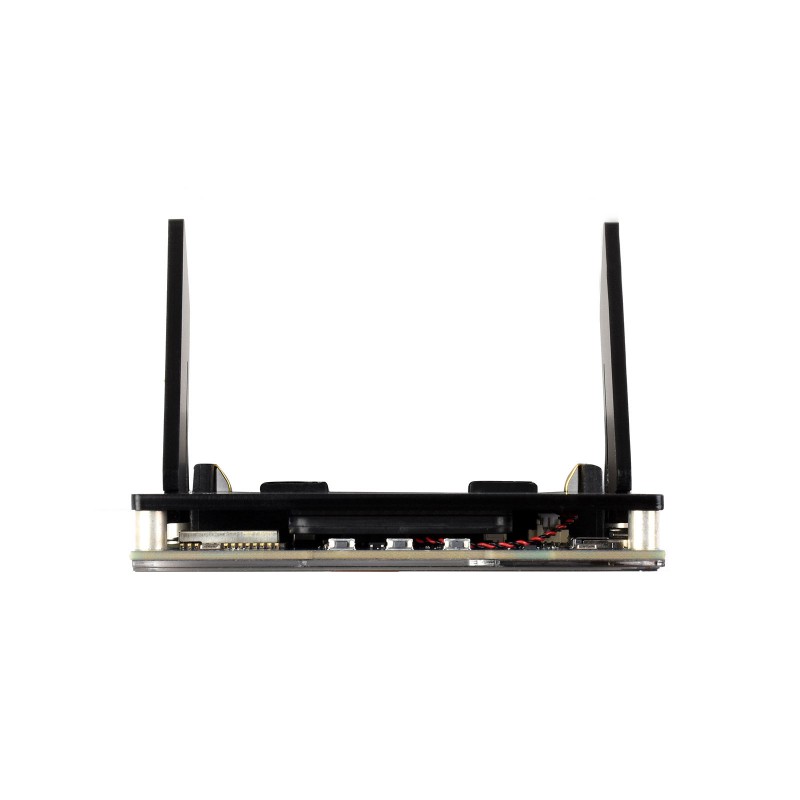

  • 2× akril állvány
  • 1× 8 Ω / 2 W hangszóró MX1.25 csatlakozóval
  • 1× csavarhúzó
  • 1× újratölthető 18650 Li-ion akkumulátor 2600 mAh – csak az „Akkumulátorral” változatnál

Figyelmeztetés

A 18650 Li-ion akkumulátor csak az „Akkumulátorral” változat csomagjának része. Az „Akkumulátor nélkül” változat 18650 cella nélkül kerül szállításra. A tartalék RTC-akkumulátor egyik változat csomagjának sem része.

Az 18650 akkumulátor behelyezésekor vagy eltávolításakor, valamint az USB-C kábel csatlakoztatásakor ne gyakoroljon nyomást a kijelzőre. Az akkumulátor nélküli változathoz újratölthető 3,7 V-os 18650 Li-ion cella használható.

Dokumentáció

Útmutatók, példák, kapcsolási rajzok és fejlesztői dokumentáció itt találhatók: Waveshare ESP32-S3-RLCD-4.2 Wiki.

További információk

Tömeg N/A
Változat

Akkumulátor nélkül, S 18650 batériou

Gyakori kérdések

Mi a különbség az akkumulátoros és az akkumulátor nélküli változat között?

Maga a fejlesztői kártya mindkét változatban azonos. Az „Akkumulátorral” változat emellett újratölthető 18650 Li-ion cellát tartalmaz, míg az „Akkumulátor nélkül” változat akkumulátor nélkül kerül szállításra.

Tölthető az 18650 akkumulátor közvetlenül a készülékben?

Igen. A kártya beépített áramkört tartalmaz az 18650 Li-ion akkumulátor töltéséhez. A töltés állapotát a CHG LED-jelző mutatja.

Használhatom a kártyát 18650 akkumulátor nélkül is?

Igen. A kártya USB-C porton keresztül táplálható, így helyhez kötött használatnál nincs szükség akkumulátorra.

Mi történik, ha az 18650 akkumulátort fordítva helyezem be?

A kártya WRN jelzővel van ellátva, amely az akkumulátor fordított polaritására figyelmeztet. Az akkumulátort mindig a jelölt polaritásnak megfelelően helyezze be.

Érintőképernyős a kijelző?

Nem. A beépített 4,2″-os RLCD-kijelző nem rendelkezik érintőréteggel. A vezérléshez gombok vagy GPIO-n keresztül csatlakoztatott külső perifériák használhatók.

Mi a különbség az RLCD és az e-Paper kijelző között?

Az RLCD fényvisszaverő LCD-kijelző, amely az e-Paperhez hasonlóan a környezeti fényt használja, és nincs szüksége hagyományos háttérvilágításra. Az e-Paperrel ellentétben azonban gyorsabb képfrissítést tesz lehetővé, így dinamikusabb felhasználói felületekhez is alkalmasabb.

Szüksége van az RLCD-nek háttérvilágításra?

Nem. A kijelző fényvisszaverő, és a kép a környezeti fényt használja. A legjobb olvashatóságot ezért jól megvilágított környezetben éri el.

Alkalmas a kártya hangasszisztenshez vagy AI-projekthez?

Igen. Az ESP32-S3-nak, a WiFi-nek, a két mikrofon, az audio kodekek és a hangszóró-csatlakozó révén alkalmas hangvezérlésre, online AI-szolgáltatásokra és egyéb audio alkalmazásokra.

A hangszóró a csomag része?

Igen. A csomag része egy 8 Ω / 2 W hangszóró kompatibilis MX1.25 csatlakozóval.

Mire szolgál a két beépített mikrofon?

A két mikrofon lehetővé teszi a hang rögzítését és hangfeldolgozást. Az ES7210 audio áramkörrel kombinálva például hangasszisztensek vagy visszhangelnyomással rendelkező alkalmazások hozhatók létre.

Tárolható saját tartalom a microSD-kártyán?

Igen. A beépített TF / microSD foglalat használható képek, hangfájlok, konfiguráció vagy a saját alkalmazás által használt egyéb adatok tárolására.

Programozható a kártya Arduino IDE-vel?

Igen. Az ESP32-S3-RLCD-4.2 támogatja a fejlesztést Arduino IDE-ben és ESP-IDF-ben egyaránt.

Csatlakoztathatok a kártyához további érzékelőket vagy modulokat?

Igen. A kártyán kivezetett GPIO-, I2C-, UART- és egyéb interfészek találhatók, amelyeken keresztül kompatibilis érzékelők, modulok vagy más perifériák csatlakoztathatók.

Van a kártyának beépített hőmérséklet- és páratartalom-érzékelője?

Igen. A kártya része az SHTC3, amely lehetővé teszi a környező környezet hőmérsékletének és relatív páratartalmának mérését.

Van a kártyának valós idejű órája?

Igen. A beépített PCF85063 RTC áramkör lehetővé teszi az időinformáció tárolását és felhasználását. Az RTC biztonsági mentéséhez külön csatlakozó áll rendelkezésre tartalék akkumulátor számára.

A tartalék RTC-akkumulátor a csomag része?

Nem. A tartalék RTC-akkumulátor nem része a csomagnak még az 18650 akkumulátoros változatnál sem.

Hol találok programozási és bekötési példákat?

Arduino IDE és ESP-IDF útmutatók, példaprogramok, kapcsolási rajzok és további információk itt találhatók: Waveshare Wiki – ESP32-S3-RLCD-4.2.
