Leírás

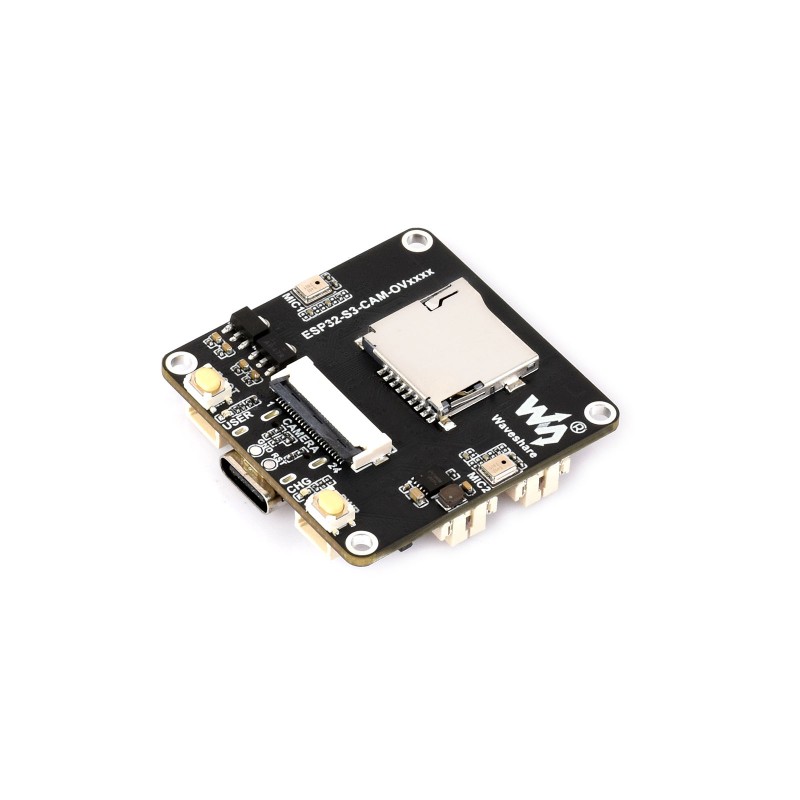

A Waveshare ESP32-S3-CAM egy fejlesztői kártya ESP32-S3 mikrokontrollerrel, kamera interfésszel, WiFi-vel, Bluetooth-szal, valamint integrált audio bemenettel és kimenettel. Alkalmas AIoT projektekhez, képfeldolgozáshoz, tárgyfelismeréshez, egyszerű kamera alkalmazásokhoz, hangvezérléshez és kamerával rendelkező eszközök prototípus-fejlesztéséhez.
A termék több változatban érhető el a használt kameraérzékelő szerint: OV5640, OV3660, GC0308 vagy GC2145. Az egyes verziók elsősorban a maximális felbontásban és a kamera paramétereiben különböznek.
Főbb jellemzők
- fejlesztői kártya kamerás, AIoT és képfeldolgozási projektekhez
- alkalmas egyszerű kamera alkalmazásokhoz, képfelismeréshez és IoT eszközökhöz
- WiFi és Bluetooth kommunikáció támogatása
- elérhető változatok különböző kameraérzékelőkkel
- külső kijelző csatlakoztatásának lehetősége
- audio bemenet és kimenet támogatása
- táplálható USB-C-n vagy 3,7 V-os lítium akkumulátorról
- fejlesztés támogatása Arduino IDE-ben és ESP-IDF-ben

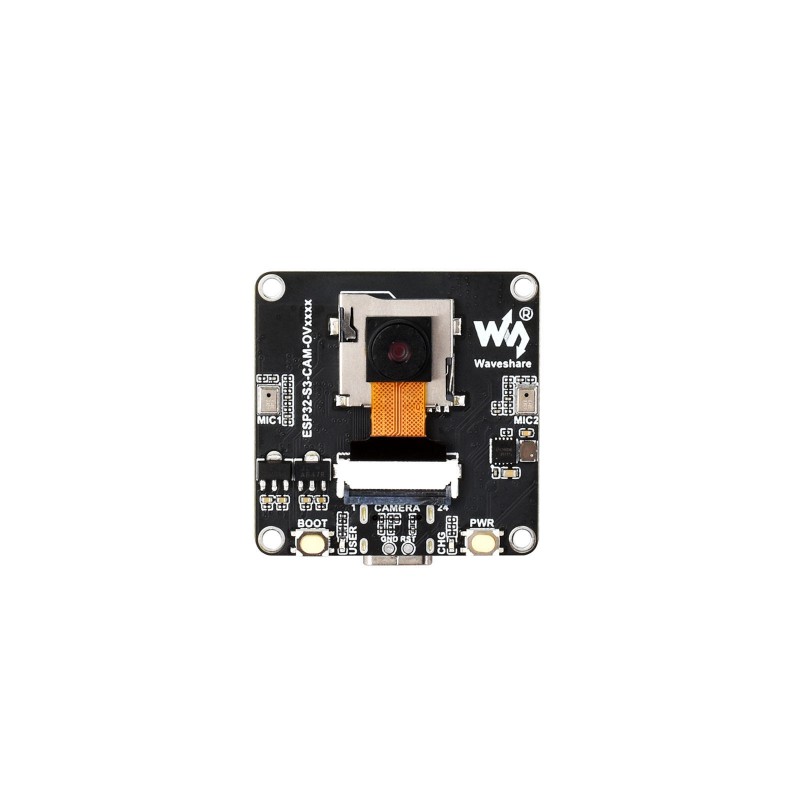

Kamera változatok közötti különbség
Az egyes változatok a használt kameraérzékelőben különböznek. Az alap ESP32-S3-CAM fejlesztői kártya ugyanaz marad, a különbség elsősorban a maximális felbontásban, a kimeneti formátumban, az objektív paramétereiben és a kamera látómezejében van.
| Kamera változat | Maximális felbontás | Kimeneti interfész | Kimeneti formátum | Objektív méret | Fókusztávolság | Fényerő | Látómező |
| OV5640 | 2592 × 1944 px | DVP | RGB565, YUV/YCbCr422 | 1/4″ | 4,1 mm | 2.8 | D: 68° H: 55° V: 42° |
| OV3660 | 2048 × 1536 px | DVP | 8/10-bites nyers RGB adat, JPEG tömörítés, YUV/YCbCr422, RGB565 | – | 3,2 mm | 2.4 | D: 68° |
| GC2145 | 1616 × 1232 px | DVP | RGB565, YCbCr422, 8-bites nyers RGB adat | 1/5″ | 2,38 mm | 2.4 | D: 68° H: 60° V: 46,8° |
| GC0308 | 648 × 488 px | DVP | Szürkeárnyalatos, YCbCr422, RGB565 | 1/6,5″ | 2,5 mm | 2.4 | D: 58° H: 46° V: 35° |
Műszaki specifikációk
| Gyártó | Waveshare |
| Modellsorozat | ESP32-S3-CAM |
| Mikrokontroller | ESP32-S3R8 |
| Processzor | Xtensa 32-bites LX7, kétmagos, akár 240 MHz |
| Vezeték nélküli kommunikáció | WiFi 2,4 GHz, Bluetooth 5 LE |
| PSRAM | 8 MB |
| Flash memória | 16 MB |
| Csatlakozó | USB-C |
| Kamera | a kiválasztott változat szerint |
| Kamera interfész | 24 tűs DVP |
| Kijelző interfész | 18 tűs SPI / QSPI |
| Memóriakártya | TF kártya foglalat |
| Audio bemenet | duál mikrofon |
| Audio kimenet | csatlakozó külső hangszóróhoz, 3 W / 4 Ω |
| Akkumulátor csatlakozó | GH1.25 2 tűs, 3,7 V-os lítium akkumulátorhoz |
| Fejlesztői környezet | Arduino IDE, ESP-IDF |
Az ESP32-S3-CAM kártya interfészeinek és tűinek áttekintése kamerához, kijelzőhöz, TF kártyához, audióhoz és tápláláshoz.

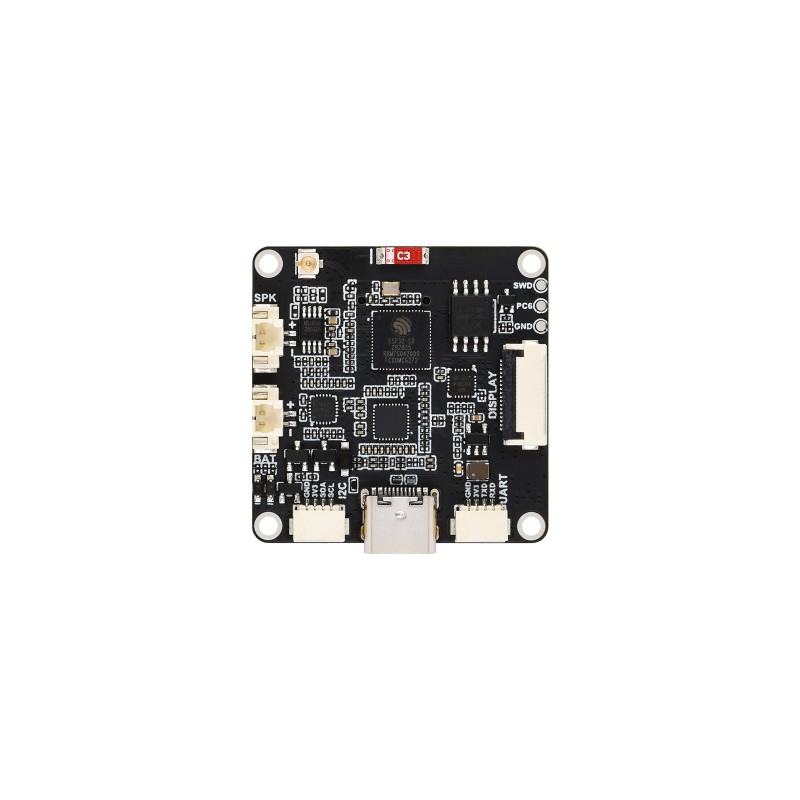

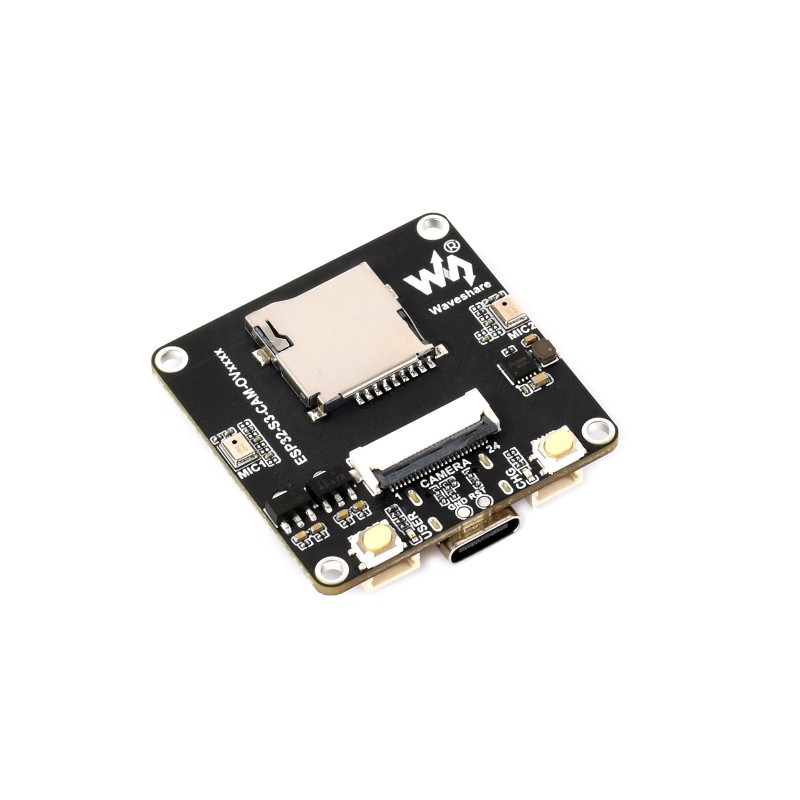

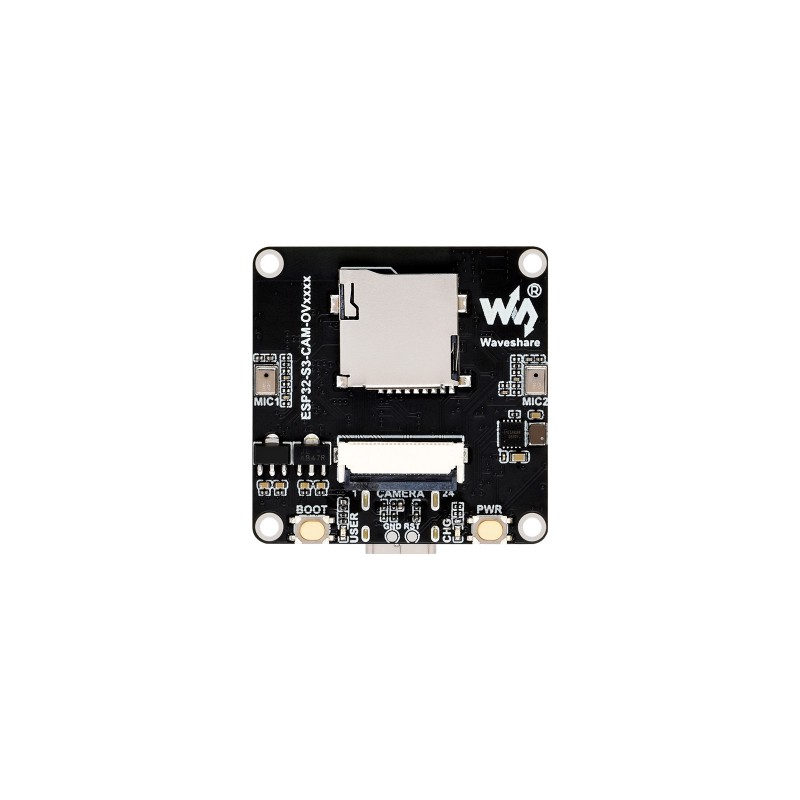

A kártya elrendezése
A galériában látható képen az ESP32-S3-CAM kártya fő részeinek elrendezése látható. Az egyes számok a következő elemeket jelölik:
| Szám | Leírás | Szám | Leírás |
| 1 | TF kártya foglalat | 14 | csatlakozó külső hangszóróhoz, 3 W / 4 Ω kimenet |
| 2 | duál mikrofonok | 15 | GH1.25 2 tűs akkumulátor csatlakozó 3,7 V-os lítium akkumulátorhoz |
| 3 | DVP interfész kamerához | 16 | NS4150B erősítő |
| 4 | BOOT gomb | 17 | ES8311 audio kodek |
| 5 | PWR gomb | 18 | ES7210 audio ADC |
| 6 | ETA6098 töltésvezérlő chip | 19 | I2C header |
| 7 | USER jelző, egyedi funkciók támogatása | 20 | UART header |
| 8 | töltésjelző | 21 | 18 tűs LCD interfész |
| 9 | USB-C csatlakozó | 22 | CH32V003F4U6 bővítő IO chip |
| 10 | ESP32-S3R8 | 23 | MP1605 tápegység modul |
| 11 | 16 MB Flash memória | ||
| 12 | integrált kerámia antenna | ||
| 13 | IPEX 1 csatlakozó külső antennához |
Megjegyzés a változat kiválasztásához
Ha a lehető legnagyobb képfelbontás fontos, a OV5640 változat a legalkalmasabb. Egyszerűbb kamera projektekhez, teszteléshez és alapvető képalkotáshoz a GC0308 verzió is elegendő lehet. A OV3660 és GC2145 változatok középutat jelentenek a felbontás és a használat összetettsége között.
Csomag tartalma
- 1× ESP32-S3-CAM fejlesztői kártya
- 1× kamera a kiválasztott változat szerint
- 1× külső hangszóró 1217 8 Ω / 2 W
Dokumentáció
A dokumentációt, bekötést, Arduino IDE és ESP-IDF példákat itt találja: Waveshare ESP32-S3-CAM-OVxxxx dokumentáció.
