Leírás

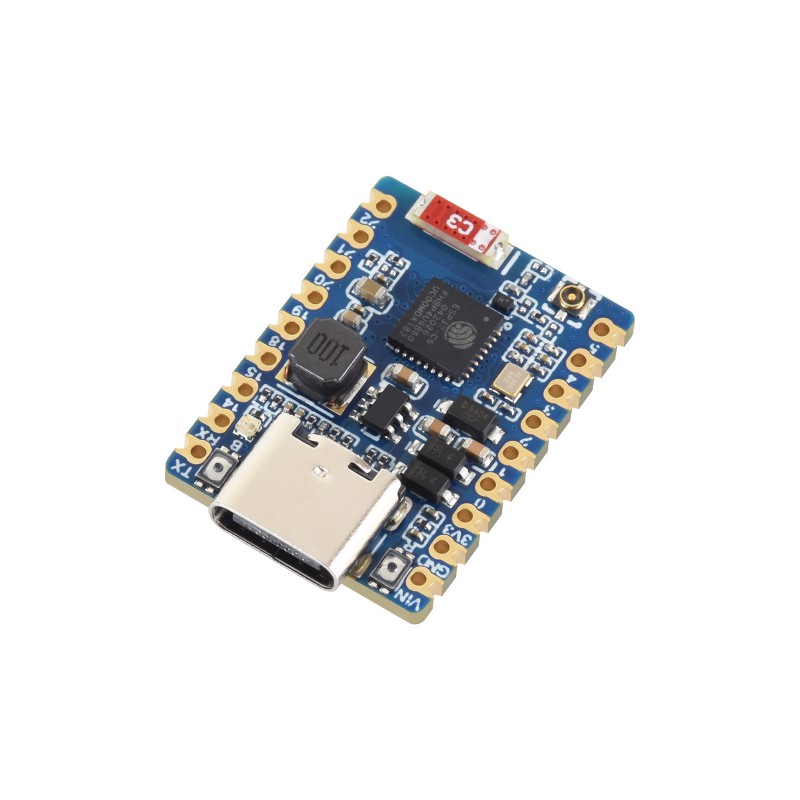

Waveshare ESP32-C6-Zero-B egy kompakt mini fejlesztőkártya az ESP32-C6FH8 chipre alapozva. Támogatja a WiFi 6-ot, a Bluetooth 5-öt és a IEEE 802.15.4 vezeték nélküli kommunikációt, amelyet például a Zigbee 3.0 és a Thread használ.
A kártya ideális IoT és AIoT projektekhez, okosotthon-eszközökhöz, vezeték nélküli szenzorokhoz, átjárókhoz, vezérlőegységekhez vagy kompakt beágyazott alkalmazásokhoz. Az 5–36 V széles tápfeszültség-tartomány támogatása miatt ipari és műszaki alkalmazásokra is alkalmas.
A kártyán található USB-C csatlakozó a programozáshoz és hibakereséshez, RGB LED, BOOT és RESET gomb, kerámia 2,4 GHz-es antenna és IPEX 4 csatlakozó külső antennához. A castellated élek lehetővé teszik a modul közvetlen felhelyezését saját nyomtatott áramkörre.
Fő jellemzők
- mini fejlesztőkártya ESP32-C6FH8 chippal
- WiFi 6, Bluetooth 5, Zigbee 3.0 és Thread
- 32 bites RISC-V processzor akár 160 MHz-ig
- 8 MB Flash memória
- széles tápfeszültség-tartomány 5–36 V
- USB-C csatlakozó programozáshoz és hibakereséshez
- integrált kerámia antenna és IPEX 4 csatlakozó
- 22 GPIO pin
- RGB LED, BOOT és RESET gomb
- castellated élek saját nyomtatott áramkörre való felhelyezéshez
- ESP-IDF és Arduino támogatás
Technikai specifikáció
| Chip | ESP32-C6FH8 |
| Processzor | 32 bites RISC-V processzor akár 160 MHz-ig + alacsony fogyasztású 32 bites RISC-V processzor akár 20 MHz-ig |
| ROM | 320 KB |
| SRAM | 512 KB HP SRAM + 16 KB LP SRAM |
| Flash memória | 8 MB |
| Vezeték nélküli kommunikáció | WiFi 6, Bluetooth 5, IEEE 802.15.4 |
| Támogatott technológiák | Zigbee 3.0, Thread, Bluetooth Mesh |
| Antenna | Integrált 2,4 GHz-es kerámia antenna + IPEX 4 csatlakozó külső antennához |
| Antenna kiválasztása | GPIO7-en keresztül |
| Tápellátás | 5–36 V |
| Tápegység chip | SY8301 step-down DC/DC átalakító, 1 A-ig terhelhetőség |
| USB csatlakozó | USB Type-C |
| GPIO | 22 × GPIO |
| LED | WS2812 RGB LED |
| Gombok | BOOT, RESET |
| Támogatott fejlesztői környezetek | ESP-IDF, Arduino |
A kártya fő összetevőinek leírása
| Szám | Kártya összetevő | Leírás |
| 1 | ESP32-C6FH8 | Fő chip RISC-V processzorral és WiFi 6, Bluetooth 5 és IEEE 802.15.4 támogatással. |
| 2 | SY8301 | Step-down DC/DC átalakító széles tápfeszültség-tartományhoz. |
| 3 | USB Type-C port | Csatlakozó programozáshoz és hibakereséshez. |
| 4 | WS2812 RGB LED | Programozható RGB LED dióda. |
| 5 | BOOT gomb | Megnyomva a RESET gombbal együtt, a programfeltöltési módba lép. |
| 6 | RESET gomb | Gomb a kártya újraindításához. |
| 7 | 2,4 GHz-es kerámia antenna | Integrált antenna vezeték nélküli kommunikációhoz. |
| 8 | Antenna kiválasztási chip | Lehetővé teszi az integrált antenna és az IPEX 4 csatlakozó közötti váltást GPIO7-en keresztül. |
| 9 | IPEX 4 csatlakozó | Csatlakozó külső antenna csatlakoztatásához. |
| 10 | ESP32-C6FH8 kivezetett pinjai | GPIO pinek perifériák, szenzorok vagy saját áramkörök csatlakoztatásához. |
Pinrendelés
A kártyán GPIO pinek vannak kivezetve UART, PWM, I2S, ADC, I2C és SPI interfészek támogatásával. Az integrált WS2812 RGB LED dióda a GP8 pint használja.
Lehetséges alkalmazások
- IoT és AIoT eszközök
- okosotthon projektek
- Zigbee és Thread eszközök
- vezeték nélküli szenzorok és vezérlőegységek
- kompakt ESP32 projektek WiFi 6-tal
- prototípusgyártás ESP-IDF vagy Arduino segítségével
- saját nyomtatott áramkörre való felhelyezés castellated élek miatt
Dokumentáció
A dokumentációt, fejlesztői erőforrásokat és mintákat a gyártó weboldalán találja: Waveshare ESP32-C6-Zero-B Wiki
