Leírás

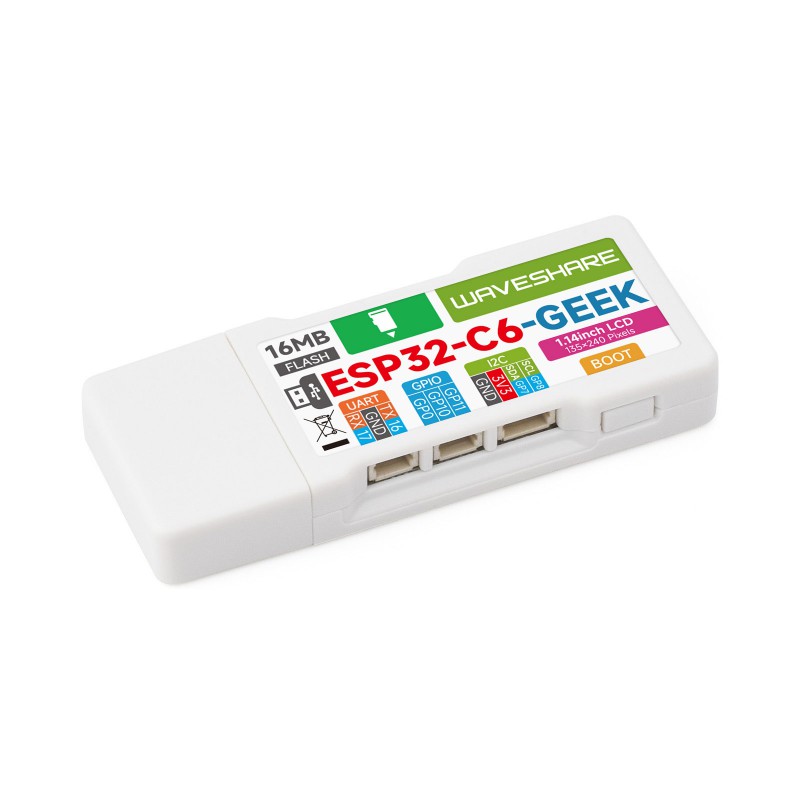

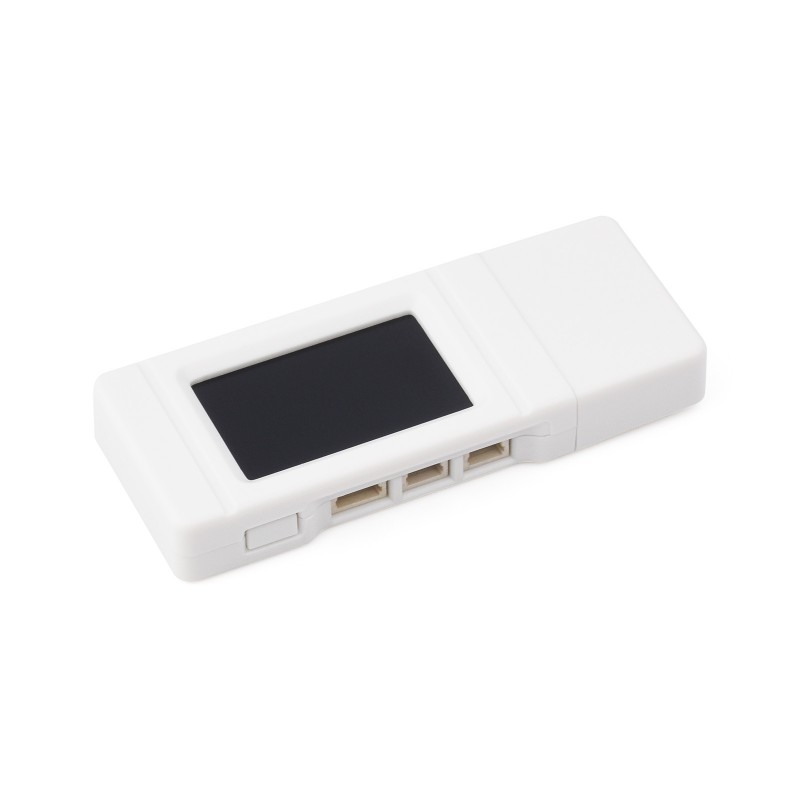

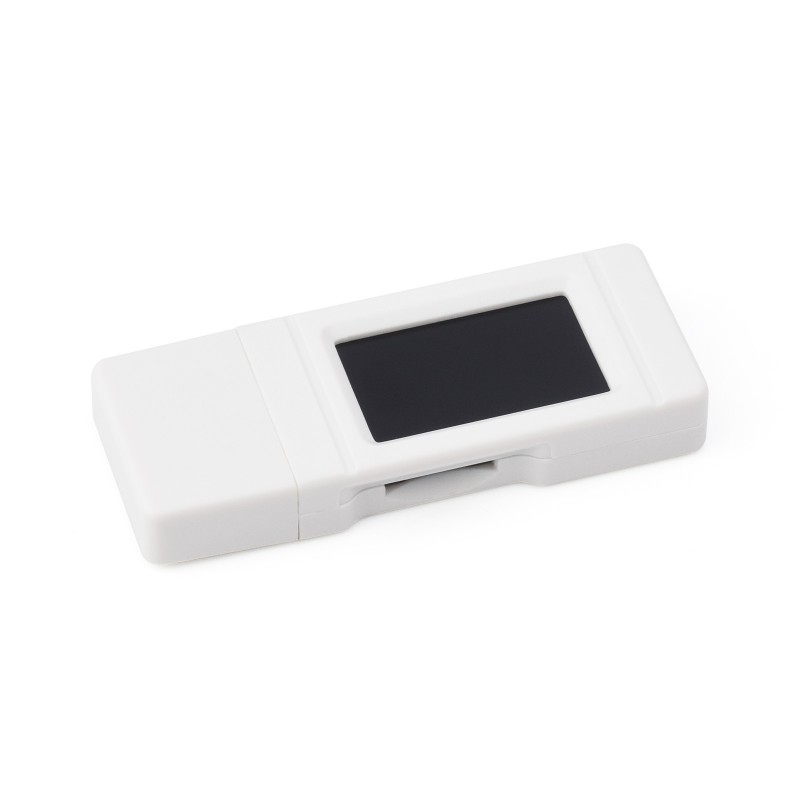

Az Waveshare ESP32-C6-GEEK egy kompakt fejlesztői kártya, amely az ESP32-C6 chipre épül. Egyetlen kis eszközben ötvözi az USB-A csatlakozót, az 1,14″-os IPS LCD kijelzőt, a TF foglalatot, a WiFi 6-ot, a Bluetooth 5-öt és a bővítő interfészeket.
A kártya IoT-projektekhez, interfészek teszteléséhez, egyszerű adatok megjelenítéséhez, TF-kártyán tárolt fájlok kezeléséhez és alkalmazások fejlesztéséhez alkalmas Arduino IDE vagy ESP-IDF környezetben.
Főbb jellemzők
- kompakt fejlesztői kártya ESP32-C6-tal
- alkalmas IoT-hoz, interfészek teszteléséhez és kisebb fejlesztési projektekhez
- integrált színes LCD kijelző az adatok megjelenítéséhez
- WiFi 6 és Bluetooth 5 LE vezeték nélküli kommunikáció
- TF foglalat képek vagy fájlok tárolására
- USB-A csatlakozó közvetlenül a kártyán
- UART, GPIO és I2C bővítő interfészek

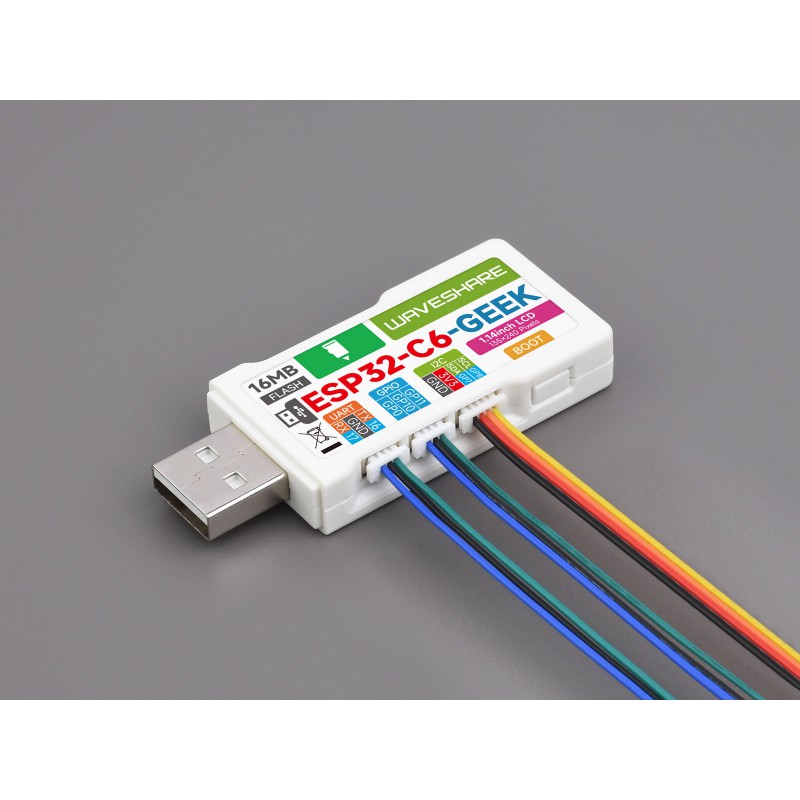

- műanyag burkolat és összekötő kábelek a csomag részeként
- Arduino IDE és ESP-IDF támogatás
Több funkció egyetlen eszközben
Az ESP32-C6-GEEK több praktikus funkciót egyesít kompakt kivitelben. A kártyán USB-A csatlakozó, 1,14″-os IPS LCD kijelző, TF foglalat, WiFi 6 / Bluetooth 5 vezeték nélküli kommunikáció, valamint UART, GPIO és I2C bővítő interfészek találhatók.
Műszaki specifikációk
| Fő chip | ESP32-C6 |
| Processzor | 32 bites RISC-V, akár 160 MHz |
| SRAM | 512 KB |
| ROM | 320 KB |
| Flash memória | 16 MB |
| Vezeték nélküli kommunikáció | 2,4 GHz WiFi 6, Bluetooth 5 LE |
| Kijelző | 1,14″-os IPS LCD, 240 × 135 px, 65 ezer szín |
| TF kártya | TF kártya foglalat |
| Interfészek | UART, GPIO, I2C |
| USB csatlakozó | USB-A male |
| Fejlesztői környezet | Arduino IDE, ESP-IDF |
Az LCD kijelző specifikációi
| Üzemi feszültség | 3,3 V / 5 V |
| Felbontás | 240 × 135 px |
| Kommunikációs interfész | 4 vezetékes SPI |
| Kijelzőfelület mérete | 24,91 × 14,86 mm |
| Panel típusa | IPS |
| Pixelméret | 0,1101 × 0,1035 mm |
| Kijelző vezérlő chip | ST7789 |
| Termék méretei | 61,00 × 24,50 mm |
A kártya elrendezése
A galériában található képen az ESP32-C6-GEEK kártya fő részeinek elrendezése látható. Az egyes számok a következő elemeket jelölik:
| Szám | Leírás | Szám | Leírás |
| 1 | ESP32-C6, WiFi és Bluetooth támogatással rendelkező SoC, akár 160 MHz üzemi frekvencia | 6 | GPIO header, a rendelkezésre álló IO lábak kivezetve a bővítéshez |
| 2 | 16 MB NOR-Flash memória adattároláshoz | 7 | I2C header, céleszközök tesztelésére használható |
| 3 | TF kártya foglalat | 8 | BOOT gomb az eszköz indításához és a funkciók hibakereséséhez |
| 4 | USB-A csatlakozó | 9 | integrált antenna a 2,4 GHz-es WiFi 6-hoz és Bluetooth 5 LE-hez |
| 5 | UART header, USB-soros adapterként is szolgálhat |
Megjegyzés a V2 verzióhoz
A gyártó közli, hogy 2026. 03. 23-tól a V2 verzió kerül szállításra. A hátoldalon V2 jelöléssel ellátott termékek V2 verziójúak, a többi példány V1 verziójú. A V1 és V2 példái nem kompatibilisek egymással.
A V1 és V2 közötti különbség a TF kártya lábkiosztásában van. A V2 verzióban a TF kártya az LCD kijelzővel közös SPI buszt használ a különálló lábak használata helyett.
A csomag tartalma
- 1× ESP32-C6-GEEK

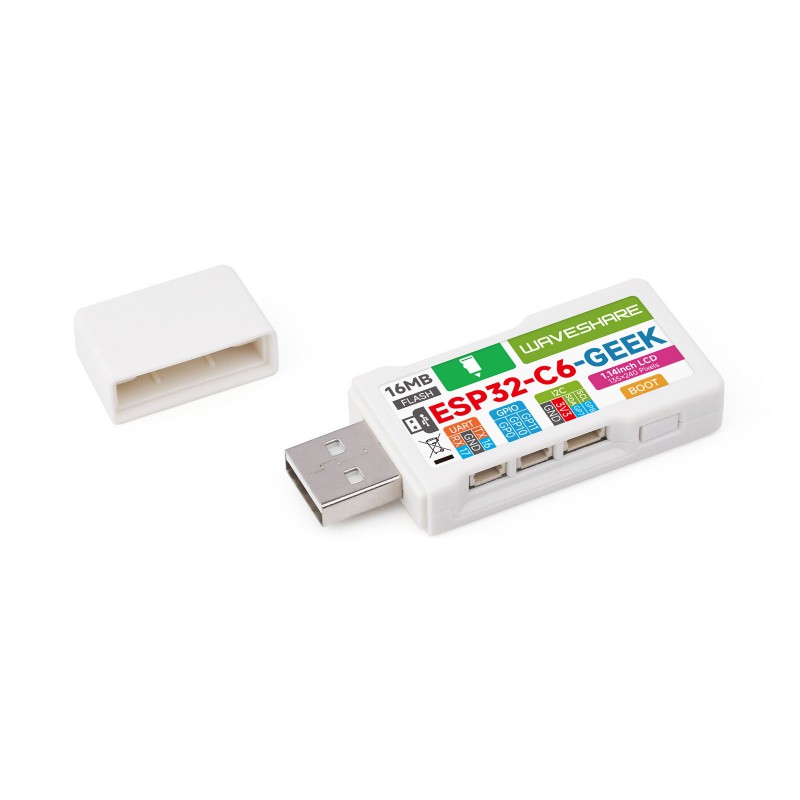

- 1× műanyag burkolat
- összekötő kábelek a gyártó csomagolása szerint
Dokumentáció
A dokumentáció, példák és útmutatók az Arduino IDE-hez és ESP-IDF-hez itt találhatók: Waveshare ESP32-C6-GEEK dokumentáció.
