Leírás

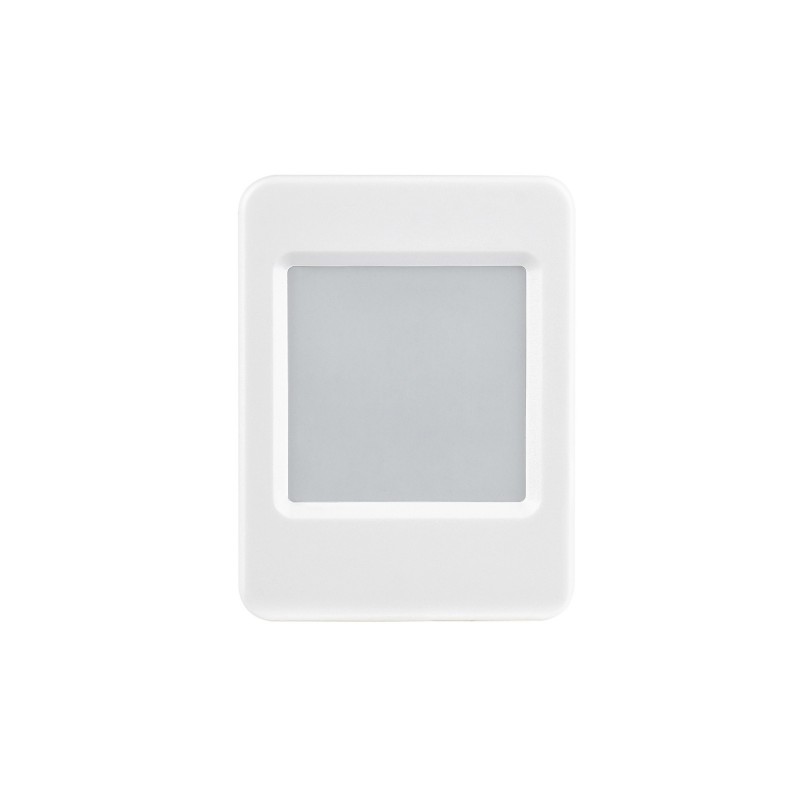

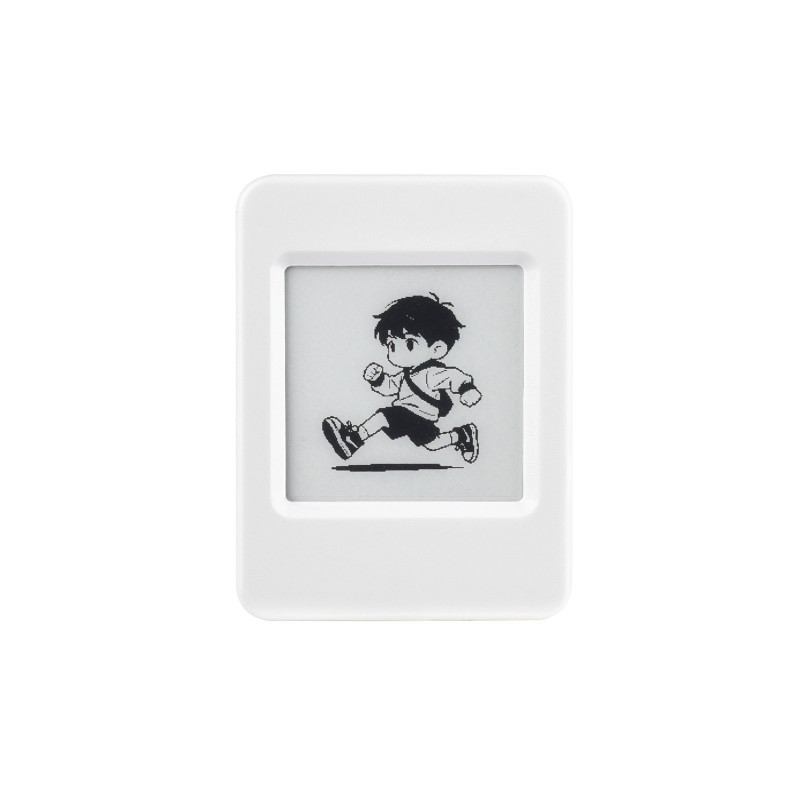

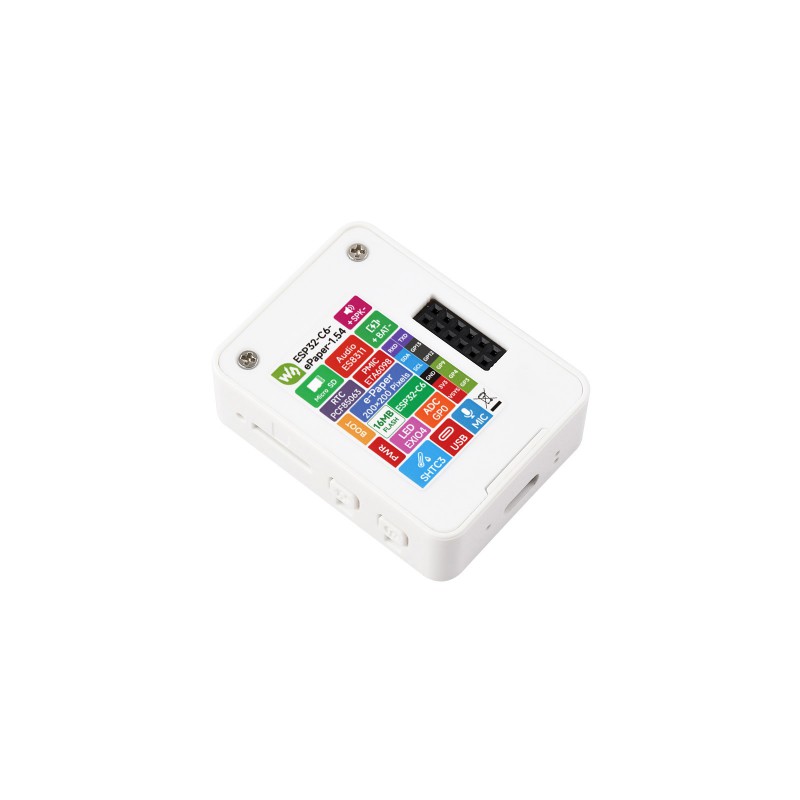

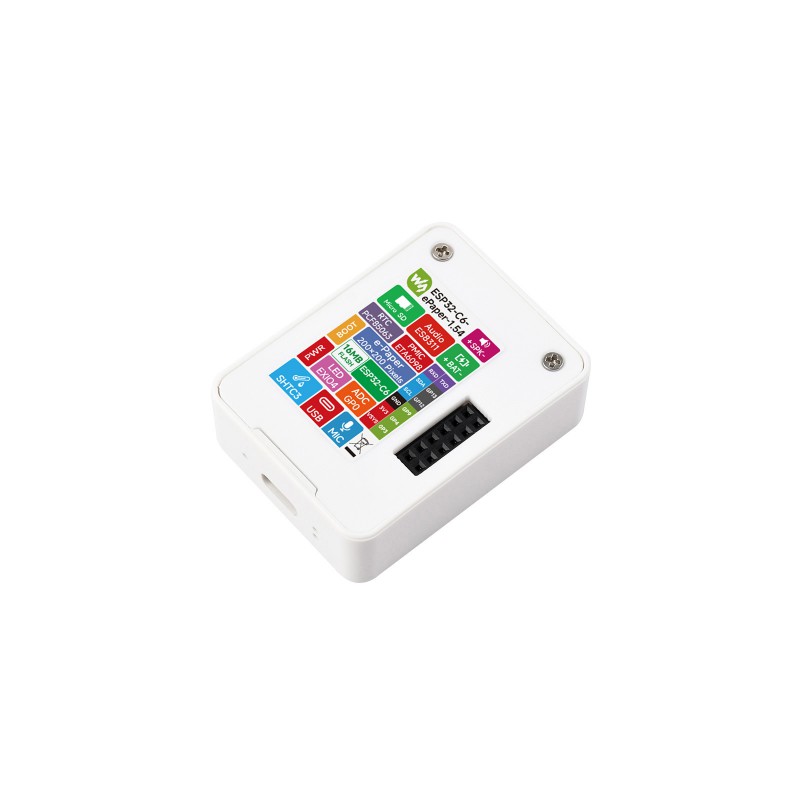

A Waveshare ESP32-C6-ePaper-1.54-EN egy kompakt AIoT fejlesztői kártya ESP32-C6 processzorral és beépített 1,54″ e-Paper kijelzővel. Az elektronikus papír alacsony fogyasztásának köszönhetően ideális elektronikus címkékhez, hordozható információs kijelzőkhöz, IoT-eszközökhöz és akkumulátorról táplált alkalmazásokhoz.
A kártya támogatja a WiFi 6, Bluetooth 5, Zigbee 3.0 és Thread szabványokat, és RTC-t, hőmérséklet- és páratartalom-érzékelőt, microSD-foglalatot, mikrofont és audioáramköröket tartalmaz. USB, UART, I2C és GPIO interfészek is rendelkezésre állnak további modulok és érzékelők csatlakoztatásához.
Főbb jellemzők
- energiatakarékos e-Paper kijelző hosszú távú adatmegjelenítéshez
- WiFi 6, Bluetooth 5, Zigbee 3.0 és Thread kommunikáció
- beépített RTC, valamint hőmérséklet- és páratartalom-érzékelő
- mikrofon és audio interfész hangalapú alkalmazásokhoz
- TF / microSD foglalat képek és adatok tárolásához
- Li-ion akkumulátor csatlakozó beépített töltéssel
- 2 × 6 tűs bővítőcsatlakozó külső modulokhoz és érzékelőkhöz
- Arduino IDE és ESP-IDF támogatás
Műszaki specifikációk
| Processzor | ESP32-C6, 32 bites RISC-V, akár 160 MHz |
| Flash memória | 16 MB |
| Kijelző | 1,54″ e-Paper, fekete-fehér |
| Felbontás | 200 × 200 px |
| Frissítés | teljes kb. 2 s, részleges kb. 0,3 s |
| Vezeték nélküli kommunikáció | 2,4 GHz WiFi 6, Bluetooth 5, IEEE 802.15.4, Zigbee 3.0, Thread |
| Érzékelő | SHTC3 – hőmérséklet és páratartalom |
| RTC | PCF85063 |
| Audió | ES8311 audio kodek, mikrofon, hangszórócsatlakozó |
| Tárhely | TF / microSD foglalat |
| Interfészek | USB-C, UART, I2C, GPIO |
| Bővítés | 2 × 6 tűs, 2,54 mm osztástávolság |
| Méretek | 53 × 39,8 × 16,9 mm |
| Fejlesztői környezet | Arduino IDE, ESP-IDF |
A kártya elrendezése

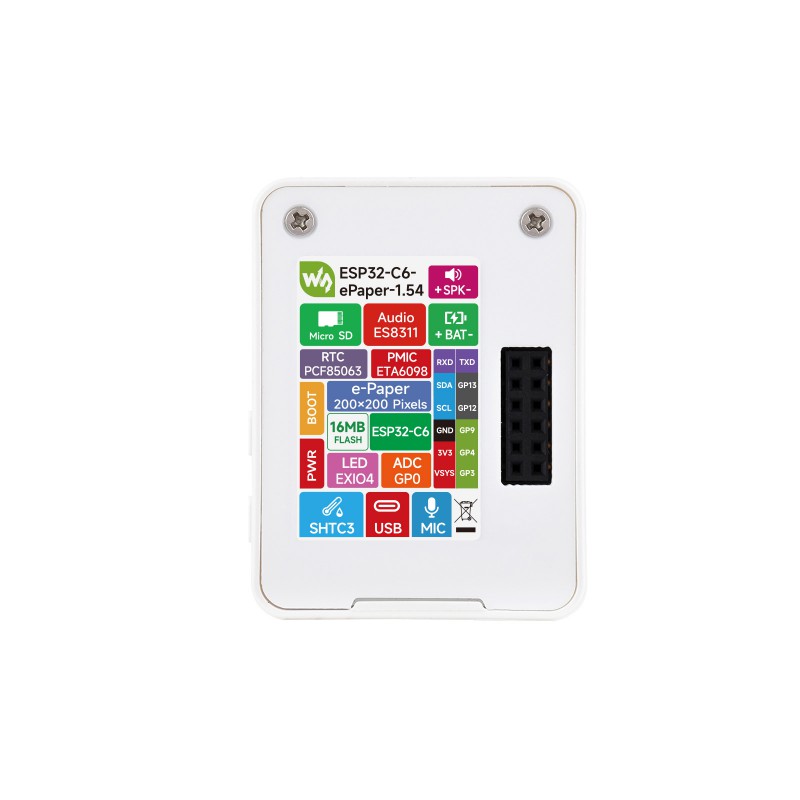

A galériában található képen az ESP32-C6-ePaper-1.54 kártya fő részei vannak jelölve:
| Szám | Leírás | Szám | Leírás |
| 1 | ESP32-C6 – fő mikrokontroller | 9 | BOOT gomb |
| 2 | TF / microSD foglalat | 10 | PWR – programozható bekapcsológomb |
| 3 | 16 MB NOR Flash memória | 11 | SHTC3 – hőmérséklet- és páratartalom-érzékelő |
| 4 | audio teljesítményerősítő | 12 | USB-C csatlakozó programozáshoz és naplózáshoz |
| 5 | ES8311 – audio kodek | 13 | TCA9554 – 8 bites GPIO bővítő, a hátoldalon |
| 6 | Li-ion akkumulátor csatlakozó | 14 | PCF85063 – valós idejű óra (RTC) áramkör, a hátoldalon |
| 7 | külső hangszóró csatlakozó | 15 | 2 × 6 tűs bővítőcsatlakozó, 2,54 mm osztástávolság |
| 8 | beépített mikrofon |
Figyelmeztetés
A ESP32-C6-ePaper-1.54-EN, SKU 34394 verzió lítium akkumulátor nélkül kerül szállításra. Az akkumulátort szükség esetén külön kell megvásárolni.
Dokumentáció
Útmutatók, példák és fejlesztői dokumentáció itt találhatók: Waveshare ESP32-C6-ePaper-1.54 Wiki.
