Leírás
A Waveshare ESP32-C5-Touch-LCD-2.8-EN egy fejlesztői kártya ESP32-C5 chippel, 2,8″-os érintős LCD kijelzővel, szenzorokkal, TF foglalattal, audio interfésszel és vezeték nélküli kommunikáció támogatásával. Ideális IoT projektekhez, egyszerű HMI interfészekhez, hangalapú alkalmazásokhoz, adatmegjelenítéshez, szenzoros munkához és intelligens eszközök prototípus-fejlesztéséhez.
Főbb jellemzők
- ESP32-C5 alapú fejlesztői kártya IoT, HMI és multimédiás projektekhez
- alkalmas adatmegjelenítésre, hangvezérlésre, szenzoros alkalmazásokra és egyszerű felhasználói interfészekhez

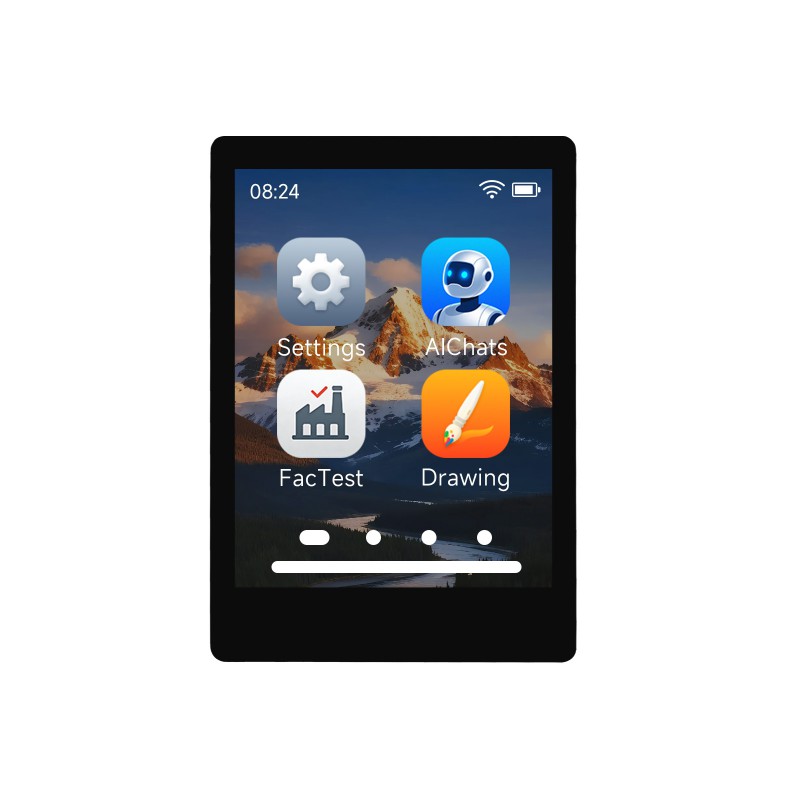

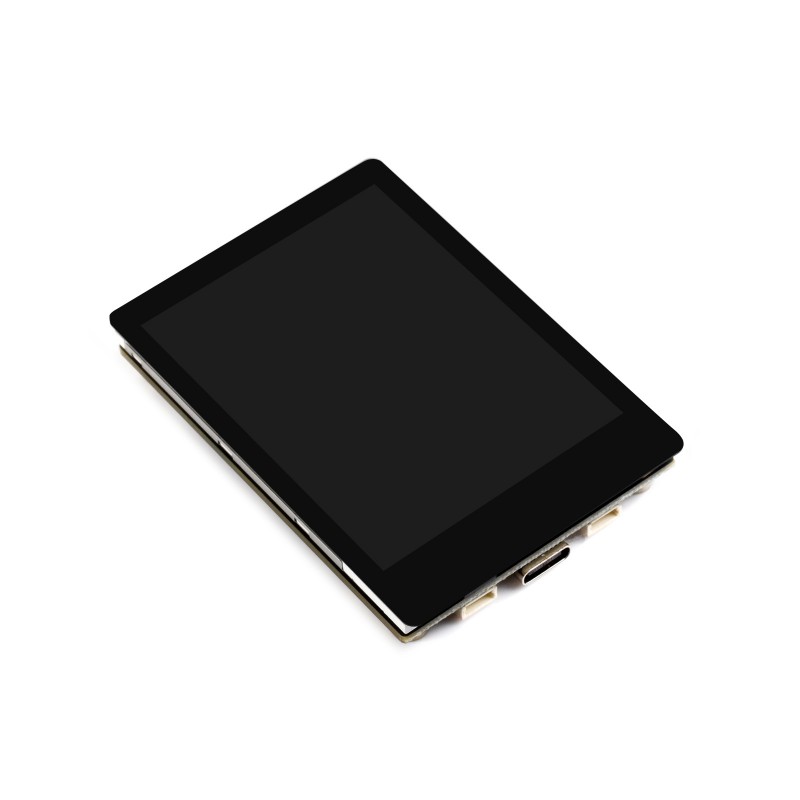

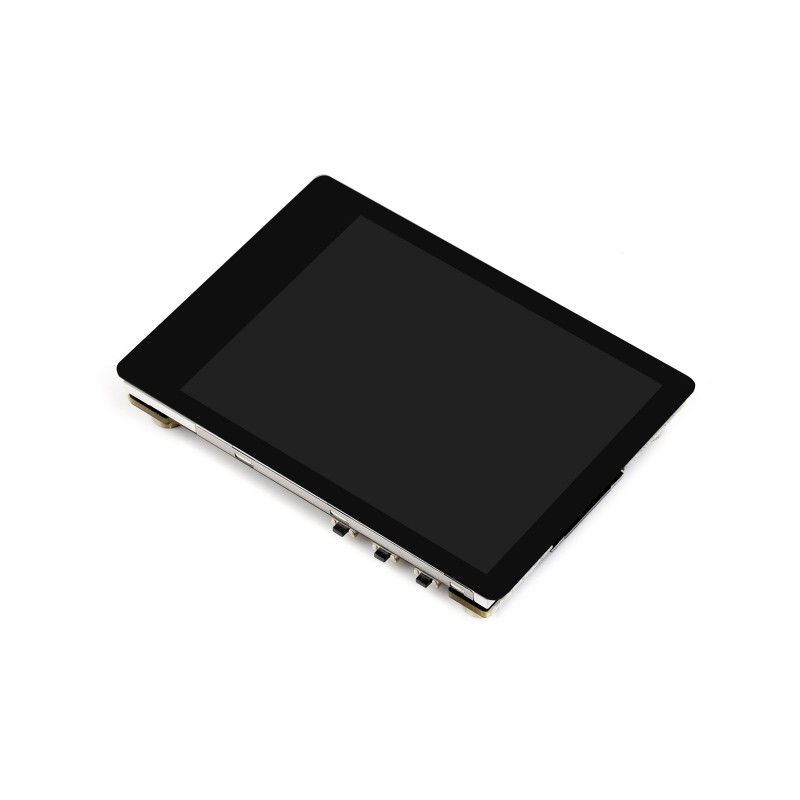

- 2,8″-os érintős LCD kijelző
- WiFi, Bluetooth, Zigbee és Thread kommunikáció támogatása
- integrált mozgás-, hőmérséklet- és páratartalom-szenzorok
- audio bemenet és kimenet hang- és audió alkalmazásokhoz
- TF foglalat adattároláshoz
- USB-C-n vagy lítium akkumulátorról táplálható
- Arduino IDE és ESP-IDF támogatás
Műszaki specifikációk
| Fő chip | ESP32-C5-WROOM-1 |
| Processzor | 32 bites RISC-V, akár 240 MHz |
| SRAM | 384 KB |
| ROM | 320 KB |
| PSRAM | 8 MB |
| Flash memória | 32 MB |
| Vezeték nélküli kommunikáció | 2,4 GHz és 5 GHz WiFi, Bluetooth 5 LE, IEEE 802.15.4, Zigbee 3.0, Thread |
| Kijelző | 2,8″-os LCD, 240 × 320 px, 262 ezer szín |
| Érintés | kapacitív érintés I2C-n keresztül, megszakítás támogatással |
| Szenzorok | QMI8658 hattengelyes szenzor, SHTC3 hőmérséklet- és páratartalom-szenzor, PCF85063A RTC |
| Memóriakártya | TF kártyafoglalat |
| Audió | ES8311 audio kodek, NS4150B erősítő, mikrofon, külső hangszóró |
| USB | USB-C tápláláshoz, programozáshoz és hibakereséshez |
| Interfészek | UART, I2C, kiválasztott I/O interfészek, USB serial |
| Akkumulátoros táplálás | interfész 3,7 V-os MX1.25 lítium akkumulátorhoz, töltésvezérlés a kártyán |
| Fejlesztői környezet | Arduino IDE, ESP-IDF |

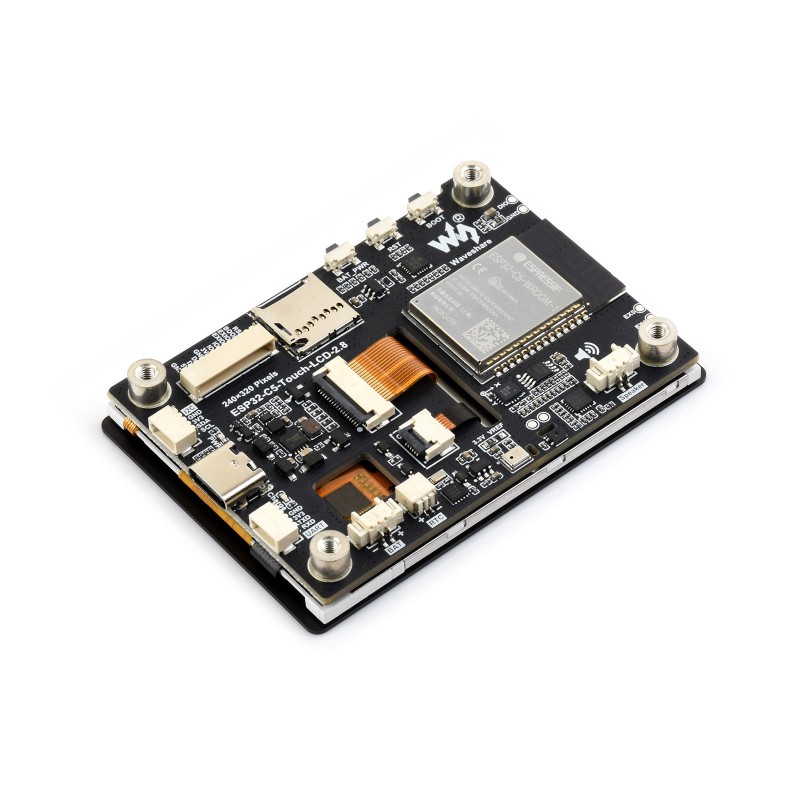

A kártya elrendezése

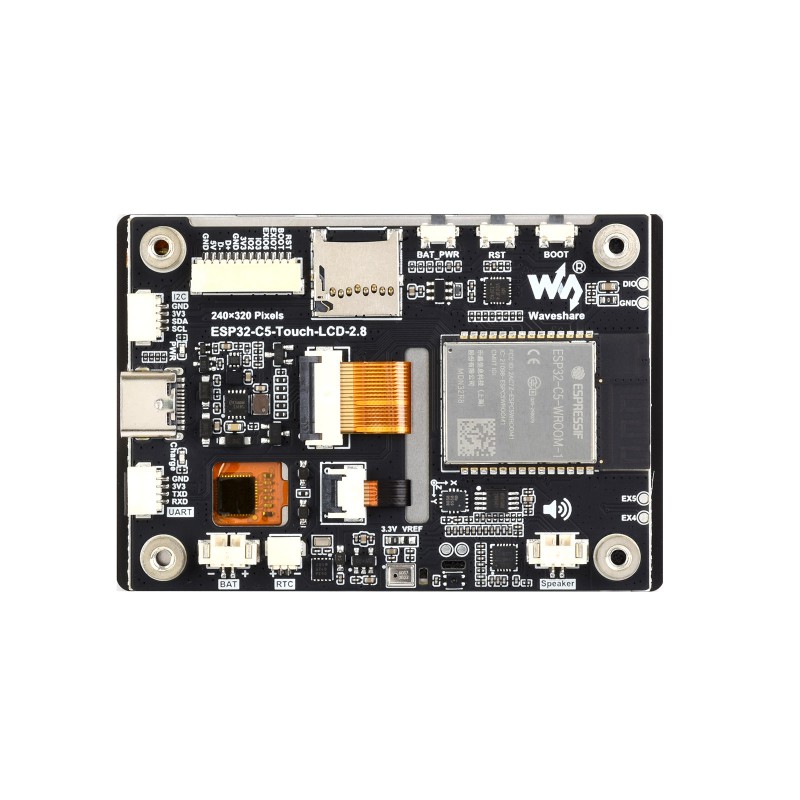

A galériában látható képen az ESP32-C5-Touch-LCD-2.8 kártya fő részeinek elrendezése látható. A kártya az érintős LCD kijelzőt, szenzorokat, audio áramköröket, TF foglalatot, akkumulátoros táplálást és bővítő interfészeket egy kompakt modulban egyesíti.
| Szám | Leírás | Szám | Leírás |
| 1 | ESP32-C5-WROOM-1 modul | 9 | integrált antenna |
| 2 | 2,8″-os érintős LCD kijelző | 10 | TF foglalat memóriakártyához |
| 3 | USB-C csatlakozó tápláláshoz, programozáshoz és hibakereséshez | 11 | akkumulátor csatlakozó 3,7 V-os lítium akkumulátorhoz |
| 4 | BOOT gomb | 12 | akkumulátortöltés-vezérlő modul |
| 5 | QMI8658 hattengelyes szenzor | 13 | ES8311 audio kodek |
| 6 | SHTC3 hőmérséklet- és páratartalom-szenzor | 14 | NS4150B erősítő hangszóróhoz |
| 7 | PCF85063A RTC | 15 | mikrofon |
| 8 | 32 MB Flash és 8 MB PSRAM | 16 | UART, I2C és I/O bővítő interfészek |
Interfészek és tűkiosztás
A kártyán kivezetésre kerültek a tápfeszültség tűk, USB/GPIO jelek, I2C interfész, UART interfész, GPIO tűk és EXIO tűk.
Audió és szenzorok
A kártyán integrált ES8311 audio kodek, NS4150B erősítő, mikrofon és csatlakoztatható hangszóró található. Ennek köszönhetően alkalmas hangalapú alkalmazásokhoz, audió lejátszáshoz vagy egyszerű AI hangprojektekhez is.
A kártyán megtalálható továbbá a QMI8658 hattengelyes szenzor, az SHTC3 hőmérséklet- és páratartalom-szenzor, valamint a PCF85063A valós idejű óra (RTC) áramkör.
Csomag tartalma
- 1× ESP32-C5-Touch-LCD-2.8 kártya
- 1× SH1.0 12 tűs kábel, kb. 100 mm
- 2× SH1.0 4 tűs kábel, kb. 100 mm
- 1× 8 Ω / 2 W hangszóró
Akkumulátoros táplálás: az eszköz 3,7 V-os Li-Ion/Li-Pol akkumulátort támogat MX1.25 2 tűs csatlakozóval. Az akkumulátor nem része a csomagnak.
Dokumentáció
A dokumentációt, bekötést, Arduino IDE és ESP-IDF fejlesztést és további műszaki információkat itt találja: Waveshare ESP32-C5-Touch-LCD-2.8 dokumentáció.
