Leírás

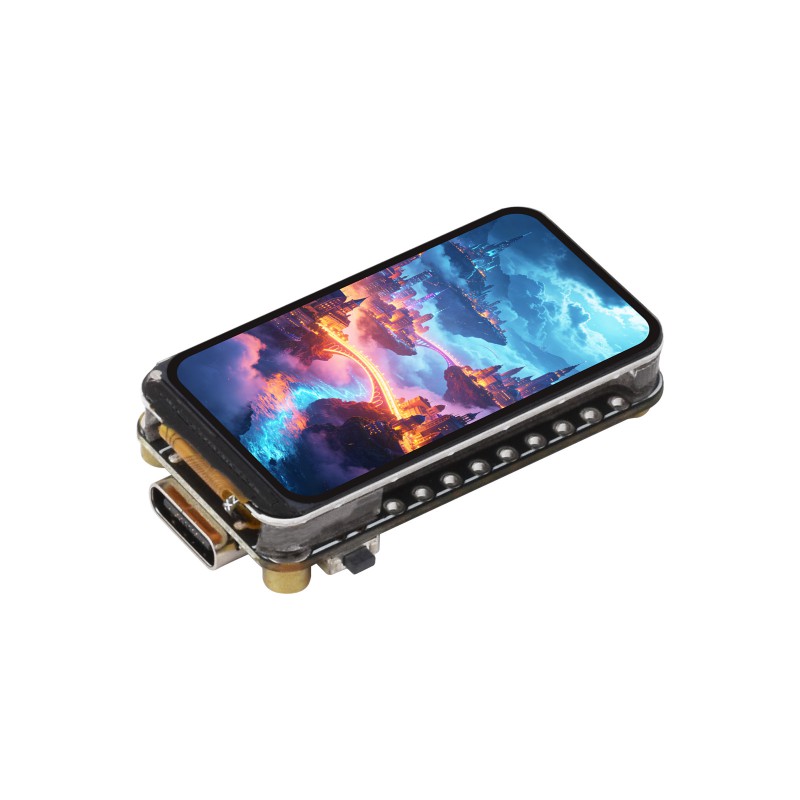

A Waveshare ESP32-C3-LCD-1.47 egy kompakt fejlesztői kártya, amely az ESP32-C3FH4 chipre épül. A kártya integrált 1,47″-os LCD-kijelzővel rendelkezik, 172 × 320 px felbontással, támogatja a 2,4 GHz-es WiFi-t, a Bluetooth 5 LE-t, TF / microSD foglalattal, 6 tengelyes IMU-érzékelővel és több perifériacsatlakozó interfésszel rendelkezik.
Az ESP32-C3 32 bites RISC-V egymagos processzort használ, amelynek órajele akár 160 MHz. A kártya kis HMI-interfészekhez, IoT-eszközökhöz, intelligens kijelzőkhöz, szenzoradatok megjelenítéséhez vagy vezeték nélküli kommunikációt igénylő projektekhez alkalmas.
Az integrált kijelző lehetővé teszi egyszerű grafikus felületek létrehozását, és a gyártó szerint GUI-programokhoz is alkalmas, például LVGL könyvtárral. A USB-C csatlakozónak köszönhetően a kártya egyetlen interfészen keresztül táplálható, programozható és debugolható.
Főbb jellemzők
- ESP32-C3FH4 chippel szerelt fejlesztői kártya
- 32 bites RISC-V egymagos processzor, akár 160 MHz
- 1,47″-os LCD-kijelző 172 × 320 px felbontással
- 262 ezer szín
- 2,4 GHz-es WiFi 802.11 b/g/n
- Bluetooth 5 LE
- 4 MB Flash memória
- 400 KB SRAM és 384 KB ROM
- integrált kerámiaantenna
- QMI8658 6 tengelyes IMU-érzékelő
- TF / microSD foglalat
- USB-C csatlakozó tápláláshoz, programozáshoz és hibakereséshez
- 15 GPIO pin a bővítéshez
- SPI, I2C, UART, I2S és ADC interfészek támogatása
Műszaki specifikációk
| Mikrokontroller | ESP32-C3FH4 |
| Processzor | 32 bites RISC-V egymagos processzor |
| Órajel | akár 160 MHz |
| SRAM | 400 KB |
| ROM | 384 KB |
| Flash memória | 4 MB |
| Kijelző | 1,47″-os LCD |
| Kijelző felbontása | 172 × 320 px |
| Kijelző színei | 262 ezer szín |
| Vezeték nélküli kommunikáció | 2,4 GHz-es WiFi 802.11 b/g/n, Bluetooth 5 LE |
| Antenna | Integrált kerámiaantenna |
| IMU-érzékelő | QMI8658, 6 tengelyes IMU-érzékelő |
| Háttértár | TF / microSD foglalat |
| USB-csatlakozó | USB Type-C |
| USB-funkciók | Táplálás, programozás, hibakeresés |
| GPIO | 15 × GPIO pin |
| Interfészek | 3 × SPI, 1 × I2C, 2 × UART, 1 × I2S, 2 × ADC |
| Gombok | BOOT, RESET |
| SKU szerinti változat | Standard verzió előre forrasztott tüskesorokkal |

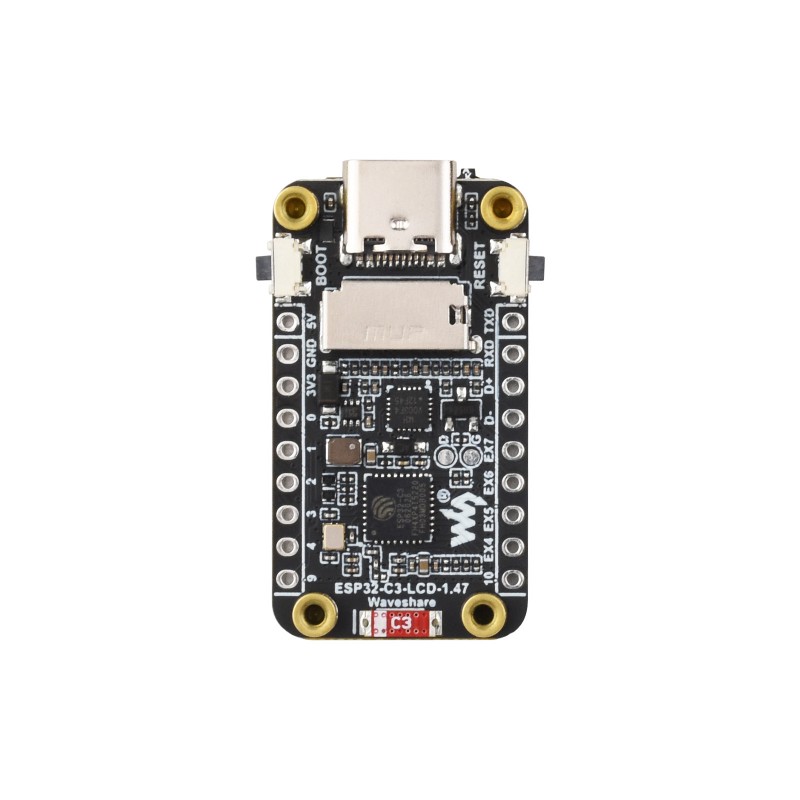

A kártya fő részeinek ismertetése
| Szám | Kártyarész | Leírás |
| 1 | ESP32-C3FH4 | Fő chip 32 bites RISC-V egymagos processzorral és akár 160 MHz órajellel. |
| 2 | Integrált antenna | Beépített kerámiaantenna WiFi- és Bluetooth-kommunikációhoz. |
| 3 | CH32V003F4U6 | IO-bővítő, amely a fő chippel együttműködve bővítő pineket biztosít. |
| 4 | MP1605GTF-Z | DC-DC tápegység chip. |
| 5 | TF kártyafoglalat | TF / microSD kártya foglalata. |
| 6 | USB Type-C port | Csatlakozó tápláláshoz, programozáshoz és hibakereséshez. |
| 7 | BOOT gomb | A programfeltöltésnél használt gomb. |
| 8 | RESET gomb | A kártya újraindítására szolgáló gomb. |
| 9 | QMI8658 | 6 tengelyes IMU-érzékelő mozgás és dőlésszög érzékelésére. |
Lábkiosztás
A kártya lábkiosztása a mellékelt ábrán látható. A kártya 15 GPIO pint és több perifériainterfészt biztosít, például SPI-t, I2C-t, UART-ot, I2S-t és ADC-t, így szenzorok, modulok vagy további perifériák csatlakoztathatók.
Lehetséges felhasználás
- WiFi- vagy Bluetooth-kommunikációval rendelkező IoT-eszközök
- kis HMI-k és intelligens kijelzők
- szenzoradatok megjelenítése
- grafikus felülettel és LVGL-lel készülő projektek
- hordozható információs panelek
- gyorsulásmérővel és giroszkóppal rendelkező projektek
- alkalmazásfejlesztés ESP32-C3 platformon
Dokumentáció
A dokumentációt, fejlesztői forrásokat és példákat a gyártó oldalán találja: Waveshare ESP32-C3-LCD-1.47 Wiki
