Leírás

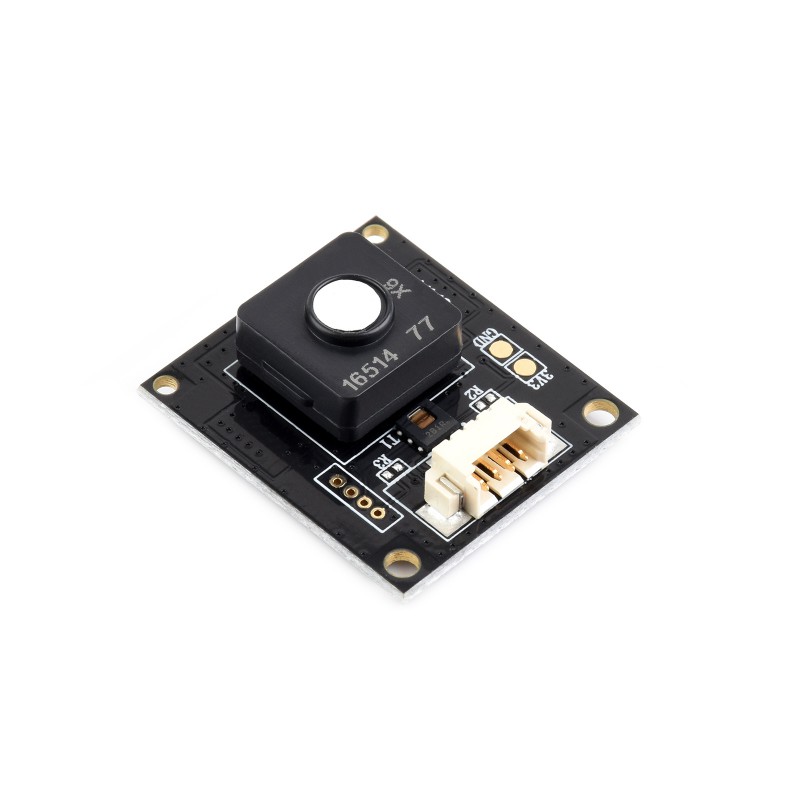

Waveshare Environment X6 légminőség-érzékelő egy kompakt 6-az-1 környezeti érzékelő modul a beltéri levegőminőség monitorozásához. Lehetővé teszi az HCHO formaldehid, TVOC, CO szénmonoxid, IAQ index, hőmérséklet és páratartalom detektálását.
A modul olyan projektekhez ideális, amelyek a környezet monitorozására, okos otthonra, levegőminőség-mérésre, beltéri megfigyelésre, érzékelőrendszerek fejlesztésére vagy IoT alkalmazásokra összpontosítanak. Több mért mennyiség egy modulban történő kombinálásának köszönhetően átfogó képet kaphat a levegőminőségről és a környezeti alapparaméterekről.
Az érzékelő az EC Sense solid-state polymer electrochemical technológiáját használja. A gyártó olyan előnyöket sorol fel, mint az hosszú élettartam, alacsony drift és az elektrolit szivárgásával vagy mérgezésével szembeni ellenállás a hagyományos gázérzékelőkhöz képest.
A kommunikáció UART interfésszen keresztül történik 9600 bps átviteli sebességgel. A modul 5 V tápellátásból és 3,3 V logikai szintből működik, ezért 5 V mikrokontrollerhez csatlakoztatáskor az UART jelek kompatibilitásának ellenőrzése szükséges.
Fő jellemzők
- 6-az-1 környezeti érzékelő – HCHO, TVOC, CO, IAQ, hőmérséklet és páratartalom
- Beltéri levegőminőség detektálása – alkalmas otthon, iroda vagy munkahely monitorozásához
- Solid-state polymer electrochemical technológia – modern gázdetektálási megoldás
- UART kommunikáció – egyszerű csatlakozás mikrokontrollerhez vagy fejlesztőplatformhoz
- 9600 bps átviteli sebesség – 8 adatbit, 1 stopbit, paritás nélkül
- Alacsony fogyasztás – üzemeltetési áram körülbelül 6,5 mA
- Hosszú élettartam – a gyártó körülbelül 10 év élettartamot jelöl meg
- Több platform támogatása – Raspberry Pi, Raspberry Pi Pico, Arduino, ESP32 és egyebek
Technikai specifikáció
| Mért / detektált mennyiségek | HCHO, TVOC, CO, IAQ, hőmérséklet, páratartalom |
| Érzékelő technológia | Solid-state polymer electrochemical |
| Kommunikációs interfész | UART |
| Átviteli sebesség | 9600 bps |
| UART formátum | 8 adatbit, 1 stopbit, paritás nélkül |
| Tápfeszültség | 5 V |
| Logikai szint | 3,3 V |
| HCHO tartomány | 0 – 1 ppm |
| HCHO felbontás | 0,001 ppm |
| TVOC tartomány | 0 – 5 ppm |
| TVOC felbontás | 0,001 ppm |
| CO tartomány | 0 – 100 ppm |
| CO felbontás | 0,001 ppm |
| HCHO pontosság | 0 – 0,15 ppm: ±0,02 ppm; 0,16 ppm+: < ±2 % FS |
| TVOC pontosság | 0 – 0,2 ppm: ±0,05 ppm; 0,2 ppm+: < ±2 % FS |
| CO pontosság | 0 – 8 ppm: ±2,5 ppm; 8 ppm+: < ±1 % FS |
| Üzemeltetési áram | körülbelül 6,5 mA |
| Üzemeltetési hőmérséklet | -40 és +55 °C között |
| Üzemeltetési páratartalom | > 15 % RH |
| Élettartam | körülbelül 10 év a gyártó szerint |

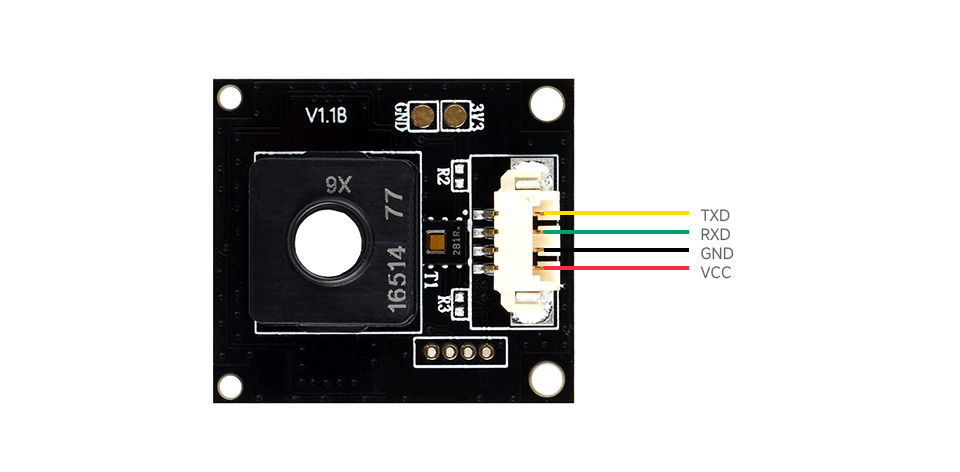

Pin leírás
| TXD | Érzékelő UART TX pin |
| RXD | Érzékelő UART RX pin |
| GND | Föld |
| VCC | 5 V tápbemenet |
Alkalmazások
- beltéri levegőminőség monitorozása
- HCHO formaldehid, TVOC és CO detektálása
- okos otthon eszközök és automatizálás
- környezeti monitorozás
- beltéri tesztelés és mérési projektek
- autóipari elektronika
- projektek Raspberry Pi, Raspberry Pi Pico, Arduino vagy ESP32 segítségével
További információ a bekötésről, dokumentációról és használatról a gyártó weboldalán található: Waveshare Environment X6 Sensor dokumentáció
