Leírás

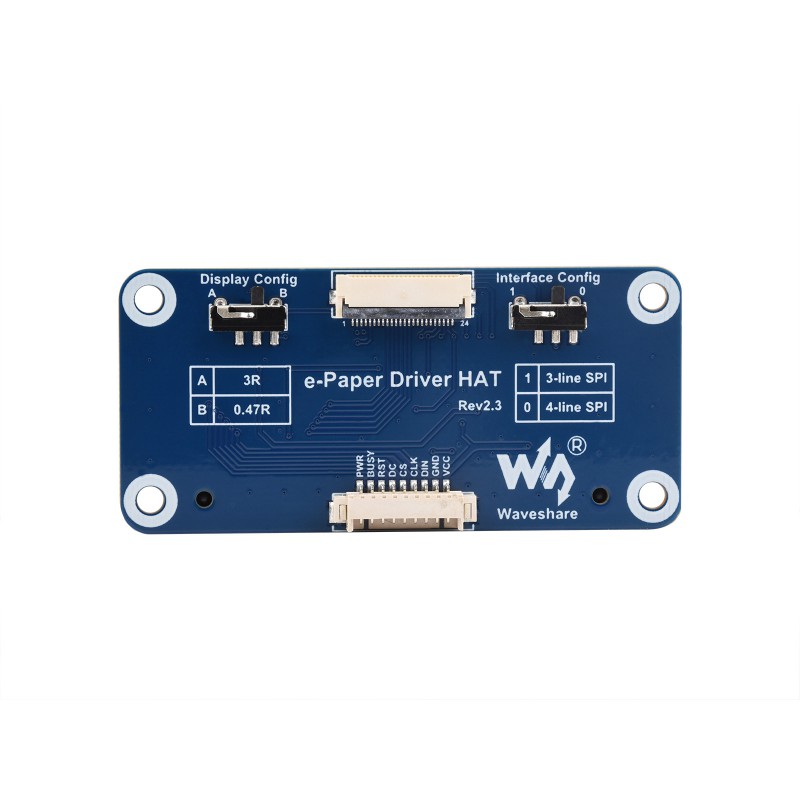

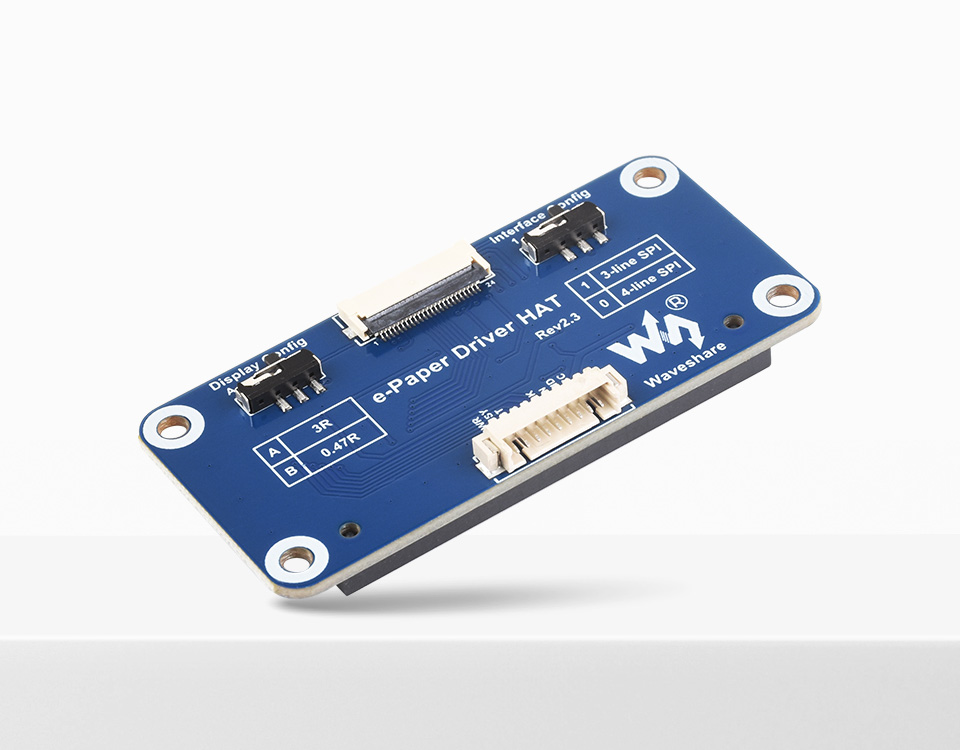

Waveshare e-Paper Driver HAT egy univerzális vezérlő modul, amely a kiválasztott Waveshare SPI e-Paper kijelzők csatlakoztatásához és vezérléséhez lett kifejlesztve. A modul az e-Paper panel és a fejlesztő kártya, például a Raspberry Pi, Jetson Nano, Arduino, STM32 vagy más kompatibilis mikrokontroller közötti felület szolgál.
A kártya SPI felületet használ, és egy szabványos 40 tűs GPIO konektorral van felszerelve a Raspberry Pi-hez való egyszerű csatlakoztatáshoz. Az integrált logikai szintváltó miatt a modul kompatibilis a 3,3 V és 5 V mikrokontrollerekkel is.
A modul alacsony energiafogyasztású projektekhez, információs táblákhoz, árjelzésekhez, címkékhez, IoT eszközökhöz vagy egyéb olyan alkalmazásokhoz alkalmas, ahol e-Paper kijelzőn kell adatokat megjeleníteni. Az e-Paper technológia különösen akkor ideális, amikor a kép nem változik folyamatosan, és olvashatónak kell maradnia anélkül, hogy folyamatos frissítésre lenne szükség.
Főbb jellemzők
- Univerzális e-Paper Driver HAT – a kiválasztott Waveshare SPI e-Paper raw panelek számára

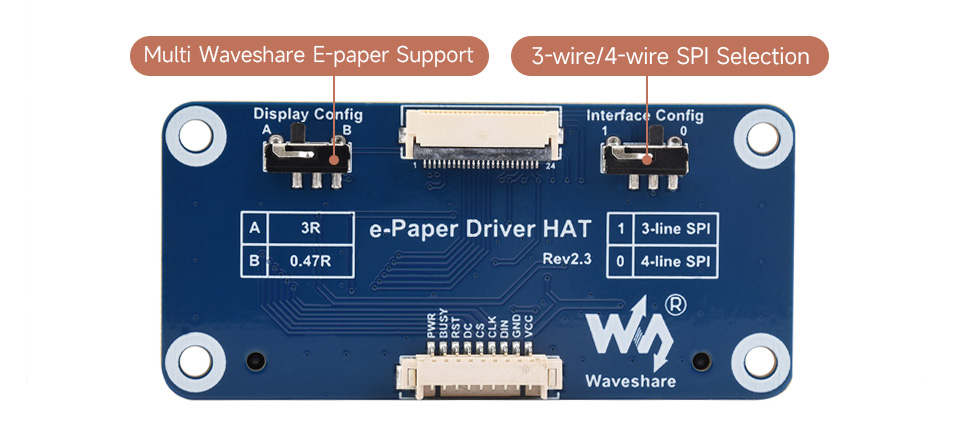

- SPI felület – 3 vezetékes és 4 vezetékes SPI csatlakozás támogatása

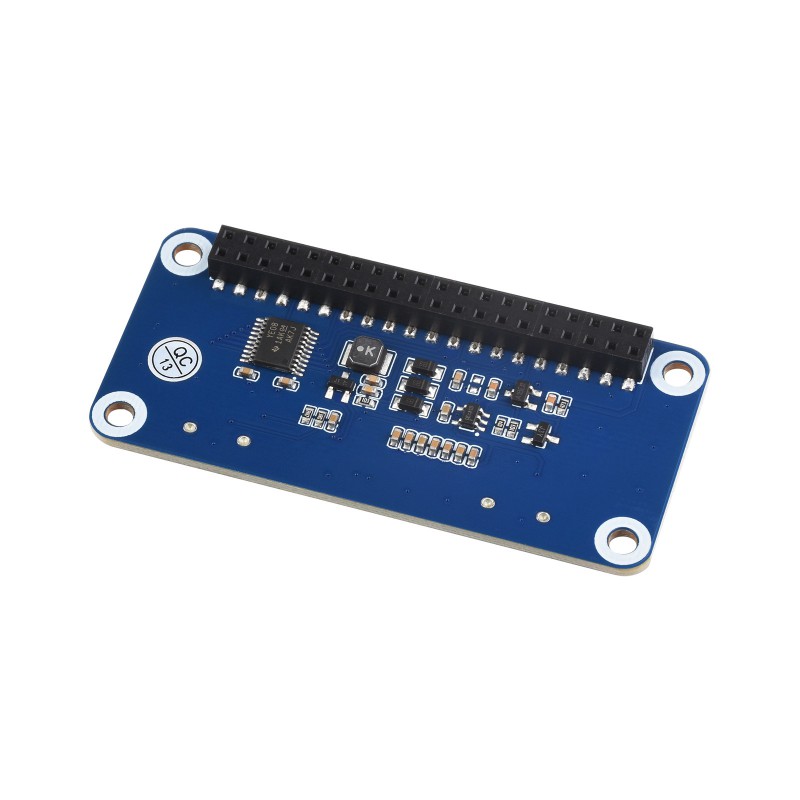

- 40 tűs GPIO konektor – egyszerű csatlakozás a Raspberry Pi-hez
- 3,3 V / 5 V MCU kompatibilitás – integrált logikai szintváltó
- Több platform támogatása – Raspberry Pi, Arduino, STM32 és más

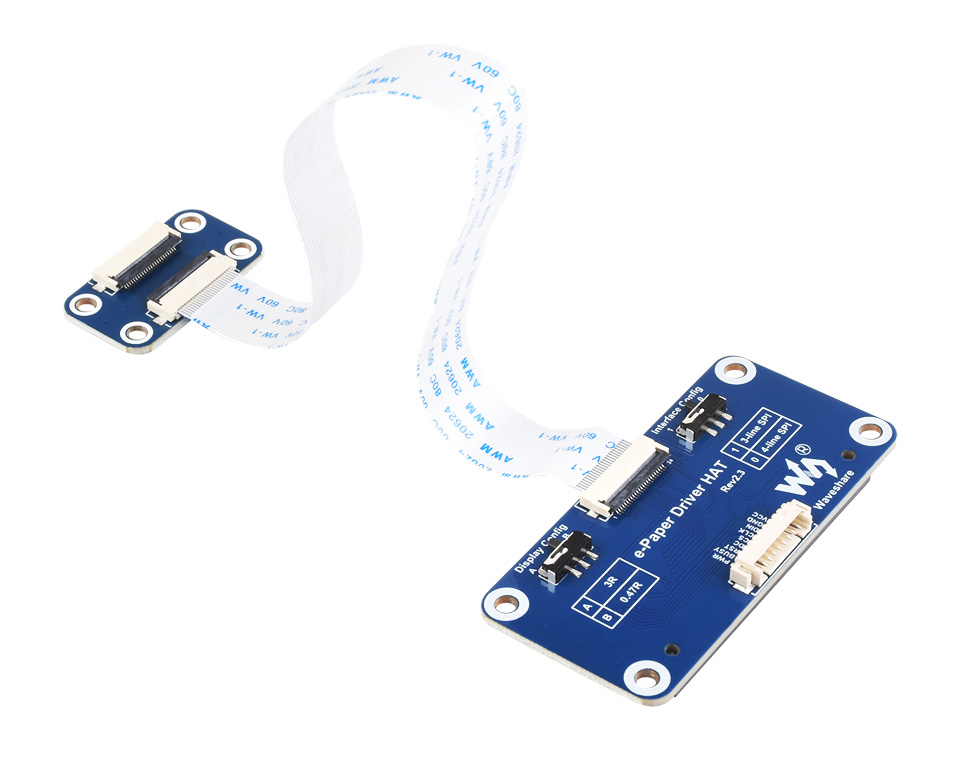

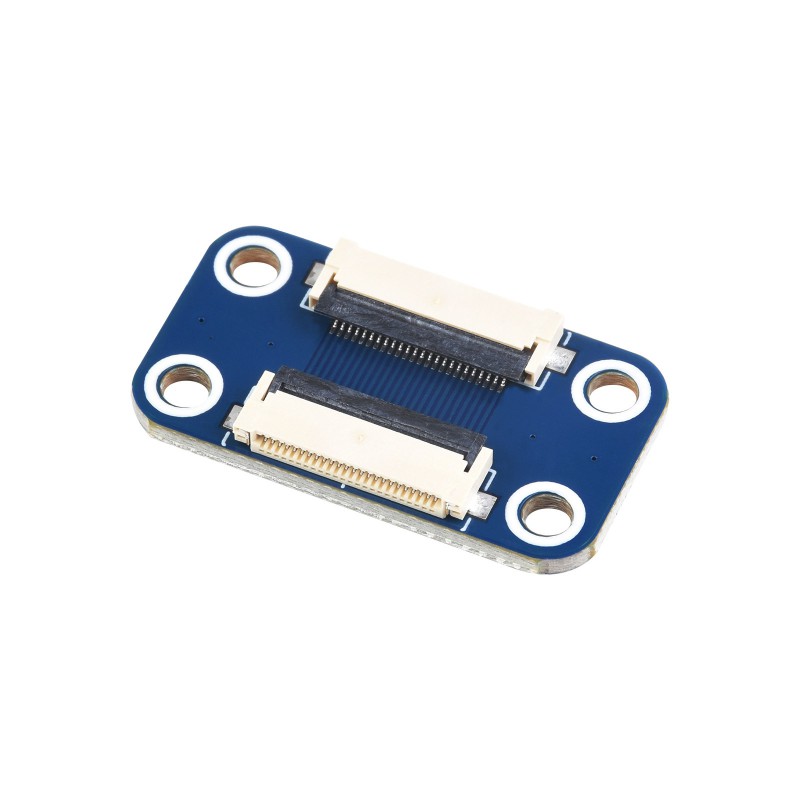

- FFC kijelző csatlakoztatás – e-Paper panel egyszerű csatlakoztatása lapos kábellel
Technikai specifikációk
| Termék típusa | e-Paper Driver HAT |
| Gyártó | Waveshare |
| Kommunikációs felület | SPI |
| SPI típus | 3 vezetékes SPI / 4 vezetékes SPI |
| Tápellátási / logikai feszültség | 3,3 V / 5 V |
| Kompatibilis platformok | Raspberry Pi, Arduino, STM32 és más |
| GPIO konektor | 40 tűs konektor Raspberry Pi-hoz |
Felület leírása
| VCC | Tápellátás 3,3 V / 5 V |
| GND | Föld |
| DIN | SPI MOSI |
| CLK | SPI SCK |
| CS | Chip select, aktív logikai 0-ban |
| DC | Adat / parancs kiválasztása |
| RST | Külső reset, aktív logikai 0-ban |
| BUSY | Kijelző foglalt állapot kimenete |
| PWR | Tápellátás vezérlés |
Alkalmazás
- Waveshare SPI e-Paper kijelzők csatlakoztatása
- projektek Raspberry Pi, Arduino, STM32 vagy Jetson Nano platformokhoz
- IoT eszközök és alacsony energiafogyasztású alkalmazások
- információs táblák és állapot kijelzők
- elektronikus címkék és árjelzések
- szenzoradatok megjelenítése
- elektronika prototípusozása e-Paper kijelzőkkel
A csomag tartalma
- 1× Waveshare e-Paper Driver HAT
- 1× GH1.25 9 tűs kábel, körülbelül 20 cm
- 1× csavarcsomag Raspberry Pi-hez, 2 db
A bekötésről, a támogatott kijelzőkről és a mintakódokról további információ a gyártó weboldalán található: Waveshare e-Paper Driver HAT Wiki
