Leírás

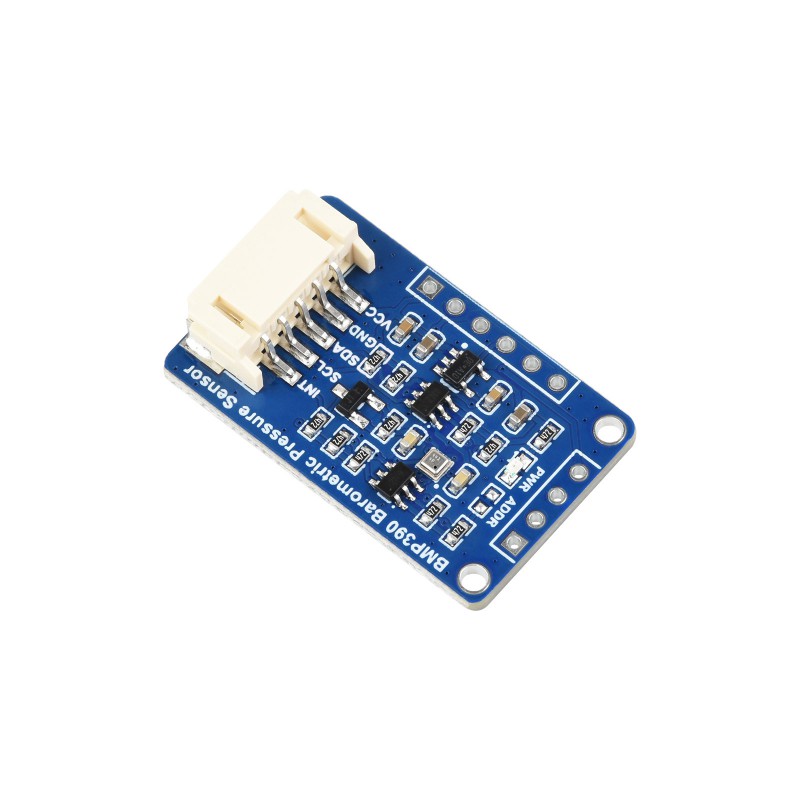

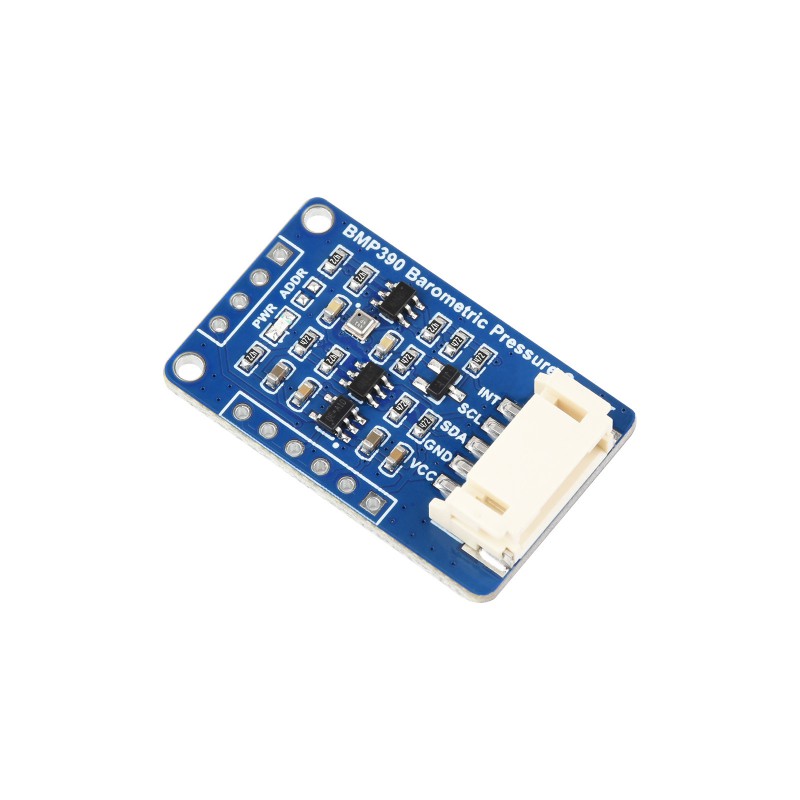

A Waveshare BMP390 barometrikus nyomásérzékelő egy nagy pontosságú digitális érzékelő, amely légnyomás, tengerszint feletti magasság és hőmérséklet mérésére szolgál. Meteorológiai állomásokhoz, magasságmérőkhöz, IoT-eszközökhöz, hordható elektronikához, GPS-projektekhez és környezeti mérésekhez alkalmas.
A modul a BMP390 érzékelőt használja, amely egy 24 bites abszolút barometrikus nyomásérzékelő alacsony fogyasztással, alacsony zajszinttel és kompakt kivitelben. Nagy relatív pontosságának köszönhetően olyan alkalmazásokhoz is alkalmas, ahol kis nyomás- vagy magasságváltozásokat kell követni.
Fő jellemzők
- BMP390 érzékelő – légnyomás, tengerszint feletti magasság és hőmérséklet mérése
- 24 bites abszolút nyomásérzékelő – pontos barometrikus mérésekhez alkalmas
- Nagy relatív pontosság – magasságmérőkhöz és nyomásváltozások követéséhez alkalmas
- I2C és SPI interfész – rugalmas csatlakoztatás mikrokontrollerhez
- Az I2C az alapértelmezett interfész – egyszerű bekötés SDA és SCL használatával
- Kompatibilitás 3,3 V / 5 V rendszerekkel – a logikai szintátalakítónak köszönhetően
- Alacsony fogyasztás és alacsony zajszint – hordozható és IoT-eszközökhöz is alkalmas
- Fejlesztői platformok támogatása – Raspberry Pi, Raspberry Pi Pico, Arduino, ESP32 és mások
Műszaki specifikációk
| Modell | BMP390 Barometric Pressure Sensor |
| Érzékelő | BMP390 |
| Mért mennyiségek | Légnyomás, tengerszint feletti magasság, hőmérséklet |
| Kommunikációs interfész | I2C / SPI |
| Alapértelmezett interfész | I2C |
| Tápfeszültség | 3,3 V / 5 V |
| Nyomásmérési tartomány | 300 – 1250 hPa |
| Abszolút nyomáspontosság | ±0,50 hPa a 300 – 1100 hPa tartományban, 0 – 65 °C között |
| Relatív nyomáspontosság | ±0,03 hPa a 700 – 1100 hPa tartományban, 25 – 40 °C között |
| Magasságmérési pontosság | körülbelül ±25 cm a relatív nyomáspontosság alapján |
| Az offset hőmérsékleti együtthatója | ±0,6 Pa/K 900 hPa és 25 – 40 °C mellett |
| Hőmérsékletmérési pontosság | ±0,5 °C a 0 – 65 °C tartományban |
| Mintavételi frekvencia | akár 200 Hz |

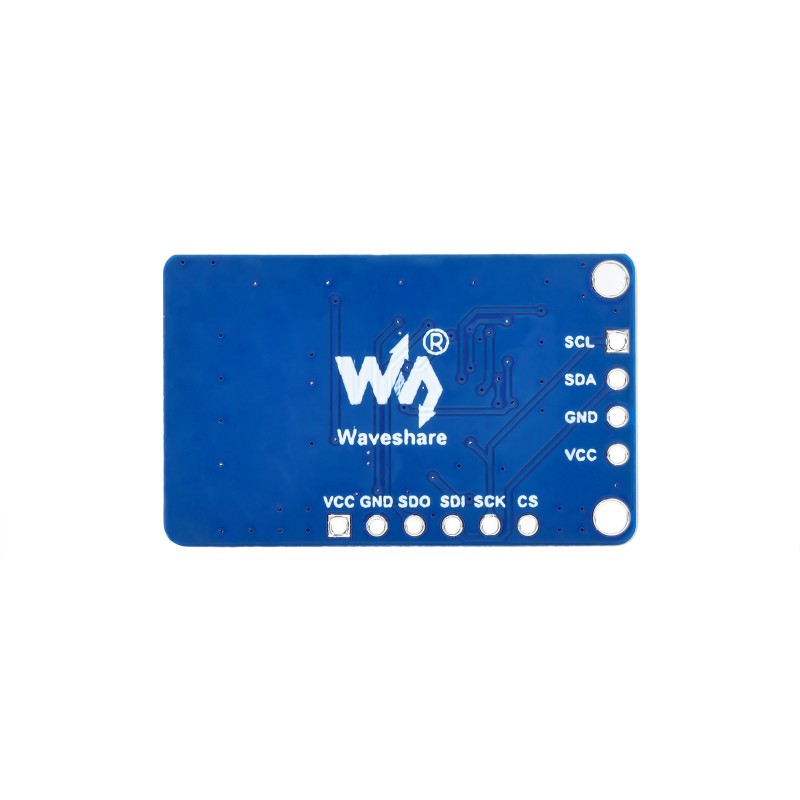

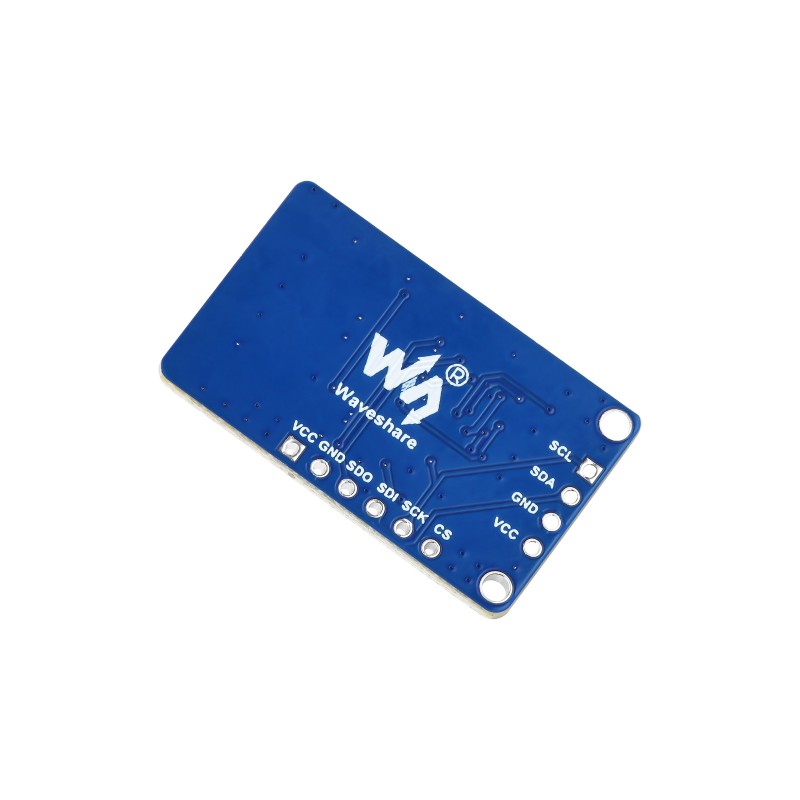

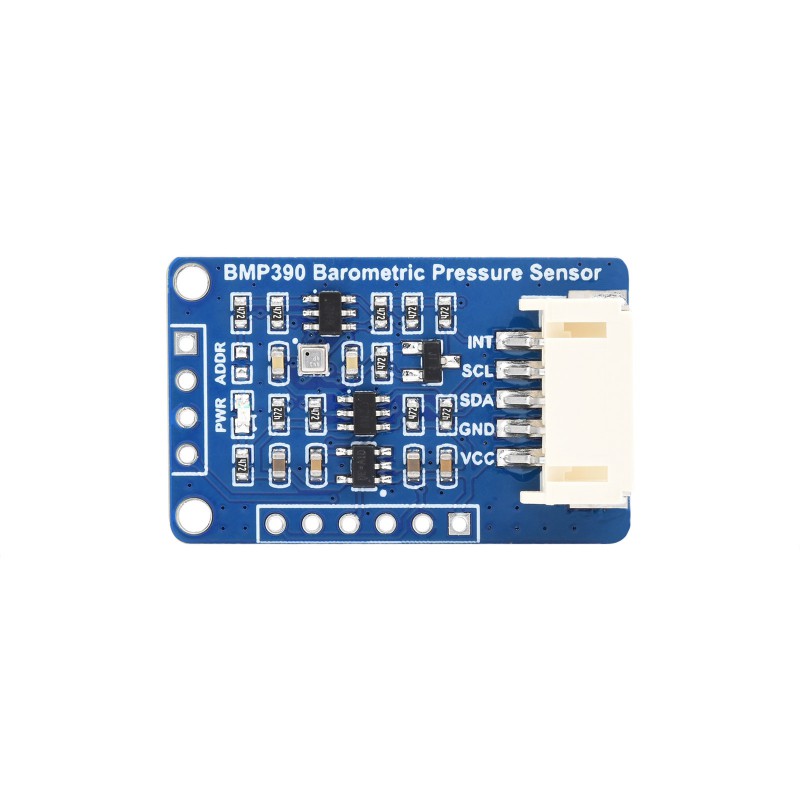

Lábkiosztás
| Láb | I2C mód | SPI mód |
|---|---|---|
| VCC | Tápellátás 3,3 V / 5 V | Tápellátás 3,3 V / 5 V |
| GND | Test | Test |
| SDA | I2C adatvonal | SDO – SPI adatkimenet, csatlakoztatás a MISO-hoz |
| SCL | I2C órajelvonal | SDI – SPI adatbemenet, csatlakoztatás a MOSI-hoz |
| INT | Megszakítás kimenet | SCK – SPI órajelbemenet |
| CS | Chipkiválasztás | Chipkiválasztás |
Csomag tartalma
- 1× Waveshare BMP390 Barometric Pressure Sensor
- 1× PH2.0 5-pólusú kábel
Felhasználás
- légnyomás mérése
- tengerszint feletti magasság kiszámítása
- meteorológiai állomások
- magasságmérők és magasságváltozás követése
- környezeti monitorozás
- IoT- és hordozható eszközök
- projektek Arduino, Raspberry Pi, Raspberry Pi Pico vagy ESP32 platformokkal
A bekötéssel, dokumentációval és mintakódokkal kapcsolatos további információkat a gyártó oldalán talál: Waveshare BMP390 Barometric Pressure Sensor Wiki
