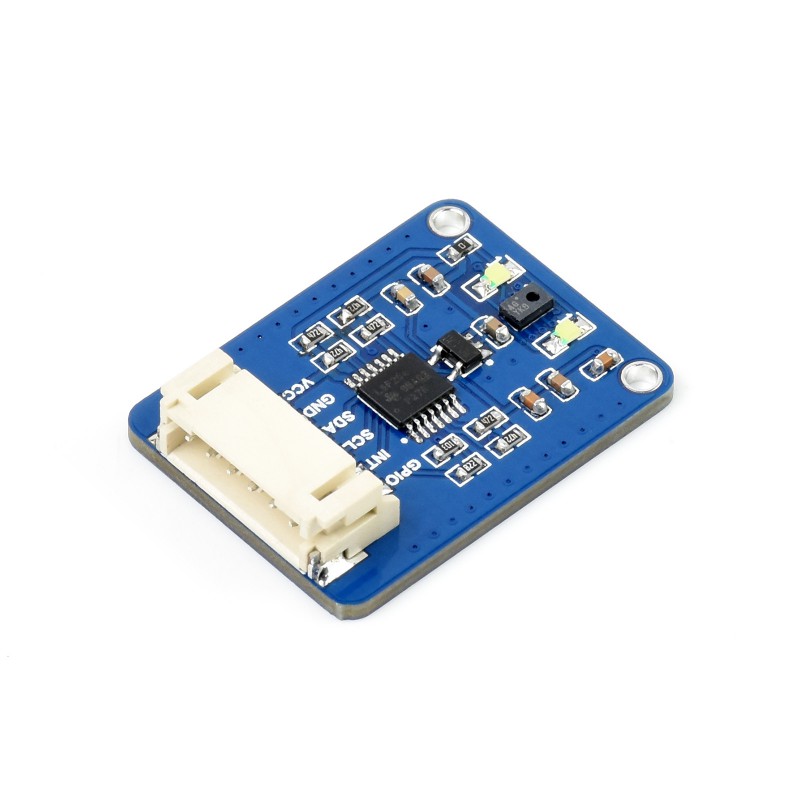

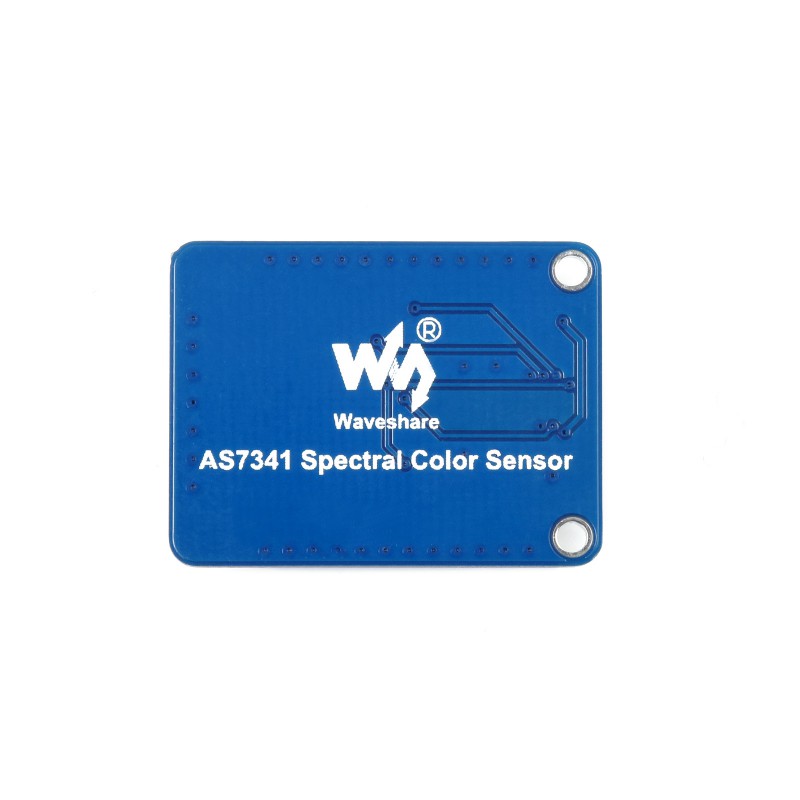

Waveshare AS7341 spektrális színérzékelő

8 343 Ft (ÁFA nélkül 6 569 Ft )

AS7341 spektrális érzékelő I2C interfésszel a színek és a látható fény összetevőinek pontosabb méréséhez.

4 készleten

Raktáron 4 db

Leírás

A Waveshare AS7341 spektrális színérzékelő a látható fény összetevőinek mérésére és a színek pontosabb azonosítására szolgáló modul. A AS7341 chipet használja, amely több spektrális csatornát tartalmaz, és részletesebb fényérzékelést tesz lehetővé, mint a hagyományos RGB-érzékelők.

Az érzékelő 8 látható spektrumú csatornát, 1 közeli infravörös (NIR) csatornát és 1 szűrő nélküli csatornát integrál. Ennek köszönhetően alkalmas spektrális elemzésre, színek összehasonlítására, anyagok felismerésére a visszavert fény alapján vagy a fényviszonyok mérésére.

A modul I2C interfészen keresztül kommunikál, és kompatibilis olyan fejlesztőlapokkal, mint a Raspberry Pi, Arduino, STM32 és más platformok. A lapon logikai szintátalakító található, így a modul 3,3 V-os és 5 V-os rendszerekkel is használható.

A modulon 2 kiegészítő LED-világítás is található, amelyek segédvilágításként szolgálhatnak gyengébb fényviszonyok közötti mérésnél. Az érzékelő támogatja a környezeti fény villogásának érzékelését is, és interrupt kimenettel rendelkezik a mérési állapot figyeléséhez.

Főbb jellemzők

  • AS7341 spektrális érzékelő – a látható fény összetevőinek pontosabb mérése
  • 8 látható spektrumú csatorna – részletesebb színérzékelés
  • NIR-csatorna – közeli infravörös fény mérése
  • Szűrő nélküli csatorna – kiegészítő mérés a teljes fényintenzitáshoz
  • 6 független 16 bites ADC-átalakító – a mért adatok hatékony feldolgozása
  • I2C interfész – egyszerű csatlakoztatás SDA és SCL segítségével
  • Fényvillogás érzékelése – dedikált csatorna a villogási effektus figyelésére
  • 2 kiegészítő LED-világítás – segédvilágítás mérés közben
  • Interrupt kimenet – állapot vagy küszöbértékek jelzése
  • GPIO láb – univerzális bemenet/kimenet a modulon
  • 3,3 V / 5 V logikával kompatibilis – különféle fejlesztőlapokhoz alkalmas

Műszaki specifikációk

Érzékelő AS7341
Kommunikációs interfész I2C
Tápfeszültség / logikai feszültség 3,3 V / 5 V
Spektrális csatornák 8× látható spektrum, 1× NIR, 1× szűrő nélküli
ADC-átalakítók 6× független 16 bites ADC
Megvilágítás 2× LED
Kimenetek / lábak INT, GPIO

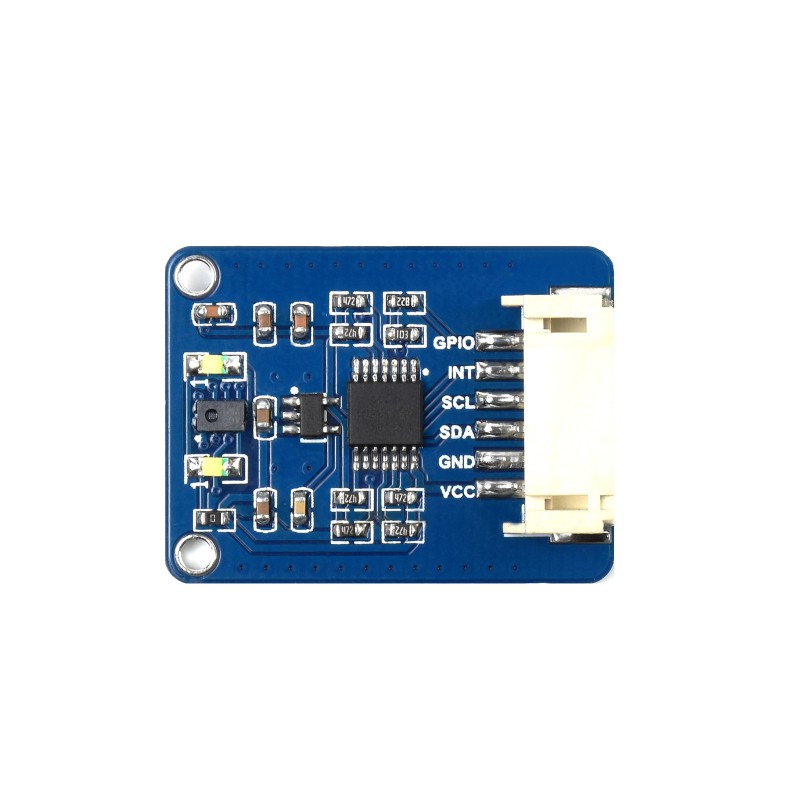

Lábkiosztás

VCC Tápfeszültség 3,3 V / 5 V
GND Föld
SDA I2C adatvonal
SCL I2C órajelvonal
INT Interrupt kimenet
GPIO Univerzális bemenet/kimenet

Csomag tartalma

  • 1× Waveshare AS7341 Spectral Color Sensor

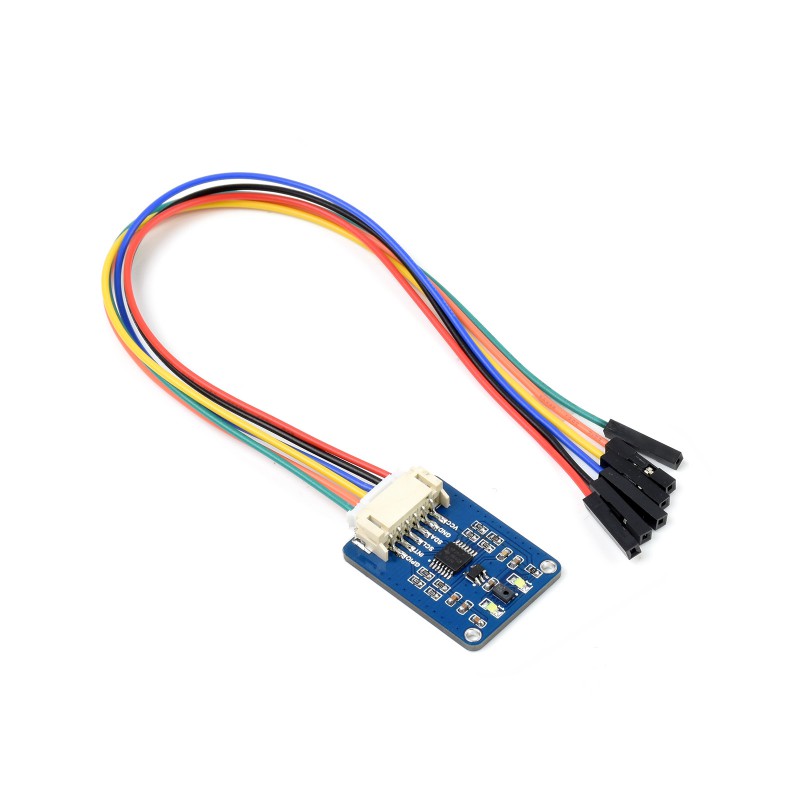

  • 1× PH2.0 6 tűs kábel

Felhasználás

  • látható fény spektrális elemzése
  • színek pontosabb mérése és összehasonlítása
  • anyagok felismerése a visszavert fény alapján
  • környezeti megvilágítás mérése
  • fényforrások villogásának érzékelése
  • Arduino, Raspberry Pi vagy STM32 alapú projektek
  • automatizálási, mérési és kutatási alkalmazások

A bekötéssel, dokumentációval és mintakódokkal kapcsolatos további információkért keresse fel a gyártó oldalát: Waveshare AS7341 Spectral Color Sensor Wiki

További információk

Tömeg 9 g
