Leírás

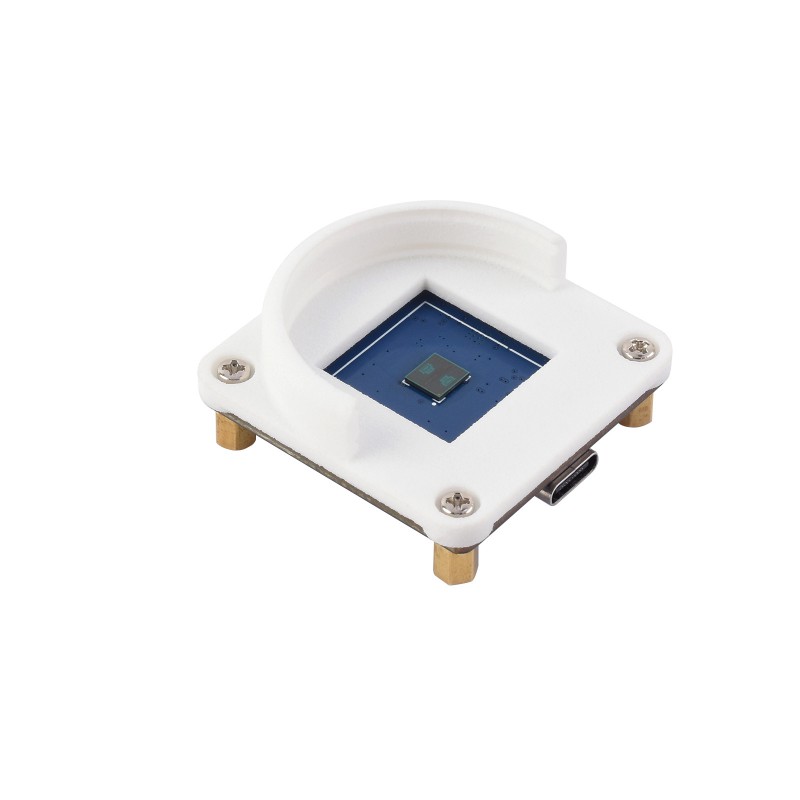

Waveshare A121 60GHz mmWave radaros érzékelő Box egy kompakt radaros érzékelő, amely jelenlét, mozgás, mikromozgás érzékelésére és pontos távolságmérésre szolgál. Az Acconeer A121 Pulsed Coherent Radar (PCR) szenzoron alapul, amely a 60 GHz frekvenciasávban működik.
A mmWave radartechnológia lehetővé teszi olyan finom mozgások érzékelését is, amelyeket a hagyományos PIR érzékelők esetleg nem érzékelnek megbízhatóan. Ennek köszönhetően a modul alkalmas személy jelenlétének érzékelésére, érintésmentes indításra, távolságmérésre, proximity sensingre vagy mikromozgás követésére az érzékelési tartományban.
A csomag a következő lencséket tartalmazza: Flat cover lens, Hyperbolic lens és FZP lens, amelyek lehetővé teszik az érzékelő használatának az adott alkalmazáshoz való igazítását.
A modul integrált Arm Cortex-M4 MCU STM32L431CBT6 mikrovezérlőt tartalmaz, amely támogatja a radaradatok helyi feldolgozását. Az érzékelő működhet önálló modulként saját alkalmazással, vagy regiszteralapú kommunikációs protokollon keresztül kommunikálhat külső vezérlőeszközzel.
Az érzékelő támogatja a műanyag vagy üveg mögé történő beépítést, így burkolatokba integrálható anélkül, hogy közvetlenül a radar előtt nyílásra lenne szükség. Az érzékelési tartomány és az érzékenység állítható, ami lehetővé teszi az érzékelő viselkedésének az adott környezethez való igazítását.
Főbb jellemzők
- 60GHz mmWave radar – jelenlét, mozgás, mikromozgás és távolság érzékelése
- Acconeer A121 PCR szenzor – impulzusos koherens radar integrált antennával
- Pontos távolságmérés – a gyártó szerint a felbontás és az érzékelési pontosság akár 0,03 m
- Integrált Arm Cortex-M4 MCU – STM32L431CBT6 a radaradatok helyi feldolgozásához
- USB / UART / I2C interfész – rugalmas csatlakoztatás hoszteszközhöz vagy mikrokontrollerhez
- Állítható érzékelési tartomány és érzékenység – az adott alkalmazáshoz igazítható
- Box verzió tartóval – az SKU 33778 burkolatot/tartót és lencsekészletet tartalmaz
- Beépíthető műanyag vagy üveg mögé – egyszerűbb integráció a készülék burkolatába
- Több platform támogatása – Raspberry Pi, Raspberry Pi Pico, ESP32 és Arduino
Műszaki specifikációk
| Radaros érzékelő | Acconeer A121 Pulsed Coherent Radar |
| Frekvenciasáv | 60 GHz |
| Moduláció / technológia | PCR – Pulsed Coherent Radar |
| MCU | STM32L431CBT6, Arm Cortex-M4 |
| MCU órajel | akár 80 MHz |
| MCU memória | 128 KB Flash, 64 KB RAM |
| Tápfeszültség | 5 V |
| IO szint | 3,3 V |
| Kimeneti interfészek | USB / UART / I2C |
| UART sebesség | 921,6 kbps |
| I2C sebesség | 100 kHz / 400 kHz |
| Érzékelési távolság felbontása | 0,03 m 25 °C-on, Profile 1 |
| Érzékelési pontosság | 0,03 m Profile 1 esetén |
| Érzékelési szög | 53° vízszintesen / 65° függőlegesen |
| Maximális üzemi áram | 80 mA 5 V-on |
A csomag tartalma
- 1× Waveshare A121 Range Sensor Box
- 1× Hyperbolic lens
- 1× Flat cover lens
- 1× FZP lens
- 1× MX1.25 10 tűs kábel
- 1× csavarkészlet
Felhasználás
- emberi jelenlét érzékelése
- mozgás- és mikromozgás-érzékelés
- távolságmérés és proximity sensing
- eszközök érintésmentes indítása
- okosotthon és automatizálás
- tér kihasználtságának megfigyelése
- robotika és tárgyérzékelés
- fejlesztői projektek Raspberry Pi, Raspberry Pi Pico, ESP32 vagy Arduino platformmal
A bekötéssel, dokumentációval és használattal kapcsolatos további információkért látogasson el a gyártó oldalára: Waveshare A121 Range Sensor Wiki
