Leírás

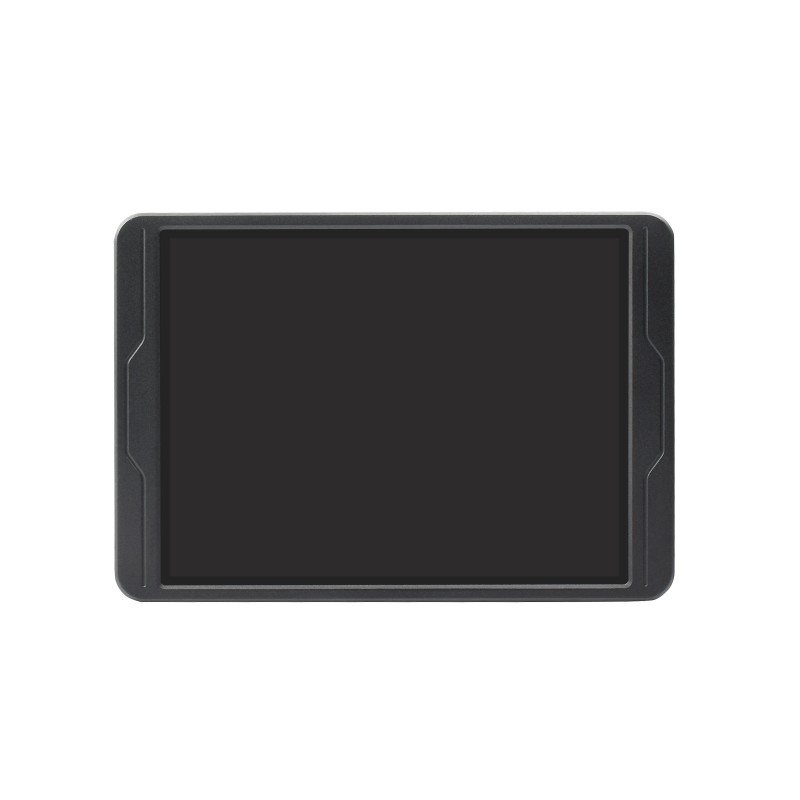

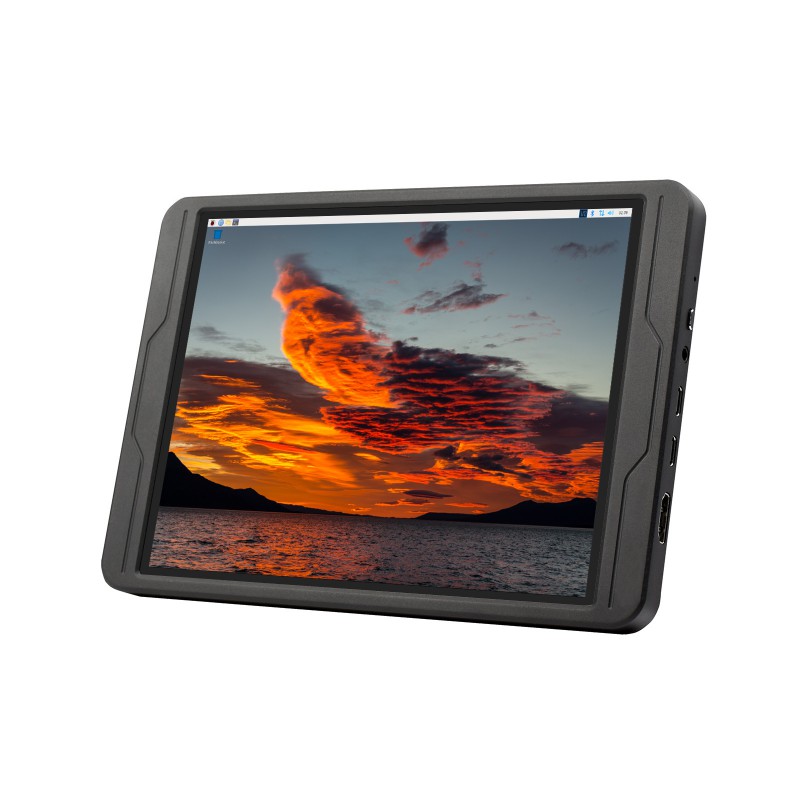

Waveshare 8inch 1536×2048 LCD egy kompakt 8″-os érintőkijelző IPS panellel és nagy, 1536 × 2048 px felbontással. A kép HDMI-n keresztül továbbítódik, a kapacitív érintőréteg pedig USB-C-n kommunikál.

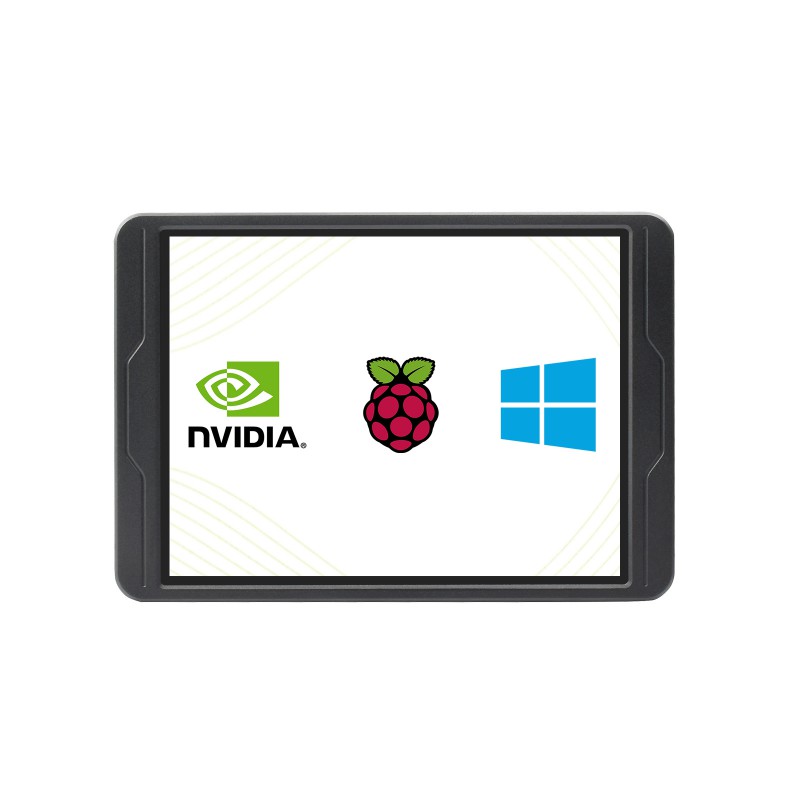

A kijelző Raspberry Pihez, Jetson Nanóhoz, mini PC-hez és más HDMI-kimenettel rendelkező eszközökhöz alkalmas. Az optical bonding technológiával ellátott edzett üveg javítja az olvashatóságot, és egyben védi az érintőpanelt is.
Főbb jellemzők
- 10 pontos kapacitív érintésvezérlés
- IPS panel széles, 178°-os betekintési szöggel
- akár 6H keménységű edzett üveg és optical bonding
- HDMI képbemenet és USB-C csatlakozó az érintéshez
- beépített sztereó hangszóró és 3,5 mm-es audiokimenet
- ellenálló fém kivitel
Műszaki adatok
| Képátló | 8″ |
| Panel típusa | IPS |
| Felbontás | 1536 × 2048 px |
| Tájolás | álló, szoftveresen fekvő tájolásra állítható |
| Betekintési szög | 178° |
| Fényerő | 470 cd/m² |
| Kontraszt | 1000:1 |
| Érintés | kapacitív, akár 10 pontos |
| Felület | 6H edzett üveg, optical bonding |
| Videóbemenet | HDMI |
| Érintőfelület | USB-C |
| Audió | beépített sztereó hangszóró, 3,5 mm-es jack |
| Tápellátás | 5 V / 3 A USB-C-n keresztül |
| Fogyasztás | kb. 4 W |
| Tömeg | kb. 311 g |
Kompatibilitás
A kijelző támogatja a Raspberry Pi OS-t, az Ubuntut, a Kalit, a Windowst és az NVIDIA Jetson eszközöket. Raspberry Pi OS és Windows esetén akár 10 pontos érintésvezérlés támogatott, míg egyes Linux disztribúcióknál az érintés egy pontra korlátozódhat.
Csatlakozók és vezérlés

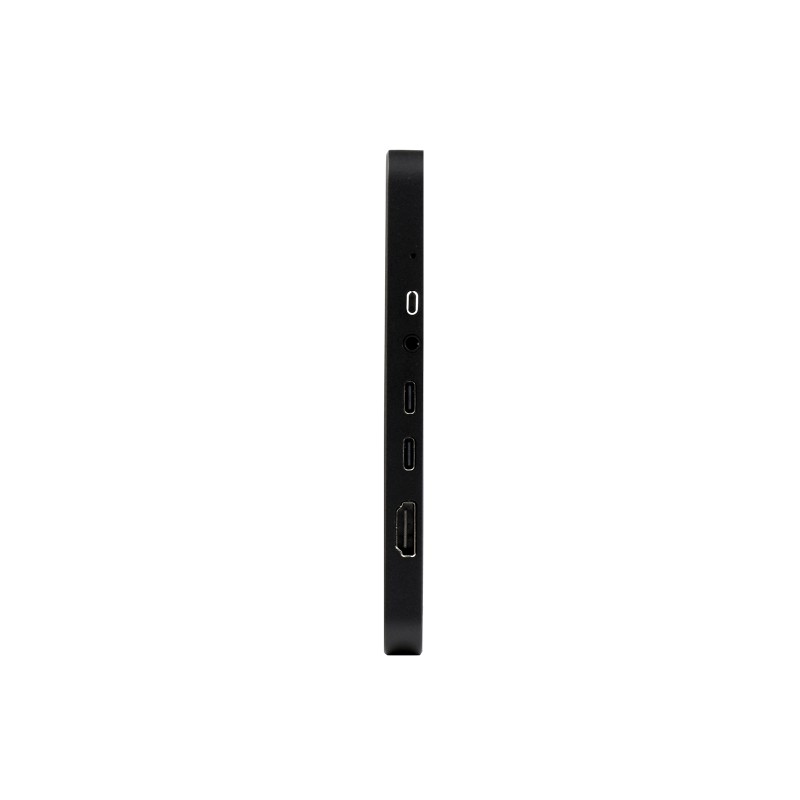

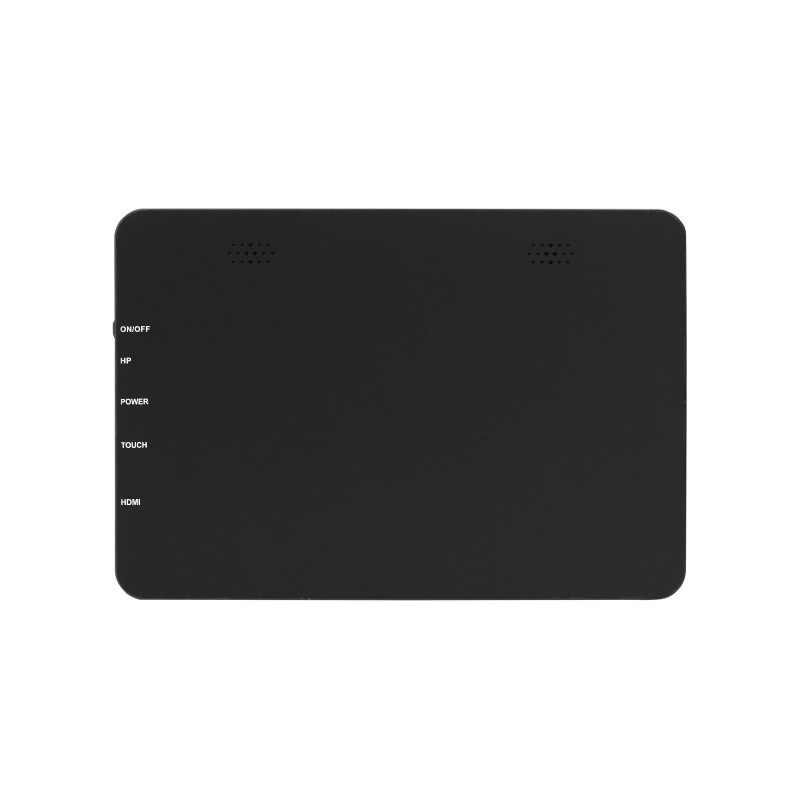

A kijelző oldalán HDMI bemenet, USB-C port az érintésvezérléshez és a tápellátáshoz, külön tápellátó USB-C port, 3,5 mm-es audiokimenet és ON/OFF gomb található. Az ON/OFF gomb hosszú lenyomásával állítható a kijelző fényereje. Rendelkezésre áll egy süllyesztett gomb is az érintés tájolásának elforgatásához.
A csomag tartalma
- 1× 8″ 1536 × 2048 LCD kijelző
- 1× háromszög alakú állvány
- 1× HDMI lapos kábel, kb. 1 m
- 1× USB-A – USB-C kábel, kb. 1 m
- 1× HDMI – Micro HDMI kábel, kb. 1 m
- 1× 5 V / 3 A USB-C tápadapter EU csatlakozóval
Dokumentáció
A bekötési, konfigurációs és használati útmutatókat itt találja: Waveshare 8inch 1536×2048 LCD Wiki.
