Leírás

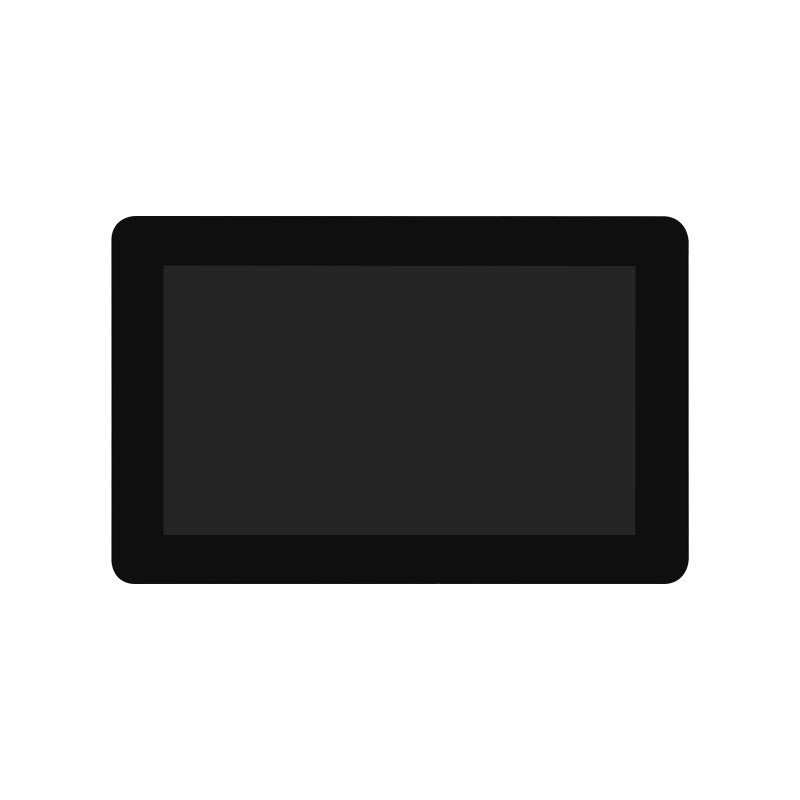

A Waveshare 7-DSI-TOUCH-A egy 7″-os IPS érintőképernyő 720 × 1280 px felbontással és DSI képinterfésszel. A kijelző Raspberry Pi-hez és más kompatibilis, DSI interfésszel rendelkező fejlesztői lapokhoz alkalmas.
Főbb jellemzők
- 7″-os DSI érintőképernyő IPS panellel
- nagy álló felbontás, ideális kezelőfelületekhez, panelekhez és Raspberry Pi projektekhez
- kapacitív érintésvezérlés I2C-n keresztül
- optikailag ragasztott érintőpanel edzett üveggel

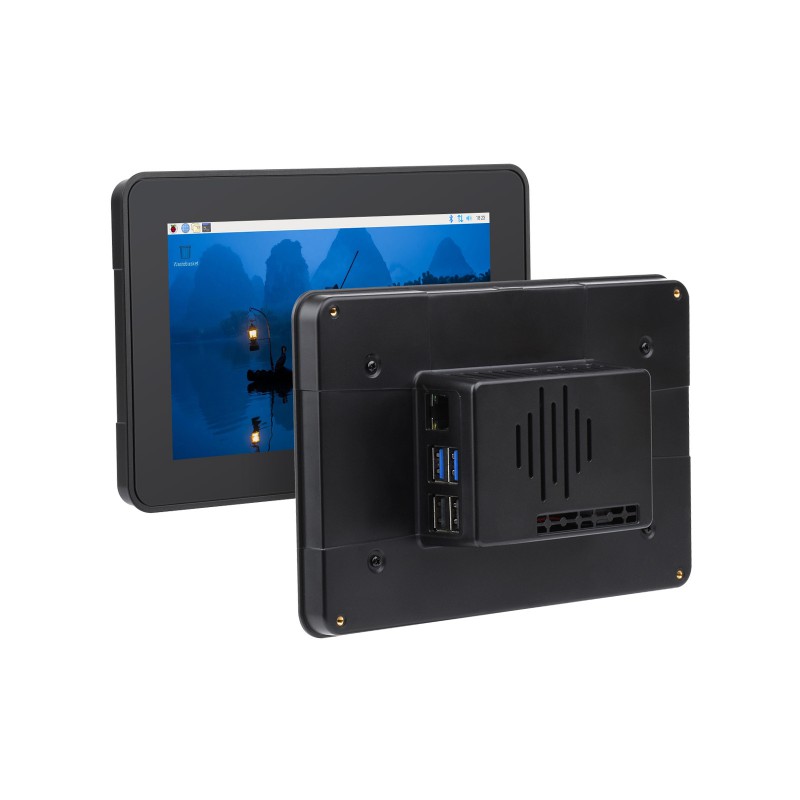

- fekete védőburkolat Raspberry Pi 5-höz
- alkalmas kis HMI panelekhez, okosotthon-kezelőfelületekhez, kioszkokhoz és beágyazott projektekhez
Műszaki adatok
| Kijelző típusa | IPS LCD |
| Képátló | 7″ |
| Felbontás | 720 × 1280 px |
| Alapértelmezett tájolás | álló |
| Képinterfész | DSI |
| Érintési interfész | I2C |
| Érintés | kapacitív, rendszertől függően akár 10 pontos |
| Érintőpanel | edzett üveg, optikai ragasztás |
| Üvegkeménység | akár 6H |
| Felületkezelés | AF, ujjlenyomat-gátló |
| Betekintési szög | 170° |
| Fényerő | 450 cd/m² |
| Hátlap | teljesen fém |
| Burkolat | ABS, fekete |
| Burkolat kompatibilitás | Raspberry Pi 5 |
Kompatibilitás
A kijelző Raspberry Pi-vel használható DSI interfészen keresztül. A gyártó Raspberry Pi OS és 10 pontos érintés támogatását adja meg. A kijelző a gyártó dokumentációja szerint más kompatibilis lapokkal is használható.
Figyelem: A burkolattal ellátott változat a gyártó szerint Raspberry Pi 5 laphoz alkalmas. A Raspberry Pi lap nem része a csomagnak, külön kell megvásárolni.
Interfész és szerelés

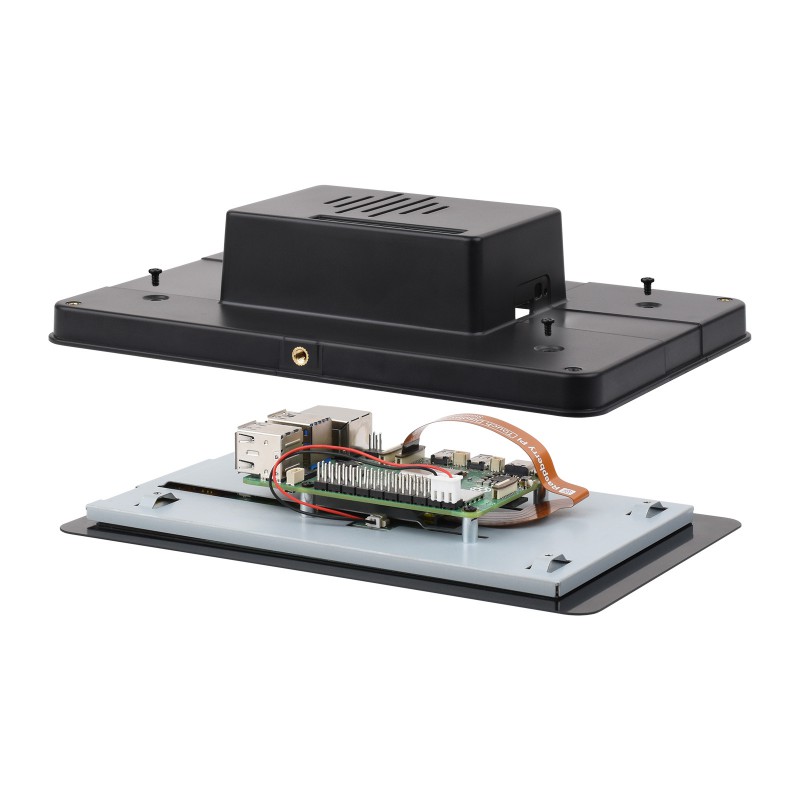

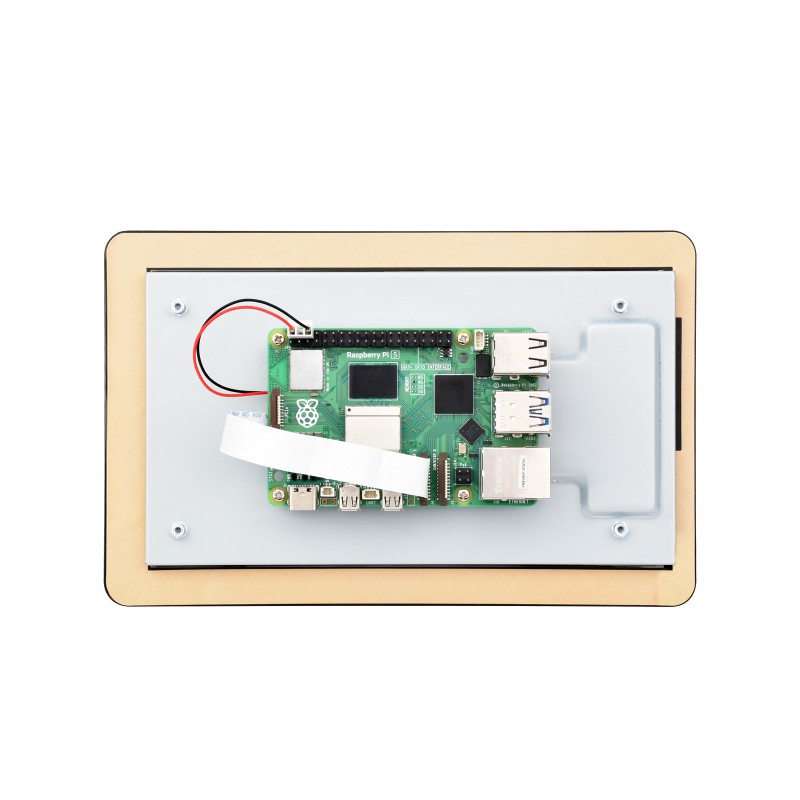

A kijelző hátoldalán 22 tűs DSI interfész található a Raspberry Pi-hez való csatlakoztatáshoz. A kijelző emellett szerelőfuratokkal rendelkezik a Raspberry Pi lap burkolatba történő rögzítéséhez.

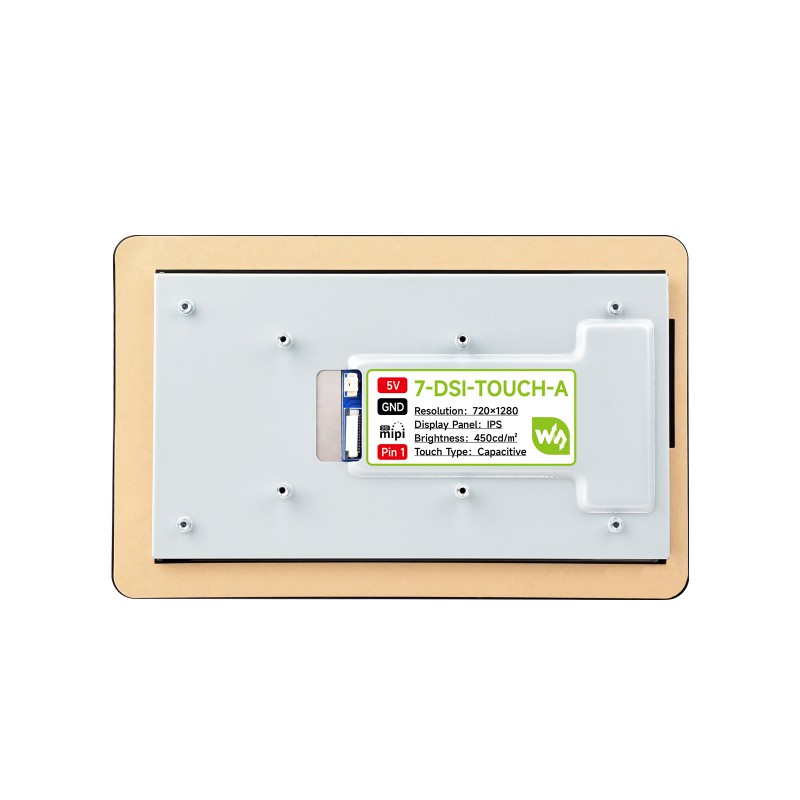

A kijelző tápellátása az 5 V és GND érintkezőkön keresztül történik. A tűkiosztás és a DSI interfész a termék galériájában található képen látható.
Megjegyzés a kijelző tájolásához
A kijelző alapértelmezetten álló módban, 720 × 1280 px felbontással jeleníti meg a képet. Fekvő megjelenítéshez a szoftverbeállításokat a gyártó útmutatója szerint kell módosítani.
Csomag tartalma
- 1× 7″-os DSI érintőképernyő
- 1× fekete védőburkolat Raspberry Pi 5-höz
- 1× DSI kábel
- szerelési csavarok és távtartó oszlopok
A Raspberry Pi lap nem része a csomagnak, külön kell megvásárolni.
Dokumentáció
A kijelző dokumentációja, bekötése és beállítása a gyártó oldalán található: Waveshare 7-DSI-TOUCH-A Wiki.
