Leírás

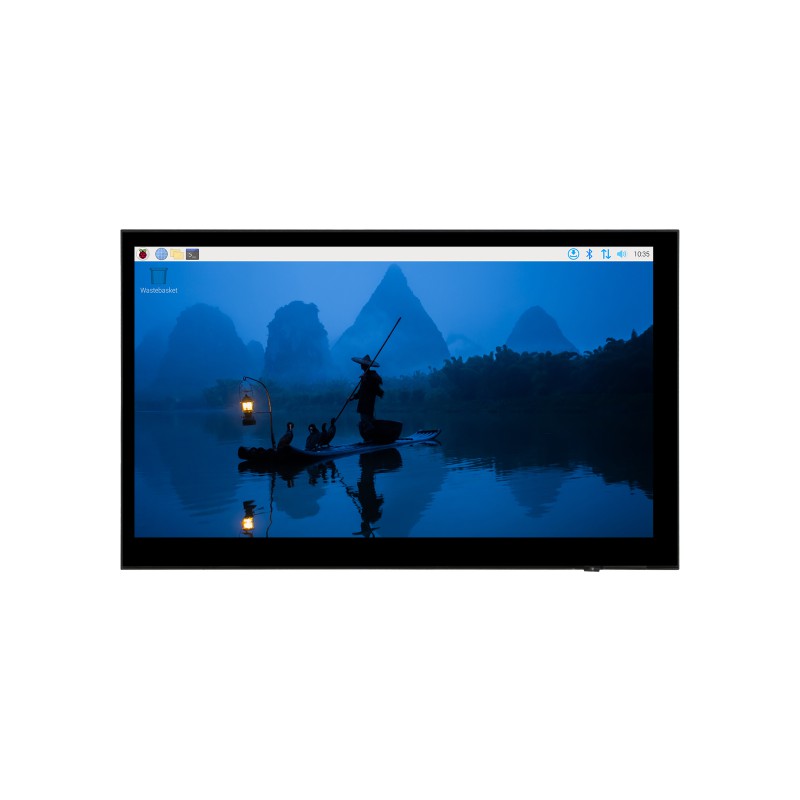

Waveshare 7-DSI-TOUCH-C egy 7″ érintős IPS kijelző 1024 × 600 px felbontással, kompatibilis DSI interfésszel rendelkező fejlesztői kártyákhoz. A kép DSI-n keresztül, akár 60 Hz frissítési frekvenciával kerül átvitelre, az érintőréteg pedig I2C-n kommunikál.
A kijelző támogatja az 5 pontos kapacitív érintésvezérlést és a háttérvilágítás fényerejének szoftveres állítását. Az alumínium hátlap emellett masszív kialakítást és passzív hőelvezetést biztosít.
Főbb jellemzők
- 7″ IPS kijelző széles betekintési szöggel
- 5 pontos kapacitív érintésvezérlés
- DSI interfész a képhez és I2C az érintéshez
- akár 60 Hz frissítési frekvencia
- a háttérvilágítás fényerejének szoftveres állítása
- alumínium hátlap passzív hűtéssel
Műszaki specifikációk
| Képátló | 7″ |
| Panel típusa | IPS |
| Felbontás | 1024 × 600 px |
| Frissítési frekvencia | akár 60 Hz |
| Betekintési szög | 170° |
| Fényerő | 400 cd/m² |
| Érintés | kapacitív, akár 5 pont |
| Kijelző interfész | DSI |
| Érintés interfész | I2C |
| Display IC | EK79007 |
| Touch IC | GT911 |
| Tápfeszültség | 5 V |
| Tipikus bemeneti áram | 0,43 A |
| Üzemi hőmérséklet | 0 és 60 °C között |
Interfész és kivezetés

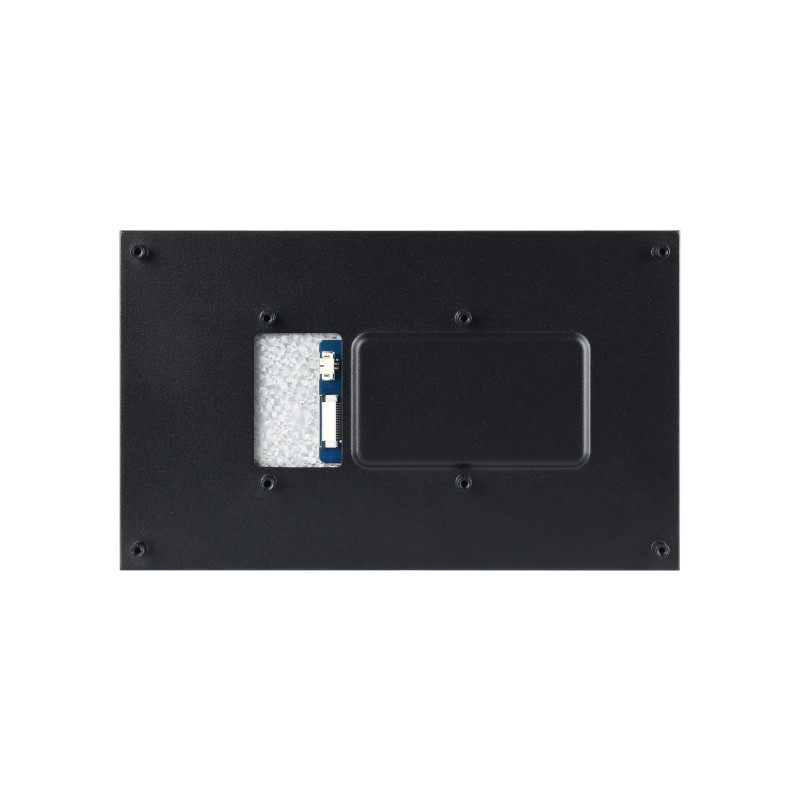

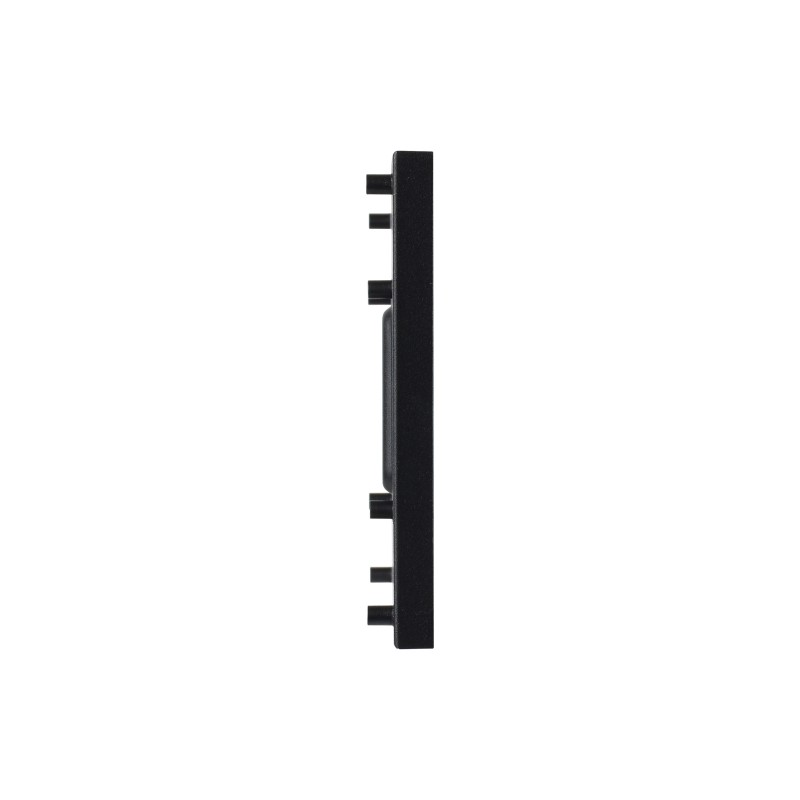

A kijelző hátoldalán található a 22 tűs DSI interfész, az 5 V és GND tápfeszültség tüskék, valamint a Raspberry Pi-hez való rögzítőfuratok.
A DSI csatlakozó kivezetése az ábrán látható. Kivezetésre kerültek a tápfeszültség tüskék, az I2C SDA/SCL és a MIPI DSI adat- és órajelvek.
Kompatibilitás
A kijelző használható Raspberry Pi 5 és Compute Module 5 eszközökkel, ahol támogatja a Raspberry Pi OS-t és a többpontos érintésvezérlést. Támogatottak továbbá az ESP32-P4, RK3506 és RK3576 platformok is megfelelő szoftverrel és DSI interfésszel.

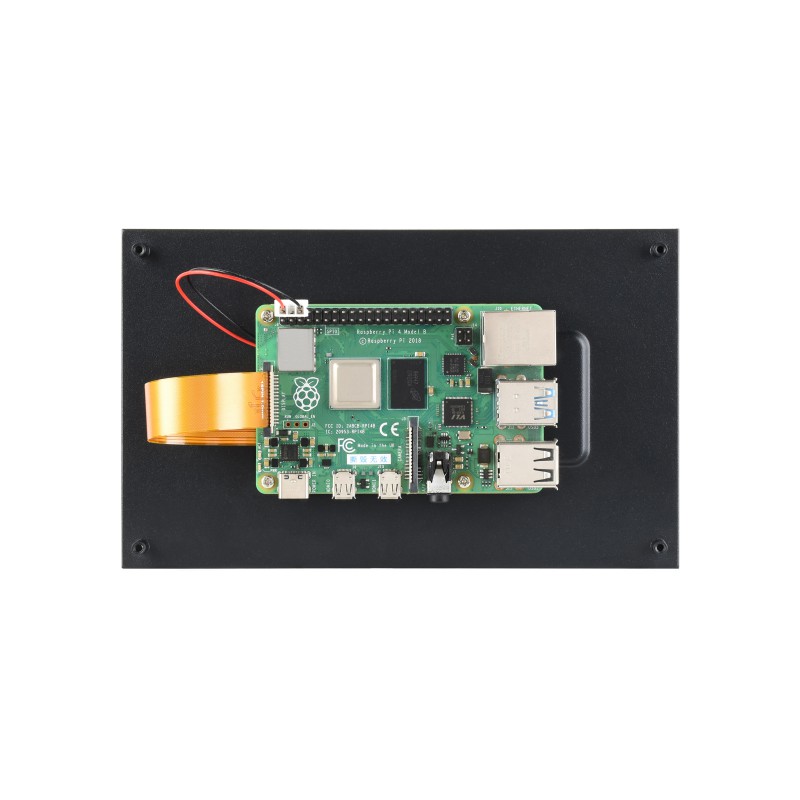

Raspberry Pi esetén a kijelző 22 tűs DSI FFC kábellel csatlakozik, és az 5 V és GND GPIO tüskékről kapja a tápfeszültséget.
Csomag tartalma
- 1× Waveshare 7-DSI-TOUCH-C
- 1× MIPI DSI kábel 12 cm
- 1× MX1.25 2 tűs – 2,54 mm 3 tűs kábel
- 2× 22 tűs FFC kábel kb. 200 mm
- 1× MX1.25 2 tűs – MX1.25 4 tűs kábel kb. 150 mm
- szerelési távtartó elemek
Dokumentáció
A bekötési útmutatók, a Raspberry Pi konfigurálása, a fényerő beállítása és további információk itt találhatók: Waveshare 7-DSI-TOUCH-C Wiki.
