Leírás

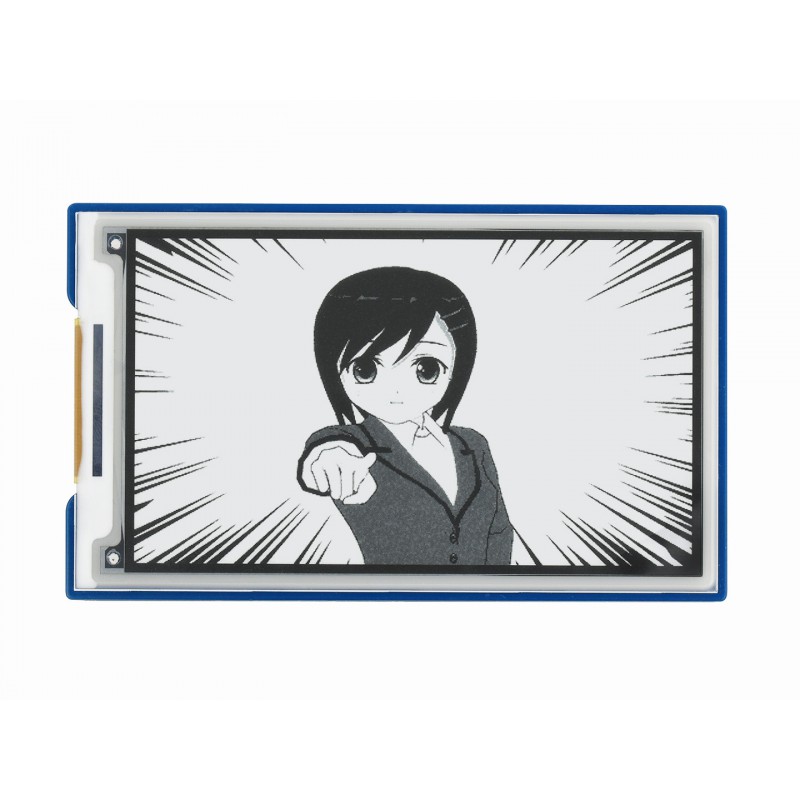

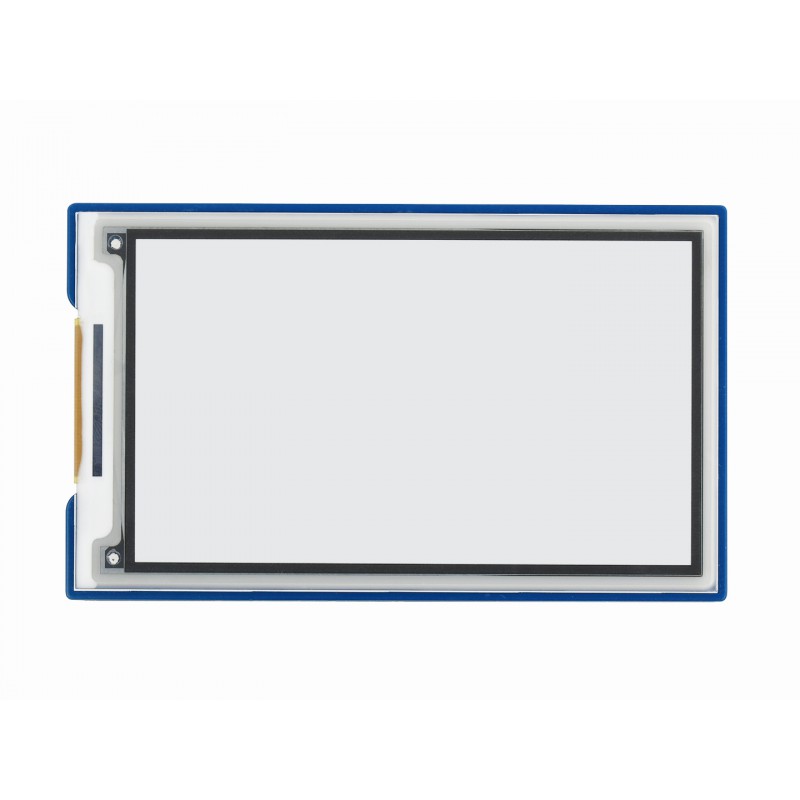

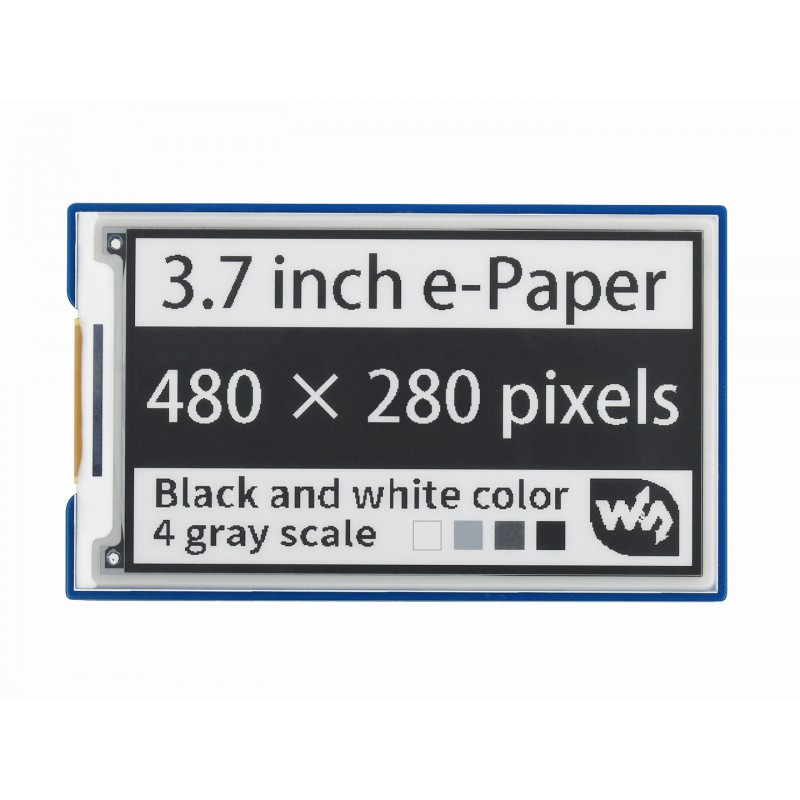

A Waveshare 3.7″ e-Paper HAT egy 3,7″ képátlójú e-ink kijelző, elsősorban Raspberry Pi-hez. A kijelző felbontása 480 × 280 px, fekete és fehér színt jelenít meg, és 4 szürkeárnyalatot támogat.
Az e-Paper technológia nem használ háttérvilágítást, a kép környezeti fényben is jól olvasható. A kijelző a tápfeszültség megszakítása után is megtartja az utoljára megjelenített tartalmat, energiára elsősorban a kép frissítéséhez van szükség. Ennek köszönhetően ideális alacsony fogyasztású projektekhez, információs címkékhez, árcédulákhoz vagy állapotkijelzőkhöz.

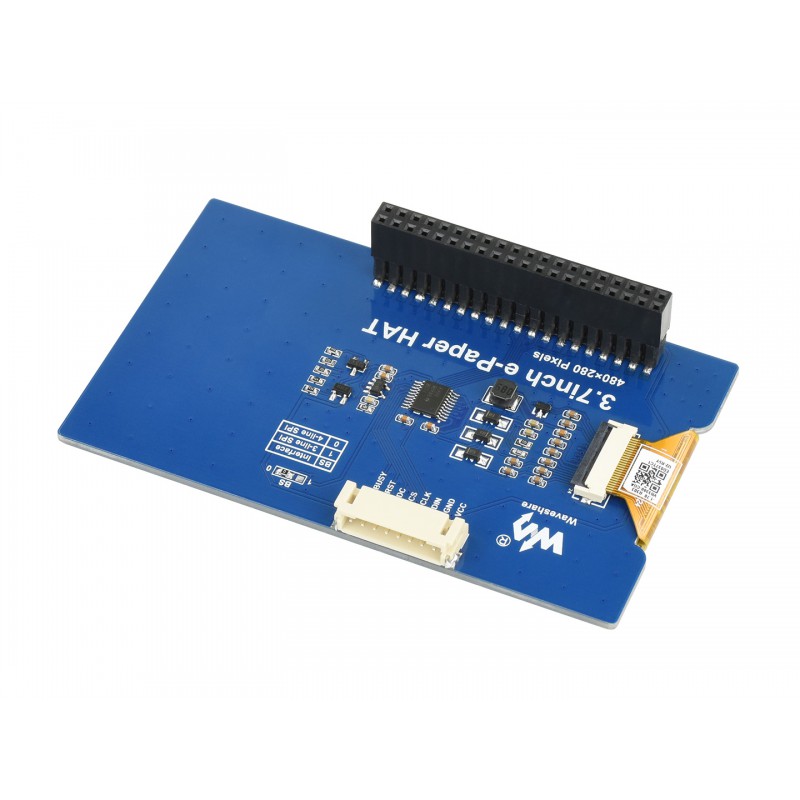

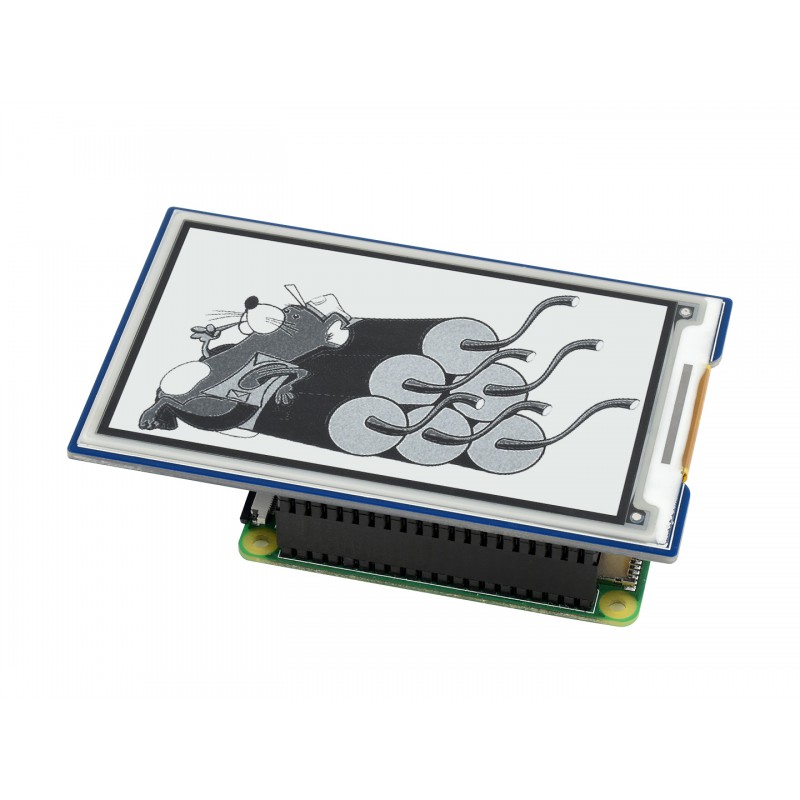

A modul SPI interfészen keresztül kommunikál, és szabványos 40-tűs GPIO csatlakozóval rendelkezik a Raspberry Pi-hez való közvetlen csatlakoztatáshoz. A mellékelt 8-tűs kábel segítségével a kijelző más vezérlőkkel is használható, például Arduino-val vagy STM32-vel.
Főbb tulajdonságok
- 3,7″ e-Paper kijelző – ideális információs és alacsony fogyasztású alkalmazásokhoz
- 480 × 280 px felbontás – elegendő szöveghez, ikonokhoz és egyszerű grafikához
- Fekete-fehér megjelenítés 4 szürkeárnyalattal – finomabb tartalommegjelenítés
- SPI interfész – egyszerű csatlakoztatás Raspberry Pi-hez és mikrokontrollerekhez
- 40-tűs GPIO csatlakozó – közvetlenül a Raspberry Pi-re illeszthető
- A kijelző kiválasztott részének gyorsabb frissítése – kis adatváltozás esetén, például idő vagy szenzorérték módosulásakor, nem szükséges a teljes képernyő újrarajzolása
- Alacsony energiafogyasztás – tápellátásra elsősorban a kép frissítésekor van szükség
- Széles betekintési szög – több mint 170°
Műszaki specifikációk
| Képátló | 3,7″ |
| Felbontás | 480 × 280 px |
| Kijelző színei | fekete / fehér |
| Szürkeárnyalatok | 4 |
| Kommunikációs interfész | SPI |
| SPI típus | 3-vezetékes SPI / 4-vezetékes SPI |
| Tápfeszültség / logikai feszültség | 3,3 V / 5 V |
| Megjelenítő terület mérete | 47,32 × 81,12 mm |
| Képponttávolság | 0,169 × 0,169 mm |
| Teljes frissítési idő | kb. 3 s |
| Részleges frissítési idő | kb. 0,3 s |
| Fogyasztás frissítés közben | tip. 50 mW |
| Készenléti áram | < 0,01 µA |
| Betekintési szög | > 170° |

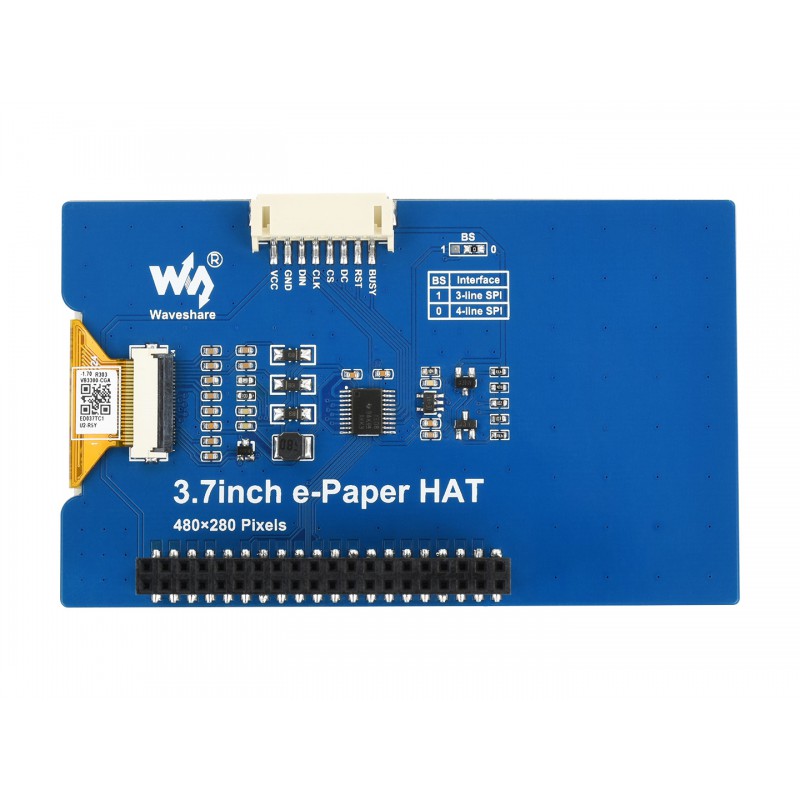

Csatlakozó leírása
| VCC | Tápfeszültség 3,3 V / 5 V |
| GND | Földelés |
| DIN | SPI MOSI |
| CLK | SPI SCK |
| CS | Chipkiválasztás, aktív logikai 0 szinten |
| DC | Adat / parancs kiválasztás |
| RST | Kijelző reset, aktív logikai 0 szinten |
| BUSY | A kijelző foglaltsági állapotának kimenete |
Csomag tartalma
- 1× Waveshare 3.7″ e-Paper HAT
- 1× PH2.0 8-tűs kábel, kb. 20 cm
Felhasználás
- információs kijelzők és állapotpanelek
- elektronikus címkék és árcédulák
- polcok, eszközök vagy vagyontárgyak jelölése
- IoT és alacsony fogyasztású alkalmazások
- szenzoradatok megjelenítése
- Raspberry Pi, Arduino, STM32 vagy Jetson Nano projektek
- elektronikai prototípusfejlesztés e-Paper kijelzőkkel
A bekötésről, dokumentációról és mintakódokról további információkat a gyártó oldalán talál: Waveshare 3.7inch e-Paper HAT Wiki
