Leírás

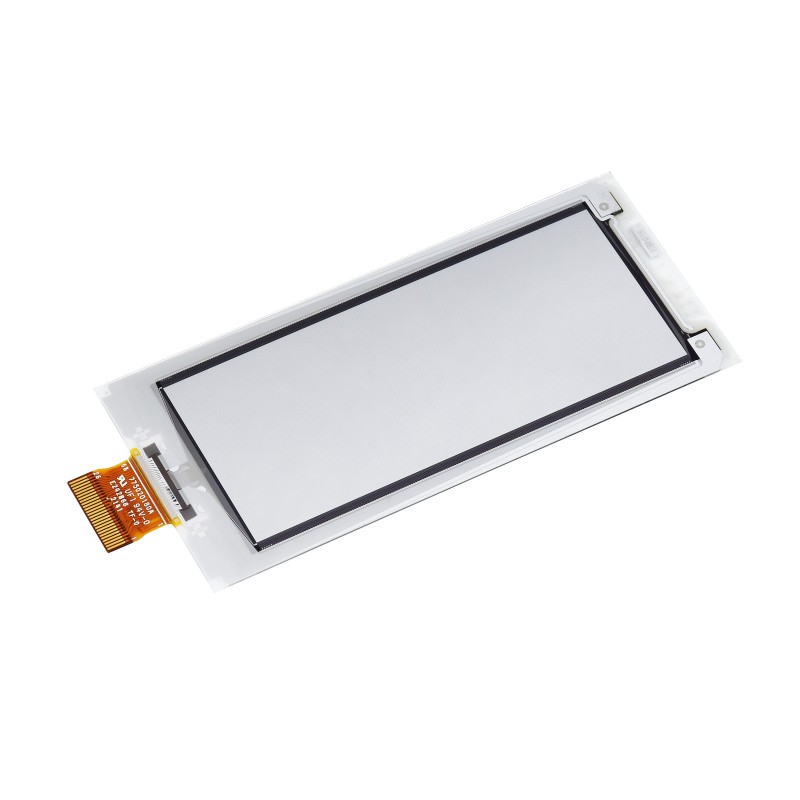

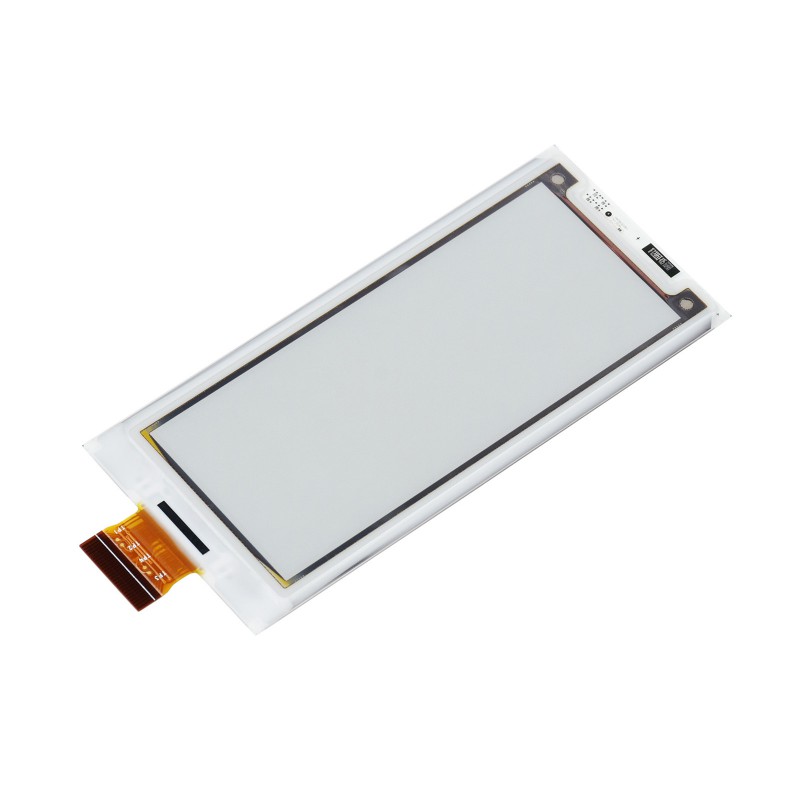

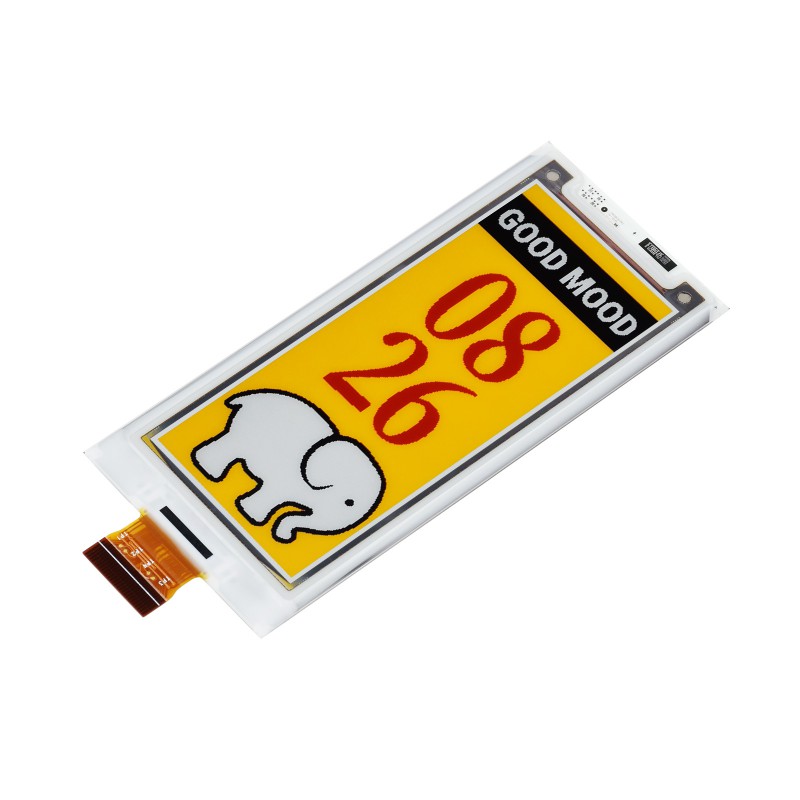

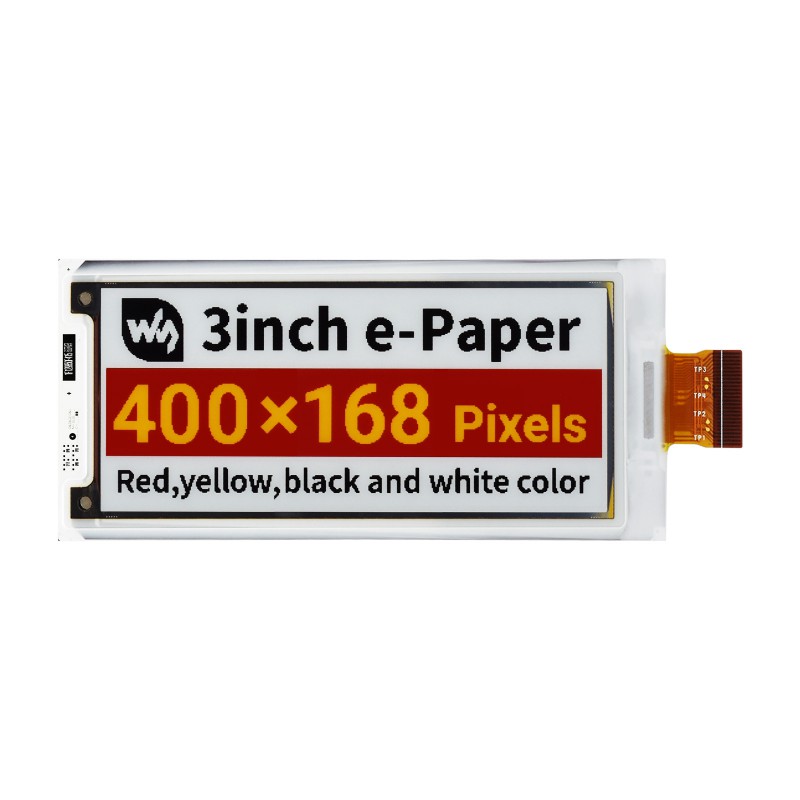

Waveshare 3″ négyszínű e-Paper kijelző PCB lap nélkül egy önálló e-Ink panel 400 × 168 px felbontással, amely négy színben megjeleníti a tartalmat – piros, sárga, fekete és fehér. Alkalmas szöveg, ikonok, egyszerű grafikai elemek, címkék vagy állapotinformációk megjelenítésére.
Ez egy nyers kijelzőpanel vezérlő PCB lap nélkül. A használatához kompatibilis vezérlőkártya szükséges az e-Paper kijelzőkhöz.
Az e-Paper technológia nem használ háttérvilágítást, a kép jól olvasható a természetes fényben. A kijelző megtartja az utoljára megjelenített tartalmat az áramellátás lekapcsolása után is, az energia főként a képfrissítéshez szükséges.
Fő jellemzők
- 3″ e-Paper kijelző – alkalmas címkékhez, árcímkékhez és információs alkalmazásokhoz
- 400 × 168 px felbontás – alkalmas szöveghez, ikonokhoz és egyszerű grafikához
- Négyszínű megjelenítés – piros, sárga, fekete és fehér szín
- Nyers panel PCB lap nélkül – külső e-Paper driverre van szükség
- SPI interfész – 3 vezetékes és 4 vezetékes SPI csatlakozás támogatása
- Alacsony energiafogyasztás – energia főként a képfrissítéshez szükséges
- Háttérvilágítás nélkül – a kép természetes fényben olvasható
- Széles nézési szög – több mint 170°
- Papír szerű effektus – nyomtatott papírhoz hasonló megjelenés
Műszaki specifikációk
| Átlós | 3″ |
| Felbontás | 400 × 168 px |
| Kijelző színei | piros / sárga / fekete / fehér |
| Szürkeségi szintek | 2 |
| Kommunikációs interfész | SPI |
| SPI típus | 3 vezetékes SPI / 4 vezetékes SPI |
| Kijelző működési feszültsége | 3,3 V |
| Megjelenítési terület mérete | 70,4 × 29,568 mm |
| Panel méretei | 86,4 × 39,2 × 0,85 mm |
| Pont osztás | 0,176 × 0,176 mm |
| Teljes frissítési idő | kb. 12 s |
| Fogyasztás frissítésnél | típ. < 60 mW |
| Készenléti áram | < 0,01 µA |
| Nézési szög | > 170° |
Kompatibilis vezérlőkártyák
- Waveshare e-Paper Driver HAT
- Waveshare e-Paper Shield
- Waveshare e-Paper ESP8266 Driver Board
- Waveshare e-Paper ESP32 Driver Board
Felhasználása
- elektronikus árcímkék és polcszékek
- információs és állapot kijelzők
- eszközök vagy vagyon megjelölése
- konferencia névkártyák és azonosítási címkék
- adatok kiemelése piros és sárga szín használatával
- IoT és alacsony energiafogyasztású alkalmazások
- projektek külső e-Paper vezérlőkártyával
Az összekötésről, dokumentációról és mintakódokról további információt a gyártó webhelyén talál: Waveshare 3inch e-Paper Module (G) Wiki
