Leírás

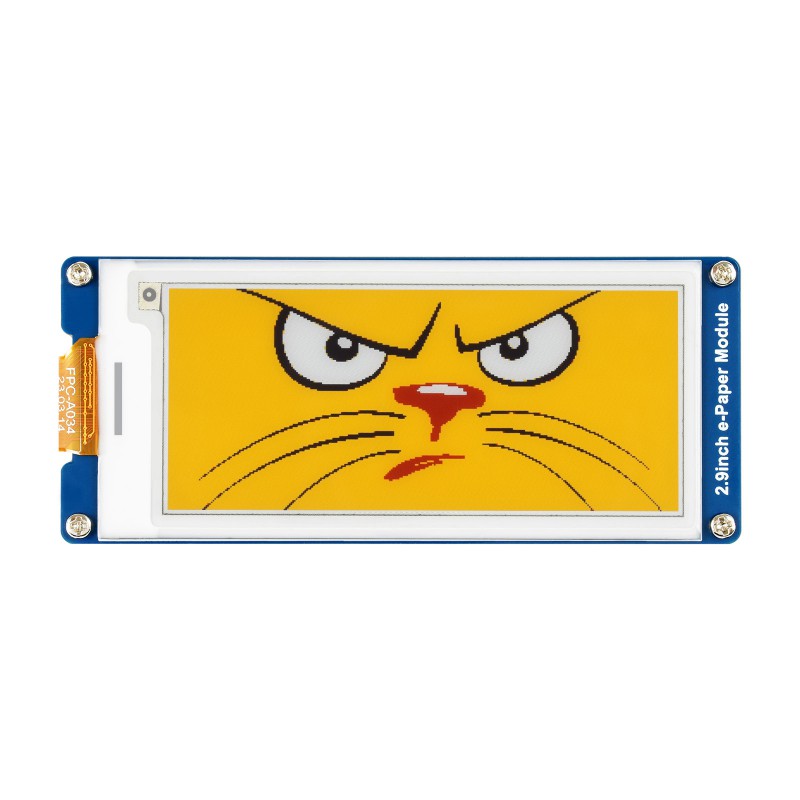

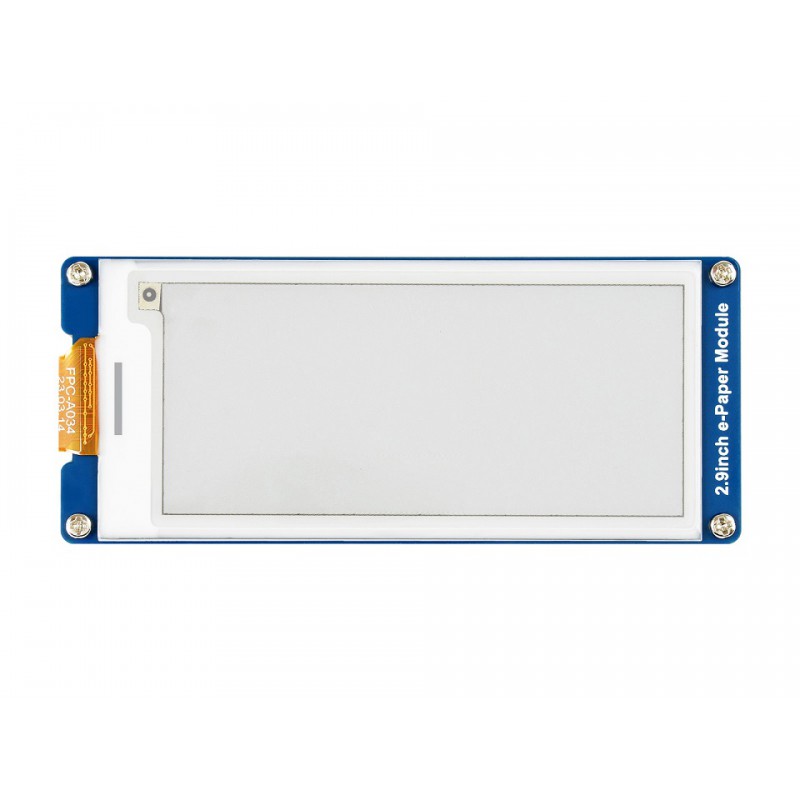

A Waveshare 2,9″-os négyszínű e-Paper modul egy e-Ink kijelző 296 × 128 px felbontással, amely a tartalmat négy színben jeleníti meg – piros, sárga, fekete és fehér.

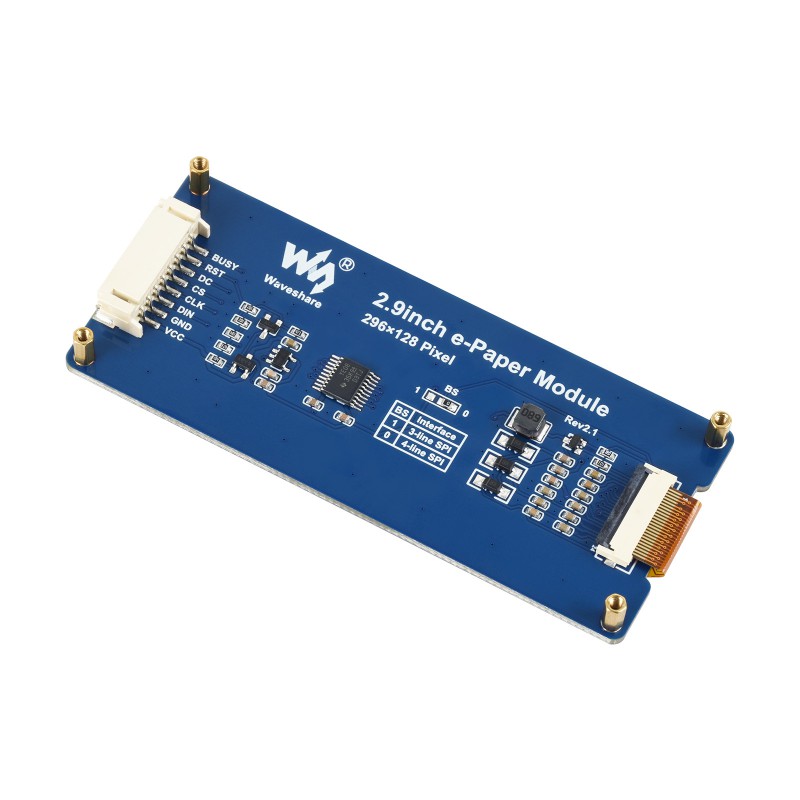

A modul SPI interfészen keresztül kommunikál, és támogatja mind a 3-vezetékes, mind a 4-vezetékes SPI csatlakozást. A panelen logikai szintátalakító található, így kompatibilis mind 3,3 V-os, mind 5 V-os rendszerekkel.
Az e-Paper technológia nem használ háttérvilágítást, a kép környezeti fénynél jól olvasható. A kijelző az utoljára megjelenített tartalmat a tápfeszültség lekapcsolása után is megtartja, energiára főként a képfrissítéskor van szükség.
A négyszínű megjelenítés különösen ott előnyös, ahol fontos adatokat kell kiemelni, vagy több állapotot színekkel megkülönböztetni.
Főbb jellemzők
- 2,9″-os e-Paper modul – árcímkékhez, címkékhez és információs alkalmazásokhoz ideális
- 296 × 128 px felbontás – szöveghez, ikonokhoz és egyszerű grafikához alkalmas

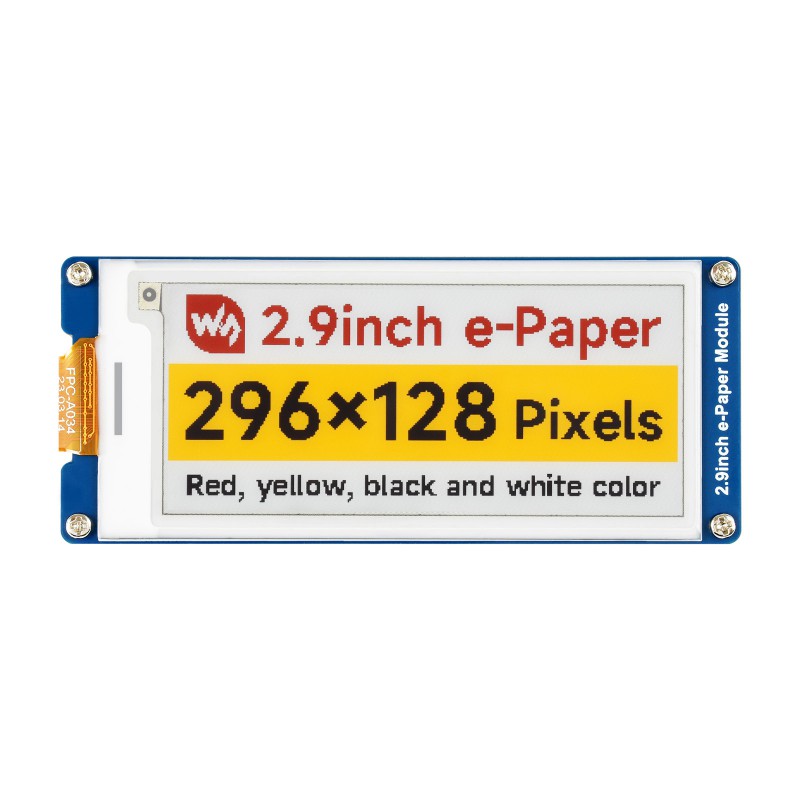

- Négyszínű megjelenítés – piros, sárga, fekete és fehér szín
- PCB paneles modul – egyszerűbb csatlakoztatás fejlesztői kártyákhoz
- SPI interfész – 3-vezetékes és 4-vezetékes SPI csatlakozás támogatása
- Kompatibilitás 3,3 V / 5 V-os rendszerekkel – a logikai szintátalakítónak köszönhetően
- Alacsony energiafogyasztás – energiára főként a képfrissítéskor van szükség
- Háttérvilágítás nélkül – a kép környezeti fénynél olvasható
- Képmegtartás tápellátás nélkül – az utolsó tartalom a tápfeszültség lekapcsolása után is megjelenítve marad
- Széles betekintési szög – több mint 170°
- Papírszerű hatás – nyomtatott papírhoz hasonló megjelenés
Műszaki specifikációk
| Képátló | 2,9″ |
| Felbontás | 296 × 128 px |
| Kijelző színei | piros / sárga / fekete / fehér |
| Szürkeárnyalatok | 2 |
| Kommunikációs interfész | SPI |
| SPI típusa | 3-vezetékes SPI / 4-vezetékes SPI |
| Tápfeszültség | 3,3 V / 5 V |
| Kijelzőfelület mérete | 66,89 × 29,05 mm |
| Modul méretei | 89,50 × 38,00 mm |
| Csupasz kijelző méretei | 79,0 × 36,7 × 1,2 mm |
| Pontosztás | 0,135 × 0,135 mm |
| Gyors frissítési idő | kb. 11 s |
| Teljes frissítési idő | kb. 16 s |
| Fogyasztás frissítéskor | jellemzően < 30 mW |
| Készenléti áram | < 0,01 µA |
| Betekintési szög | > 170° |

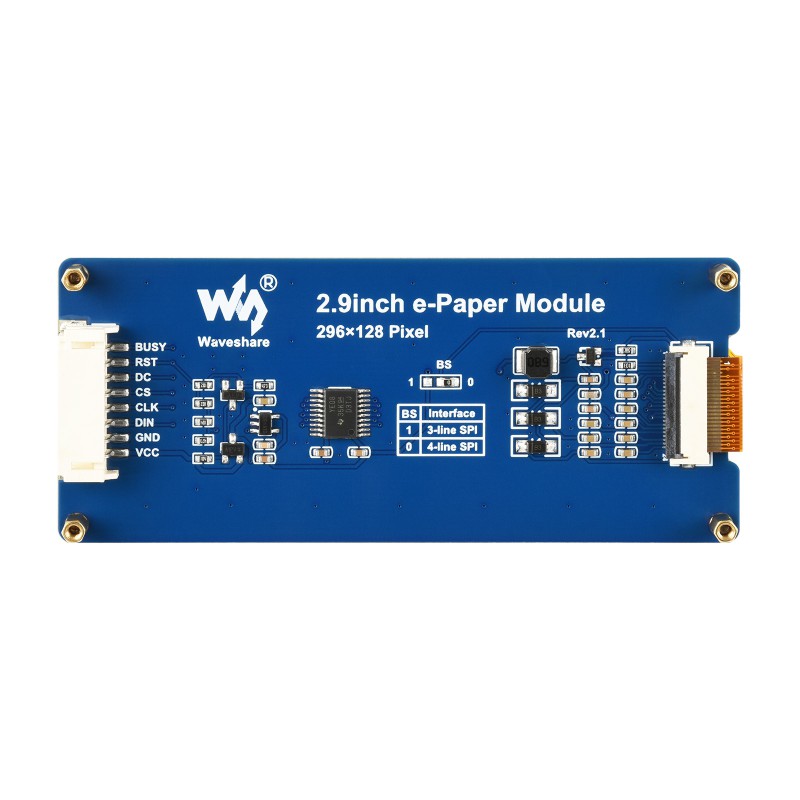

Lábkiosztás
| VCC | Tápellátás 3,3 V / 5 V |
| GND | Föld |
| DIN | SPI MOSI adatpin |
| CLK | SPI órajel pin SCK |
| CS | Chipkiválasztás, alacsony szinten aktív |
| DC | Adat / parancs kiválasztás |
| RST | Külső reset, alacsony szinten aktív |
| BUSY | A kijelző foglaltsági állapotának kimenete |
Csomag tartalma
- 1× Waveshare 2,9″ e-Paper Module (G)
- 1× PH2.0 8-pines kábel
Felhasználás
- elektronikus árcímkék és polccímkék
- információs és állapotkijelzők
- konferencia névtáblák és azonosító címkék
- adatok kiemelése piros és sárga színnel
- IoT és alacsony energiafogyasztású alkalmazások
- projektek Arduino, Raspberry Pi, STM32, ESP32 platformokkal
A csatlakoztatással, dokumentációval és mintakódokkal kapcsolatos további információkért látogasson el a gyártó oldalára: Waveshare 2.9inch e-Paper Module (G) Wiki
