Leírás

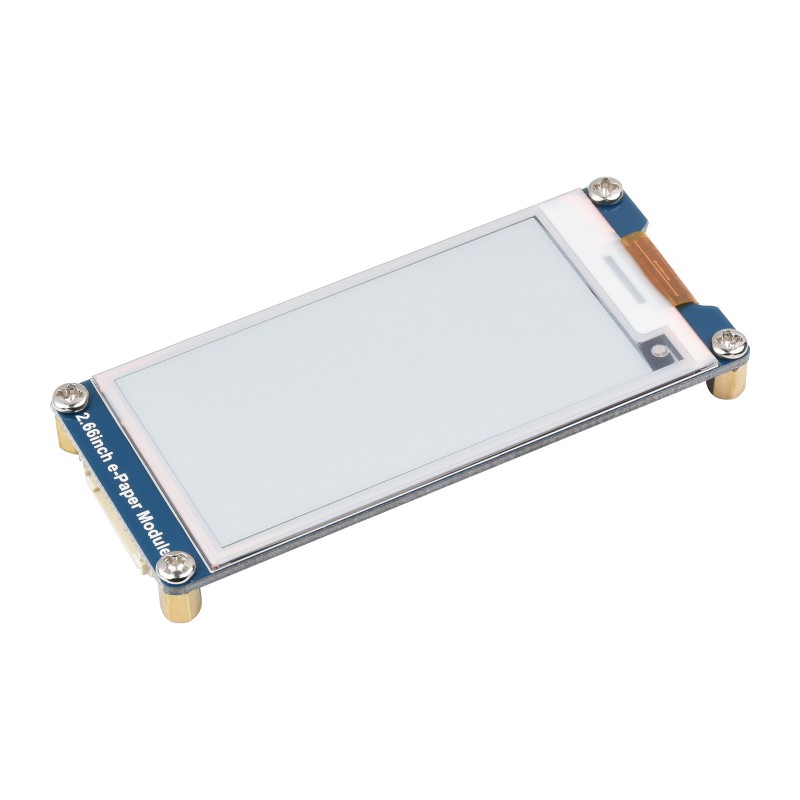

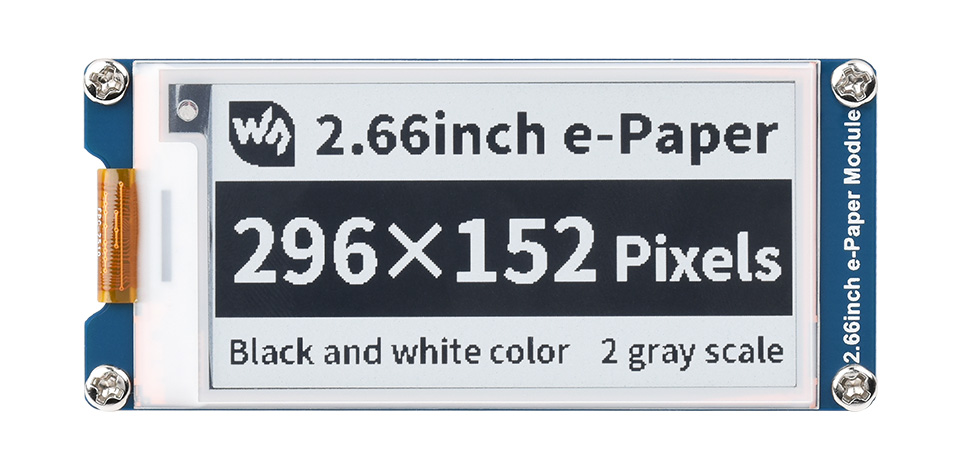

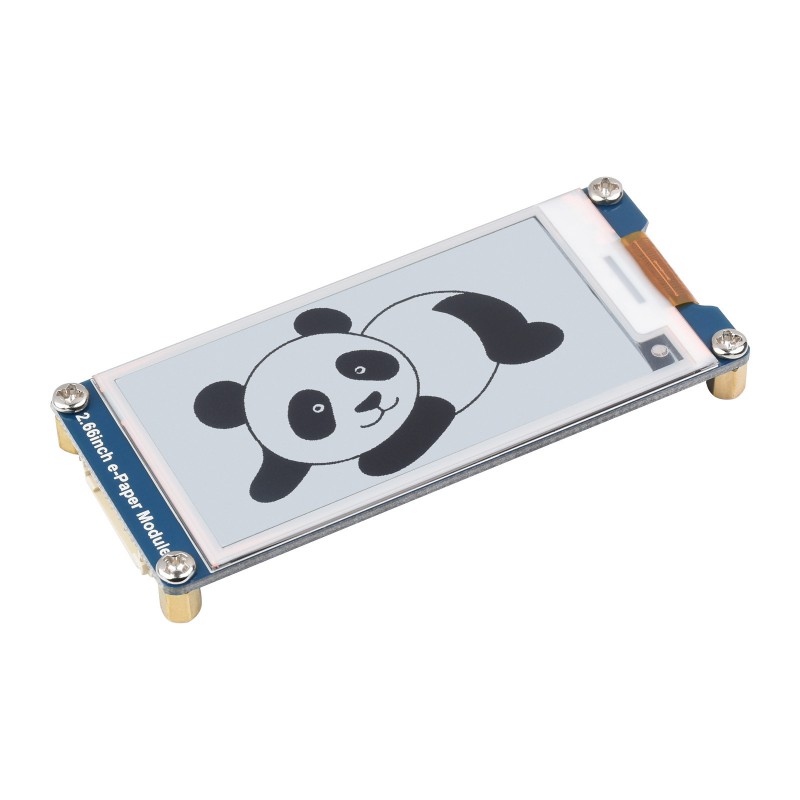

Waveshare 2,66″ e-Paper kijelzőmodul egy fekete-fehér e-Ink kijelző 296 × 152 px felbontással, szövegek, ikonok, egyszerű grafikai elemek vagy állapotinformációk megjelenítésére.
Az e-Paper technológia nem használ háttérvilágítást, a kép környezeti fény mellett jól olvasható. A kijelző az utoljára megjelenített tartalmat a tápellátás lekapcsolása után is megtartja, energia főként a kép frissítéséhez szükséges.
A modul SPI interfészen keresztül kommunikál, és alkalmas Raspberry Pi, Arduino, STM32 és egyéb fejlesztői kártyákhoz. Az integrált logikai szintátalakítónak köszönhetően kompatibilis 3,3 V-os és 5 V-os mikrokontrollerekkel is.

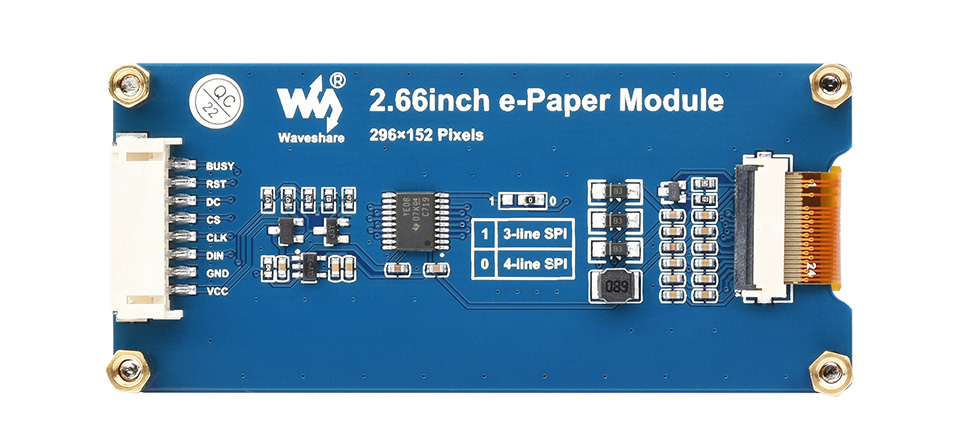

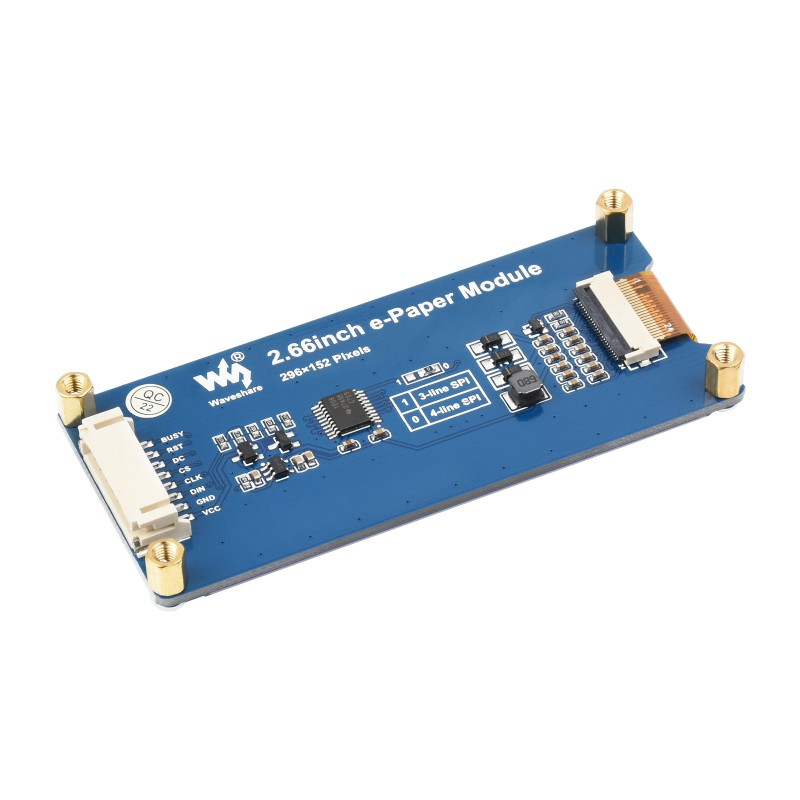

A modul részlete a logikai szintátalakítóval jelölve, amely a 3,3 V-os és 5 V-os mikrokontrollerekkel való kompatibilitást biztosítja.
Főbb jellemzők
- 2,66″ e-Paper kijelző – ideális információs címkékhez, árcédulákhoz és állapotkijelzőkhöz
- 296 × 152 px felbontás – alkalmas szövegekhez, ikonokhoz és egyszerű grafikákhoz
- Fekete-fehér megjelenítés – 2 szürkeárnyalati szint
- SPI interfész – egyszerű csatlakoztatás mikrokontrollerekhez és fejlesztői kártyákhoz
- Részleges kijelzőfrissítés támogatása – lehetővé teszi csak a megváltozott adatok gyorsabb újrarajzolását
- Alacsony energiafogyasztás – energia főként a kép frissítéséhez szükséges
- Széles betekintési szög – több mint 170°
- Háttérvilágítás nélkül – a kép környezeti fény mellett olvasható
- Kompatibilitás 3,3 V / 5 V logikával – különböző fejlesztői kártyákhoz alkalmas
Műszaki specifikációk
| Gyártó | Waveshare |
| Képátló | 2,66″ |
| Felbontás | 296 × 152 px |
| Kijelző színei | fekete / fehér |
| Szürkeárnyalati szintek | 2 |
| Kommunikációs interfész | SPI |
| SPI típus | 3-vezetékes SPI / 4-vezetékes SPI |
| Tápfeszültség / logikai feszültség | 3,3 V / 5 V |
| Megjelenítési terület mérete | 60,088 × 30,704 mm |
| Modul méretei | 83,5 × 37,0 mm |
| Képponttávolság | 0,202 × 0,203 mm |
| Teljes frissítési idő | kb. 6 s |
| Részleges frissítési idő | kb. 0,3 s |
| Fogyasztás frissítés közben | tip. 42,4 mW |
| Készenléti áram | < 0,01 µA |
| Betekintési szög | > 170° |
Interfész leírása
| VCC | Tápellátás 3,3 V / 5 V |
| GND | Föld |
| DIN | SPI MOSI |
| CLK | SPI SCK |
| CS | Chipkiválasztás, aktív alacsony szinten |
| DC | Adat / parancs kiválasztása |
| RST | Kijelző resetelése |
| BUSY | A kijelző foglaltsági állapotának kimenete |
Csomag tartalma
- 1× Waveshare 2,66″ e-Paper kijelzőmodul
- 1× PH2.0 8-tűs kábel
Felhasználás
- elektronikus árcédulák és polccímkék
- információs és állapotkijelzők
- eszközök vagy vagyontárgyak jelölése
- IoT és alacsony energiafogyasztású alkalmazások
- szenzoradatok megjelenítése
- projektek Raspberry Pi, Arduino, STM32 vagy Jetson Nano kártyákkal
- elektronikai prototípusfejlesztés e-Paper kijelzőkkel
A bekötéssel, dokumentációval és mintakódokkal kapcsolatos további információkért látogasson el a gyártó oldalára: Waveshare 2.66inch e-Paper Module Wiki
